1927年、アメリカの技術雑誌『Wireless World』の誌面に「ピクセル（picture element）」という概念が初めて登場した。それから1世紀近く、デジタル世界の窓であるピクセルは、我々の視覚体験のすべてを構成する絶対的な最小単位として君臨してきた。ディスプレイのように自ら光を放って像を結ぶか、あるいはカメラのセンサーのように外部からの光を受け取るか。この明確に分断された一方通行の構造が、映像技術の基礎を形作ってきたのである。
我々が日常的に享受している光には、明暗（強度）のほかに、波が振動するタイミングである「位相」や、波が揺れる方向を示す「偏光」という、極めて豊かで膨大な情報が隠されている。従来のピクセルは、この広大な光の情報のほんの一面を切り取っている状態に過ぎない。位相や偏光を自在に制御し、同時に読み取ることができれば、完全な立体映像を空中に結像させるホログラフィック・ディスプレイや、対象物の物理的性質を極限まで解析する新しい光学デバイスが実現する。
もし、これらすべての光のパラメーターを、極微の単一空間で同時に制御し、かつ読み取ることができたらどうなるか。ETH ZurichのDavid J. Norris教授率いる研究チームは、金属表面の滑らかな起伏を利用して光の全情報を支配し、映像の投影と環境のセンシングを同時に行う革新的なデバイス「フーリエ・ピクセル（Fourier pixels）」を発表した。
既存光学デバイスの壁。離散ブロックが陥った設計の迷路
メタサーフェスが抱える計算資源のジレンマ
位相や偏光を微小な領域で制御する試みにおいて、長らく本命視されてきた技術が「メタサーフェス」である。光の波長よりも小さなアンテナ（共振器）を平面に敷き詰め、それぞれのブロックが波面を少しずつ遅らせたり曲げたりして所望の光の形を作り出す。
しかし、このアプローチは波の性質を人工的に細切れにする妥協の上に成り立っている。本来滑らかに連続しているはずの光の波面を、四角柱や円柱といった離散的なブロックの集合体で無理に近似しようとするため、設計空間は複雑に入り組んだ迷路となる。複数の光の重なり合いを無数のブロック配置の組み合わせで表現するには、シミュレーションに莫大な計算資源が要求される。発光と受光という相反するベクトルを、離散的なブロック状の極小空間に同居させる設計手法は、これまで確立されていなかった。
波を波で制す。プラズモンとフーリエ解析が織りなす連続表面
高効率な波の変換と伝播のメカニズム
Norris教授のチームは、光をブロックに分割する手法を避け、波動物理学の基本に立ち返るという直感的な解を導き出した。それが、ナノメートル精度で滑らかに起伏する連続的な「フーリエ表面」の採用である。
動作の主役となるのは、金属の表面を這うように進む光と電子の混成波「表面プラズモンポラリトン（SPP）」である。ピクセルの端に刻まれた微小な回折格子に光が当たると、光のエネルギーは70〜80%という極めて高い効率でSPPに変換される。青色（波長450 nm）では金属の吸収損失によりやや数値が落ちるものの、緑色（520 nm）や赤色（630 nm）の光においては70%以上の結合効率を維持したまま、波紋のように金属表面を伝播していく。
水面の波紋を逆算する数学的彫刻

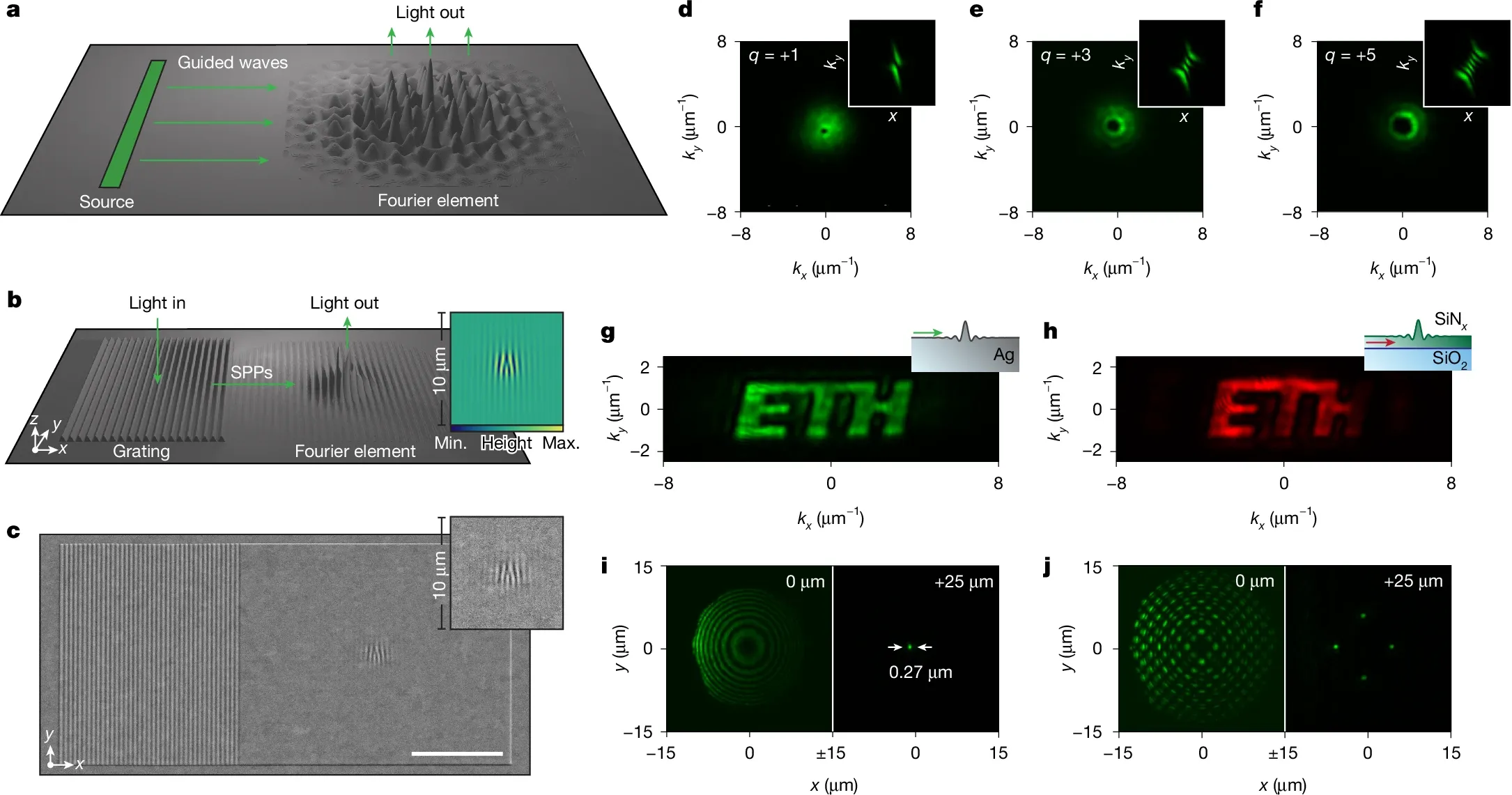

金属表面を伝わってきたSPPが、ピクセル中央に位置する波打つ「フーリエ要素」に到達すると、起伏にぶつかる過程でエネルギーが空間へと散乱され、私たちが目にする光として飛び出す。
複雑な画像や、中心に暗闇を持つ特殊な渦状のビームを作り出すために必要な波面は、数学的な「フーリエ解析」を用いると、複数の単純な正弦波（サイン波）の足し合わせとして美しく分解できる。研究チームは、この計算で得られた仮想的な波面を、そのまま物理的な金属の高さプロファイルとして彫り込んだ。浅い起伏を伝わるSPPは、構造に触れるたびに特定の位相の遅れと振幅の強弱を与えられる。飛び出した無数の光の波は空中で重なり合い、強め合ったり打ち消し合ったりしながら、空間に完全な光の像を結ぶ。これは、池に投げ入れた複数の石が作り出す複雑な波紋の広がりを、極小のスケールで精密に逆算し、物理空間に再現している状態に等しい。
見えない偏光と位相を暴き出す。情報読み取りセンサーへの反転
ストークスパラメータの単発取得トリック

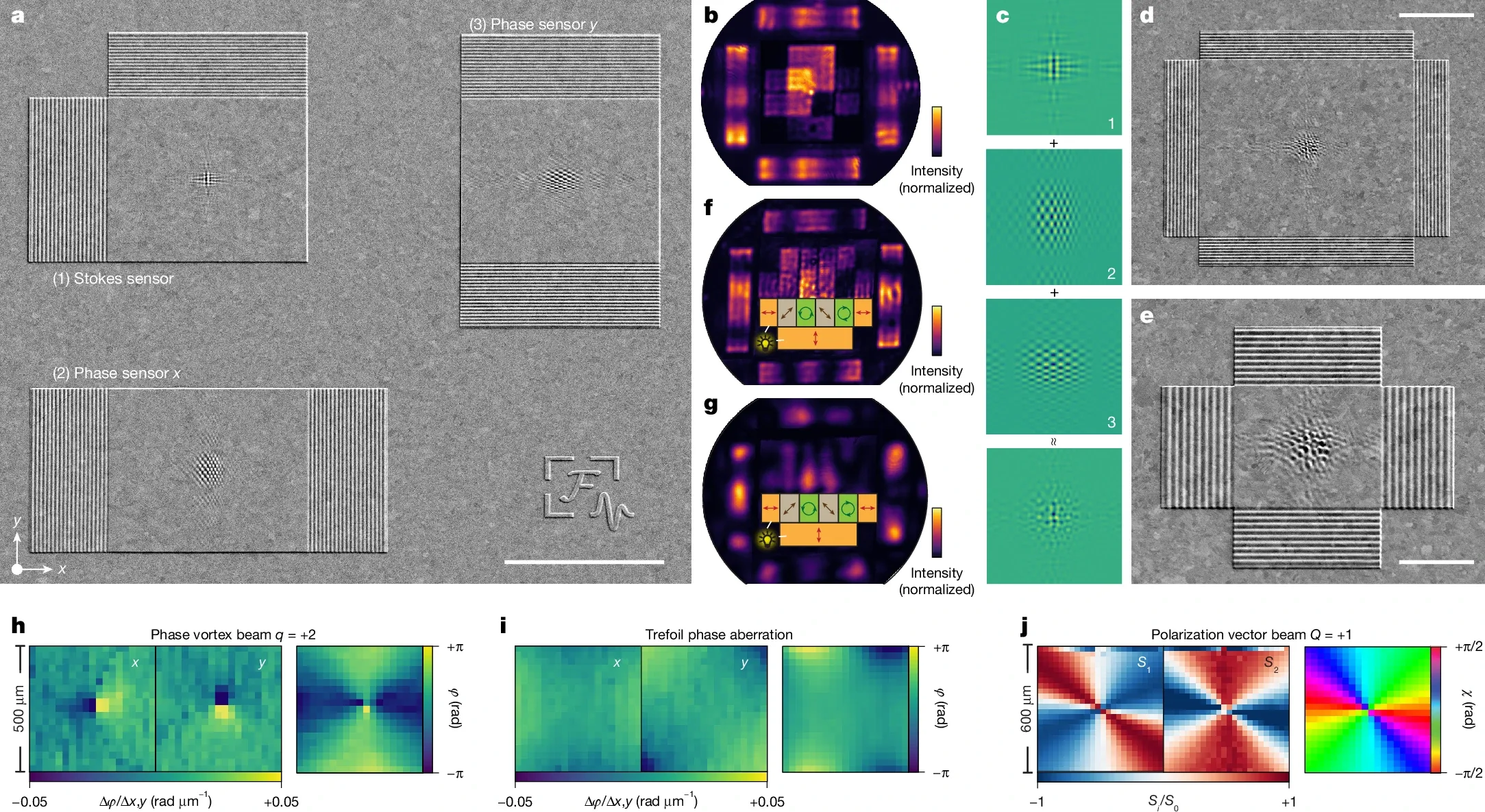

光を作るプロセスを逆転させると、このピクセルは未知の光を読み取る究極のセンサーへと変貌を遂げる。外部から入射した光がピクセル上の直交する2つの回折格子に当たると、縦方向と横方向の偏光成分がそれぞれ別々のSPPに変換され、中央のフーリエ要素に向かって走り出す。
この2つのSPPが中央で出会い、空間に光を放つ際、フーリエ要素は出力画像の特定領域に0、、、$3\pi/2$という意図的な位相の遅れを付与する。飛び出した光は、ある場所では波の山同士が重なって明るく輝き、別の場所では山と谷が重なって暗闇を生む。この結果として生じる4つの異なる明るさの領域を読み取ることで、入射光が直線偏光か円偏光か、あるいはどのように傾いているかを示す4つの「ストークスパラメータ」のすべてを、たった一度の測定で完全に算出できる。
位相変動を捉える超高感度干渉計の仕組み
位相の検出も同様のメカニズムで行われる。対向する回折格子から発生させた2つのSPPを干渉させ、生じた暗い帯（ノード）の位置を空間的に読み取ることで、入射光のわずかな位相のズレを検出する。波長555 nmの光を用いた実験では、レーザー光源の0.07度の角度変動に相当する微小な位相の揺らぎすら明確に捉えることに成功した。
| 比較項目 | 従来のピクセル (CCD/CMOS/LCD) | メタサーフェス (Non-local等) | フーリエ・ピクセル (本研究) |
|---|---|---|---|
| 基本動作 | 強度の検出または放射（単方向） | 振幅、位相、偏光の制御（多くは単方向） | 強度、位相、偏光の双方向制御と検出 |
| 構造の特徴 | カラーフィルタとフォトダイオード等 | ナノスケールの離散的な共振器ブロック | 連続的な波状プロファイル（フーリエ表面） |
| 設計の複雑さ | 低（成熟した半導体技術） | 極めて高（膨大なシミュレーション必須） | 低（フーリエ解析による波の足し合わせ） |
| クロストーク | 物理的分割が必要（RGBサブピクセル等） | 複数の波形の重畳が難しく干渉しやすい | 複数機能を単一空間に重畳。目的光の $10^5$ 分の1 |
電子回路の領域を侵食する「物理層での光演算」
重ね合わせが生む極小空間での多機能化
この技術がもたらす最大のパラダイムシフトは、光の位相や偏光を分析する際、重い画像処理ソフトウェアによる計算を必要としない点にある。物理層である金属表面の起伏自体が、光の干渉を利用した計算を代行し、結果を光のパターンとして直接空間へ出力する。これは一種の光コンピューティングの極小単位となるのである。
研究チームは、回折限界である0.27 µmの極小の焦点を空中の任意の場所に結ばせるレンズ機能と、位相・偏光の検出機能を、数十マイクロメートル角の領域に同時に彫り込むことに成功した。起伏の深さを最大150 nm程度と極めて浅く保つことで、複数の波形を重ね合わせても互いに干渉し合うノイズ（クロストーク）は、目的とする回折光の $10^5$ 分の1という無視できるレベルに抑え込まれている。
普遍的インターフェースへの昇華。社会実装の行方と課題
次世代デバイスへの波及効果
フーリエ・ピクセルがもたらす未来は、現在のスマートフォンの画面やカメラセンサーの延長線上に留まるものではない。光のあらゆる情報を単一デバイスで処理できる能力は、次世代産業の基盤技術となるポテンシャルを秘めている。
自動運転車のLiDARセンサーに応用すれば、電子的な処理遅延を待たず、受光した瞬間に物理層で障害物の材質（位相や偏光の違い）を瞬時に判別する超低遅延センサーが実現する。医療分野においては、細胞の微細な屈折率変化を捉えるラベルフリーの高解像度3Dスキャナーを、内視鏡の先端に組み込めるサイズまで小型化できる。AR（拡張現実）デバイスにおいては、網膜に直接ホログラムを投影し、同時に眼球の動きや周囲の光環境を読み取る完全な双方向スマートグラスの核となる。
動的制御と多波長化への挑戦
現在のフーリエ・ピクセルは、あらかじめ彫り込まれた特定の波長向けの静的な構造である。社会実装に向けては、動的に波形を変化させるチューナビリティの獲得が急務となる。
液晶空間光変調器（SLM）で入力光の位相を変化させ、出力される光の焦点位置を20 µmから30 µmの範囲で立体的に移動させる実験には既に成功している。今後の展望として、ニオブ酸リチウムのような非線形光学材料、あるいは微小電気機械システム（MEMS）と組み合わせることで、印加電圧に応じて起伏の応答をリアルタイムに切り替える「動的フーリエ・ピクセル」の実現が期待される。RGBすべての光を同時に制御する本格的な分光アレイの開発が進めば、色彩豊かで情報密度が極めて高い次世代ディスプレイが現実のものとなる。
1927年に産声を上げたピクセルは、1世紀の時を経て、光の全情報を紡ぎ出し、そして解読する普遍的な光インターフェースへと進化しようとしている。
