電池も充電も不要に？ 電気配線の微弱な磁場で動く「グラフェン製センサー」の開発に成功

家庭や工場の電気配線には、電流が流れることで周囲に交流磁場が生じている。この微弱な磁場から電力を回収し、電池を使わずに電子機器を動かす技術が研究されている。特に消費電力が極めて小さいセンサーであれば、周囲から少しずつ回収したエネルギーだけで動作させられる可能性がある。

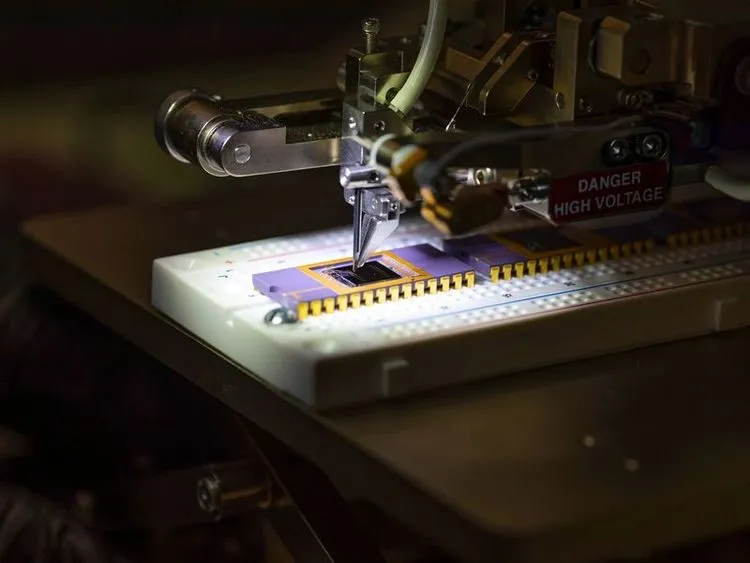

アーカンソー大学とミシガン大学の共同研究チームは2026年10月20日、電気配線の周囲に生じる磁場から電力を取り出し、独自開発の低消費電力温度センサーを動作させる実験結果を、査読付き学術誌『Journal of Vacuum Science & Technology B』に発表した。論文の筆頭著者はMd Rezaul Kabir氏で、2026年9月25日に受理されている。研究チームはグラフェン製インダクターと受動的な整流・昇圧回路を組み合わせ、従来の充電式バッテリーと電源管理ICを使わないセンサーシステムを構築した。

今回の研究で回収したのは、電離放射線や未知のエネルギーではなく、電気配線に流れる交流電流が作る磁場のエネルギーだ。実験では米国で一般的な商用電源周波数である60Hzを利用している。グラフェン製の受電素子だけでなく、鉄心や多段倍電圧回路、蓄電コンデンサーを組み合わせた点に特徴がある。ただし、今回実証されたのは特定の実験条件下でのセンサー動作であり、完全に電力を失った状態からの自律起動や、数十年にわたる無保守運転まで確認されたわけではない。

配線周囲の60Hz磁場から電力を回収する仕組み

研究の背景には、モノのインターネット（IoT）機器の普及に伴って増大するバッテリー交換の負担がある。大量のセンサーを建物や工場、屋外設備などに配置した場合、個々の消費電力が小さくても、電池交換には継続的な作業と費用がかかる。特に人が近づきにくい場所では、電池の寿命が機器全体の運用期間を制限する要因となる。この問題への対策として、周囲の光や熱、振動、電磁場などから微量のエネルギーを回収する「エネルギーハーベスティング」が研究されてきた。

アーカンソー大学の物理学教授Paul M. Thibado氏らが目指しているのは、外部からの充電や定期的な電池交換を必要としない自律型センサーだ。今回の研究では、充電式バッテリーと専用の電源管理IC（PMIC）を取り除き、3個のコンデンサーに蓄えた電荷を使ってセンサーを動かす構成を採用した。ただし、「バッテリーフリー」はエネルギーを蓄える部品が一切ないという意味ではない。化学電池の代わりにコンデンサーを用いることで、電池の容量劣化や交換に伴う負担を減らそうとしている。

エネルギー源として利用したのは、電流が流れる電気配線の周囲に生じる交流磁場である。導線に交流電流が流れると、その周囲には電流の変化に応じた磁場が発生する。この磁場をコイルで捉えると、電磁誘導によって微小な交流電圧を得られる。ただし、回収できる電力は配線を流れる電流や導線の配置、コイルとの距離などに左右されるため、どのような配線の近くでも同じように発電できるわけではない。

アーカンソー大学が10月23日に公開した発表では、このエネルギー源を「ambient radiation（環境中の放射）」と表現している。しかし、ここで利用しているのは電離放射線ではなく、商用電源周波数の交流磁場だ。実験の仕組みも、遠方から伝わる電磁波を受信するというより、配線近傍の変動する磁場から電磁誘導によって電力を取り出すものと理解するのが正確である。

鉄心入りグラフェンインダクターと倍電圧回路による発電

今回のシステムは、グラフェン製インダクターによる受電、交流電圧の整流・昇圧、コンデンサーへの蓄電という3段階で構成される。研究チームは、平面上に形成した2次元のスパイラル型と、立体的ならせん形状を持つ3次元ヘリックス型のグラフェンインダクターを作製した。これらについて印加電圧や周波数を変えながら電流を測定し、インダクタンス特性を調べている。さらに、交流電流を流した電源ケーブルの近くにインダクターを配置し、ケーブル電流の変化に対する誘導電圧と誘導電流を測定した。

ここで重要なのは、受電素子がグラフェンだけで構成されているわけではない点だ。論文によれば、後段の回路を動作させるのに十分な電圧を得るため、単一のグラフェンインダクターの内部に鋼鉄製の芯（steel core）を組み込んでいる。鉄心は磁束を集中させ、電磁誘導による起電力を高める役割を担う。したがって、この成果はグラフェン単体の特殊な発電現象ではなく、グラフェン導電体と鉄心を組み合わせたインダクターによるエネルギー回収として捉える必要がある。

インダクターが生成する交流電圧は小さく、そのままでは温度センサーやデジタル回路の電源として利用できない。そこで研究チームは、ダイオードとコンデンサーを多段に接続した「コッククロフト・ウォルトン（Cockcroft-Walton）回路」を採用した。この回路は交流を整流して直流へ変換すると同時に、段数に応じて電圧を高める働きを持つ。外部電源で駆動する能動的な昇圧ICを必要としない一方、実際に得られる出力電圧や電力は入力条件と負荷に左右される。

今回の設計では、倍電圧回路の異なる段から電圧を取り出し、3個の蓄電コンデンサーをそれぞれ必要な電圧まで充電する。独自開発の温度センサーシステムには複数の電源電圧が必要だが、各段から直接給電することで、専用の電源管理ICを使わずに動作させる構成とした。研究チームは、この設計によって従来の充電式バッテリーと電源管理ICを用いる場合よりもシステム全体の消費電力を抑え、想定される運用寿命を延ばせたと報告している。

ただし、電圧を高めることと、取り出せる電力そのものが増えることは異なる。倍電圧回路には損失があり、センサーが長時間動作するためには、回収電力と消費電力の収支が成立しなければならない。今回の技術の要点は、微弱な磁場から大きな電力を生み出したことではなく、回収できるエネルギーに合わせてセンサー側の消費電力を極限まで抑えたことにある。

実証された性能と、大学が示す将来構想

今回の論文で直接報告されている成果は、グラフェンインダクター、受動的な整流・昇圧回路、3個の蓄電コンデンサーを組み合わせ、独自設計の超低消費電力温度センサーを動作させたという概念実証（PoC）である。論文のアブストラクトには、インダクターの特性評価や電源ケーブル近傍での誘導電圧・電流の測定、センサーシステムの基本動作が記載されている。一方、公開された要約だけでは、商用センサーとの詳細な性能比較や、多数の試作素子を対象にした統計的なばらつき、第三者機関による独立検証の結果までは確認できない。

大学の発表では、研究チームが掲げる3つの要件として、周囲から回収したエネルギーを使うこと、ナノワット級の電力で動作すること、そして長期間にわたって人手をかけずに運用できることが挙げられている。大学側は今回のセンサーがこれらの要件を満たしたと説明しているが、数十年間の連続稼働が実測によって確認されたという意味ではない。また、論文要約には、ケーブルに流した電流、受電距離、コンデンサー容量、変換効率、温度測定誤差などの具体的な数値が十分に示されていない。これらの条件を詳しく評価するには、論文本体の実験データを確認する必要がある。

現時点での実証結果と将来構想を整理すると、次のようになる。

評価項目	論文で報告された内容	大学側の説明・将来構想	現時点での評価
エネルギー源	電源ケーブル周囲の磁場から電力を回収	家庭や施設の配線周囲に存在する電磁場を利用	60Hzの交流磁場を使った受電を実証
受電素子	鉄心を内蔵したグラフェンインダクター	多様な環境エネルギーを利用する自律型センサーへの展開	鉄心とグラフェン導電体を組み合わせた構造
電力変換・蓄電	コッククロフト・ウォルトン回路と3個のコンデンサーを使用	電池交換を不要にする運用を目指す	受動回路を用いたバッテリーフリー構成を実証
センサー機能	独自設計の低消費電力温度センサーを動作	物流、環境監視、ウェアラブル、医療分野への応用	実験室での基本動作を確認
停電時の動作	論文要約に長時間停電試験の詳細は記載されていない	蓄電量によって24時間、場合によっては1週間程度の動作を見込む	長時間の無給電動作を示す実測結果は要約から確認できない
初期起動	コンデンサーの初期充電とCPUへのプログラム書き込みが必要	長期間の自律運用を目指す	完全放電状態からの自律起動は未検証
耐用年数	バッテリーと電源管理ICの排除によって想定寿命を延長	数十年にわたる無保守運用を目標とする	長期信頼性は今後の評価が必要

バッテリーと電源管理ICを取り除く設計には、電池交換の負担や電源管理回路の自己消費電力を減らせるという利点がある。ただし、それによってセンサーの寿命が自動的に数十年へ延びるわけではない。実際の耐用年数は、コンデンサーの特性変化や回路部品の劣化、設置環境などにも影響される。今回の成果は、長期運用に向けた有望な回路構成を実証したものであり、商用機器としての長期信頼性まで確立したものではない。

完全放電状態からの自律起動と停電耐性は未検証

実用化に向けた重要な課題の一つが、完全に電力を失った状態からの自律起動、いわゆる「コールドスタート」である。論文のアブストラクトには、センサーを動作させる前に、コンデンサーを初期充電し、CPUへプログラムを書き込む工程が必要だったと明記されている。つまり今回確認されたのは、初期設定を終えたシステムが、回収したエネルギーを利用して動作するという点だ。完全に放電した状態から磁場のエネルギーだけで起動する能力については、研究チーム自身が評価していないと説明している。

この違いは、センサーを現場に設置する際の運用負担に直結する。あらかじめ充電とプログラム書き込みを済ませて設置するのであれば、その後の電池交換が不要でも、導入時には一定の作業が発生する。また、運用中にコンデンサーの電荷が完全になくなった場合、磁場から回収した電力だけで再起動できるかどうかも今回の実証結果からは判断できない。プログラム書き込みという初期設定と、電源喪失後の再起動は別の問題だが、いずれも実用的な自律システムを評価するうえで重要になる。

停電時の継続稼働時間についても、大学側の説明と実測結果を分けて考える必要がある。Thibado教授は大学の発表で、インダクターがコンデンサーへ電荷を補充する速度は遅いものの、センサーが消費する速度を上回っていると説明した。そのうえで、停電後も蓄えた電荷によって24時間程度は容易に動作し、おそらく1週間ほど持続する可能性があると述べている。ただし、この発言は研究者による見通しを含むものであり、7日間の無給電連続動作が実験で確認されたことを意味しない。

実際の停電耐性は、コンデンサーに蓄えられるエネルギー量と、センサーが単位時間当たりに消費する電力量の関係で決まる。測定間隔を長くして待機時間を増やせば消費電力を抑えられる一方、測定頻度や処理内容を増やせば蓄電量の減少も速くなる。さらに、コンデンサーの漏れ電流や温度特性も継続稼働時間に影響する。こうした条件を明示したうえで、実際に磁場からの給電を止め、どれほど長くセンサーが動作するかを測定する必要がある。

もう一つの課題は、実際の配線環境で安定して電力を回収できるかという点だ。実験は米国の標準周波数である60Hzを対象としているが、電流の大きさや配線の配置、受電素子との距離によって誘導電圧は変化する。電気機器の稼働状況に応じて電流が増減する環境や、日本の東日本地域などで使われる50Hz環境でも、同じ性能が得られるとは限らない。配線条件の変化に対する発電量、蓄電速度、センサー動作の安定性を調べることが、実環境への展開には欠かせない。

電池交換不要のIoTセンサーに向けた今後の課題

今回の研究の意義は、一般的な電気配線の周囲に存在する微弱な交流磁場を利用し、バッテリーを搭載しない温度センサーを実際に動作させたことにある。特に、専用の電源管理ICを使わず、受動的な倍電圧回路とコンデンサーによって複数の電源電圧を確保した構成は、超低消費電力機器の設計に新たな選択肢を与える。回収できる電力が小さくても、センサー側の消費電力を十分に抑えれば動作に必要なエネルギーを賄えることを示した点が重要だ。

研究チームは将来的な応用先として、物流における荷物の追跡、大気や土壌の環境監視、車両管理、ウェアラブル機器、医療関連のモニタリングなどを挙げている。また、電磁場だけでなく、太陽光、熱、音、機械的な振動など、複数の環境エネルギー源を組み合わせる構想も進めている。例えば、一つのエネルギー源が利用できなくなっても、別のエネルギー源から給電できれば、機器の稼働率を高められる可能性がある。ただし、これらは研究チームが掲げる将来構想であり、今回の論文で複数のエネルギー源を統合したシステムまで実証されたわけではない。

実用化に向けては、まず完全放電状態から自律起動できる回路の実装と検証が必要になる。加えて、電源ケーブルの電流や周波数、受電距離が変化する条件でも、必要な電圧と電力を安定して確保できるかを調べなければならない。温度測定の精度や測定頻度を維持しながらエネルギー収支を成立させられるかも重要な評価項目だ。さらに、コンデンサーやグラフェンインダクターを含む回路全体について、長期運用時の劣化と信頼性を検証する必要がある。

今回の成果は、電池を使わないIoTセンサーを実現するための回路設計として意義がある一方、あらゆる場所で無制限に電力を取り出せる技術ではない。周囲から回収できるエネルギーは限られており、その条件に合わせて機器の消費電力と動作頻度を設計することが前提となる。今後、初期起動や停電耐性、実環境での発電性能が検証されれば、電池交換が難しい場所に設置する低消費電力センサーの有力な選択肢となる可能性がある。今回の実証は、その実用化に向けた一歩と位置づけられる。
