スイス連邦工科大学ローザンヌ校（EPFL）とハーバード大学の研究チームが、通信技術の未来を塗り替える可能性を秘めた画期的なチップを開発した。これまで困難とされてきたテラヘルツ（THz）波と光信号の双方向変換を、単一の集積回路上で実現。この成果は、次世代通信規格「6G」や高精度センサー、さらには量子コンピューティングへの道を大きく拓くものとして、世界中の注目を集めている。
テラヘルツの「失われた環」を繋ぐワンチップ・ソリューション
現代の通信技術は、Wi-Fiなどに使われるマイクロ波と、光ファイバー通信で使われる光波という、大きく二つの領域に支えられている。しかし、この二つの周波数帯の間には、「テラヘルツ波」と呼ばれる未開拓の広大な領域が存在する。
テラヘルツ波は、マイクロ波よりも周波数が高く、光波よりも低い、0.1〜10 THzの周波数を持つ電磁波だ。その最大の特徴は、非常に広い帯域幅を利用できる点にある。これは、一度に伝送できるデータ量が桁違いに大きいことを意味し、現在の5Gを遥かに凌駕する超高速・大容量通信、すなわち「6G」の実現に不可欠な技術と目されてきた。
しかし、テラヘルツ波には大きな課題があった。それは、既存のマイクロ波技術や光技術とシームレスに接続する「橋渡し役」が存在しなかったことだ。テラヘルツ波を効率的に生成し、そして高感度に検出するコンパクトなデバイスがなかったのである。この課題は「テラヘルツギャップ」と呼ばれ、長年にわたり研究者たちの頭を悩ませてきた。

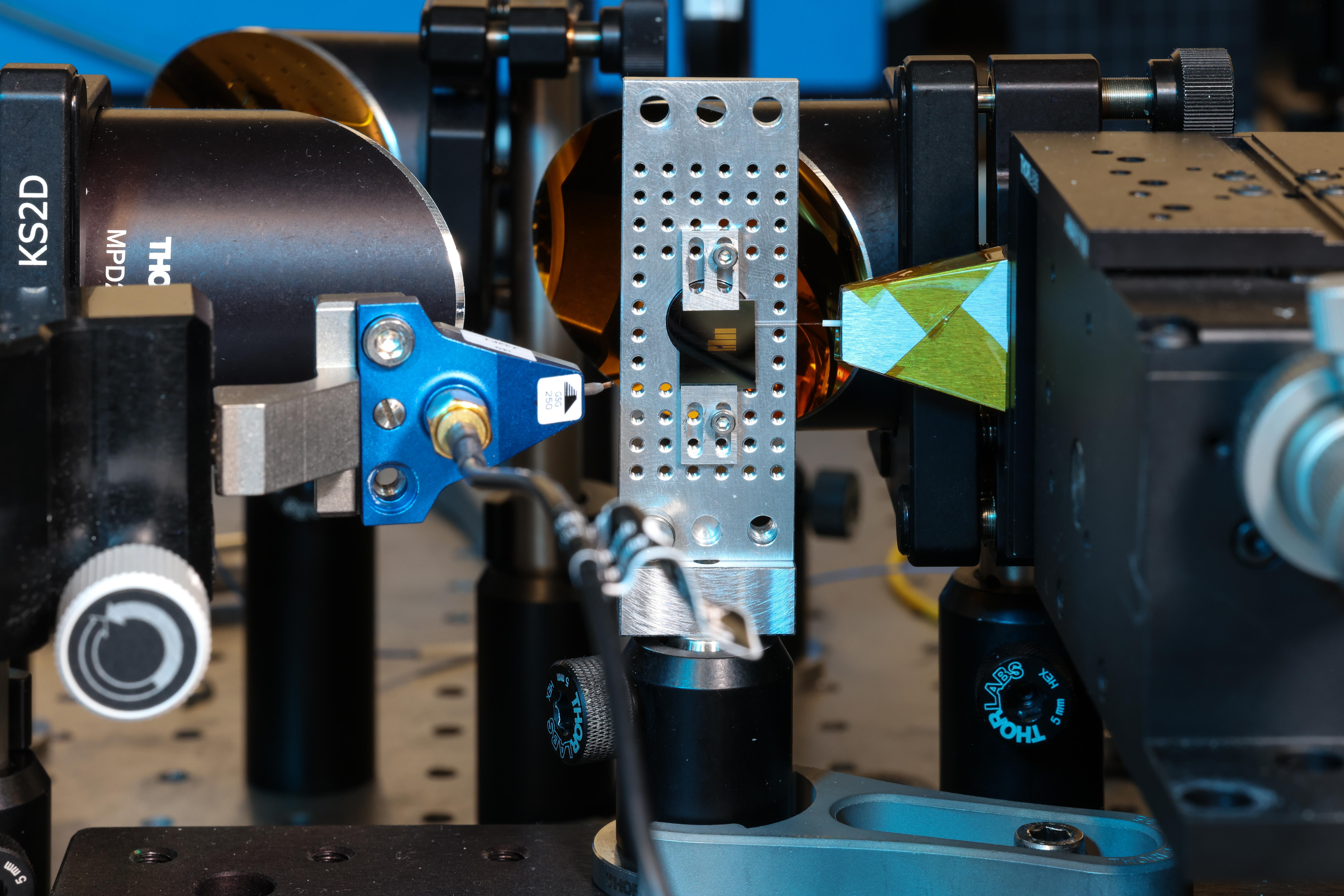

今回、EPFLのハイブリッドフォトニクス研究所を率いるCristina Benea-Chelmus教授らのチームが発表したハイブリッドチップは、このギャップを埋める決定的な一歩となる。
研究チームは2023年に、光信号からテラヘルツ波を生成するチップを開発していたが、今回の研究ではその逆、つまりテラヘルツ波を受信して光信号に変換する「検出」機能をも、同じチップ上に集積することに成功した。これは、単なる送信機（エミッター）や受信機（ディテクター）ではなく、送受信機（トランシーバー）としての基本機能をワンチップで実現したことを意味する。
「リチウムニオブ酸フォトニック回路上で初めてテラヘルツパルスの検出を実証しただけでなく、テラヘルツ電場を100倍以上強化し、帯域幅を5倍（680GHzから3.5THzへ）に拡大しました」と、Benea-Chelmus教授は成果の大きさを語る。
この単一チップでの双方向変換は、システムの劇的な小型化、省電力化、そして安定化への道を開くものであり、まさにテラヘルツ技術の実用化に向けた「失われた環（ミッシングリンク）」を繋ぐ快挙と言えるだろう。
成功の鍵は「光と電波の並走ハイウェイ」
では、この革新的なチップは、どのような技術で実現されたのだろうか。その心臓部には、薄膜ニオブ酸リチウム（Thin-Film Lithium Niobate, TFLN）という特殊な材料が使われている。ニオブ酸リチウムは、光を通すとその特性が変化する「電気光学効果」が非常に大きいことで知られ、光通信の変調器などに広く利用されてきた材料だ。研究チームは、これを極めて薄い膜状に加工するTFLN技術を駆使した。
論文の筆頭著者であるYazan Lampert氏が説明するように、イノベーションの核心は、その独創的な回路設計にある。
チップ上には、光を導くための微細な「光導波路」と、テラヘルツ波を導くためのマイクロメートルサイズの金属製「伝送線路」が、まるで高速道路の車線のように隣接して配置されている。
テラヘルツ波の生成（光 → THz）
短い光パルス（フェムト秒パルス）をこの光導波路に入力すると、TFLNの非線形光学効果（光整流）により、光パルスの波形に追随する形でテラヘルツ波が発生する。発生したテラヘルツ波は、すぐ隣の伝送線路に効率的に結合し、導かれていく。
テラヘルツ波の検出（THz → 光）
逆に外部から飛来したテラヘルツ波は、アンテナを介して伝送線路に取り込まれる。この伝送線路をテラヘルツ波が伝搬すると、その電場が隣の光導波路を走る光信号の位相を変化させる（電気光学効果）。この微細な光の位相変化を読み取ることで、元のテラヘルツ波の情報を検出できる。
この設計の最大の妙は、「位相整合（Phase Matching）」 の問題を巧みに解決した点にある。位相整合とは、異なる速度で進む二つの波（この場合は光とテラヘルツ波）の足並みを揃え、エネルギーの変換効率を最大化する技術だ。通常、ニオブ酸リチウムのような物質内では光とテラヘルツ波の速度（屈折率）が大きく異なるため、すぐにズレが生じ、効率的な変換は困難だった。
研究チームは、伝送線路の形状や寸法を精密に設計することで、テラヘルツ波の実効的な速度を光パルスの速度に合わせることに成功。これにより、ミリメートル単位の長い距離にわたって効率的な相互作用を維持し、前例のない広帯域（3.5 THz）と高強度（従来比100倍）を両立させたのだ。
「私たちは、微細化された回路設計だけで、光とテラヘルツの両方のパルスを同じプラットフォーム上で制御できます。我々のアプローチは、フォトニック回路とテラヘルツ回路を、前例のない帯域幅で単一デバイスに統合するものです」とLampert氏は語る。
100倍の強度と5倍の帯域が拓く応用分野
このチップがもたらす驚異的な性能は、単なる学術的な成果に留まらない。様々な応用分野で、既存技術の限界を打ち破る可能性を秘めている。
- 超高速6G通信: 3.5 THzという広大な帯域幅は、4K/8K動画のリアルタイムストリーミングや、VR/AR空間での遅延のないコミュニケーションなど、膨大なデータを瞬時にやり取りする必要がある6G通信の基盤技術となりうる。
- 高精度レーダーとセンシング: このチップが発生させる極めて短いテラヘルツパルスは、物体の距離をミリメートル以下の精度で測定する「テラヘルツレーダー」に応用できる。これにより、自動運転車のLiDAR（ライダー）の性能を飛躍的に向上させたり、工場の製造ラインで微細な欠陥を非接触で検査したりすることが可能になる。
- 分光分析: 物質はそれぞれ特有の周波数でテラヘルツ波を吸収・反射するため、テラヘルツ分光は材料分析やセキュリティ分野（危険物検知）、医療診断（非侵襲のがん細胞検出など）への応用が期待されている。このチップは、コンパクトで高性能な分光器の実現を可能にする。
共同筆頭著者であるAmirhassan Shams-Ansari氏（現DRS Daylight Solutions、元ハーバード大学博士研究員）は、「薄膜ニオブ酸リチウムが、新世代の応用とデバイスを可能にする強力なプラットフォームであることが証明されました。この技術が、非常に有望でありながら未開拓だったテラヘルツ領域へと進出していくのを見るのは、実にエキサイティングです」と、その将来性に期待を寄せている。
研究チームはすでに、レーザーや変調器といった既存の光技術とシームレスに統合できるよう、チップ設計の完全な小型化に取り組んでいる。手のひらサイズのデバイスに、超高速通信と高精度センシングの機能が凝縮される未来は、そう遠くないのかもしれない。Benea-Chelmus教授が予見するように、この研究で示された設計指針は、通信とセンシングが不可分となる未来のネットワークにおいて、極めて重要な役割を担っていくことになるだろう。
論文
- Nature Communications: Photonics-integrated terahertz transmission lines
