Elon MuskはXで「Tesla AI チーム、AI5のテープアウト達成を祝う」と投稿した。2026年4月15日未明のことだ。この一文が意味するのは、Teslaが長年開発を続けてきた次世代AIアクセラレータ「AI5」の最終設計図が、製造ファウンドリへと正式に引き渡されたということである。半導体業界においてテープアウトとは通過点に過ぎない。チップの製造試作、歩留まり確認、自動車グレードの品質検証が順次行われ、量産体制が整うまでには通常12〜18か月を要する。
テープアウトから量産まで：残された道のり
TrendForceの報告によれば、AI5の量産開始は2027年を見込んでいる。テープアウトから量産化まで、実に1年以上のフェーズが控えていることになる。Electrekの見立ても厳しく、「Teslaがサイバーキャブ（Cybercab）の量産ラインをAI5に切り替えるには、数十万枚規模のAI5基板を製造ライン脇に確保する必要がある」と指摘し、その水準に達するのは早くても2027年半ばと見ている。
この数字は、Teslaが2026年Q2から開始予定のCybercab量産に現行AI4チップを流用せざるを得ない理由をそのまま説明している。Cybercabのロードマップはすでに確定しており、AI5の搭載は次世代の車両更新サイクルを待つしかない状況だ。
SamsungとTSMCによる分担生産
AI5の製造体制は、SamsungとTSMCの両ファウンドリが担う。Samsungはテキサス州テイラーの工場で、TSMCはアリゾナ州の施設で生産を分担する形だ。TechPowerUpが初報を伝えたこの体制は、供給安定性の確保と生産コスト分散を同時に狙ったものである。
Musk自身もXの投稿でTSMCとSamsungの両社にリプレイを飛ばしたが、ここでプチ騒動が起きた。TrendForceによれば、Muskが引用したTSMCのアカウントが誤っており、同名に近い別の台湾半導体企業のアカウントをタグ付けしてしまったためだ。ソーシャルメディア上で一時的な混乱を招いたこの件は、AI5の注目度がいかに高いかを逆説的に示している。
生産体制の背景には、Tesla独自の半導体戦略がある。Samsung Electronics とは既に160億ドル規模のチップ供給契約が結ばれており、そのうち次世代AI6チップの製造については、Samsung 2nmプロセスを用いる計画だと報告されている。ElectrekはAI6についても「Samsungの2nm歩留まり問題により、量産時期が約6か月スリップしており、早くても2027年Q4になる」と報じており、テスラの半導体ロードマップが全体として後ろ倒しになっていることを示す。
性能指標の読み解き：「Blackwell超え」の実態
Muskがこれまで公表してきた性能データを整理すると、AI5単体ではNVIDIAのHopperアーキテクチャに匹敵し、デュアルチップ構成ではBlackwellレベルの演算性能に達するとされる。WccftechはこれをAI5単体で約2,500 TOPS（1秒あたり2.5兆回の演算）、メモリ容量144GBと報じており、前世代AI4（HW4）比で演算処理8倍、メモリ9倍の向上が見込まれるとする。TradingKeyの分析においても、パラメータ数2,500億以下のモデルに最適化された推論チップとしての性格が確認されている。
性能の数値だけを見れば、確かにNVIDIAの最高峰チップと肩を並べる。しかし、比較すべきは演算能力の絶対値だけではない。Teslaが訴求する本当の優位性は「コストと消費電力あたりの性能比」である。SamsungとTSMCへの分散発注、さらに設計段階での不要なGPUブロックやイメージシグナル処理ブロックの削除により、ダイサイズを圧縮しつつ車載AIに必要な演算を最大化するアーキテクチャとなっている。

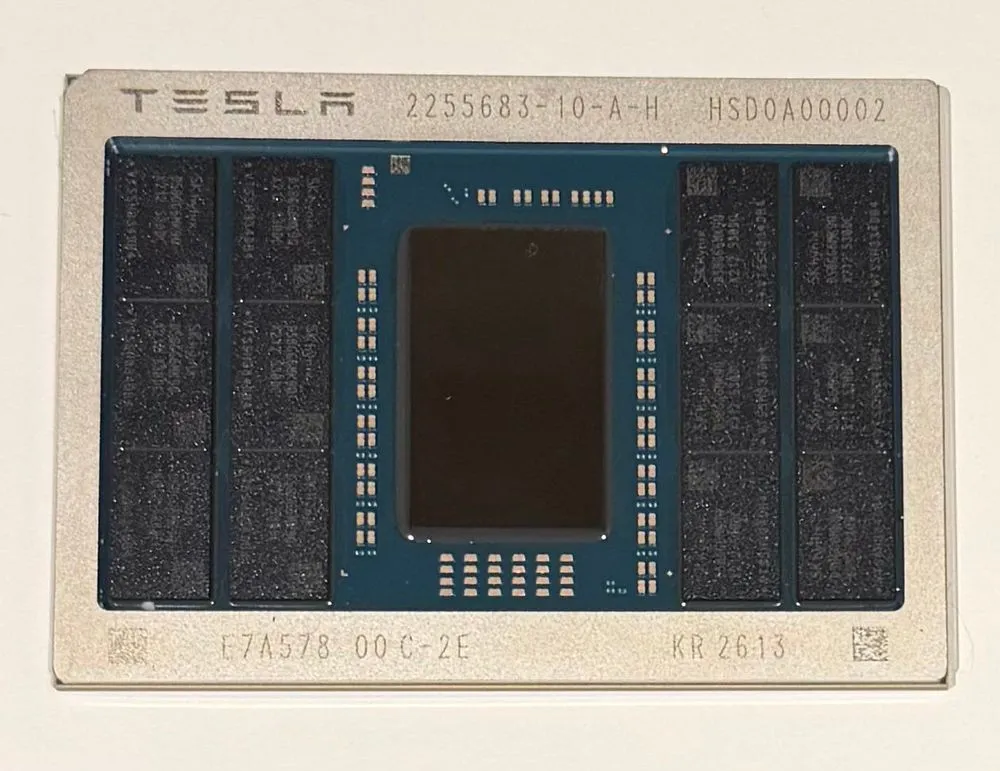

WccftechのHassan Mujtabaによれば、AI5の物理的な写真には、中央の大型ダイ1基とその周辺に12個のDRAMモジュール（SK hynix製）が配置されており、チップそのものは2026年第13週（3月23日〜29日）にテープアウトされた記録が確認できるという。XでのMuskの公式発表タイミングは4月15日であるが、実際の設計作業はそれより数週間前に完了していたことがわかる。
テスラ版チップ開発の「変わらぬ問題」
今回のテープアウト発表を振り返るには、Teslaが自社チップ開発において繰り返してきた歴史を参照する必要がある。Electrekがまとめたタイムラインは次の通りだ。
- 2024年6月：MuskがAI5を「2025年後半に車両搭載」と公言
- 2025年7月：設計が「完成した」と発言。多くのメディアがテープアウトと解釈
- 2025年11月：AI5の量産時期を2027年中頃に延期し、CybercabをAI4での発売に変更
- 2026年1月：「設計があとわずかで完成」と再発言（7月の「完成」発言から6か月後）
- 2026年3月：TextlaとSpaceXがオースティンに「Terafab」を250億ドルで計画発表
- 2026年4月7日：Intelが製造・パッケージング担当としてTerafabに参加
- 2026年4月15日：AI5テープアウト完了
2025年に「AI4.5」と呼ばれる中間コンピュータが静かに2026年型Model Yに搭載されたのは、AI5の遅延によりFSDの大規模ニューラルネットワークに必要な演算リソースが不足したためだ。AI5の遅延が直接の原因となって生まれた中間製品が、本来の後継チップのテープアウトより先に量産・搭載されるという逆転現象が起きた。これはTeslaの半導体開発スケジュールが、外部委託ファウンドリの製造タイムラインと密接に連動しており、内部の設計目標だけでは制御できない部分があることを示している。
Terafabという自社製造の賭け
Muskは今回の発表と同時に、AI6とDojo3の開発が進行中であることも明かした。この2つのプロジェクトは、Terafabという大きな構想の文脈の中に位置づけられる。Terafabとは、TeslaとSpaceXが2026年3月に発表した250億ドル規模の半導体製造プロジェクトで、テキサス州オースティンにメモリ・パッケージング・チップの製造を一箇所に集約する施設の建設を目指している。AppleがiPhoneとMacにApple Siliconを採用して半導体サプライチェーンを垂直統合したように、Teslaも車載AIから自律走行コンピュータ、そしてロボティクスまでを一気通貫で支える半導体基盤を自社で握ろうとしている構図だ。
2026年4月にはIntelがTerafabへの参加を表明し、チップの製造・パッケージング工程を担う形でプロジェクトに加わった。AI6の製造はSamsungの2nmプロセスを用いる計画だが、歩留まり問題によりすでに量産時期が2027年Q4以降にスリップしている。Dojo3についても、Muskがかつて「スーパーコンピュータ計画を中断する」と宣言した経緯があり、今回の「進行中」発言が計画通りであるかは別途検証が必要だ。
既存オーナーへの現実：ハードウェアの世代交代は誰が払うのか
FSDの視点から見れば、AI5のテープアウトは前進を意味する。現行のHW4（AI4）はFSD V14を動作させているが、Muskは今後の自律走行に向けて「より大型のニューラルネットワークが不可欠」と繰り返している。AI5のデュアルチップ構成はその演算基盤の役割を担うが、実際に道路を走る車両に搭載されるのは2027年以降の話だ。
Electrekが指摘する根本的な問題はここにある。TeslaはHW3を搭載した数百万台の車両で、自律走行の実現を販売時の約束として掲げてきた。しかしMusk自身が2025年に「HW3では自律走行は実現できない」と認め、HW3オーナーへの補償問題は棚上げされたままだ。HW4は現時点でも監視なし自律走行に達していない。AI4.5はすでに新型Model Yに搭載され、2026年4月時点でAI5がテープアウトされ、AI6とDojo3が次のロードマップに並んでいる。
Teslaのハードウェアアップグレードプログラムはこれまで部分的にしか提供されておらず、新世代チップを搭載した車両への乗り換えを実質的に求める構造になっている。毎世代の新チップ発表が、前世代オーナーの期待値を静かに更新し続けているという現実は、AI5がどれだけ高性能であっても消えない問題である。Teslaのチップ開発が着実に前進していることと、約束した性能を届けられているかどうかは、別々の問いだ。
