サーバー技術をデスクトップへ。Intel「ATX12VO V3」が仕掛ける圧倒的な電力効率革命

デスクトップPCのサイドパネルを開けたとき、最も無骨で場所を占有しているコンポーネントは何か。それは間違いなく、電源ユニットからマザーボードへと這い寄る極太の24ピンケーブル束だ。1995年にIntelが制定したATX規格は、30年近くにわたりPCの血液循環を担ってきた。初期のハードディスクや光学ドライブが5Vや12Vを要求し、初期の集積回路が3.3Vを必要とした時代において、電源ユニット内部で複数の電圧（マルチレール）を生成して各パーツへ分配する設計は理にかなっていた。

しかし、最新のプロセッサやグラフィックスカードが天文学的な電力を要求し、その電力のほとんどすべてを12V系統から引き出している現代において、旧態依然とした多系統の電力供給モデルはシステム全体のボトルネックとなっている。電源ユニット内部で12Vから5Vや3.3Vへ降圧し、それを長いケーブルでマザーボードへ送り届ける過程には、避けられない物理的な変換ロスと発熱が伴う。巨大な電力を扱う現代のシステムにおいて、このわずかな変換ロスが無視できない無駄を生み出しているのだ。

Intelはこの化石化した規格を破壊すべく、2020年に「ATX12VO（ATX 12 Volt Only）」を提唱した。電源ユニットは12V出力のみに専念し、5Vや3.3Vへの降圧処理はマザーボード上に実装されたDC-DCコンバータに任せるという合理的なアーキテクチャである。そして今、ハードウェアのリーク情報に定評のあるXユーザー「momomo_us」が公開した内部プレゼンテーション資料により、Intelが劇的な効率化とインテリジェンスを備えた第3版「ATX12VO V3」の投入を目前に控えていることが判明した。Computex 2026での正式発表が有力視される中、この新規格がPCの電力管理エコシステムにどのような構造的変化をもたらすのかを詳解する。

巨艦巨砲主義からの脱却。スタンバイレール廃止と環境規制の歴史的背景

過去のATX規格が抱え続けてきた最大の矛盾は、PCがシャットダウンしている状態でも微弱な電力を消費し続ける「待機電力（スタンバイ）」の仕組みにある。従来のマルチレール電源には、システムを即座に起動させるための信号待ちや、USBポートへの微弱給電を維持するための専用回路（5VSBなど）が組み込まれている。稼働率の極めて低いこの回路を常に生かしておくことは、厳しい環境規制が敷かれる現代において極めて非効率だ。

この背景には、欧州連合（EU）が主導してきた環境配慮型設計指令（エコデザイン指令）、とりわけ「ErP Lot 3」の存在が大きく影響している。ErP Lot 3は、コンピュータおよびコンピュータサーバーのエネルギー効率要件を厳格に定めたものであり、アイドル時やスリープ時の消費電力上限を年々引き下げてきた。PCメーカーはこれまで、電源ユニット側の部品の高品質化などでしのいできたが、物理的な限界に突き当たりつつあった。

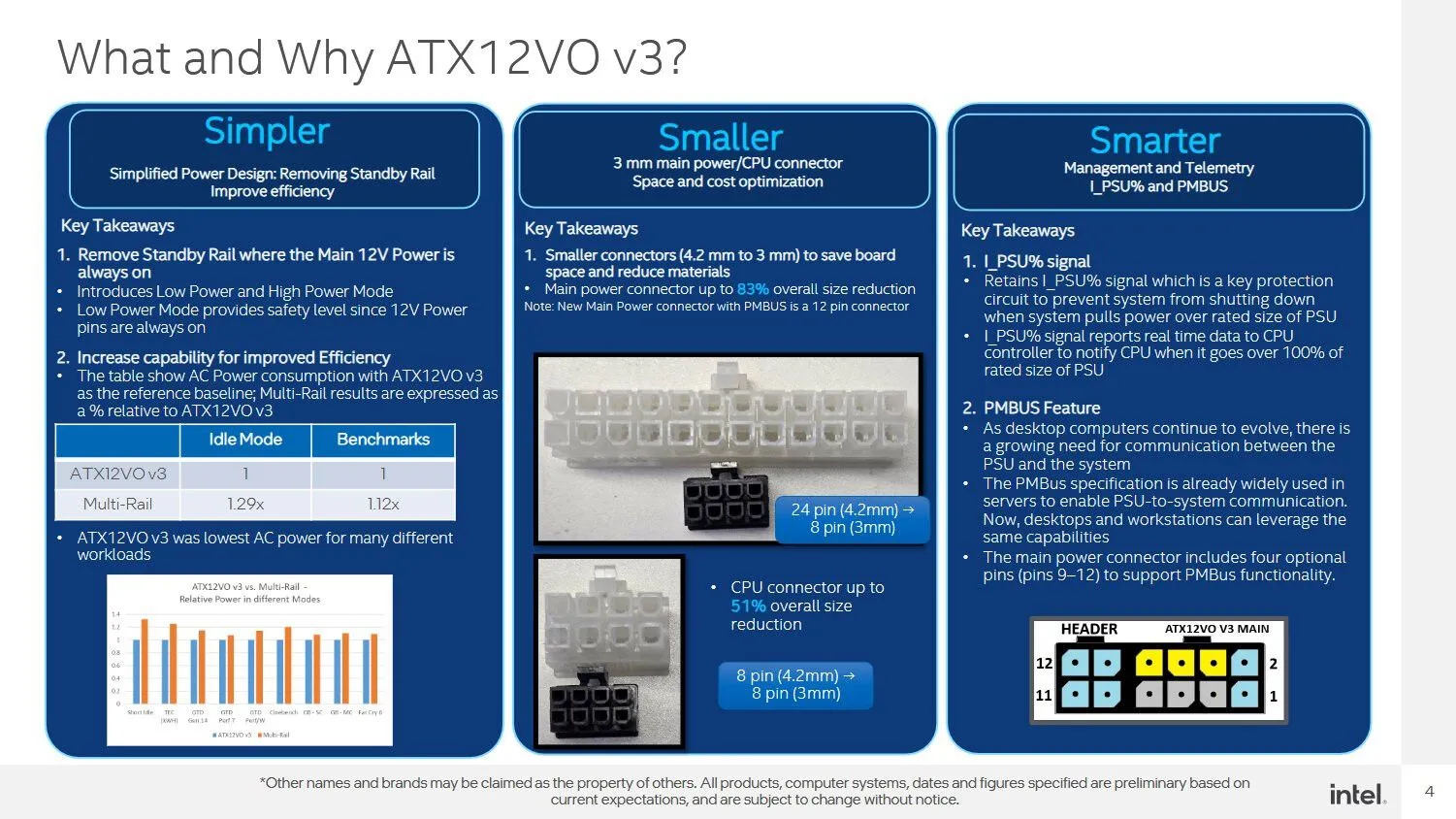

リークされた資料によると、ATX12VO V3の最大の技術的ブレイクスルーは、このスタンバイレールを完全に排除した点にある。新たな設計思想では、メインの12V出力を常にアクティブな状態に保ちつつ、新たに導入される「Low Powerモード」と「High Powerモード」を動的に切り替える手法が採用されている。

これを日常の風景に翻訳するならば、テレビの待機電力をゼロにするために専用のサブ電源を内蔵するのではなく、主電源そのものを極限までアイドリング状態に落とし込み、リモコンの信号を受信した瞬間にフルスロットルへ移行させるような高度な制御だ。Low Powerモードは従来のスタンバイ回路と同等の安全基準を維持しつつ、無駄な電力の漏出を根本から断ち切る。ErP Lot 3や米国の「ENERGY STAR」といった、年々厳格化するエネルギー効率規制をクリアするために、このアーキテクチャの変更は業界にとって必然の選択だったと言える。

空間的制約からの解放。極小化された8ピンコネクタの真価

電気的な効率化と並行して推し進められたのが、物理的なインターフェースの刷新である。

従来のATX電源が採用してきた4.2mmピッチの24ピンコネクタは、現代の高密度なマザーボード設計において巨大な障害物となっている。ハイエンドなVRM（電圧レギュレータモジュール）冷却用の巨大なヒートシンクや、複数のM.2 NVMeスロットがひしめき合う基板上で、あの分厚いコネクタを配置するためのスペースを確保することは設計者にとって悪夢に近い。

ATX12VO V3では、メインコネクタが3.0mmピッチの8ピンへと劇的に小型化される。資料に記載された数値は圧倒的だ。従来の24ピンコネクタと比較して、マザーボード上の専有面積を最大83%も削減する。さらに、CPU向けの補助電源コネクタに関しても、同じく3.0mmピッチの8ピンが採用され、全体のサイズを最大51%縮小する。

この物理的なスリム化は、ケース内のエアフロー改善に直結する。ケーブルの取り回しが容易になることで、システム内部の空気の流れを阻害する要因が排除され、結果的に冷却ファンの回転数を下げ、静音性の向上にも寄与する。基板上の不動産を解放することで、マザーボードメーカーはより堅牢な電源回路や追加のインターフェースを実装する余裕を得る。

サーバーの特権をデスクトップへ。PMBUS統合による知能化

これまでPCの電源ユニットは、マザーボードからの指示に従ってただ電力を垂れ流すだけの受動的なコンポーネントだった。しかし、最先端のデータセンターやエンタープライズサーバーの世界では、電源ユニット自身がシステムと常に対話し、温度や出力状況をリアルタイムで監視・制御する仕組みが標準となっている。サーバー運用におけるロードバランシング（負荷分散）や、ピーク時の消費電力抑制、さらには部品の劣化予知によるダウンタイムの回避は、このデジタル通信なしには成り立たない。

ATX12VO V3は、このサーバー領域で培われた高度なデジタル電力管理プロトコル「PMBUS（Power Management Bus）」を、コンシューマー向けのデスクトップ規格に初めて本格的に統合する。

具体的には、極小化された8ピンのメインコネクタに対し、オプションで4つの通信用ピンを追加した「12ピン構成」がサポートされる。この拡張ピンを経由して、電源ユニットとマザーボードが直接データをやり取りする。注目すべきは「I_PSU%」と呼ばれる信号の存在だ。これは電源ユニットが自身の定格出力を超える異常な電力要求を検知した際、システムが予期せずシャットダウンするのを防ぐための重要な保護回路である。I_PSU%信号は、電力消費が定格の100%を超えた瞬間にCPUのコントローラーへリアルタイムの警告データを送信し、瞬時にクロックを落として消費電力を抑制する自己防衛メカニズムを起動させる。

最新のハイエンドGPUが瞬間的に定格の数倍の電力を引き出す「過渡応答（トランジェント・スパイク）」問題が顕在化している現在、このインテリジェントな双方向通信は、システムの安定性を維持するための極めて強力な武器となる。

数値が語る残酷な現実。多系統ATX電源とのベンチマーク比較

アーキテクチャの優位性は、最終的にベンチマークの数値によって証明されなければならない。リークされたプレゼンテーションには、ATX12VO V3の実力を裏付ける具体的な比較データが掲載されている。

テストは、最新のメインストリーム構成で行われた。Intel Core i5-14400F、NVIDIA GeForce RTX 4060、32GBのDDR5-4800メモリ、1TBのNVMe SSDという同一のハードウェア条件のもと、電源環境だけを変更して測定されている。新規格側はLenovo製のシステム基板にAcBel製の500W ATX12VO V3電源を組み合わせ、対する従来環境はASUS製のZ790M-Plus PrimeマザーボードにBe Quiet製の500WマルチレールATX電源を搭載している。

この結果が意味するものは極めて大きい。PCが最も長い時間を過ごすアイドル状態において、旧規格の電源は新規格よりも29%も多くの電力を無駄に消費しているのだ。動画視聴やWebブラウジングといった低負荷の作業において、マルチレール電源がいかに非効率に電力を変換し、熱として捨てているかが露見した形だ。さらに、Cinebench R24やFar Cry 6などの高負荷テストにおいても、V3は12%の効率優位性を保っている。

個人ユーザーの電気代というスケールで見れば微々たる差に思えるかもしれない。しかし、数千台、数万台のPCを導入する企業や教育機関の視点に立てば、この29%のアイドル効率向上は、膨大な運用コストの削減とカーボンフットプリントの劇的な低下をもたらす。HPやLenovo、Dellといった大手OEMがこぞってATX12VO規格を推進する最大の理由がここにある。

覇権の行方。マザーボードメーカーとの力学と未解決のトレードオフ

技術的な優位性がこれほど明確であるにもかかわらず、ATX12VO規格が自作PC（DIY）市場で普及するには、まだ高く険しいハードルが残されている。その根源的な理由は、エコシステムの移行に伴う「コストと発熱の押し付け合い」だ。

従来の電源ユニットが担っていた5Vや3.3Vへの降圧回路をマザーボード側に移管するということは、マザーボードの製造コストが直接的に跳ね上がることを意味する。さらに、DC-DCコンバータが基板上に配置されることで、マザーボードメーカーは新たな熱源の冷却対策を迫られる。OEMメーカーであれば、ケース、マザーボード、電源を独自の設計でパッケージ化できるため、全体のコスト最適化が可能だ。しかし、規格化された汎用パーツを組み合わせるDIY市場において、高価になったマザーボードを消費者が素直に受け入れるかは未知数である。

ただし、市場の潮目は変わりつつある。現在、次世代ハイエンドGPUなどが要求する過渡応答性能は、旧来のATX電源設計の限界を完全に露呈させ始めている。数百ワットの電力がミリ秒単位で乱高下する環境において、PMBUSによるI_PSU%信号の保護機能のようなインテリジェントな監視システムは、もはや贅沢品ではなく必須の安全装備となる可能性が高い。この極端な電力要件のさらなる高まりが、数年内にDIY市場におけるATX12VO普及の強制的なトリガーになることが予測される。

ATX12VO V3は、PCというシステムのエネルギー効率を極限まで絞り出すための最適解である。コネクタの極小化によって基板設計の自由度を高め、PMBUSの導入によって電源を真のスマートデバイスへと昇華させた。数十年にわたりPC業界を支配してきた24ピンの呪縛を断ち切る準備は、技術的にはすでに整っている。残された最後のピースは、この抜本的な構造転換を、保守的な自作PC市場のエコシステムにどうやって受け入れさせるかというビジネス上の戦略にある。Intelが描く電力管理の未来図は、果たして市場の隅々にまで浸透するのか。業界の規格争いは、新たな局面を迎えようとしている。
