長年にわたり、LPDDR（Low Power Double Data Rate）規格は、スマートフォン、タブレット、および薄型軽量のノートPCなど、バッテリ駆動を前提とした電力制約の厳しいエッジデバイス向けの最適なメモリソリューションとして設計・進化を続けてきた。その名の通り「Low Power（低電力）」であることが最大の特徴であり、絶対的な帯域幅や容量の拡張性においては、データセンター向けのRDIMM（Registered DIMM）などの標準的なサーバー用DDR規格に対して一歩譲る立場にあった。しかし、JEDEC Solid State Technology Association（半導体技術協会）のJC-42.6サブコミッティが新たに公開した次世代規格「LPDDR6（JESD209-6）」のロードマップは、この伝統的なメモリ規格の主戦場が、モバイルデバイスから巨大なAIデータセンターやハイパフォーマンス・アクセラレーテッド・コンピューティングへと急速に移行している事実を明確に示している。
現代のコンピューティング環境において、AIインファレンス（推論）およびモデルのトレーニング（学習）といったワークロードが爆発的に増加する中、データセンターのハードウェアアーキテクチャは深刻な壁に直面している。それは、プロセッサ（CPU/GPU）の演算能力の向上に対して、データを供給するメモリの帯域幅（バンド幅）と物理的な搭載容量が追いつかない「メモリの壁」という問題である。JEDECがプレビューしたLPDDR6の最新アップデートは、これらの過酷な要件に対する直接的かつ野心的な技術的回答である。省電力性というLPDDR本来の極めて重要な利点を維持したまま、AIスケールの巨大なメモリフットプリントに正面から対応するため、物理層のインターフェース設計からモジュール規格に至るまで、劇的なアーキテクチャの変更が加えられている。
x6サブチャネル構成が実現する512GBの超高密度実装メカニズム
LPDDR6アーキテクチャにおける最も注目すべき技術的ブレイクスルーは、前世代であるLPDDR5やLPDDR5Xの物理的限界を大きく突破する、最大512GBという前例のないモジュール密度の実現である。データセンターにおける大規模言語モデル（LLM）のような数百億から数兆のパラメータを持つAIモデルを効率的に処理するためには、システム全体でテラバイト級の超高速メモリ空間が要求される。この巨大な密度を現実のものとするため、JEDECはLPDDR規格の物理層インターフェース設計に抜本的なメスを入れた。
従来のLPDDR規格は、基本となるインターフェース幅をバイナリ（2の累乗）ベースで構成してきた。しかし、LPDDR6ではこのアプローチから脱却し、より狭いデータバスを持つ「x6（6ビット）サブチャネルモード」を新たに導入している。全体のインターフェース幅をx16からx24へと拡張しつつ、x12やx6といった非バイナリ（非2の累乗）の柔軟なサブチャネル構成を許容することで、DRAMダイあたりのインターフェース面積とピン数を極小化している。
この微細化されたサブチャネル設計がもたらす最大の利点は、パッケージング技術との親和性にある。インターフェースが狭まることで、メモリメーカーは単一の物理的なパッケージ内部により多くのDRAMダイを積層・実装（スタッキング）することが物理的に可能になる。結果として、マザーボード上の配線領域（プリント基板上のフットプリント）を増やすことなく、コンポーネント単位およびメモリチャネル単位での総容量が劇的に底上げされる。現在のAIハードウェア市場において、GPUの演算能力に対して広帯域大容量メモリ（HBM）の供給不足がボトルネックとなっている状況を鑑みれば、メインメモリの領域で512GBという超高密度を実現するx6サブチャネル技術は、AIの学習と推論のスループットを根本から引き上げる重要なドライバとなる。
SOCAMM2モジュールの標準化とデータセンター特有の運用性確保

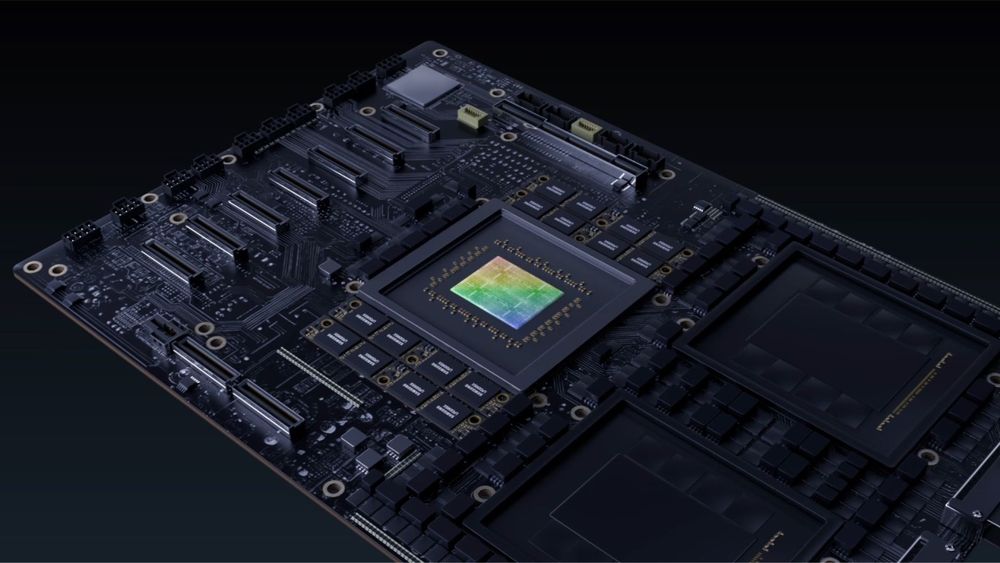

LPDDRのデータセンター環境への本格的な進出を象徴するもう一つの要素が、LPDDR6ベースの「SOCAMM2（Small Outline Compression Attached Memory Module 2）」モジュール規格の公式な開発である。従来、LPDDRメモリはその電気的な特性と高速な信号伝送の要件から、マザーボードへの直付け（はんだ付け）を前提としていた。しかし、故障時のモジュール単位での交換（保守性・サービサビリティ）や、将来的な容量のアップグレードが不可欠なデータセンター環境において、マザーボード直付けは致命的な運用上の弱点となる。
SOCAMM2は、LPDDRメモリの極めて優れたパフォーマンスと電力効率を維持したまま、DIMMのようなソケット経由での着脱・交換可能性を両立させるために設計されたコンパクトなモジュール・フォームファクタである。すでにAIインフラストラクチャの最前線では、NVIDIAの次世代システム「NVL72」ラックアーキテクチャなどにおいて、先行してLPDDR5X仕様のSOCAMM2モジュールが採用されており、高密度実装と優れた運用保守性のトレードオフを解消するソリューションとして実績を上げつつある。JEDECはLPDDR6においてもこのSOCAMM2規格を公式な標準として推進し、既存のデータセンターインフラストラクチャからのスムーズなアップグレードパスを業界全体に提供している。
さらに、エンタープライズやデータセンター特有の高度な要求に応えるため、LPDDR6には「フレキシブル・メタデータ・カーブアウト」という新たな機能が盛り込まれた。これは、ピーク時のデータスループットへの影響を最小限に抑制しつつ、各サーバーの具体的な信頼性要件に応じて、ユーザーデータを格納する実容量と、エラー訂正（ECC）などのメタデータ管理に割り当てる領域のバランスを動的に調整・切り分ける（カーブアウトする）機能である。ミッションクリティカルなシステムからコスト重視のエッジ推論サーバーまで、要求されるRAS（信頼性、可用性、保守性）レベルに合わせた柔軟なメモリ空間の設計が可能になる。
Processing-in-Memory（PIM）が書き換えるフォン・ノイマン・アーキテクチャ
容量やフォームファクタの進化に加えて、LPDDR6のロードマップにおける極めて野心的な技術的ハイライトが、「LPDDR6 Processing-in-Memory（PIM）」規格の開発である。PIMは、その名の通りデータが格納されているメモリモジュールの内部に、直接的な演算処理能力（プロセッシング機能）を物理的に統合するアプローチである。これは、CPUやGPUと独立したメモリの間でデータを往復させることを前提とした、従来の「フォン・ノイマン型アーキテクチャ」が抱える構造的なボトルネックを根本から解消する手法である。
現代の高度なAIインファレンス（推論）ワークロードにおいて、システム全体の消費電力と処理遅延（レイテンシ）の大部分は、純粋な演算処理そのものではなく、プロセッサとメモリ間で膨大なデータを移動させる「データ・シャトリング（データバス間の往復）」によって引き起こされている。LPDDR6 PIMは、データが存在するDRAMチップのすぐそばで並列演算を実行することにより、この無駄なデータの移動距離と通信頻度を極限まで短縮する。結果として、インターコネクトによるデータ転送のレイテンシが劇的に削減されると同時に、広帯域のデータバスを高速に駆動するための消費電力が大幅に低下する。
SamsungやSK hynixといった主要なシリコンベンダーは、すでにHBM（High Bandwidth Memory）や独自のカスタムモジュールにおいてPIM技術の研究開発を長年進めてきた実績がある。今回、JEDECがLPDDR6の枠組みの中でPIMを公式な標準規格（スタンダード）として取り込む意義は計り知れない。特定のベンダーに依存しないオープンな標準化が行われることで、ハードウェア設計者とソフトウェア開発者の広範なエコシステムにおいて、メモリ内演算を活用した新しいコンパイラや最適化アルゴリズムの開発が一気に加速することになる。
コンピューティングインフラの主導権を握る「メモリ中心」へのシフト
JEDECのMian Quddus理事長が言及するように、これらの革新的な新機能は現在もJC-42.6サブコミッティによる厳格な技術的評価が行われており、正式な仕様書の最終発行に向けた細かな調整が続いている。しかし、テクノロジー業界はすでにこのLPDDR6という新しい標準の到来を前提として強気に動き出している。
例えば、ファウンドリおよびIPプロバイダであるInnosiliconは2026年初頭という早い段階で、データピンあたり14.4Gbpsという驚異的な超高速転送を達成した初の商用LPDDR6 IPの出荷を開始している。また、AMDが2027年にエンタープライズ市場への投入を予定している次世代データセンター向けCPU「EPYC（コードネーム：Verano）」や、ハイエンドノートPC・エッジAI向けの次世代APU「Medusa Halo」において、これら大容量かつ超広帯域なLPDDR6およびSOCAMM2アーキテクチャが全面的に採用されるとの強力な観測も業界内で有力視されている。
LPDDR規格のアーキテクチャは、初期の「モバイルデバイスの省電力化」という限定的な設計想定を超え、完全に別の次元へと進化を遂げている。x6サブチャネルなど極小化されたインターフェースによる物理的な超大容量化、SOCAMM2モジュール化によるエンタープライズ運用性の向上、そしてPIMによるメモリ内での自律的な演算能力の獲得。これらの技術的集大成は、データセンターの設計思想そのものを、プロセッサ中心から「メモリ中心（メモリ・セントリック）」へと劇的に再構築するパラダイムシフトに他ならない。巨大化・複雑化の途をたどるAIインフラストラクチャにおいて、メモリはもはやシステムに従属する単なる「一時的な記憶媒体」という立場を完全に離れ、演算パフォーマンスの限界とデータセンター全体の電力効率を根本から規定し、統制する最も重要な中核プラットフォームとして機能し始めている。
