100年来の物理法則を破る「一方通行の熱放射」：次世代デバイスが拓く排熱ゼロの未来

夏の直射日光を浴びたアスファルトが夜になっても熱を放ち続けるように、あらゆる物体は自らの温度に応じた赤外線を周囲へ放射している。19世紀の物理学者グスタフ・キルヒホッフが定式化したように、物体が特定の方向から熱を吸収する割合と、同じ方向へ熱を放射する割合は等しいという「相反性」が、長らく自然界の絶対的なルールとして君臨してきた。

100年来の物理パラダイムと「熱の再利用」を阻む壁

キルヒホッフの法則が支配する世界では、物体は来た道へそのまま熱エネルギーを返す鏡のような振る舞いを見せる。この性質は熱力学の基本原理として物理学の根底を支えてきた。その一方で、熱の吸収と放射を独立して制御できないという事実は、現代の熱エネルギー変換や熱マネジメント技術において大きな制約を生んでいる。

もしある方向から熱を効率よく吸収し、全く別の方向へ熱を放出する「非相反」な熱放射デバイスが実現すれば、排熱の再利用や放射冷却の効率は飛躍的に向上する。具体的には、熱を電気に変換する熱光発電システムにおいて、高温の熱源からエネルギーを吸収しつつ、低温の冷却側へ向かってのみ選択的に熱を放射する理想的なダイオードが構築できる。また、赤外線センサーにおいても、標的からの信号だけを受信し、自らの熱放射によるノイズを別方向へ逃がすことで、これまでにない高感度なセンシングが可能になる。しかし、自然界の基本法則を破ることは容易ではなく、このブレイクスルーには光と熱の振る舞いを根本から書き換える新しい材料設計が求められていた。

既存技術の限界：「斜め入射」と「揮発性」のジレンマ

この相反性を破るための有力な手段として、外部から磁場を加えることで光の伝搬特性を非対称にする磁気光学材料が長年研究されてきた。とくにインジウム・ヒ素（$\text{InAs}$）のようなドープされた半導体は、磁場下で光の偏波面を回転させる性質を示し、時間反転対称性を破る強力なツールとなる。しかし、既存の非相反熱放射デバイスは深刻な設計上の妥協を強いられている。

光の流れに方向性を持たせるためには、光が物質の表面に沿って進むための強い面内運動量が必要となる。そのため、従来の手法では光源に対して60°以上の極端な斜め入射で運用しなければならなかった。これほど浅い角度ではデバイス表面が受け止める幾何学的な投影面積が小さくなり、実効的な放射電力が大幅に低下してしまう。さらに、近年の研究で用いられてきた酸化バナジウム（$\text{VO}\_2$）などの熱的相変化材料は、特定の温度帯を維持している間しか機能しない。磁場や電圧といった外部からの刺激を絶った瞬間、非相反性は消失する。特定の熱放射パターンを保持するためには連続的な電力供給が不可欠であり、エネルギー効率を高めるためのデバイスが自らエネルギーを消費するという矛盾を抱えていた。

「スロープ」と「動く歩道」が3°の垂直入射を可能にする

この物理的なトレードオフと電力消費の壁を突破するため、大阪公立大学や京都大学、シンガポール工科デザイン大学などの国際共同研究チームは、異なる性質を持つ二つの材料を組み合わせたハイブリッドメタグレーティングを理論的に設計した。基盤となるのは、磁場によって光に対する応答が変化する磁気光学半導体$\text{InAs}$の導波路だ。その上に、記録メディアで馴染み深い相変化材料であるゲルマニウム・アンチモン・テルル合金（$\text{Ge}\_2\text{Sb}\_2\text{Te}\_5$、以下GST）の周期的な凹凸構造を配置している。

この構造において、$\text{InAs}$層は、光の進行方向によって伝搬速度を変える「動く歩道」の役割を担う。しかし、真正面から入射する光には面内の運動量が不足しており、そのままではこの歩道にうまく乗ることができない。そこで上部のGSTグレーティングが、斜め方向の運動量を補う「スロープ」の働きを見せる。入射した赤外線はグレーティングによって適切に回折し、$\text{InAs}$導波路内の共鳴モードへと効率よく導かれる。

シミュレーションの結果、このデバイスは波長13.24 µmの赤外線に対し、わずか3°というほぼ垂直な入射角で0.90という極めて高い非相反係数を記録した。この数値は、ある方向からの赤外線を強力に吸収する一方で、反対方向からの赤外線はほとんど吸収せず弾き返すことを意味している。水の流れる配管に取り付けられた逆止弁のように、一方向への熱の移動だけを許容する構造を、実用的な垂直入射の領域でついに確立した。

【Fig. 1 挿入位置】

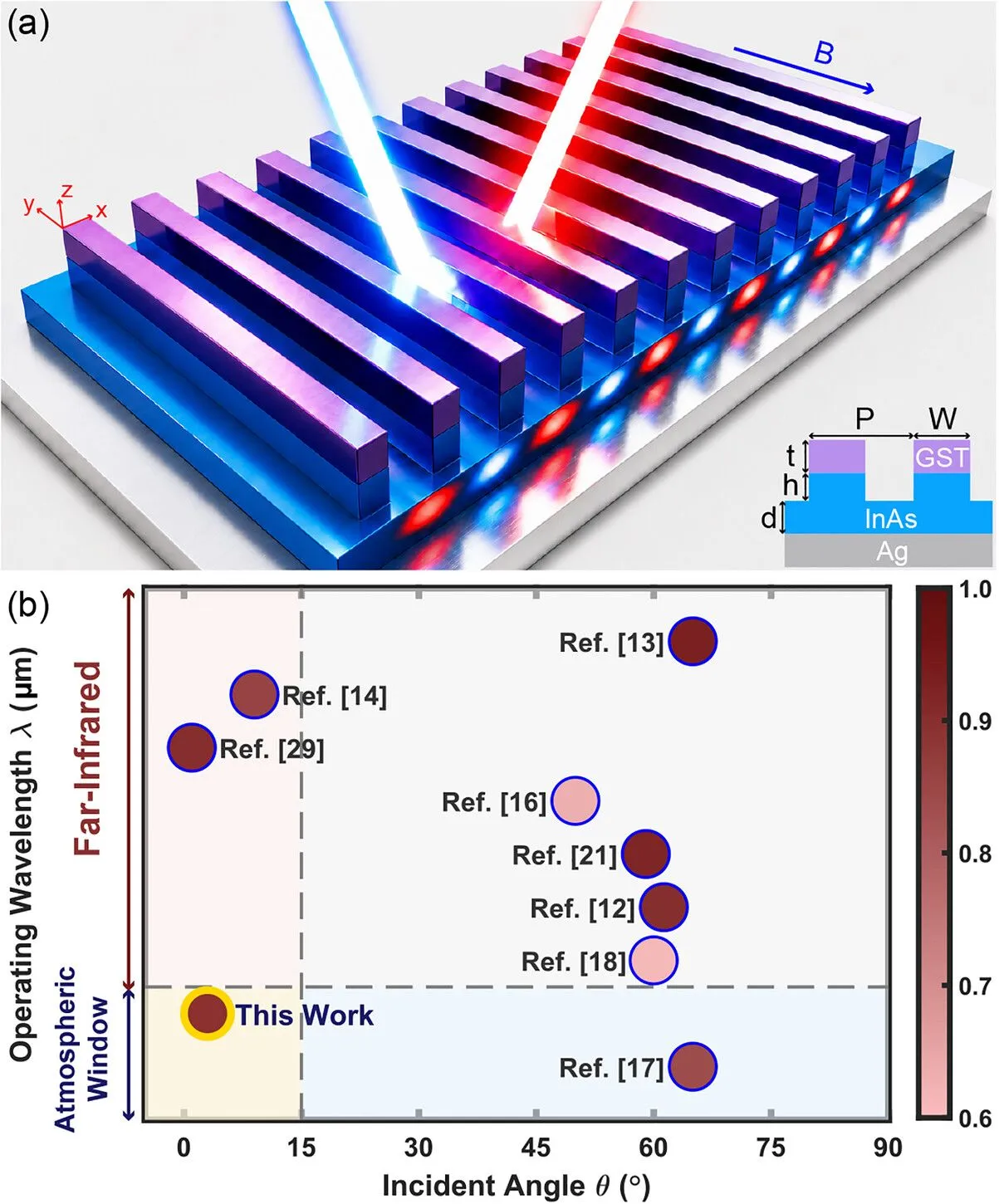

概要文: これまでの非相反熱放射デバイスが抱えていた「入射角と波長」のトレードオフ。既存の研究（青い円）が極端な斜め入射や遠赤外線領域に制約される中、本研究（金色の円）はほぼ垂直な角度で大気中の透過窓に適合する波長帯域を実現した。 Credit: Y. M. Qing, et al., Laser & Photonics Reviews (2026). DOI: 10.1002/lpor.71438

電源を抜いても状態を保つ「熱の不揮発性メモリ」

本研究の最も革新的な点は、GSTの相変化を利用して非相反性のON/OFFを切り替え、さらにその状態を保持電力0 Wで維持し続ける仕組みにある。GSTはレーザーや熱の短いパルスを与えることで、原子が不規則に並んだアモルファス状態と、規則正しく並んだ結晶状態を行き来する。アモルファス状態では強い非相反性を示す（ON状態）が、結晶状態へ移行すると非相反性は消失する（OFF状態）。

一度この相転移を起こせば、電源プラグを抜いても状態は固定される。これは既存の$\text{VO}\_2$を用いたデバイスが抱えていた「揮発性」の課題を完全に克服するものだ。デバイスが自律的に熱の流れを記憶するこの性質は、環境の温度変化に左右されない安定した熱マネジメントを実現し、チップ上に集積された熱的ロジック回路やメモリとしての応用すら予感させる。

なぜ非相反性は消えるのか：空間の再配置と損失の相乗効果

では、GSTが結晶化すると、なぜ見事に非相反性がオフになるのだろうか。研究チームは、非エルミート摂動論と呼ばれる理論枠組みを用いて、このスイッチングの背後にある微視的なメカニズムを解明した。結晶化によって材料が光を吸収しやすくなり、共鳴が妨げられる。しかし、非相反性の消失を決定づける要因は他に2つ存在する。

第一の要因は「空間的な光の再配置」だ。GSTが結晶化して屈折率が上昇すると、それまで$\text{InAs}$層の内部に強く閉じ込められていた光のエネルギーが、上部のGST層へと引き上げられる。非相反性を生み出す磁気光学効果は$\text{InAs}$層の中でしか発生しない。そのため、空間的な光の分布が磁気光学材料からズレることで、効果自体が構造的に無効化されてしまう。

第二の要因は「損失によるダンピング」である。$\text{InAs}$層に留まったわずかな光も、結晶化したGSTの高い光吸収率の影響から逃れることはできない。この強力なエネルギー損失によって共鳴の品質（Q値）が著しく低下し、非相反的な位相シフトを蓄積するためのコヒーレンスが破壊される。これら二つの物理現象が相乗的に働くことで、熱放射の完全なスイッチングが達成される。

【Fig. 6 挿入位置】

概要文: 相変化材料GSTの結晶化に伴う光の吸収と非相反性の分離。GSTが結晶化すると、構造内の光の分布が劇的に変化し、熱放射の非相反性が完全に消失（スイッチOFF）する様子を示している。 Credit: Y. M. Qing, et al., Laser & Photonics Reviews (2026). DOI: 10.1002/lpor.71438

特性	従来の非相反熱放射デバイス	本研究のハイブリッドメタグレーティング
実効的な入射角	60°以上（極端な斜め入射）	3°（ほぼ垂直）
動作状態の保持	連続的な外部電力が必要（揮発性）	電源不要で記憶（不揮発性）
制御のメカニズム	磁場・電気の印加中のみ機能	相変化材料（GST）の構造相転移

既存の半導体プロセスがもたらす量産への道筋

いかに優れた理論であっても、製造が困難であれば絵に描いた餅に過ぎない。過去に提案された非相反デバイスの中には、特殊なトポロジカル材料（ワイル半金属など）を用いるものがあり、産業的な量産には高いハードルが存在した。しかし、今回提案されたハイブリッドメタグレーティングは、現代の半導体産業において確立されたファブリケーション技術と極めて相性が良い。

$\text{InAs}$の基板上にGSTをスパッタリングで堆積させ、一度のリソグラフィーとドライエッチングで垂直な凹凸構造を一括形成するトップダウン方式が想定されている。特殊な材料合成に依存せず、実績のある磁気光学半導体と市販の光ディスク技術の延長線上にある材料を組み合わせた点は、実験的な実証と将来の社会実装に向けた現実的なアプローチだ。

次世代のエネルギーマネジメントが迎える新たな局面

特定の波長と方向だけで熱をやり取りできるこの技術が実用化されれば、産業界に及ぼすインパクトは計り知れない。

例えば、大量のデータ処理を担うデータセンターの冷却システムにおいて、周囲の熱を特定の冷却パネルに向けてのみ一方通行で放射するチップスケールの熱マネジメントが実現するかもしれない。また、無数のデバイスが自律的に連携するIoTセンサー網において、電力を一切消費せずに周囲の環境変化（赤外線シグナル）を記憶し続けるパッシブな監視システムが構築できる。これらは従来の揮発性デバイスでは到達できなかった領域だ。

理論上の実証から現実のデバイスへの落とし込みには、いくつかの技術的課題が待ち受けている。ナノスケールでのGSTの相変化を局所的に制御する集積技術の確立や、動作に必要となる磁場（現状は病院のMRIと同程度の1 T）のさらなる低減が必要となる。また、室温環境下で長期的に安定した動作を担保するための構造最適化も避けられないステップだ。

光と熱の振る舞いを物理法則の限界ギリギリで操るこのアプローチは、エネルギーの消費を抑えながら高度な制御を可能にする。熱を不要な排泄物として捨てるのではなく、知的な制御対象として扱う次世代の技術基盤が、ここから立ち上がろうとしている。
