米国立再生可能エネルギー研究所（NREL）が、電力変換技術の歴史を塗り替える可能性を秘めた新型シリコンカーバイド（SiC）パワーモジュール「ULIS」を発表した。従来比5倍という驚異的なエネルギー密度と、弱点とされてきた寄生インダクタンスを最大9分の1にまで抑え込むことに成功。この技術は、爆発的に増大するデータセンターの電力需要から、次世代航空機「空飛ぶクルマ」、さらには核融合炉といった未来のエネルギーシステムまで、あらゆる領域に革命をもたらす起爆剤となるかもしれない。
なぜ今、電力変換効率が世界の最重要課題なのか
我々の社会は、空前の電力需要爆発の入り口に立っている。その主な要因は二つ。一つは、生成AIの急速な普及を背景としたデータセンターの増設ラッシュだ。国際エネルギー機関（IEA）の報告によれば、データセンターの電力消費量は2026年までに、日本の総電力消費量に匹敵する1,000TWh以上に達する可能性がある。これは現在の約2倍の数値であり、エネルギーインフラへの負荷は計り知れない。
もう一つの要因は、言うまでもなく電気自動車（EV）へのシフトを中心とした輸送手段の電化である。これら二つの巨大なトレンドは、発電量を増やすだけでなく、「生み出した電力をいかに無駄なく、効率的に使うか」という電力変換技術の重要性を極限まで高めている。
ここで鍵を握るのが、SiC（シリコンカーバイド）に代表される次世代のパワー半導体だ。従来のシリコン（Si）製半導体に比べ、高電圧・大電流に強く、電力損失が少ないSiCは、電力変換器（インバータやコンバータ）の小型化と高効率化を実現する切り札とされてきた。SiCパワー半導体市場は、2030年には84億ドルを超える巨大市場へと成長すると予測されており、まさに技術開発競争の主戦場となっている。
しかし、SiCの持つポテンシャルを最大限に引き出すには、半導体チップそのものの性能だけでなく、それを内蔵する「パワーモジュール」の設計が極めて重要になる。このモジュール内部で発生する、意図しない抵抗成分「寄生インダクタンス」が、SiCの高速スイッチング性能の足かせとなっていたのだ。この長年の課題に対し、NRELが提示した回答が、今回発表された「ULIS（Ultra-Low Inductance Smart）」なのである。
NRELの回答「ULIS」- 従来技術の限界を打ち破るスペック
NRELが開発したULISは、単なる改良版ではない。電力変換の世界において、まさに“ゲームチェンジャー”と呼ぶにふさわしい、圧倒的なスペックを誇る。
ULISの基本仕様:
- 電圧・電流: 1200ボルト、400アンペア
- 半導体: シリコンカーバイド（SiC）
特筆すべきは、その性能向上率だ。
- エネルギー密度5倍: 同じ体積で5倍の電力を扱えることを意味する。これにより、パワーコンバータの大幅な小型化・軽量化が可能になる。例えば、航空機やEVのように、1グラムでも重量を削りたいアプリケーションにおいて、これは決定的な優位性となる。
- 寄生インダクタンスを7～9倍低減: これがULISの最も革新的な点だ。寄生インダクタンスは、電流が急激に変化する際に電圧の乱れ（サージ電圧）を引き起こし、電力損失やシステムの不安定化を招く元凶だった。これを劇的に低減したことで、SiC半導体が持つ本来の超高速スイッチング性能を極限まで引き出すことが可能になった。結果として、変換効率が飛躍的に向上し、「電気を無駄なく使う」という究極の目標に大きく近づくことができる。
NRELの主任パワーエレクトロニクス研究者であり、本プロジェクトの責任者であるFaisal Khan氏は、「ULISは真のブレークスルーだと考えている。次世代の電力変換器をより安価で、効率的で、コンパクトにする、未来を見据えた超高速パワーモジュールだ」と語っており、その自信を隠さない。
革新の心臓部 – なぜULISは圧倒的な性能を実現できたのか？
ULISの驚異的な性能は、単一の技術ではなく、デザイン、素材、製造プロセス、制御方式という複数のイノベーションの組み合わせによって実現されている。その核心を3つの側面に分けて解き明かしていこう。
① デザインの革命：伝統的な「レンガ」から斬新な「パンケーキ」へ
従来のパワーモジュールは、半導体デバイスを直方体のパッケージ、いわば「レンガ」のような形状の中に配置するのが一般的だった。しかしNRELの研究チームは、この常識を根本から覆した。

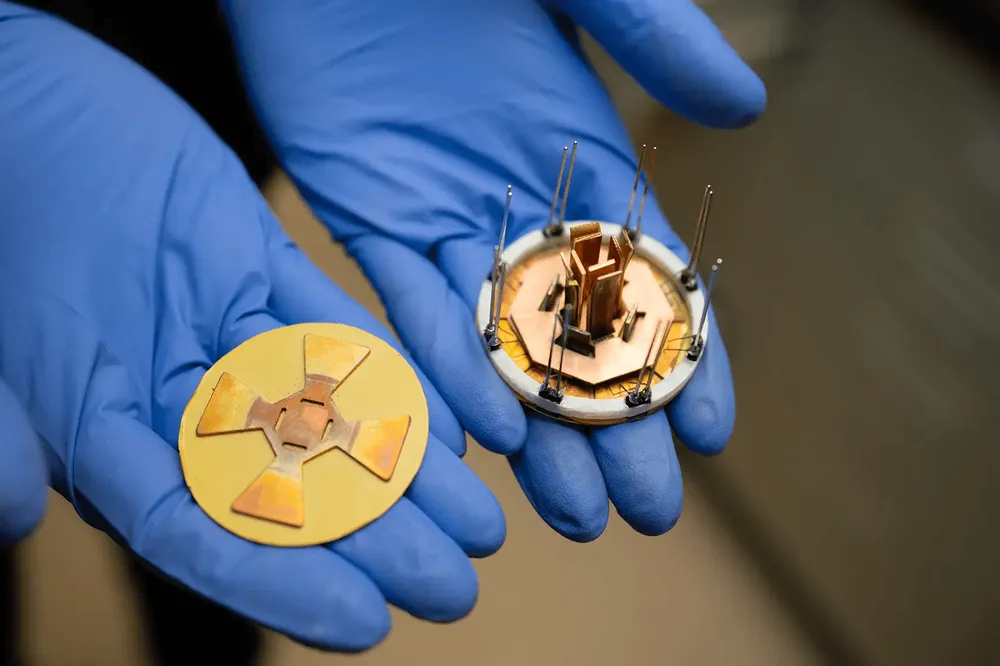

ULISが採用したのは、平たい8角形のディスク状デザインだ。研究チームの一人であるShuofeng Zhao氏によれば、開発初期には「花びらの先端に半導体を配置する」アイデアや、「中空シリンダーの内側に部品を配線する」といった3次元的な構造も検討されたという。しかし、それらは製造コストが高すぎたり、加工が困難だったりといった壁に突き当たった。
ブレークスルーは、発想を転換し、デザインを「パンケーキのように平たく押しつぶした」時に訪れた。この2次元的なフラットデザインは、以下の劇的な効果をもたらした。
- 高密度実装: 限られた面積により多くのデバイスを配置でき、パッケージ全体の小型化・軽量化に直結した。
- 磁束キャンセリングの最大化: 電流経路を巧みに設計することで、電流が流れる際に発生する磁界（磁束）を互いに打ち消し合わせる「磁束キャンセリング」効果を最大化した。これが、寄生インダクタンスを劇的に低減できた最大の理由である。電流の通り道が近接し、逆方向に流れるループを形成することで、不要な磁界の発生を根元から断つのだ。
- 製造の容易化: 3次元の複雑な構造に比べ、2次元的なレイアウトは製造プロセスを大幅に簡素化し、低コスト化への道を開いた。
この「レンガからパンケーキへ」というデザイン思想の転換こそが、ULISの性能を飛躍させた第一の原動力なのである。
② 素材と製造プロセスの革新：数千ドルから数百ドルへのコストダウン
どれほど高性能でも、製造コストが高すぎては普及はおぼつかない。ULISのもう一つの特筆すべき点は、その驚異的な低コスト化にある。
従来のパワーモジュールでは、発生する熱を効率的に逃がすため、銅のシートをセラミック製の基板に直接接合する手法が一般的だった。これは効果的である一方、素材が硬く、加工の自由度が低いという欠点があった。
ULISは、この常識にもメスを入れた。銅を接合する相手として、セラミックではなく「Temprion」と呼ばれる柔軟なポリマー素材を採用したのだ。この選択が、製造プロセスに革命をもたらす。
- 加工の容易さ: Temprionは圧力と熱を加えるだけで容易に銅と接合でき、広く普及している一般的な機械設備での加工が可能だ。NRELの研究者ジョシュア・メジャー氏は、NREL内の設備だけを使い、この複雑なアーキテクチャを安価に構築するためのいくつかの製造イノベーションを考案したという。
- 劇的なコスト削減: これらの工夫により、ULISの製造コストは、従来の数千ドルレベルからわずか数百ドルレベルにまで引き下げられた。これは、研究室レベルの試作品の話ではなく、量産を見据えた設計段階でのコストダウンであり、市場へのインパクトは計り知れない。
高性能化と低コスト化という、通常はトレードオフの関係にある二つの目標を同時に達成した点に、ULISの真の価値があるといえるだろう。
③ 未来を見据えた設計：無線制御と無限の拡張性
ULISの先進性は、物理的な構造や素材だけに留まらない。その運用思想もまた、未来志向で設計されている。
- ワイヤレス制御・監視: ULISは、外部の制御ケーブルを必要としない、低遅延の無線通信プロトコルによって制御・監視が可能だ。この特許出願中の技術により、ULISは完全に独立したユニットとして機能する。これは、まるでLegoブロックのように、必要な場所にポンと置くだけでシステムに組み込めることを意味し、設計の自由度とメンテナンス性を劇的に向上させる。
- 将来性（Future-Proofed）: 現在、ULISはSiC半導体をベースにしているが、その設計は意図的に「将来の技術」を見据えて作られている。今後さらに高性能化が見込まれるGaN（窒化ガリウム）や、まだ商用化はされていないものの究極のパワー半導体材料として期待されるGaO（酸化ガリウム）といった次世代の半導体デバイスの進歩にも対応できるよう、スケーラブルに設計されているのだ。
つまりULISは、現時点での最高性能を達成しながら、10年後、20年後の技術進化さえも取り込める、息の長いプラットフォームとなる可能性を秘めている。
ULISが変える未来 – 巨大市場ごとのインパクト
ULISの登場は、具体的にどのような変化を社会にもたらすのだろうか。その応用範囲は広く、我々の生活の根幹を支えるインフラから、夢物語だった未来技術の実現まで、多岐にわたる。
データセンターとAIの未来：電力の壁を突破する
前述の通り、AIの進化を支えるデータセンターは、今や世界の電力消費を押し上げる最大の要因の一つだ。ULISの超高効率な電力変換は、サーバーに供給される電力の損失を最小限に抑え、データセンター全体の消費電力を削減する。これは運用コストの削減に直結するだけでなく、冷却に必要な電力も低減できるため、二重の効果が期待できる。2030年に現在の3倍とも予測される電力需要の壁を乗り越え、持続可能なAI社会を実現するための基盤技術となりうる。
次世代航空機：「空飛ぶクルマ」を現実の翼へ
「空飛ぶクルマ」として知られるeVTOL（電動垂直離着陸機）が実用化するための最大のハードルの一つが、バッテリーのエネルギー密度とパワーユニットの重量だ。ULISの「エネルギー密度5倍」という特性は、パワーコンバータを劇的に小型・軽量化し、機体の軽量化、ひいては航続距離の延伸やペイロード（搭載重量）の増加に大きく貢献する。NASAが進める電動航空機推進（EAP）プログラムのような国家プロジェクトにおいても、ULISのような革新的技術は、開発を加速させる重要なピースとなるだろう。
エネルギーグリッドと核融合：次世代インフラの心臓部へ
再生可能エネルギーを電力網に連系させる際や、直流と交流を変換するステーションでは、大規模で効率的な電力変換が不可欠だ。ULISのコンパクトさと高効率は、従来の巨大な変電設備をより小型で分散配置可能なものへと変え、より強靭でスマートな電力網の構築を後押しする。さらに、未来のエネルギー源として期待される核融合炉では、プラズマを制御するために強力なパルス状の電力を供給する装置が必要となる。ULISの超低インダクタンスと信頼性は、こうした極限的な要求に応えるための理想的なコンポーネントとなる可能性を秘めている。
軍事技術：戦場の信頼性を再定義する
ULISが持つもう一つの重要な機能が、自己状態監視と故障予測能力だ。モジュール自らが常に健康状態をモニタリングし、故障の兆候を事前に検知することができる。これは、上空3万フィートを飛行する航空機や、戦闘地域を進む軍用車両といった、一つの故障が生死を分けるような過酷な環境において、決定的に重要な意味を持つ。ULISは、単に性能が高いだけでなく、極限状況下での信頼性という、新たな価値基準を軍事技術にもたらすだろう。
市場への衝撃と業界の地殻変動
ULISの登場は、急成長を続けるSiCパワー半導体市場を大きく変える可能性がある。
現在、この市場はSTMicroelectronics（市場シェア約32.6%）を筆頭に、独Infineon Technologies、米Wolfspeedといった巨大企業が覇権を争っている。特にWolfspeedは、2025年9月に業界をリードする200mm（8インチ）SiCウェハーの商用化を発表するなど、技術革新のペースは非常に速い。
ここに、NRELが「ライセンス供与可能」な技術としてULISを投下した意味は大きい。ULISは特定の企業が独占する製品ではなく、設計思想や製造ノウハウを含めた技術パッケージだ。これにより、既存の市場プレーヤーはもちろん、新規参入企業でさえも、一気に最先端のパワーモジュールを開発・製造できる可能性が開かれる。
これは、既存メーカーにとっては脅威であると同時に、ULISの技術ライセンスを受けることで自社製品の競争力を飛躍的に高める好機ともなり得る。ULISの設計思想が業界のデファクトスタンダードとなれば、パワーモジュール市場の競争軸は、価格や供給力だけでなく、「いかにULISのポテンシャルを引き出すか」という新たなステージへと移行するかもしれない。
ULISは単なる部品ではない、未来社会への起爆剤である
NRELが開発したULISは、単なる高性能な電子部品ではない。それは、エネルギー効率という現代社会が抱える根源的な課題に対する、一つのエレガントな解答だ。
「レンガからパンケーキへ」というデザイン革命は、寄生インダクタンスという長年の技術的制約を打ち破り、ポリマー素材の採用は、高性能と低コストの両立という矛盾を解決した。そして無線制御と将来の拡張性は、この技術が今後数十年にわたって進化し続けることを約束している。
AIの知性がクラウドで育まれ、人々が空を自由に移動し、クリーンなエネルギーが安定的に供給される。ULISは、そんな未来の風景を支える、目には見えない、しかし不可欠な社会インフラの礎となるだろう。今、この小さな8角形のディスクから、世界のエネルギー利用のあり方を根底から覆す、静かだが巨大な革命が始まろうとしている。
