半導体受託製造最大手のTSMCが、次世代の支配権を確固たるものにするため、製造体制の強化を進めている。同社は2026年までに4つの2nm（ナノメートル）プロセス工場を本格稼働させ、月産6万枚を超えるウェハー生産体制を構築する計画であるようだ。この動きはAI時代の爆発的な需要を背景に、技術的リーダーシップを経済的・戦略的支配力へと転換させるための、必要な布石と言えるだろう。
独走態勢を固めるTSMC、2nm量産計画の全貌
TSMCの2nm計画は、台湾南部の高雄（Kaohsiung）と北部の新竹（Hsinchu）という二大拠点で、同時並行かつ猛烈なスピードで進められている。その具体的な進捗は、競合の追随を許さないほどの圧倒的なものだ。
高雄と新竹、二大拠点での同時展開
高雄・南子（Nanzi）サイエンスパーク（Fab 22）:
高雄の拠点では、すでに最初の工場（P1）が月産1万枚規模で量産のマイルストーンに到達したと報じられている。注目すべきは、隣接する第2工場（P2）の動きだ。複数の報道によると、P2ではすでに次世代リソグラフィースキャナーを含む製造装置の搬入が始まっており、作業員が24時間体制で設置を進めているという。早ければ2025年のクリスマス前には試験的なウェハー生産が始まり、年末までには高雄拠点だけで月産3万枚以上の生産能力が確保される見込みだ。さらに、その先には次々世代のA16プロセスを見据えたP3棟、そしてP4、P5棟の建設も計画されており、TSMCの長期的な野心がうかがえる。

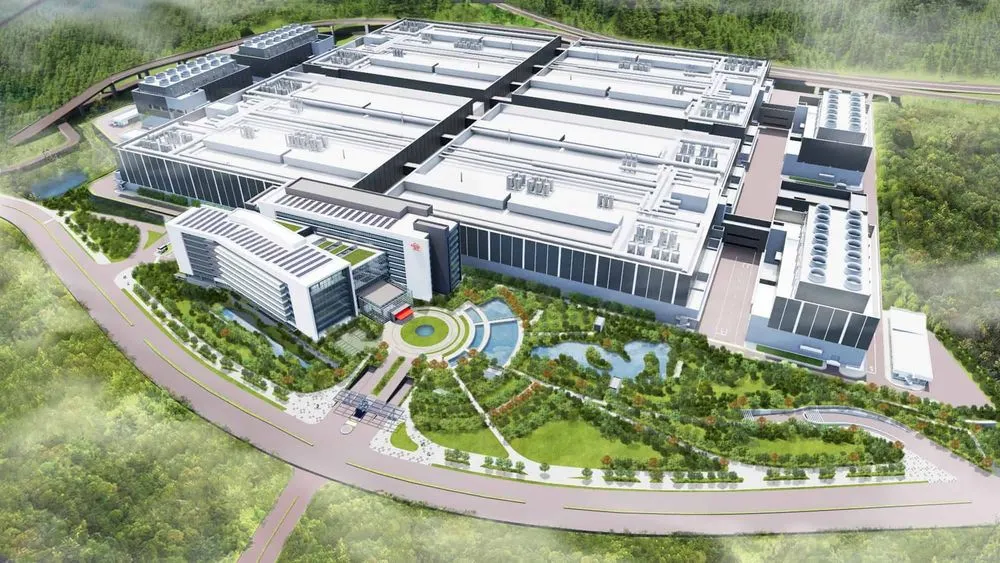

新竹・宝山（Baoshan）地区（Fab 20）:
一方、TSMCのお膝元である新竹でも、計画は着実に進行している。Fab 20のP1棟はリスク評価を伴う初期生産段階を完了し、本格的な量産へと移行。P2棟もすでに建屋が完成し、装置の導入を終えて認定を待つ段階にある。これら新竹の2工場だけで、2025年中に月産3万枚から3万5000枚の生産能力が加わる見通しだ。高雄と合わせ、計画通りに進めば2026年には合計で月産6万枚を超える巨大生産網が完成することになる。
驚異的な立ち上がりと強気の価格設定
この計画の凄みは、その規模とスピードだけではない。背景には、2nmプロセスの技術的な成功がある。サプライチェーンからは、試作段階における歩留まり（良品率）が60%から65%という、最先端プロセスとしては極めて良好な水準に達しているとの情報が漏れ伝わっている。TSMC自身も「予想を上回る」と自信を見せており、この技術的成熟が、Apple、Qualcomm、MediaTekといった巨大顧客からの引き合いの強さに繋がっている。
事実、TSMCによれば、2nmプロセスにおける開発初期段階での顧客からのデザインウィン（採用決定）数は、過去の3nmや5nmの同期を上回る勢いだという。この旺盛な需要を背景に、TSMCは強気の価格設定を打ち出している。2nmウェハー1枚あたりの価格は約3万ドル（約470万円）とされ、現行の3nmから約50%もの大幅な値上げとなる見込みだ。それでも顧客が殺到するのは、TSMCの2nm技術がもたらす価値が、そのコストを上回ると判断しているからに他ならない。
なぜTSMCは2nmで圧勝できるのか？ 技術的優位性と戦略的布石
TSMCが2nm世代で他社を圧倒できる背景には、単なる製造ノウハウの蓄積だけではない、明確な技術的アドバンテージと周到な戦略が存在する。
核心技術「ナノシートGAA」の優位性
2nmプロセスの核心は、トランジスタ構造を従来のFinFETから「ナノシートGAA（Gate-All-Around）」へと刷新した点にある。これは、電流が流れるチャネル（ナノシート）の周囲すべてをゲートで囲むことで、電流のリークを極限まで抑え込む技術だ。これにより、3nm比でスイッチング電力を最大25%削減しつつ、トランジスタ密度を15%向上させるという、性能と電力効率の飛躍的な改善を実現する。
これは、ムーアの法則の限界が叫ばれる中で、その延命を可能にするパラダイムシフトであり、TSMCがこの技術をいち早く安定させたことが、最大の競争優位性となっている。サプライチェーン情報によれば、TSMCの2nmファブのクリーンルーム面積は競合の2倍に達するとも言われており、これはGAA構造の複雑な製造工程に対応するための投資であり、技術的優位を盤石にするための物理的な証と言えるだろう。
3nmの成功体験がもたらす「学習曲線」
TSMCの強さは、3nmプロセスファミリー（N3E, N3P, N3Xなど）の成功によって、さらに強化されている。3nmは2025年第2四半期時点で同社売上の24%を占めるまでに成長し、その量産を通じて得られた膨大なデータと経験、そして顧客との強固な信頼関係が、2nmの迅速な立ち上げを可能にする「学習曲線」効果を生み出している。最先端プロセス開発は、技術だけでなく、サプライチェーン全体の習熟度やエコシステムの成熟度が成功を左右する。TSMCはこの点で、競合に対して数年単位のアドバンテージを築いているのだ。
A16、A14へと続く揺るぎないロードマップ
さらにTSMCは、2nmの先の未来も見据えている。高雄のP3棟ではA16、新竹ではA14といった、さらなる次世代プロセスの導入がすでに計画されている。これは、TSMCが単に現在の王座を守るだけでなく、今後5年、10年先を見据えた長期的な技術ロードマップに基づき、競合が息つく暇も与えない連続的な技術革新を仕掛けていることを示唆している。
2nmが塗り替える半導体業界のパワーバランス
TSMCのこの巨大投資は、半導体業界の勢力図を決定的に塗り替える可能性を秘めている。
IntelとSamsungへの「最終通告」
長年ファウンドリ事業でTSMCを追撃してきたSamsung、そして「IDM 2.0」戦略を掲げ、王座奪還を狙うIntelにとって、TSMCの2nm計画は「最終通告」とも言える厳しい現実を突きつける。Intelの「18A」、Samsungの「SF2」といった対抗プロセスもGAA技術を採用しているが、顧客獲得状況や歩留まりに関する報道を見る限り、TSMCが明らかに先行している。
TSMCが月産6万枚という巨大な生産能力を市場に投入することは、競合が追いつくための時間的猶予と市場シェアを奪い去る、容赦ない一手だ。もちろん、Samsungが歩留まりを劇的に改善し、低コストで2nmチップを供給できれば、TSMＣの価格設定に影響を与える可能性はゼロではない。しかし、現状ではそのハードルは極めて高いと言わざるを得ない。TSMCは、圧倒的な物量と技術力で、競争の土俵そのものを支配しようとしているのだ。
顧客を「囲い込む」強力なエコシステム
Apple、Qualcomm、MediaTekといったファブレスの巨人たちが、こぞって高価なTSMCの2nmにコミットする背景には、単なる性能への期待だけではない。TSMCは、高額な開発コストを懸念する顧客向けに、複数の企業のテストチップを1枚のウェハーに混載して製造する「CyberShuttle」といったサービスを提供している。これは、顧客が次世代プロセスへ移行する際の障壁を下げ、自社のエコシステムに深く「囲い込む」ための巧妙な戦略だ。一度TSMCの最先端プロセスで製品を設計すれば、その設計資産やノウハウは、他社ファウンドリへの乗り換えを困難にする。TSMCは、製造能力だけでなく、顧客との関係性においても強力なロックイン効果を築き上げているのである。
2.5兆ドル市場の支配者へ
アナリストは、TSMCの2nmファブ4棟が、今後5年間で最大2.5兆ドル（約390兆円）もの川下のエレクトロニクス市場の収益を支える可能性があると試算している。この数字が意味するのは、TSMCが生み出すシリコンが、単なる部品ではないということだ。それは、次世代のAI、スマートフォン、HPC（高性能コンピューティング）、そして我々の未来のデジタル社会そのものの進化を規定する、最も重要な基盤となる。
TSMCの今回の発表は、半導体製造という領域を超え、未来のテクノロジーの潮流を決定づける「支配者」としての地位を固めるための、力強い宣言なのである。この巨大な投資がもたらすシリコンの一つ一つが、世界のデジタル経済の新たな羅針盤となることは、もはや疑いようがない。
