現代のエレクトロニクス産業は、目に見えない「熱」との終わりのない闘いを強いられている。電気自動車（EV）の駆動モーターを制御するインバーターから、生成AIの計算処理によって莫大な電力を呑み込む巨大データセンターに至るまで、大電流を制御する過程で生じるエネルギー損失と発熱は、半導体材料の物理的限界を冷酷に突きつけている。
長らくエレクトロニクスの基盤を牽引してきたシリコン（Si）は、その物性の天井に達しつつある。より高い電圧に耐え、より高速に電子をスイッチングするための次世代の担い手として、炭化ケイ素（SiC）や窒化ガリウム（GaN）の実用化が急速に進んでいる。しかし、科学者たちの視線はすでにそのさらに先、未知の領域に属する素材群に向けられている。それが「ウルトラワイドバンドギャップ（UWBG）半導体」と呼ばれる材料である。
中でも、窒化アルミニウム（AlN）は約 6.2 eV という途方もない禁制帯幅（バンドギャップ）を持ち、極めて高い絶縁破壊耐性を誇る。加えて、深紫外光（UVC）を放つ次世代LEDの土台として不可欠な光学的特性を備え、さらには発生した熱を即座に外部へ逃がす極めて優れた熱伝導性をも併せ持っている。究極の高出力パワーデバイスや高周波通信モジュールの心臓部を担う素材として、AlNは理論上、理想的な物理的性質を内包している。
しかし、この究極の素材を「ウェハー基板」として産業利用するためには、絶望的とも言える難題が立ちはだかっていた。それは、結晶の「欠陥」を徹底的に排除した広大な一枚岩、すなわちバルク単結晶を作り出すことの困難さである。結晶の格子内に少しでも原子の乱れがあれば、そこを流れる電子は散乱し、高電圧下ではたちまちデバイスが破壊されてしまう。AlNの化合物そのものの合成は古くから行われてきたが、エレクトロニクスの根幹を支えるほどの完全性を持った巨大な結晶を、いかにして安価な原料から直接練り上げるか。その最適解は長年、暗礁に乗り上げたままだった。
既存材料の死角。熱の壁に阻まれる酸化ガリウムと、窒化アルミニウムの物理的優位性
本題に入る前に、巨大なマクロ文脈においてAlNがいかに特異な立ち位置にいるかを整理しておく必要がある。現在、UWBG半導体の開発レースには複数の有力な候補が存在している。代表的なものが酸化ガリウム（）とダイヤモンドである。
酸化ガリウムは、融液から直接結晶を引き上げる手法（シリコンと同じ製造プロセス）が適用できるため、すでに大口径のウェハーが安価に試作され、産業化への距離が最も近いと目されている。しかし、酸化ガリウムには決定的な物理的弱点がある。それは「熱伝導率の極端な低さ」である。大電力を扱うパワーデバイスにおいて発生した熱を逃がすことができず、冷却メカニズムや高度な放熱パッケージングに莫大な追加コストがかかってしまう。一方でダイヤモンドは究極の熱伝導率と絶縁耐圧を持つが、その硬さゆえにウェハーへの加工やデバイスの作り込みが困難を極める。
| 材料 | バンドギャップ | 熱伝導率 | バルク単結晶の製造難易度 | 産業上の主な課題 |
|---|---|---|---|---|
| SiC | 3.3 eV | 高い | 確立されつつある | 製造コスト、成長速度 |
| 4.8 eV | 極めて低い | 比較的容易（融液成長） | デバイス稼働時の絶望的な熱問題 | |
| ダイヤモンド | 5.5 eV | 究極に高い | 極めて困難 | 加工性、不純物制御の限界 |
| AlN（本研究） | 6.2 eV | 高い | 極めて困難（従来） | 安価なバルク製造プロセスの欠如 |
AlNは、酸化ガリウムを凌ぐ高いバンドギャップを持ちながら、SiCと同等以上の優れた熱伝導率を持つという、まさに「奇跡のバランス」を備えた素材である。しかし、AlNはシリコンや酸化ガリウムのように溶かすことができない（大気圧下では融点を持たず、極めて高温で昇華する）ため、気相から少しずつ結晶を成長させる物理気相輸送法（PVT法）などに頼らざるを得ない。この手法は 2000℃ を超える過酷な高温環境を長期間維持する必要があり、製造コストが天文学的に跳ね上がるという致命的な制約を抱えていた。
暴れ馬の連鎖を断つ。直接窒化法に潜む「粉末化」のジレンマ
高コストなPVT法に代わる手法として、アルミニウム金属の蒸気と窒素ガスを直接反応させてAlNを合成する「直接窒化法」が存在する。手法としては最もシンプルであり、原料コストも極めて低く抑えられる。実際に、自蔓延高温合成法（SHS）などの工業プロセスは、熱を逃がすためのセラミックス原料や樹脂用フィラー材料を大量生産する目的で広く用いられている。
しかし、このプロセスには単結晶育成を拒む強烈な性質がある。アルミニウムと窒素が出会う反応は大きな発熱を伴い、極めて激しく進行するのだ。熱力学の言葉を借りれば、反応が進行しようとする「駆動力」が大きすぎる状態にある。
駆動力が大きすぎる環境下では、空間の至る所で無数の微小な結晶の「核」が同時多発的に発生してしまう。これを山腹を転がり落ちる巨大な岩に例えるなら、急すぎる傾斜（過剰な駆動力）によって岩石が制御を失い、途中で粉々に砕け散って無数の微細な破片となって谷底に降り注ぐようなものである。結果として得られるのは、多結晶の無秩序な粉末ばかりであった。条件を微調整した先行研究においても、一方向にのみ伸びた極小のナノワイヤ（太さ数百ナノメートル程度）を得るのが限界だった。
産業応用において真に求められるのは、数センチメートルからインチサイズに及ぶ広大な面積を持った単一の規則正しい配列である。無数に散らばる核生成の暴走を鎮め、限られた少数の種に対してのみ持続的に材料を供給し、規則正しく原子を積み上げていくには、一体どうすればよいのか。東北大学多元物質科学研究所の李森助教、福山博之教授らの研究グループが導き出した答えは、反応の環境を「熱力学的平衡の境界線」に極限まで寄せるという、精緻で大胆な計算戦略であった。
臨界温度 2084 K で見出した静寂。見えない駆動力を操る設計図
物質が相を変え、新たな結晶構造を形成するかどうかは、系が持つエネルギーの差、すなわち「熱力学的な駆動力（）」によって厳密に支配されている。駆動力が正（プラス）であれば物質は結晶化へと突き進み、負（マイナス）であれば分解へと向かう。研究チームは、この の値を限りなくゼロに近い状態、すなわち「近平衡状態」に保つことで、過剰な核の発生を抑え込む環境を計算によって導き出した。

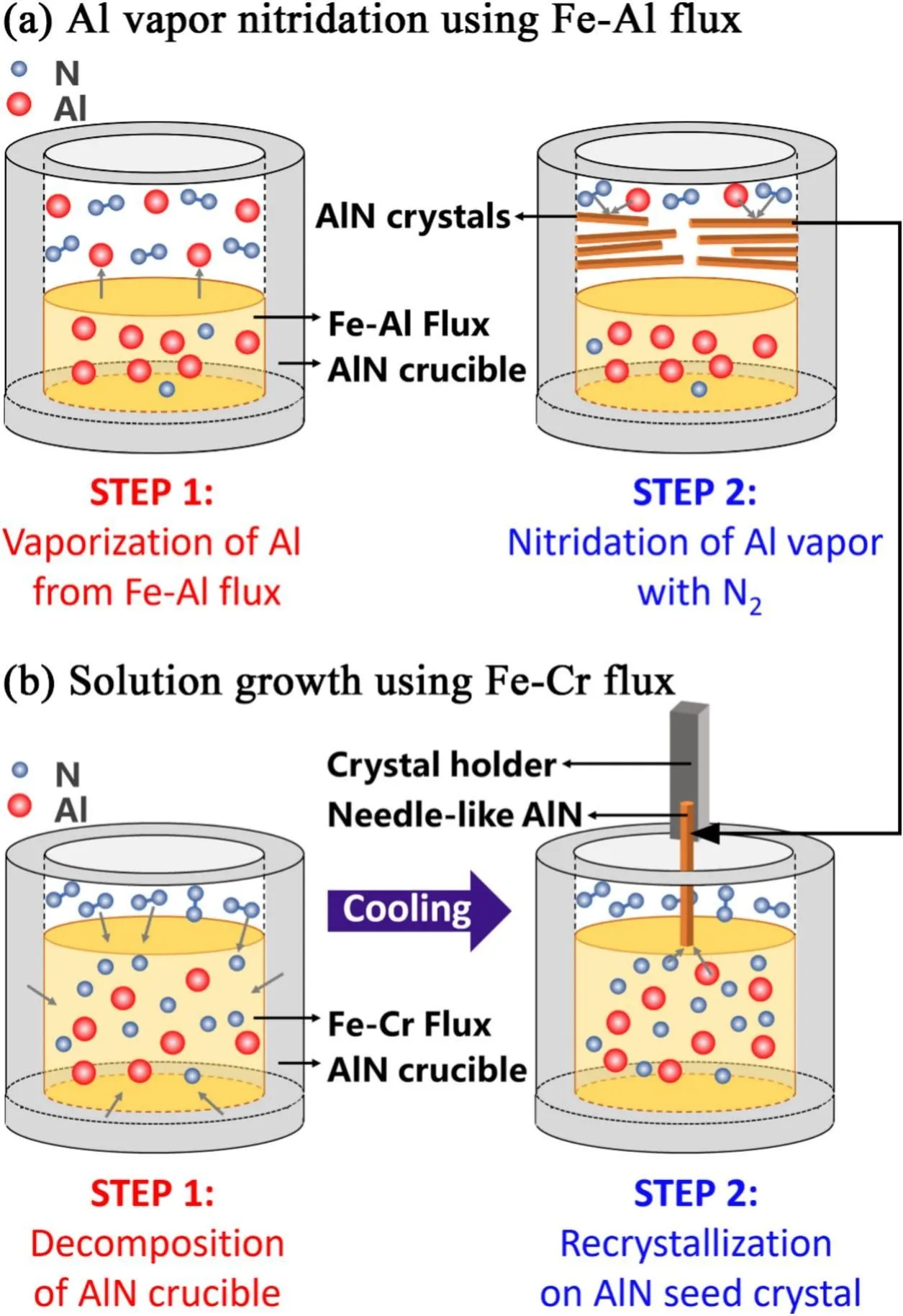

彼らは、純粋なアルミニウムではなく、鉄とアルミニウムの合金（Fe-20 mol% Al）を溶媒（フラックス）として用いた。鉄を混ぜることで、アルミニウム蒸気が飛び出す勢い（活量）を適度に抑え込むことができる。さらに、反応空間を満たす窒素ガスの圧力を大気圧よりもはるかに低い 0.04 bar に固定し、温度を 2033 K から 2153 K の範囲で制御した。

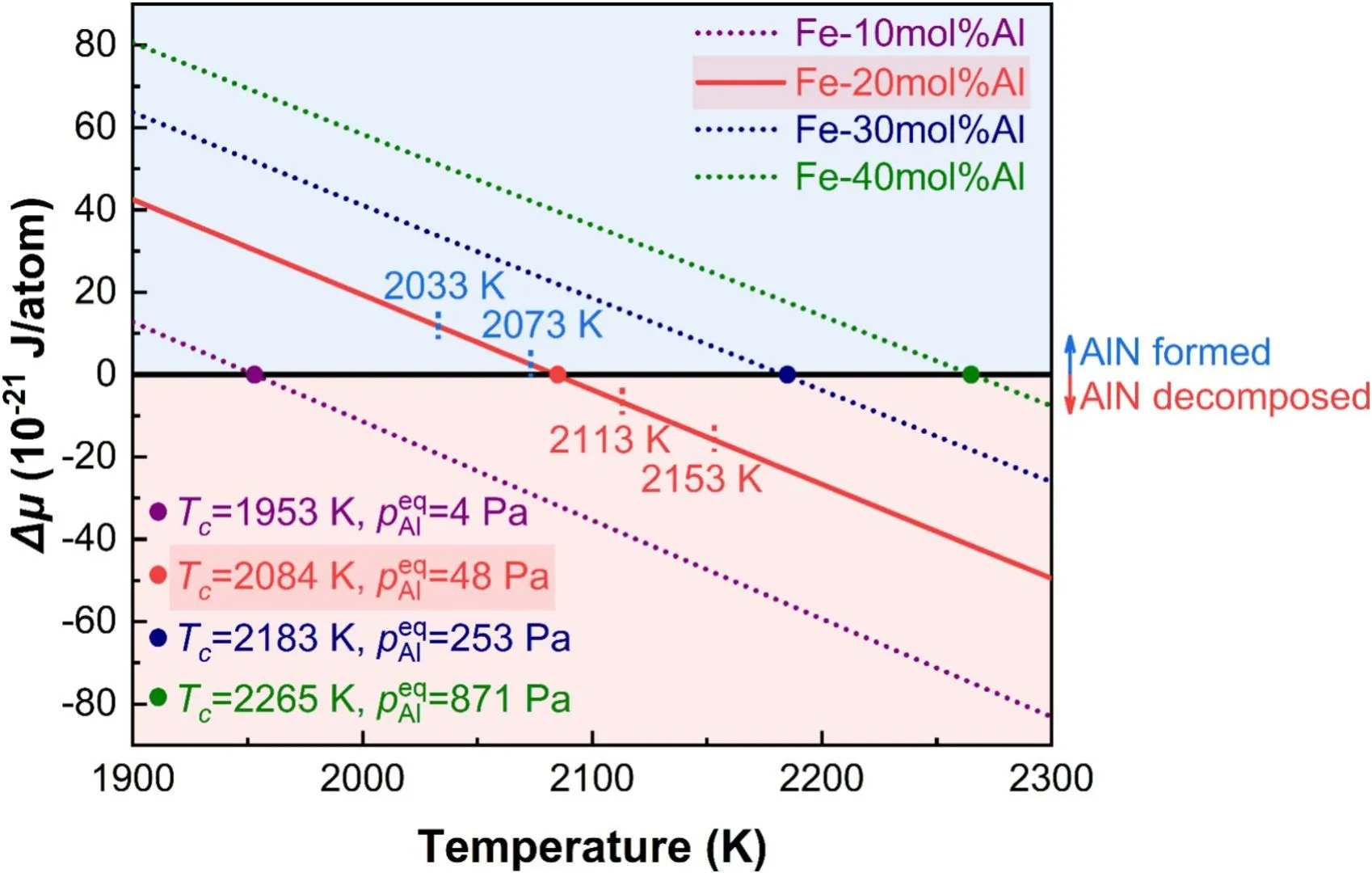

熱力学の理論式に基づく厳密な計算によれば、この特定の合金組成と圧力条件における臨界温度（）、すなわち駆動力が完全にゼロとなる境界線は「2084 K」に存在する。
実験の結果は、この計算の正しさを鮮やかに、そして劇的な形態変化として証明した。臨界温度より低い 2033 K では、依然として正の強い駆動力が働き、フラックスの表面は数十マイクロメートルサイズの小さな板状結晶で覆い尽くされた。しかし、温度を 2073 K へと引き上げ、より平衡状態（駆動力ゼロ）に近づけると、状況は一変した。無秩序な核生成は息を潜め、規則正しい六角柱の形状を持った結晶が現れたのである。
さらに驚くべきことに、計算上は結晶が分解するはずの臨界温度を超えた領域（2113 K および 2153 K）において、長さ数センチメートル、直径最大 300 µm に達する巨大な針状単結晶が成長した。
一見すると熱力学の法則に矛盾するこの現象は、反応炉の内部に存在する微視的な「温度のグラデーション」によって引き起こされていた。高温部にあるるつぼの底面でAlNがわずかに分解してアルミニウム蒸気を供給し、それらが少しだけ温度の低いフラックス表面の付近で窒素と出会い、極めて限定的な局所平衡状態を生み出したのだ。この静寂に包まれた環境下で、偶然生まれた少数の安定な核だけが周囲のアルミニウムと窒素を独占し、妨げられることなく巨大な幹へと成長していったのである。
得られた結晶の品質は圧倒的であった。X線回折によるロッキングカーブ測定において、2073 K で育成された六角柱状結晶は、 面で 21〜61 arcsec という極めて狭い半値幅（FWHM）を記録した。この数値は、原子の並びに歪みがなく、エレクトロニクス基板として要求されるシビアな「完全性」を備えている事実を雄弁に物語っている。
六角柱の種から巨大な幹へ。水平配置が生み出す均一な溶液成長
気相からのアプローチで高品質な針状単結晶を生み出すことに成功したとはいえ、それだけでは半導体ウェハーとしては機能しない。集積回路や光デバイスを作り込むためには、結晶を横方向へと広げ、平面的な面積を獲得する必要がある。研究チームは、育成した高品質な針状結晶を「種（シード）」として用い、次なる成長のステージへとプロセスを移行させた。それが、鉄とクロムの合金（Fe-26 mass% Cr）を用いた「溶液成長法」である。
ここでも主役となるのは、駆動力の精密なコントロールである。系全体を 1948 K という高温で熱力学的な平衡状態に置いた後、今度はわずか 0.05〜0.2 K/min という極めて緩やかな速度で温度を下げていく。この「徐冷」という操作が、液体の中に溶け込んだアルミニウムと窒素を固化させるための、非常に微弱で制御された新たな駆動力へと変換されるのだ。
フラックスの中に浸された種結晶は、静かに降下していく温度に合わせて、周囲の原子を自身の表面へと取り込み始めた。当初、垂直に結晶を配置した実験では、フラックス表面からの深さによって窒素の供給量や温度が異なるため、成長速度にばらつきが生じた。そこでチームは、結晶をフラックスに対して水平に配置する（Horizontal setup）手法を採用した。
結果として、結晶は横方向（ 方向）に向かって 68〜81 µm/h という均一な速度でエピタキシャル成長を遂げ、冷却速度を最大化した条件では 175 µm/h という驚異的な成長速度を記録した。元の種結晶の直径を遥かに凌ぐ、最大 643 µm の太さを持つ六角柱へと姿を変えたのである。
この大口径化の過程において、特筆すべきは結晶の「純度」の劇的な進化である。二次イオン質量分析（SIMS）を用いたプロファイリングによれば、最初の気相成長で得られた種結晶に含まれていた炭素不純物（2.2 atoms/cm³）は、溶液成長を経た後の結晶では 3.9 atoms/cm³ へと、実に約2桁の大幅な減少を見せた。半導体結晶において、炭素などの不純物は光学特性や電気的特性を致命的に劣化させる要因となる。高い結晶性を維持したまま、不純物を排出し、かつ実用的な速度でサイズを拡大できるこの徐冷アプローチは、将来のデバイス製造に向けた強い優位性を示している。
るつぼの溶解が孕む矛盾。スケールアップに向けた次なる障壁と未来
安価なアルミニウム原料から直接、欠陥のないバルク単結晶の種を生み出し、それを溶液中でさらに大口径化していく。東北大学のチームが実証したこの二段構えのプロセスは、歩留まりが悪く高コストな既存の気相昇華法に代わる、巨大なパラダイムシフトの可能性を提示した。
もちろん、ミリメートルスケールの実験室レベルの成果を、数インチに及ぶ産業用ウェハーの大量生産ラインへとスケールアップするためには、越えなければならない厳しい技術的障壁が残されている。本研究の論文データを深く読み解くと、現在の溶液成長プロセスが抱える本質的なジレンマが浮かび上がる。
それは、アルミニウムの「供給源」に関する問題である。現状のプロセスでは、Al成分を系に供給するために「多結晶AlNるつぼの自己分解」に依存している。るつぼが溶け出すことでフラックス内にAlと窒素が補給される仕組みだが、このるつぼ材には製造過程に由来する「酸素」が多量に含まれている。実際、SIMS分析の結果でも、育成された結晶にはるつぼ由来の高い酸素不純物が検出されている。
次世代の高性能デバイスを実現するためには、酸素の混入を極限まで遮断しなければならない。今後は、AlNるつぼに依存せず、純粋なアルミニウム原料を外部から連続的に供給する全く新しいフラックス設計や、反応炉の素材そのものを根本から見直すエンジニアリング技術の開発が必須となるだろう。
しかし、化学反応における「熱力学的な駆動力」を計算によって徹底的にコントロールし、暴れ馬のような激しい窒化反応を静寂の中に閉じ込めるという本質的なアプローチは、すでに確固たる概念実証（PoC）として提示された。この静かなる結晶成長の連鎖が壁を越えた時、電気自動車の航続距離を飛躍的に伸ばし、未知のウイルスを瞬時に無害化する深紫外LEDの光を世界中に灯す強靭な土台が完成する。ウルトラワイドバンドギャップの夜明けは、すぐそこまで来ている。
