シリコンの限界を超える「原子の外科手術」。次世代チップ製造を革新するプラズマエッチング新技法とは？

半導体の微細化を牽引してきたシリコンが、その物理的な限界点に到達しつつある。数十年間にわたり、人類はトランジスタの構造を二次元の平面から三次元の立体構造であるFinFETへと進化させ、電子の漏れや過剰な発熱を抑え込んできた。しかし、回路線幅がオングストローム（100億分の1メートル）の領域へと踏み込む中、既存のバルク材料ではもはや電子の振る舞いを完全に制御することは不可能になりつつある。この壮大な物理的障壁を乗り越えるため、先端ファウンドリはGate-All-Around（GAA）構造や、n型とp型のトランジスタを垂直に積層するCFET（Complementary FET）構造の導入を急いでいる。そして、この次世代アーキテクチャの主役として脚光を浴びているのが、遷移金属ダイカルコゲナイド（TMD）である。

代表的なTMDである二硫化モリブデン（$\mathrm{MoS}\_2$）は、モリブデンの層を2枚の硫黄の層で挟み込んだ、わずか3原子分の厚みしか持たない究極の薄膜構造を誇る。シリコンに匹敵する優れたバンドギャップを持ちながら、極限まで薄いこの素材は、より小型で強力なトランジスタの実現に向けた強力な切り札となる。

しかし、この極薄のシートを実際のデバイスへと組み込むには、最上層の硫黄原子1層のみを正確に剥ぎ取り、下層のモリブデンと底層の硫黄を完全な状態に保つプロセスが要求される。これは、極めて薄い和紙の表面の繊維だけを傷つけずに削り取るような、原子レベルの緻密な外科手術である。長きにわたり、この操作は半導体製造における深刻な技術的隘路となっていた。米国プリンストンプラズマ物理研究所（PPPL）とプリンストン大学の研究チームは、この極限の要求に対し、表面への化学的な事前修飾というアプローチで突破口を開いた。単なるプラズマの物理的な破壊力を化学反応の引き金へと変換し、極薄材料の精密加工に前例のない安全地帯（プロセスウィンドウ）を切り拓いたのである。

物理的破壊の確率論的な罠

プラズマを用いたエッチングは、真空チャンバー内でプラズマ化されたアルゴンイオンなどを材料表面に高速で衝突させ、その運動エネルギーによって標的の原子を弾き飛ばす手法である。

$\mathrm{MoS}\_2$の最上層から硫黄原子を叩き出すためには、約30 eVのエネルギーを局所的に与える必要がある。しかし、この力技に依存した手法には根源的なリスクが潜んでいる。プラズマ中のイオンはすべてが完全に均一な運動エネルギーを持っているわけではなく、常に一定のばらつき（エネルギースプレッド）が存在する。30 eVのエネルギーを狙ってイオンの照射を行っても、それを大きく上回るエネルギーを持ったイオンが必然的に混入してしまう。

ここでの致命的な問題は、硫黄を引き剥がすためのエネルギーと、下層のモリブデン層に修復不可能な欠陥をもたらすエネルギーとの差が極めて小さいことである。無傷の層を残そうとエネルギーを下げれば硫黄が剥がれず、確実に硫黄を取り除こうとエネルギーを上げれば下層の金属骨格が破壊される。この狭すぎる操作の許容範囲は、少しの誤差で不良品を生み出すことを意味し、次世代チップの量産化を阻む巨大な障壁となっていた。

化学の介在が引き起こすエネルギー閾値の劇的な降下

この緻密な操作を成功に導くため、Yury Polyachenkoを中心とする研究チームは、力技による直接的な破壊を諦め、化学的な結合を巧みに利用するアプローチへと方針を転換した。非経験的分子動力学（AIMD）シミュレーションを駆使した解析により、$\mathrm{MoS}\_2$の表面にあらかじめ酸素（O）またはフッ素（F）を結合させておくことで、エッチングに必要なエネルギー閾値が劇的に低下するメカニズムを解き明かした。

アルゴンイオンが未処理の$\mathrm{MoS}\_2$に衝突した場合、硫黄原子は周囲の強い結合を強引に引きちぎられ、単独あるいは小さなクラスターとして放出される。これに対して、酸素修飾を施した表面ではまったく異なる現象が進行する。イオンの衝撃を受けた際、近傍の酸素原子2つと硫黄原子1つが結びつき、二酸化硫黄（$\mathrm{SO}\_2$）という極めて安定した気体分子を形成する。フッ素を用いた場合も同様に、硫黄とフッ素の化合物（$\mathrm{SF}\_n$）という脱離しやすい中間生成物が生まれる。

この「化学的支援を伴う物理スパッタリング」の最大の恩恵は、結合を直接切断するのではなく、材料表面から自然に離れていく安定した分子を構築するためにエネルギーが消費される点にある。結果として、硫黄を剥がすためのエネルギー閾値は、未処理時の約30 eVから、酸素処理では約14 eV、フッ素処理では約10 eVへと大きく降下する。閾値が低エネルギー側へ大きく移動したことで、高エネルギーのイオンが多少混入しても下層のモリブデンを破壊するリスクが大幅に遠のき、製造装置が安定して稼働できる広大なプロセスウィンドウが確保されたのである。

結晶の対称性と熱揺らぎが織りなす微視的ダイナミクス

この研究の真の独自性は、エネルギー閾値の低下という結果そのものよりも、原子の配列や温度といった微視的な条件が巨視的な加工精度へ直結する物理的メカニズムの解明に宿っている。

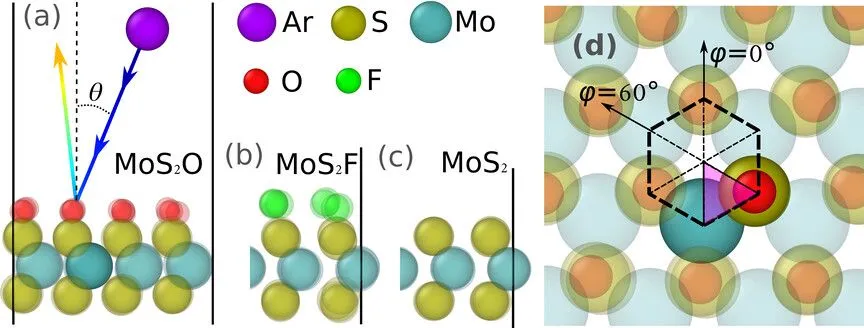

研究チームは、酸素修飾とフッ素修飾が材料表面の「秩序」に全く異なる影響を与えることを突き止めた。酸素原子は$\mathrm{MoS}\_2$の六方晶系という規則正しい結晶対称性を保ったまま、硫黄原子の直上に結合する。そのため、アルゴンイオンを打ち込む「角度」が大きな意味を持つ。シミュレーションによれば、材料に対して垂直にイオンを打ち込むよりも、約30度の角度で入射させた方が、エネルギー閾値は約7.5 eVまでさらに低下する。斜めからの衝撃が$\mathrm{SO}\_2$分子を形成し、表面から滑り出させるのに最も効率的な運動量輸送を実現するためだ。

対照的に、フッ素原子による修飾は表面に局所的な無秩序をもたらす。フッ素原子が持ち込む奇数個の電子により、結晶格子が自発的に歪む現象が起き、フッ素の配列が不規則になる。この乱れによって結晶特有の方向性が失われるため、どの角度からイオンを打ち込んでも閾値エネルギーは常に約10 eVという低い値で一定になる。この特性は、プラズマの入射角度を厳密に制御することが難しい実際の量産環境において、プロセスの安定性を担保する非常に強力な武器となる。

さらに研究チームは、材料の温度すなわち熱揺らぎがエッチングに与える影響についても深い考察を与えている。現実のプラズマエッチングでは、イオンの進行方向にわずかな角度スプレッドが存在し、同時にターゲットとなる表面の酸素原子も熱エネルギーによって常に微小な振動を繰り返している。この微小な位置ズレが衝突時の運動量伝達の効率を落とし、結果的に実効的なエネルギー閾値を押し上げてしまう。

この問題を解決する手段として提示されたのが、材料を−200℃付近の極低温に冷却するクライオジェニックプロセスの導入である。極低温環境下で原子の熱振動を凍結させれば、アルゴンイオンは計算上の理想的な位置に正確に命中し、より低いエネルギーで精緻に原子を剥ぎ取ることが可能になるという理論的予測が導き出されている。

オングストローム世代の量産ラインと未踏の領域

今回の発見は、最先端ファウンドリが推進する次世代ノードへの移行ロードマップに多大な影響を及ぼす可能性を秘めている。現在、TSMCやIntelといった半導体製造の巨人は、極端紫外線（EUV）露光装置の開口数（NA）を高めるHigh-NA EUV技術の導入を進め、回路の微細化を極限まで押し進めている。しかし、リソグラフィ技術でいかに精緻な回路図を描けたとしても、それを立体的なナノ構造体として削り出すエッチング工程の精度が伴わなければ、GAAやCFETといった複雑なトランジスタ構造は成立しない。

表面の化学状態を意図的に操作し、プラズマの運動エネルギーを「分子を合成して飛ばす」ための触媒として使うという発想の転換は、EUV露光と並行して求められる原子レベルの加工精度を担保する重要なピースとなる。さらに、意図的なマスキングと組み合わせることで、特定の表面エリアにのみ酸素やフッ素を結合させ、エッチングされる硫黄の割合を空間的にコントロールするという、高度な欠陥エンジニアリングへの応用も視野に入っている。

この技術を産業規模で実装するためには、いくつかの未解明な領域に踏み込む必要がある。第一に、プロセスの副産物として下層に生じる微小なダメージの定量的な評価である。現在のシミュレーションは「ダメージの有無」の境界線を明らかにしているが、閾値を超えたエネルギーが注入された際、金属骨格がどの程度致命的な劣化を被るかという精密なデータが求められている。

第二に、この化学支援プラズマエッチングの適用範囲の拡大である。モリブデンをタングステンに、硫黄をセレンに置き換えた他のTMD材料（$\mathrm{WSe}\_2$など）でも同様の低エネルギー脱離が機能するかどうかの検証が進められている。初期の計算ではこれらの材料でも同様に閾値が低下する兆候が見られており、本手法が新世代の半導体材料全般をカバーする共通プロセスとなる期待が高まっている。さらに、意図した表面修飾を真空プロセス内でいかに迅速かつ均一に行うかという実装上の課題や、エッチング後に残留するフッ素や酸素をどのようにクリーンに除去するかというクリーニングの問題もクリアしなければならない。

人類の知は、原子を一つずつ削り出す究極の領域へと到達しようとしている。真空チャンバーの中で繰り広げられるアルゴンイオンと二硫化モリブデンの衝突は、単なる物理現象の観察を超え、数年後の私たちの社会を駆動する新たな半導体デバイスの確固たる土台を形成していく。
