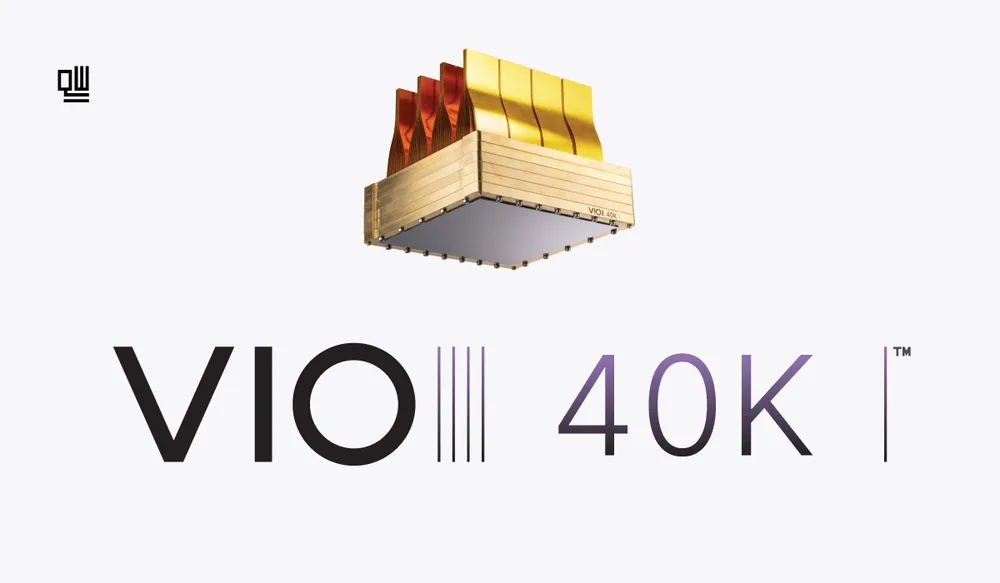

現代物理学と計算機科学の最前線において、歴史的な転換点となる発表がなされた。オランダ・デルフトに拠点を置く量子コンピューティング企業QuantWareは、業界を長年悩ませてきたスケーリング（規模拡大）のボトルネックを根本から解消する新型プロセッサアーキテクチャ「VIO-40K™」を発表した。
この技術は、従来の量子プロセッサ（QPU）が直面していた「100量子ビットの壁」を一挙に突破し、単一のチップアーキテクチャで10,000量子ビット（10k Qubits）という、現行の業界標準の100倍に達する集積度を実現するものだ。さらに同社は、このアーキテクチャを基盤として、2029年には100万量子ビット（1 Million Qubits）のシステムを実現するロードマップも提示している。
「配線の悪夢」からの解放：なぜこれまで100量子ビットが限界だったのか
QuantWareの成し遂げたブレイクスルーの真価を理解するためには、まず、超伝導量子コンピュータが直面していた物理的な限界、すなわち「配線問題」について理解する必要がある。
2次元の限界と熱の壁
従来の超伝導量子チップは、基本的に平面（2次元）構造を持っていた。量子ビット（キュービット）を制御し、その状態を読み取るためには、極低温の冷凍機（希釈冷凍機）の外部から、それぞれの量子ビットに対して同軸ケーブルなどの制御線を物理的に接続する必要がある。
量子ビットの数が数十個のうちは、チップの「縁（エッジ）」から配線を引き出すことで対応できた。しかし、量子ビットの数が増えるにつれ、チップ内部にある量子ビットへのアクセスが物理的に困難になる。これは、大都市の中心部へ向かう道路がすべて封鎖されているような状態だ。無理に配線を増やせば、信号の干渉（クロストーク）が生じ、外部からの熱流入によって繊細な量子状態が崩壊してしまう。
事実、GoogleやIBMの最新ロードマップにおいてさえ、単一チップ上の量子ビット数は100〜130程度に留まっている。業界は「小さなプロセッサを多数ネットワークで接続する」という回避策を模索していたが、これには通信の遅延や忠実度（フィデリティ）の低下、そして膨大なコストという新たな壁が立ちはだかっていた。
VIO-40K：3次元実装とチップレットが生むパラダイムシフト
QuantWareが発表した「VIO-40K」は、この構造的な行き詰まりを打破するために設計された、全く新しいスケーリングアーキテクチャである。その核心は、「2次元の平面配置」から「3次元の垂直積層」への移行、そして半導体業界で成功を収めた「チップレット技術」の導入にある。
40,000本の入出力ラインを制御する「3D配線」
VIO-40Kの最大の特徴は、40,000本もの入出力（I/O）ラインをサポートする驚異的な密度である。QuantWareは、独自の「VIO™ 3Dスケーリングアーキテクチャ」を用いることで、チップの平面方向からではなく、垂直方向（3次元）に信号を通す技術を確立した。
これにより、チップの中心部にある量子ビットに対しても、最短距離で、かつ高密度にアクセスすることが可能となる。これは、都市の交通渋滞を解消するために、地下鉄や高架道路を立体的に張り巡らせることに似ている。物理的なスペースを広げることなく、情報の通り道を爆発的に増やすことに成功したのだ。
超高忠実度チップレットモジュール
さらに革新的なのは、そのモジュール構造である。VIO-40Kは、巨大な一枚岩のチップではなく、相互に接続された「チップレット（小さな機能単位のチップ）」によって構成されている。
- 従来の課題: 巨大なチップを製造しようとすると、一部に欠陥があるだけでチップ全体が廃棄となり、歩留まり（良品率）が極端に低下する。
- VIO-40Kの解決策: 小さな良品のチップレットを超高忠実度（Ultra-high-fidelity）の接続技術で結合することで、実質的に一つの巨大なプロセッサとして動作させる。
この設計により、QuantWareは従来のネットワーク接続型システムのような性能低下（低忠実度接続によるボトルネック）を招くことなく、単一チップと同等の高速動作と、ネットワーク型のような拡張性を両立させたのである。
ロードマップ：2028年の1万、そして2029年の100万量子ビットへ
今回の発表におけるもう一つの驚きは、その具体的な実現スケールとスピード感である。
2028年：VIO-40Kの出荷開始
QuantWareは、この10,000量子ビット級のプロセッサ「VIO-40K」の予約受付をすでに開始しており、2028年に最初のデバイスを出荷すると発表した。これは単なる実験室のデモンストレーションではなく、顧客の手に渡る商用製品としてのスケジュールである。現在の業界標準（〜100量子ビット）と比較して100倍の計算能力を持つデバイスが、わずか数年後に市場に投入されることになる。
2029年：メガ・キュービット（MegaQubit）時代
さらに野心的なのが2029年の計画だ。QuantWareが公開したロードマップによれば、VIOアーキテクチャを用いたユニットを「10×10」のアレイ状に配置することで、100万量子ビット（1 Million Qubits）のシステムを実現可能にするとしている。
100万量子ビットという数字は、量子コンピューティングにおける「聖杯」の一つである。現在の「NISQ（ノイズあり中規模量子デバイス）」時代から、エラー訂正機能を備えた「フォールトトレラント（耐故障性）量子コンピュータ」時代へ移行するためには、物理量子ビットが大量に必要となるからだ。QuantWareの技術は、この理論上の必要数を、物理的なハードウェアとして提供できる可能性を示したことになる。
産業化への布石：専用ファブ「Kilofab」とNVIDIAエコシステム
技術的なブレイクスルーだけでは、産業を変えることはできない。QuantWareは「製造能力」と「ソフトウェア統合」という、実用化に不可欠な2つのピースも同時に埋めようとしている。
世界最大級の量子チップ工場「Kilofab」
QuantWareは、オランダ・デルフトの本社敷地内に、工業規模の量子チップ製造施設「Kilofab（キロファブ）」を建設中であり、2026年の稼働開始を予定している。
- 生産能力の20倍増: Kilofabは、VIO-40Kプロセッサを大量生産するために特別に設計されており、同社の現在の生産能力を20倍に引き上げる。
- 最大のサプライヤー: すでにQuantWareは、数量ベースで世界最大の商用量子ハードウェアプロバイダーであるが、このファブの完成により、その地位を不動のものにする。
これは、量子コンピュータが「手作りの工芸品」から「工業製品」へと移行する象徴的な出来事と言える。
NVIDIAとの戦略的統合
ハードウェアがどれほど強力でも、それを制御し、既存のスーパーコンピュータと連携させるソフトウェアがなければ意味がない。QuantWareは、NVIDIAの量子コンピューティングプラットフォームとの完全な互換性を発表した。
- NVQLink: NVIDIAが提唱する、量子プロセッサと古典的スーパーコンピュータ（GPUクラスタ）を低遅延・広帯域で接続するインターフェース。VIO-40Kはこのエコシステムの一部となる。
- CUDA-Q: 開発者は、NVIDIAのCUDA-Qプラットフォームを通じて、VIO-40Kの膨大な量子リソースにアクセスできるようになる。
これにより、AI（人工知能）の学習プロセスに量子計算を組み込む「量子機械学習」や、大規模な化学シミュレーションにおいて、GPUとQPU（量子プロセッサ）がシームレスに連携するハイブリッド・コンピューティングが現実のものとなる。
量子スケーリングの「標準化」が始まる
QuantWareのCEOであるMatt Rijlaarsdam氏が「業界は長年100量子ビットの壁に阻まれ、遠い未来の技術を理論化することしかできなかった」と語る通り、これまでの量子コンピューティングはハードウェアの限界に縛られていた。
VIO-40Kの登場は、この閉塞感を打ち破るものである。重要なのは、QuantWareがこの技術を「オープンアーキテクチャ（Quantum Open Architecture）」として業界全体に提供しようとしている点だ。特定の巨大企業一社が技術を独占するのではなく、あらゆる組織がこのスケーリング技術を利用して強力なQPUを製造できるようになれば、創薬、材料科学、金融モデリング、そして気候変動対策といった分野での量子アルゴリズムの実証実験が、劇的な速度で加速することは間違いない。
2028年、我々は「1万量子ビット」という、かつては夢物語と思われていた計算資源を手にすることになる。それは、人類が量子の世界を真に「エンジニアリング」し始めた瞬間の証明となるだろう。
