量子コンピューティングの世界で歴史的な一歩が刻まれた。米英に拠点を置くQuantinuumが2025年11月5日に発表した新型量子コンピュータ「Helios」が、物理学最大の難問の一つである「高温超伝導」のメカニズム解明に繋がる、前例のない規模のシミュレーションに成功したのだ。
古典コンピュータでは到底不可能とされてきた領域の計算を成し遂げ、超伝導現象の鍵となる「ペアリング相関」を初めて量子コンピュータ上で直接測定したこの成果は、単なる計算速度の競争から、量子コンピュータが科学の未解決問題に挑む「発見のツール」へと本格的に進化し始めたことを告げる物となるかもしれない。
加速する開発競争と、異彩を放つ「Helios」の登場
量子コンピュータ開発は今、GoogleやIBMが牽引する「超伝導方式」と、QuantinuumやIonQなどが採用する「イオントラップ方式」という二大潮流を中心に、熾烈な競争が繰り広げられている。超伝導方式が量子ビット（量子計算の基本単位）の数を増やすスケーラビリティで先行する一方、イオントラップ方式は個々の量子ビットの精度（忠実度）と、量子ビット間の接続性の高さで優位性を持つとされてきた。

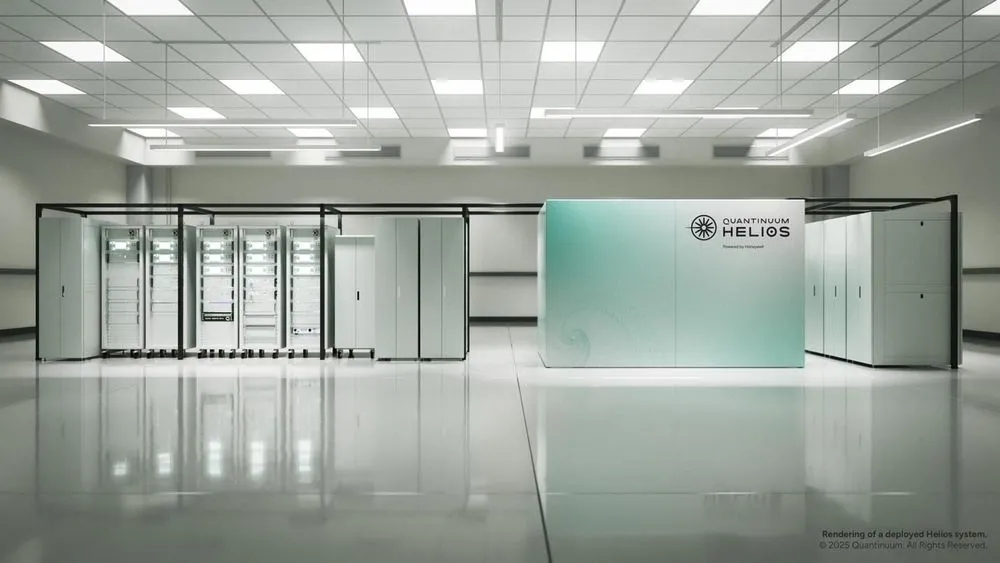

そんな中、Quantinuumが発表した第三世代機「Helios」は、イオントラップ方式の新たな地平を切り拓くマシンだ。 コロラド州の施設に設置されたこのマシンは、前世代機「H2」の56量子ビットから、一気に98物理量子ビットへと規模を拡大。 さらに特筆すべきは、その驚異的な精度である。2つの量子ビットを相互作用させる「2量子ビットゲート」の忠実度は99.921%に達し、これは1万回の演算でエラーが8回程度しか発生しないレベルの正確さを意味する。
Heliosが他の量子コンピュータと一線を画す最大の理由は、そのアーキテクチャにある。「全結合（All-to-all connectivity）」と呼ばれるこの特性により、チップ上のどの量子ビットも他のすべての量子ビットと直接相互作用させることができるのだ。 これは、隣接する量子ビットとしか対話できない多くの超伝導方式とは対照的だ。この柔軟性が、複雑なアルゴリズムの実装や、量子計算の最大の壁である「エラー訂正」をより効率的に行う上で、決定的なアドバンテージとなる。
物理学の「聖杯」- なぜ世界は室温超伝導に熱狂するのか？
Heliosが挑んだ「高温超伝導」のシミュレーション。この言葉の重要性を理解するには、まず「超伝導」そのものが何であるかを知る必要がある。
話は1911年に遡る。物理学者Heike Kamerlingh Onnesの研究室で、水銀を絶対零度（-273.15℃）に近い極低温まで冷却したとき、その電気抵抗が完全にゼロになるという奇妙な現象が発見された。 これが超伝導の発見であり、一度流した電流が永遠に減衰することなく流れ続ける「永久電流」は、物理学の世界に衝撃を与えた。
この発見から1世紀以上が経過した今も、超伝導は私たちの生活のすぐそばにある。病院のMRI（磁気共鳴画像装置）やリニアモーターカーの強力な電磁石は、超伝導技術の賜物だ。しかし、その利用は未だ限定的である。なぜなら、既知の超伝導物質は、液体ヘリウムや液体窒素で冷却する極低温環境や、ダイヤモンドアンビルセルで生み出すような超高圧力を必要とするからだ。
もし、特別な冷却や加圧を必要とせず、私たちが普段生活している「室温・常圧」で超伝導を実現できる物質が見つかれば、世界は一変するだろう。送電ロスがゼロになりエネルギー問題が劇的に改善されるかもしれない。より安価で高性能なMRIが普及し、医療へのアクセスが向上するだろう。これこそが、物理学における「聖杯」の一つ、室温超伝導の探求である。
近年、この探求に新たな光が差し込んだ。ハンブルクのマックス・プランク研究所の研究者たちが、特定の物質に特殊な光を当てることで、ごく短い時間ながら室温で超伝導状態を誘起できることを発見したのだ。 この「光誘起超伝導」は、室温超伝導への新たなルートを示すものとして大きな注目を集めたが、同時に「なぜ光で超伝導が起きるのか？」という根源的な問いを科学者たちに突きつけた。 この謎を解く鍵こそ、Heliosが今回シミュレーションした対象なのである。
古典計算の限界を超えて：非平衡Fermi-Hubbardモデルへの挑戦
光誘起超伝導のような複雑な現象を理解するためには、まずその振る舞いを記述する数学的なモデル、つまり「自然の法則を写し取る方程式」が必要になる。超伝導現象、特に高温超伝導を記述する上で最も有力視されているのが「Fermi-Hubbard（フェルミ・ハバード）モデル」だ。 これは、物質の結晶格子の中を、無数の電子が互いに反発し合いながら飛び移っていく様子を記述する、いわば「電子たちの社会のルールブック」である。
このモデルを解くことができれば、超伝導のメカニズムを解明し、ひいては新たな超伝導物質を設計することも可能になると期待されている。しかし、このモデルは極めて難解だ。電子の数が増えれば増えるほど、その量子的な相互作用の組み合わせは爆発的に増加し、世界最速のスーパーコンピュータでさえ、ごく小さなサイズのモデルしか計算することができない。 まさに、量子コンピュータの登場が待たれていた問題領域だった。
今回、Quantinuumの研究チームは、Heliosを用いて「非平衡Fermi-Hubbardモデル」のシミュレーションに挑んだ。 これは、光によってエネルギーを与えられ、安定した状態（平衡状態）から外れた電子たちのダイナミックな振る舞いを追跡するもので、光誘起超伝導の謎を解く上で不可欠な計算だ。
シミュレーションの規模は、これまでの常識を覆すものだった。Heliosは、6×6の格子状に並んだ電子の振る舞いをシミュレート。 この計算には、実に90もの量子ビット（72個のシステム量子ビットと、エラー訂正やエンコーディングのための18個の補助量子ビット）が使用された。 このシステムが取りうる量子状態の総数は2の72乗を超え、そのすべてを古典コンピュータのメモリに記録しようとすれば、観測可能な宇宙に存在するすべての星のエネルギーを集めても足りないとQuantinuumは説明する。 これこそが、量子コンピュータでなければ到達できない「量子超越」の領域である。
史上初、量子コンピュータが捉えた「超伝導の指紋」
そして、この前人未到のシミュレーションは、歴史的な成果をもたらした。Heliosは、超伝導の直接的な証拠である「超伝導ペアリング相関」を、世界で初めて量子コンピューティングプラットフォーム上で測定することに成功したのだ。
超伝導状態では、通常は互いに反発しあう電子が、なぜか二人一組のペア（クーパー対）を形成し、抵抗なく物質内を動き回ることが知られている。 この「クーパー対」がどれだけ形成されているかを示す指標が「ペアリング相関」であり、いわば「超伝導の指紋」ともいえる重要な物理量だ。
これまでの量子シミュレータ（特定の問題に特化したアナログな量子計算機）では、原子の位置のような平均的な量しか測定できず、ペアリング相関のような複雑な量子相関（オフダイアゴナルな観測量）を捉えることは困難だった。 しかし、汎用デジタル量子コンピュータであるHeliosは、その柔軟な測定能力を駆使して、この「指紋」を明確に検出した。
研究チームは、シミュレートされたレーザー光をモデルに照射し、その前後でペアリング相関が顕著に増加することを観測。 これは、マックス・プランク研究所の実験結果を裏付けるだけでなく、光パルスの形状や強度、格子の形状などを自由自在に変更しながら、現実の実験では不可能なシナリオを無数に探求できる「量子ビットベースの実験室」が誕生したことを意味する。
成功の立役者：Heliosの革新的なアーキテクチャ
この驚異的なシミュレーションを可能にしたのは、Heliosに搭載された数々の技術的ブレークスルーだ。その核心は、チップの設計思想にある。

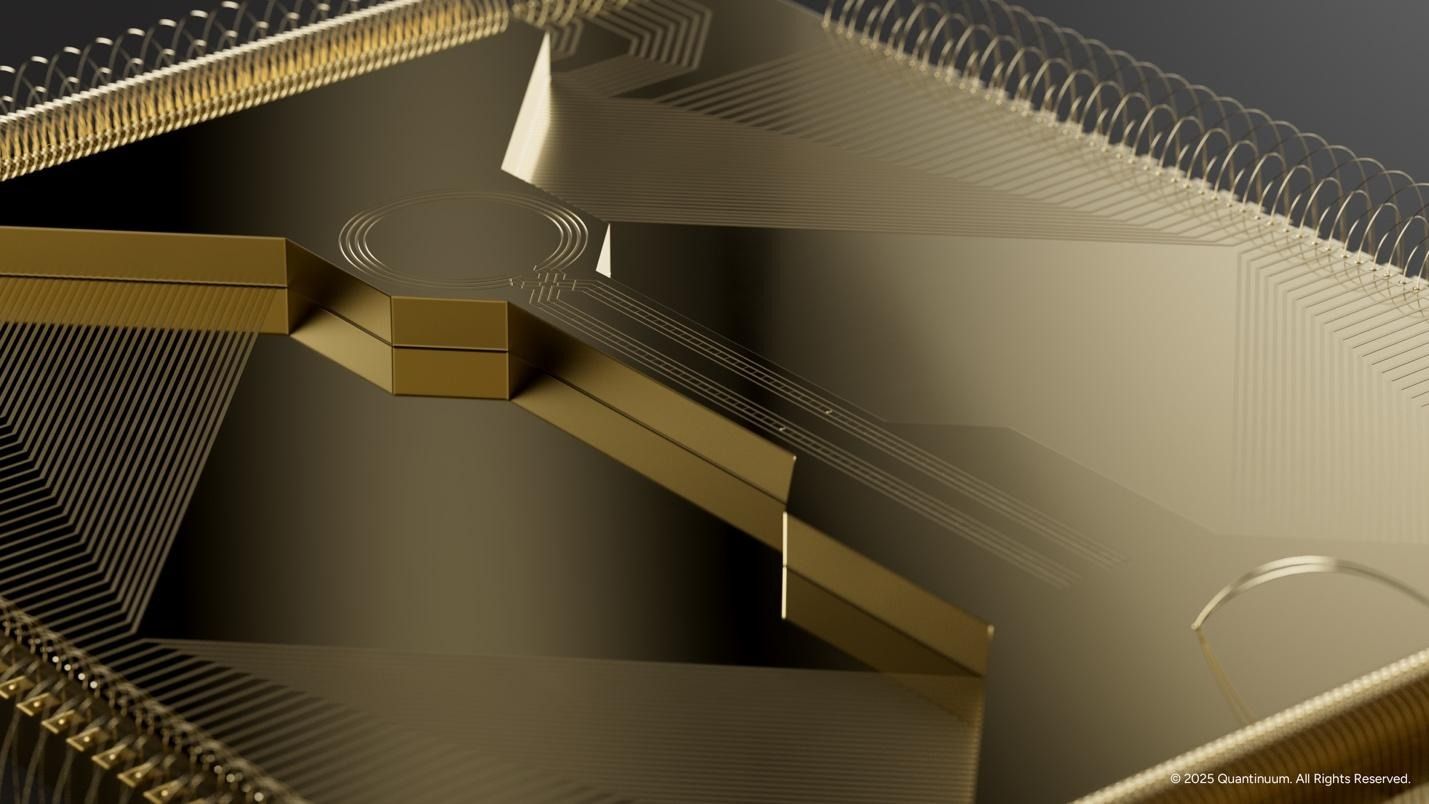

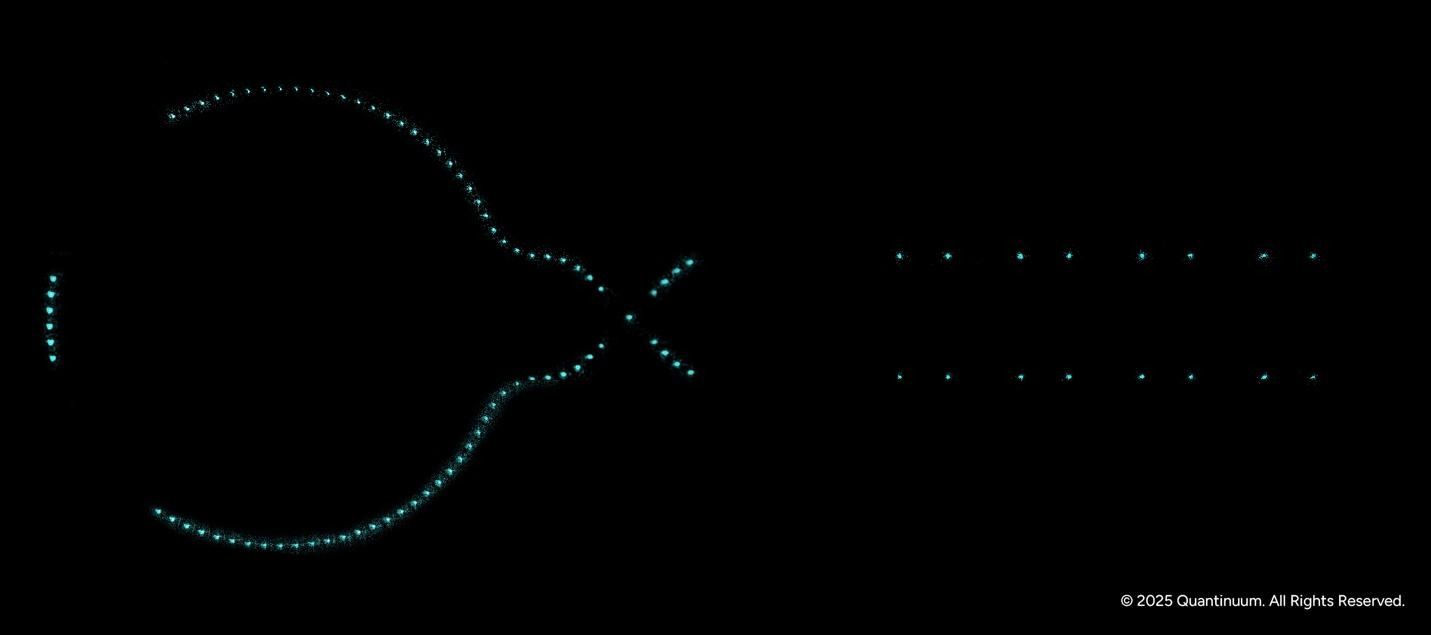

Heliosのチップは、イオン（量子ビットとして機能）を保持するためのループ状の「ストレージリング」と、実際の演算を行う2本の「レッグ」が、X字型の「ジャンクション（交差点）」で結ばれたユニークな構造を持つ。
QuantinuumのDavid Hayes氏が「ハードドライブのように回転する」と表現するように、イオンはリング上を周回し、必要なイオンだけがジャンクションを通じてレッグへと送り込まれ、演算が行われる。 演算が終わったイオンはレッグの端に待機し、次のイオンが送り込まれる。これにより、交通渋滞を起こすことなく、効率的に多数のイオンを制御できる。 この構造は、古典コンピュータにおけるメモリ、キャッシュ、演算装置の分離という洗練されたアーキテクチャにも通じるものだ。
さらに、量子ビットとして用いるイオンを、これまでのイッテルビウムからバリウムに変更したことも大きな進歩だ。 バリウムイオンは、高価で扱いにくい紫外線レーザーではなく、成熟した産業技術が存在する可視光レーザーで制御できるため、システムの信頼性と拡張性が向上した。
究極の目標「誤り耐性」へ、着実な前進
量子コンピュータが真にその能力を発揮するためには、「誤り訂正」という最大のハードルを越えなければならない。量子ビットは非常に繊細で、わずかなノイズでもエラーを引き起こす。このエラーをリアルタイムで検出し訂正する能力、すなわち「誤り耐性」の実現こそが、業界全体の究極の目標だ。
この点においても、Heliosは驚くべき成果を示している。量子誤り訂正では、複数の物理的な量子ビット（物理量子ビット）を使って、エラーから保護された1つの頑健な量子ビット（論理量子ビット）を作り出す。このとき、1つの論理量子ビットを作るのに何個の物理量子ビットが必要か、という「エンコーディング効率」が重要になる。
近年、Googleが105物理量子ビットから1論理量子ビットを、IBMが12物理量子ビットから1論理量子ビットを生成したと報告している。 これに対し、Heliosはわずか2個の物理量子ビットで1個の論理量子ビットを生成するという、驚異的な2:1のエンコーディングレートを達成した。 これは「コード連結」と呼ばれる高度な技術によるもので、Quantinuumがこの分野で他社を大きくリードしていることを示している。
さらに、NVIDIAのGPU「Grace Hopper」と連携することで、計算を止めずにリアルタイムでエラーを検出し訂正する仕組みも導入されており、誤り耐性量子コンピュータの実現に向けた明確な道筋を描いている。
Heliosが切り拓く、材料科学の新たな未来
今回のQuantinuumの発表は、単一のシミュレーションの成功以上の意味を持つ。それは、量子コンピュータが、これまで理論と実験の繰り返しに頼ってきた材料科学の世界に、「第三の柱」として本格的に参入し始めたことを示しているからだ。
従来、新材料の探索は、科学者の直感と膨大な数の試行錯誤に依存していた。しかし、Heliosのような高精度な量子コンピュータを使えば、物質の設計図をデジタルで描き、その性質をシミュレーションで予測することが可能になる。これにより、開発にかかる時間とコストを劇的に削減できる可能性がある。
Quantinuumは、Heliosとその次世代機が、いずれ理論を検証するだけでなく、新たな理論を生み出すための不可欠なツールになると確信している。 そして、その先には、物理学の究極の目標である「室温超伝導」の発見という壮大な目標が見据えられている。
同社はすでに、2027年に192物理量子ビットを持つ第四世代機「Sol」、そして2029年には数千の物理量子ビットを備え、完全な誤り耐性を実現するという「Apollo」のリリースを計画している。
我々は今、量子が物質の秘密を解き明かし、人類がこれまで夢見てきた技術を現実のものとする、そんな時代のまさに幕開けを目撃しているのかもしれない。
