巨大なデータセンターに足を踏み入れると、数万台の冷却ファンが放つ轟音に包まれる。我々がAIに複雑な推論をさせるたび、無数のシリコンチップ内で電子が物理的な移動を強いられ、膨大な熱を撒き散らしている証拠である。国際エネルギー機関(IEA)の予測によれば、世界のデータセンターが消費する電力は2026年に1,000テラワット時を突破し、中規模国家の年間消費量を丸ごと飲み込む規模に達している。半導体技術が抱えるこのエネルギー消費の壁を前に、電子を移動させることなく情報を処理する全く新しいアプローチが、ついに実用規模のスケールで証明された。

AD

電子を物理的に移動させる代償——半世紀の常識が抱える熱の壁

現代のコンピュータは、ノイマン型アーキテクチャに基づき、シリコンウェハー上に刻まれたトランジスタのスイッチを開閉することで計算を処理する。このプロセスでは、電子という微小な物理的粒子がゲートを通過し、回路内を強制的に移動させられる。微視的に見れば、移動する電子はシリコン原子の格子と衝突を繰り返し、電気抵抗によるエネルギー損失を絶え間なく生む。これが、チップが火傷するほどの熱を持つ廃熱の正体である。

デバイスの微細化によってこの発熱密度は高まり続け、現在では強力な冷却機構なしにプロセッサを動作させることは物理的に不可能となった。計算能力の向上と電力消費が完全に比例する既存のメカニズムは、明らかに持続可能性の限界に突き当たっている。さらにトランジスタの微細化自体も原子のスケールに迫っており、これ以上の高密度化は量子トンネル効果による電流漏れを引き起こす。ムーアの法則の終焉が叫ばれる中、抜本的なアーキテクチャの刷新が急務となっていた。

「電荷」から「スピンの伝播」へ——波が情報を運ぶ計算パラダイム

電子の移動に伴う発熱を根本から回避するため、次世代ハードウェアの研究は電子の「電荷」から「スピン」へと焦点を移した。スピントロニクスと呼ばれるこの領域では、電子が持つ微小な磁石としての性質(スピン)を利用して情報を処理する。

多数のコマが隙間なく並んだ状態を思い浮かべれば理解しやすい。一つのコマの傾きを外部から変えると、その乱れが隣のコマへと順番に伝わっていく。電子そのものを別の場所へ移動させずとも、磁気の波(スピン波)を空間に伝播させることで、情報を遠隔地へ運ぶことができる。この物理現象を計算デバイスに応用したものが、スピンホールナノ発振器(SHNO)である。

これを計算デバイスに応用するには、数千から数万の発振器を単一のグリッド上でピタリと同期させなければならない。これまでの研究では、発振器間の相互作用を制御して巨大な秩序を生み出すことが極めて困難とされていた。配列の密度を高めすぎると信号が乱れ、離しすぎると波が隣まで届かない。過去の実験で実証された最大の同期ネットワークは、わずか64個の発振器を二次元平面に並べた規模に留まっていた。脳の神経回路のような大規模なネットワークをハードウェア上で構築することは、長らく越えられない技術的な壁として立ちはだかっていた。

AD

45ナノ秒の完全同期——スケールアップの壁を粉砕した極小構造

インド工科大学(IIT)ブバネシュワル校、スウェーデンのゴーテボリ大学、日本の東北大学からなる国際研究チームは、このスケールアップの限界を根本的な構造設計によって覆した。彼らが採用したのは、極微細な「ナノ狭窄(きょうさく)構造」の集積である。

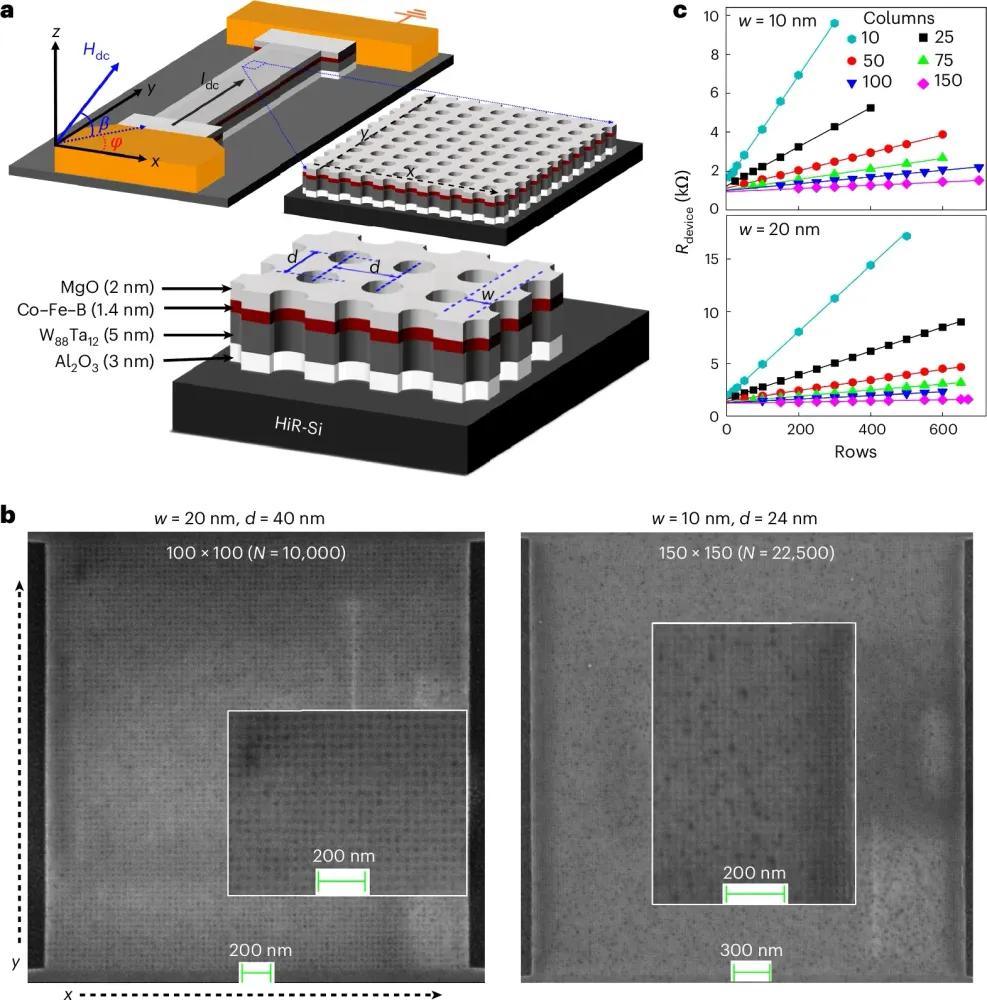

研究チームは、タングステンとタンタルの合金層の上にコバルト・鉄・ホウ素からなる強磁性層を重ねた三層構造の基板を用意した。そこに、砂時計のくびれのような幅10〜20 nmの極端に狭い経路を精緻に刻み込んだ。この微細なくびれに電流を流すと、電子の移動に伴うスピン軌道相互作用によって、スピンの向きが揃った純粋な「スピン流」が狭窄部に集中的に注入され、強磁性層の磁化を激しく揺さぶって自励振動を引き起こす。

彼らはこのナノ狭窄発振器を単一のチップ上に105,000個敷き詰めた巨大なグリッドを作製した。各発振器で生じたスピンの揺らぎは、マグノン(スピン波の量子化された状態)の交換相互作用を介して周囲の発振器へと波及していく。電流を印加した瞬間、バラバラに振動していた10万以上の拠点が互いの波を引き込み合い、アレイ全体が全く同じ位相で同期し始めた。

10万個以上の極小ナノ発振器が二次元格子状に整列し、個別の磁気的な揺らぎがスピン波として伝播しながら、グリッド全体で均一な位相へと急速に収束していく様子。微小な物理構造がマグノン交換を介して、巨大な単一の秩序を生み出している。(Credit: Nilamani Behera et al., Nature Nanotechnology (2026). DOI: 10.1038/s41565-026-02216-y)

この完全同期に要した時間は、わずか45ナノ秒である。100個の発振器を同期させた際の所要時間が10ナノ秒であったのに対し、規模を1000倍以上に拡張しても、同期時間は4.5倍にしか増加していない。ネットワークの規模が飛躍的に拡大しても処理速度が極端に遅延しないという事実は、このアーキテクチャが並列処理のハードウェアとして極めて理想的なスケーラビリティを備えていることを証明している。

100万のQ値が保証する究極の信号精度

同期の速さに加え、出力されるマイクロ波信号の質も圧倒的な高さを記録した。10万5000個の発振器が同期して生み出した信号の品質係数(Qファクター)は、1,000,000を超えている。

ノイズにまみれた微小な磁気の揺らぎが、10万個集結して互いに干渉し合うことで、極めて純度の高い単一の波に整えられた。打音の周波数が厳密に定まる音叉のように、この巨大グリッドが発するマイクロ波はブレのない明確なシグナルを生成する。

量子コンピュータが計算の過程で量子状態を失いやすく、巨大なエラー訂正機構を必要とするのとは対照的である。この発振器ネットワークは、物理系の性質として自然に極めて安定した同期状態へと自ら落ち込む。エラー訂正に莫大なリソースを割くことなく、状態が落ち着くのを数十ナノ秒待つだけで正確な出力を読み取ることができる。

比較項目 従来のシリコンCMOS 過去のSHNO研究 本研究の超大規模SHNOアレイ
情報伝達の物理的実体 電子の物理的移動 スピン波(マグノン交換) スピン波(マグノン交換)
最大同期・結合規模 数十億のトランジスタ 64個 105,000個
演算安定化(同期)時間 クロック周波数に依存 スケール不足で未評価 45ナノ秒
信号品質(Qファクター) - 低〜中程度 1,000,000以上
主なエネルギー損失 電子衝突によるジュール熱 基礎研究段階で大 極めて低い(自然な位相秩序化)

AD

スピンの干渉パターンで解を導く最適化ハードウェアの具現化

この巨大な同期ネットワークは、どのような計算タスクにおいて真価を発揮するのか。最も実用化が期待される領域が、特定の数理モデルを物理現象そのもので直接解く「イジングマシン」や「リザバーコンピューティング」である。

物流ネットワークにおける最適ルートの検索や、金融市場のリアルタイムなリスク分析などは、変数が無数に存在する最適化問題である。現在の逐次処理型CPUは、これらのすべてのパターンをしらみつぶしに計算するため膨大な時間を要する。10万個のSHNOアレイを用いれば、これらの複雑な問題を波の干渉パターンとして基板上に物理的にマッピングできる。

複雑な条件を初期状態としてグリッドに入力すると、発振器同士が互いに波をぶつけ合いながら、最もエネルギー状態の低い(最適解を示す)同期状態へと45ナノ秒で自律的に移行する。CPUが行列の要素を一つずつ計算している間に、スピンの波はネットワーク全体を瞬時に包み込み、一瞬にして答えの形を作り上げる。数十 GHzという極めて高い周波数帯域で動作するため、従来の処理能力のボトルネックを物理的次元で完全に回避している。

現在、最適化問題に特化した次世代計算機としては、超電導回路を用いた量子アニーリングや、光の干渉を利用した光コンピューティングが開発レースの先頭を走っている。しかし、超電導方式は絶対零度付近の極低温環境を維持するための巨大な冷却装置を必要とし、光方式はチップ上での極端な微細化が光の波長の壁に阻まれている。これに対し、スピン波を用いる本アーキテクチャは室温での動作が期待でき、かつナノスケールでの高密度集積が可能であるという決定的な優位性を持つ。

さらに、AI向けの物理リザバーコンピューティングとしての応用も視野に入る。音声波形や株価の変動といった時系列データを、この発振器ネットワーク(リザバー=ため池)に流し込む。10万個の発振器が複雑に干渉し合い、入力データを高次元のパターンへと瞬時に変換する。出力層では、池に生じた複雑な波の形を読み取って線形分類するだけで済む。演算の大部分を物理現象そのものに「丸投げ」できるため、AIの学習や推論に必要な消費電力を劇的に削減する道が開かれる。

プログラム可能な演算器への昇華に向けた物理制御の課題

10万個規模の完全同期というハードウェア的な基盤は確立された。次に必要となるステップは、この強力な物理系を汎用的な計算機として自由自在に操るための「書き込み」と「読み出し」のインターフェース構築である。

現在のグリッドは、無数の発振器が単一の均質な同期状態に収束することを示した段階である。これをプログラマブルな演算器へ進化させるには、個々のナノ発振器の周波数や位相、さらに発振器間の結合強度を、外部からの電流や磁場によって独立して調整する手法を確立しなければならない。時間とともに変化する動的なデータをいかにして入力信号(ドライブ電流)に乗せ、グリッドの非線形な応答を引き出すかが、物理リザバーコンピューティング実用化の鍵を握る。

社会実装への道のりには、製造面でのハードルも残されている。新素材を用いた三層構造を、現在の半導体産業を支える既存のシリコンCMOSプロセスとどう統合し、歩留まり良く大量生産するかが問われることになる。研究チームは、今後数年以内にCMOSプロセスと互換性のある小規模なプロトタイプチップを実証し、そこから10年単位のスパンでデータセンターやエッジAIデバイスへの本格導入を目指すロードマップを描いている。

人類は半世紀以上にわたり、シリコンという土俵の上でトランジスタを物理的に縮小し続けることで計算能力を力技で高めてきた。電子を動かさず、スピン波を波及させるだけで計算を完了させるこのナノ発振器ネットワークは、その土俵自体を置き換える強烈なパラダイムシフトとなる。熱の壁に苦しみながら膨大な電力を浪費する時代は、45ナノ秒で広がる静かな波紋によって、やがて終わりを告げることになる。
