スマートフォン、Wi-Fi、GPS。現代の無線通信技術は、我々の目に見えない「波」の制御によって成り立っている。そして今、米国コロラド大学ボルダー校、アリゾナ大学、サンディア国立研究所の研究チームによって発表された画期的な発明が、この無線通信の心臓部を根本から書き換えようとしている。
2026年1月、科学誌『Nature』に掲載された論文において、研究チームは「電気注入型・固体表面弾性波フォノンレーザー（Electrically Injected and Solid State Surface Acoustic Wave Phonon Laser）」の開発に成功したと発表した。
これは、チップの表面で「極小の地震（マイクロ地震）」のような振動を人工的に発生させ、それをレーザーのように増幅・発振させる技術である。この技術は、将来のスマートフォンをより小型に、より高速に、そして劇的に省電力化する可能性を秘めたものなのだ。
現代通信の隠れた主役：表面弾性波（SAW）とは何か
「フォノンレーザー」の革新性を理解するためには、まず、我々のポケットの中にあるスマートフォンが、既に「音」を利用して動いているという事実を知る必要がある。
電波を「音」に変換して選別する
スマートフォンは、基地局から送られてくる電波（無線周波数信号）を受信する。しかし、空中には無数の不要な電波やノイズが飛び交っている。これらを正確に選り分けるために使用されているのが、表面弾性波（SAW）フィルタである。
このフィルタは、受信した電気信号を一度「マイクロチップ表面を伝わる振動（音波）」に変換する。この振動こそがSAWであり、物質の表面を波のように伝わる性質を持つ。文字通り、地表を伝わる地震波（レイリー波など）のナノメートル版である。音波に変換することで、特定の周波数だけを物理的に通過させ、それ以外をカットし、再び電気信号に戻す。これが、クリアな通信を可能にしている原理だ。
既存技術の限界：受動的（パッシブ）であること
しかし、従来のSAWデバイスには決定的な弱点があった。それは、これらが「受動的（パッシブ）」な部品であるという点だ。既存のSAWフィルタは、外部から入力されたエネルギーを減衰させながら処理することしかできない。自ら強力な波を生成したり、信号を増幅したりすることは不可能であり、そのために別の増幅器や発振回路（オシレーター）を外付けする必要があった。これが、スマホ内部の回路を複雑化させ、小型化を阻む要因となっていたのである。
光のレーザーから「音のレーザー」へ：フォノンレーザーの衝撃
今回、Matt Eichenfield氏率いる研究チームが開発した「SAWフォノンレーザー」は、この「受動的」な限界を打破し、チップ単体で強力かつコヒーレント（位相の揃った）な音波を能動的に生成・増幅することに成功した。
「フォノン」とは何か？
光の量子が「フォトン（光子）」であるのと同様に、音や振動の量子は「フォノン（音響量子）」と呼ばれる。一般的なレーザー（Laser）が「誘導放出による光の増幅（Light Amplification by Stimulated Emission of Radiation）」であるなら、フォノンレーザーは「誘導放出による音の増幅（Phonon Amplification…）」を実現するものだ。
構造の妙：異種材料のハイブリッド
このデバイスの核心は、その巧みな積層構造にある。研究チームは、以下の異なる特性を持つ材料をナノレベルで接合させた。
- シリコン基板上のニオブ酸リチウム（Lithium Niobate: LN）：
強力な圧電効果（電圧を加えると変形し、変形すると電圧を生む性質）を持つ材料。ここでSAW（振動）が発生し、維持される。 - インジウム・ガリウム・ヒ素（InGaAs）半導体層：
ニオブ酸リチウムの上に配置された極薄の半導体層。ここが「増幅」の鍵を握る。
この構造により、ニオブ酸リチウム表面を伝わる音波（振動）の電場が、InGaAs層内の電子と直接相互作用することが可能になった。
電子が音速を超えるとき
では、具体的にどのようにして「音」が増幅されるのか。ここには音響電気効果（Acoustoelectric effect）と呼ばれる物理現象が応用されている。
音の波を「サーフィン」する電子
今回開発されたデバイスに直流電圧（DC）を印加すると、InGaAs層内の電子が加速される。通常の物質中では、電子の移動速度はそれほど速くならないが、高移動度を持つInGaAs内では、電子を音速（その物質中を伝わる音の速さ）以上に加速することが可能になる。
- 通常の状態（減衰）： 電子の速度が音波の速度より遅い場合、電子は波からエネルギーを奪い、波は減衰する（波の抵抗を受ける）。
- 増幅の状態（反転分布）： 電子のドリフト速度が音波の速度を超えると、状況は逆転する。電子は、自身が持つ運動エネルギーを音波（フォノン）に受け渡すようになる。
これは、超音速機が衝撃波（ソニックブーム）を生み出す現象や、荷電粒子が光速（媒質中の）を超えた際にチェレンコフ光を発する現象と物理的なアナロジーがある。電子が音の波に乗って「サーフィン」しながら、波を後ろから押し、波の高さをどんどん増幅させていくイメージだ。
ファブリ・ペロー共振器による発振
この増幅作用を、二つの「鏡（音響ブラッグ反射器）」で挟み込むことで、波はデバイス内を何度も往復する。往復するたびに電子からエネルギーを受け取り、雪だるま式に強くなる。そして、ある閾値を超えた瞬間、特定の周波数の純粋な振動が自律的に発生し続ける「発振」状態に至る。
研究チームは、この仕組みを用いて、1ギガヘルツ（1GHz）という極めて高い周波数の音波を生成することに成功した。さらに、その線幅は77ヘルツ未満という驚異的な狭さを記録している。これは、生成される振動（信号）が極めて純粋で、ノイズが少ないことを意味する実証データである。
科学的意義と産業へのインパクト：なぜこれが世界を変えるのか
この技術が『Nature』に掲載されるほどの評価を受けた理由は、単に「新しい実験器具ができた」からではない。エレクトロニクスの設計思想を根本から変える可能性があるからだ。
1. ダイオードレーザーの再来
Eichenfield氏は、この成果を「光学におけるダイオードレーザーの発明」になぞらえている。かつて巨大なガスレーザーが必要だった光の世界は、半導体チップ一つで光を生み出すダイオードレーザーの登場によって革命が起き、光通信やDVD、マウスなどが生まれた。
今回のSAWフォノンレーザーは、音響の世界で同じことを成し遂げようとしている。バッテリー（DC電源）とチップ一つだけで、高周波・高精度の振動（およびそれに付随するRF信号）を生成できるようになったのだ。

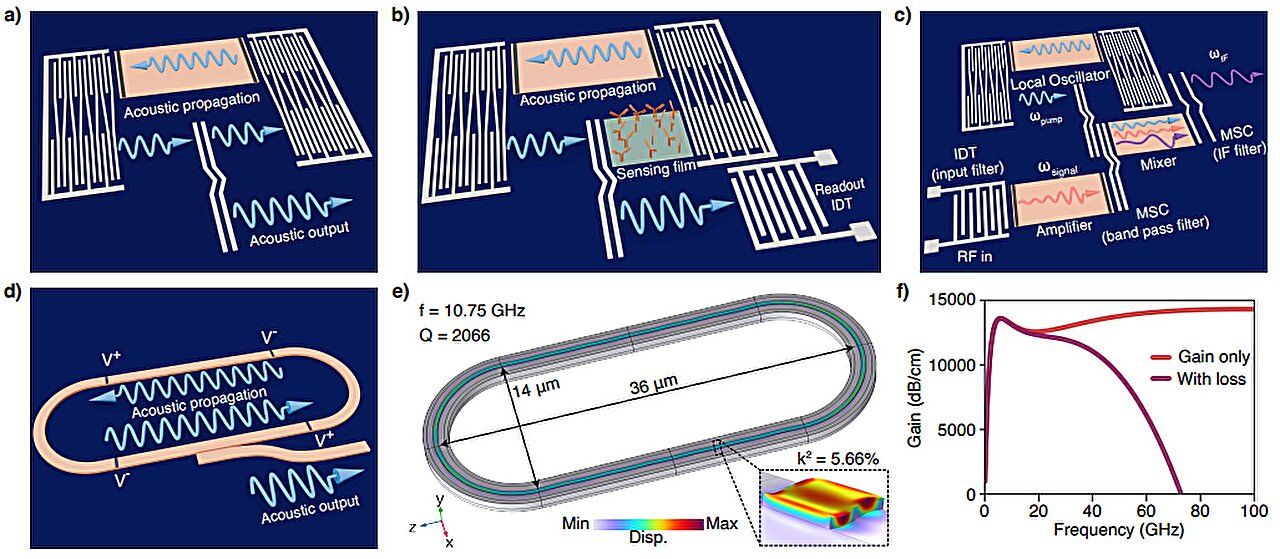

2. 「オール・アコースティック」なRFフロントエンド
現在のスマートフォンの無線回路（RFフロントエンド）は、シリコンチップ、SAWフィルタ、水晶発振器、増幅器など、異なる素材・機能を持つ部品をパズルのように組み合わせたモジュールで構成されている。これは製造を複雑にし、電力ロスを生む。
今回の技術を用いれば、信号の生成（発振）、フィルタリング、増幅、混合（ミキシング）といった無線通信に必要なすべてのプロセスを、同一のチップ上で、音波（フォノン）を介して処理できるようになる。これは、スマホ内部の劇的な省スペース化と、処理効率の向上を意味する。
3. 周波数のスケーラビリティと6G
実験では1GHzが実証されたが、理論モデルによれば、この技術は数十GHz、あるいは100GHzまで容易にスケールアップ可能であると研究チームは予測している。現在のSAWデバイスが苦手とする高周波帯域（4GHz以上）を突破できる可能性があり、これは次世代通信規格「6G」で必要とされるテラヘルツ波に近い帯域での信号処理において極めて有利に働く。
課題と可能性
もちろん、実用化までには課題も残されている。
- 熱とノイズの制御: 現在のプロトタイプは、発振の純度（位相ノイズ）において、既存の最高級水晶発振器にはまだ及ばない部分がある。研究チームは、デバイスの設計を「リング共振器」型に変更することで、エネルギー効率を高め、ノイズを劇的に低減できるとシミュレーションしている。
- 温度特性: ニオブ酸リチウムは温度変化に敏感であるため、実環境での安定動作には温度補償技術との統合が必要となるだろう。
- 量子技術への応用: 今回の論文では、このデバイスが極低温環境下において、量子コンピューティングのための高効率なトランスデューサー（変換器）として機能する可能性も示唆されている。
静かなる地震が起こす革命
「チップ上の地震」という比喩は、物理的な振動の激しさを表すと同時に、この技術がエレクトロニクス産業に与える衝撃の大きさをも暗示している。
これまで、電波を処理するために多くの受動部品に頼ってきた無線技術の歴史において、自ら信号を生み出し増幅する「能動的な音響デバイス」の登場は、パラダイムシフトである。スマートフォンのバッテリーが数日持つようになり、通信速度が桁違いに向上し、デバイスがさらに薄く軽くなる――そんな未来が、幅わずか半ミリメートルのチップの上で震える「微小な地震」から始まろうとしているのだ。
