気候変動への対策とエネルギー安全保障の強化が急務となる中、再生可能エネルギーを利用して水を電気分解し、環境負荷のないグリーン水素を生産する技術に世界的な関心が集まっている。現在稼働している産業規模の水電解システム、とりわけ高い効率を誇る固体高分子型水電解装置などにおいては、電極反応を進行させるために白金（Pt）やイリジウム（Ir）といった貴金属触媒の存在が不可欠である。これらの貴金属は極めて優れた触媒活性と耐久性を持つ一方で、資源の希少性と価格の高さが足かせとなり、水素製造施設の大規模な社会実装を阻む最大の障壁となっていた。さらに、特定の産出国に依存するレアメタルの継続的な使用は、国家間の対立や輸出規制の影響を受けやすく、地政学的なサプライチェーンの脆弱性にも直結する。

こうした背景から、地球上に豊富に存在し安価な二酸化チタン（TiO2）やヘマタイト（Fe2O3）などの金属酸化物半導体を、次世代の電極触媒として活用する研究が活発化している。Ptなどの金属電極とは異なり、半導体材料を電気化学的な触媒として用いた場合、電圧の印加が表面の電子状態や反応性にどのような影響を与えるのか、その微視的なメカニズムは深い謎に包まれていた。ユヴァスキュラ大学に所属するKaroliina Honkala教授とMarko M. Melander博士らが率いる国際共同研究チームは、この長年の謎を解き明かす研究成果を2026年3月12日付の学術誌『Nature Communications』に発表した。彼らは最新の理論計算手法と精緻な分光実験を融合させ、半導体表面での水素発生反応（Hydrogen Evolution Reaction: HER）を駆動する真の活性サイトの正体を突き止めたのだ。

AD

半導体表面の不可視の壁を打ち破る新計算手法

半導体電極の表面で起こる電気化学反応の理解が遅れていた背後には、コンピュータによる理論シミュレーションの技術的な限界が存在した。マテリアルサイエンスの領域で広く用いられているDensity Functional Theory (DFT) に基づく原子レベルのシミュレーションは、計算対象となる系全体の電荷を常に一定に保つ条件で実行される定電荷モデルが一般的であった。実際の電気化学セルにおける反応は、外部の電源から電極電位を連続的に変化させることで駆動するため、従来の固定的なモデルでは電位変動に伴う表面への電子の蓄積や、それに起因する局所的な電子状態の劇的な変化を正確に計算しきれなかった。

この根本的な計算上の問題を解決するため、研究チームはConstant Inner Potential Density Functional Theory (CIP-DFT) と呼ばれる革新的な計算手法を採用した。この手法は、電極の内部電位を一定に保つ数学的な制約を設けることで、外部から印加される電極電位をシミュレーション内で直接的かつ連続的に制御する技術である。この新しいアプローチの導入により、半導体固有のエネルギーの壁であるバンドギャップ領域を越えて電極電位が変動した際に、TiO2表面の電子構造にどのようなダイナミックな変化が生じるのかを、原子レベルの高い解像度で追跡する道が開かれた。

電位変化がもたらす「ポーラロン」の形成と水素発生メカニズム

精緻なシミュレーションにより、TiO2の表面においてHERを起動させる未知の物理現象が明らかになった。本来、不純物のない理想的なTiO2の結晶表面は、水素原子を吸着するエネルギーが不適切に高く、触媒としては極めて反応が進みにくい性質を持っている。外部から電極電位を下げていく還元的な環境下に電極を置くと、表面に存在する特定のTi4+が過剰な電子を受け取り、Ti3+へと還元される状態が観察された。

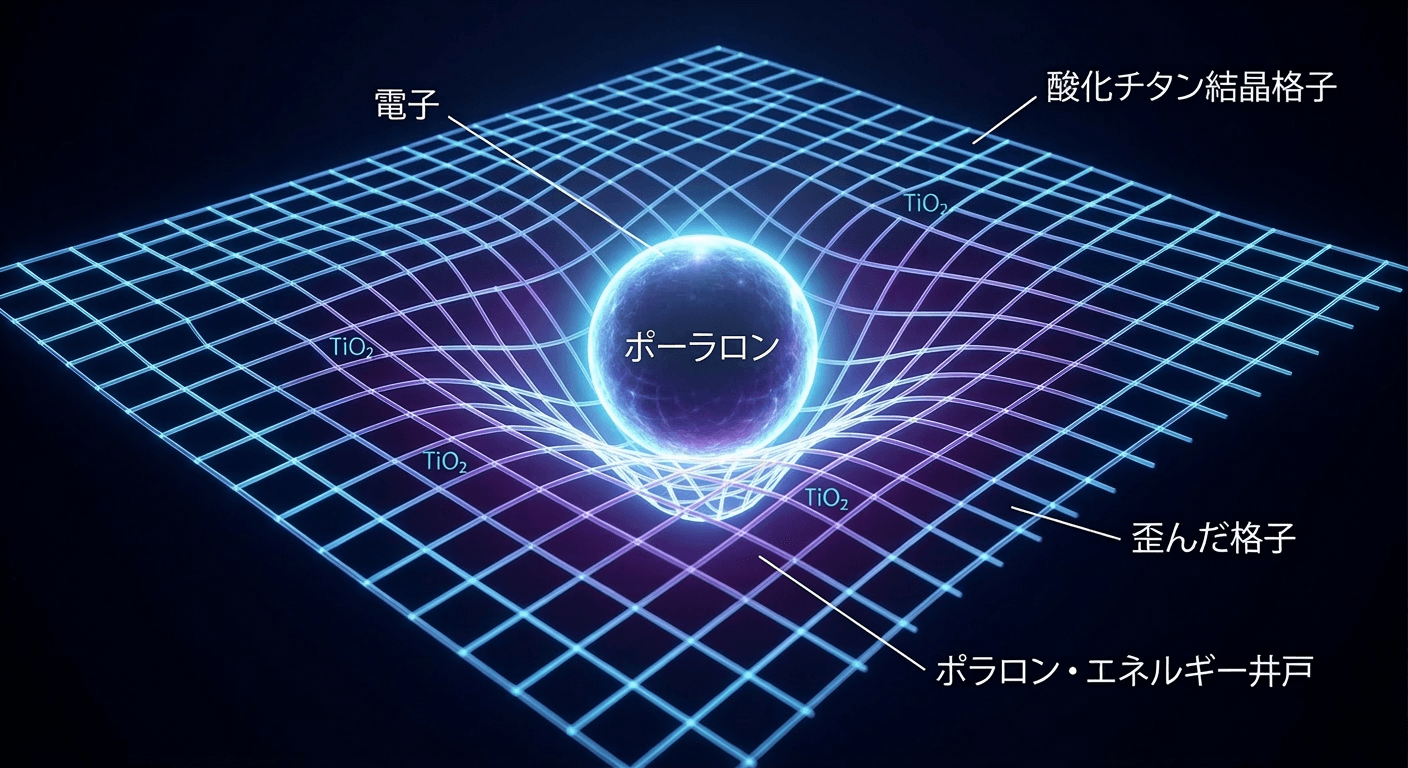

受け取られた過剰な電子は、導電性の高い金属内部のように結晶内を自由に動き回るのではなく、特定のチタン原子の軌道に強く留まる。電子が特定の場所に留まると、自身のマイナス電荷によって周囲のプラス電荷を持つチタン原子を引き寄せ、マイナス電荷を持つ酸素原子を退けるように局所的な原子配列の歪みを生じさせる。電子とそれが自ら引き起こした結晶格子の歪みが一体となって安定化した状態を、物理学の用語でポーラロン（polaron）と呼ぶ。電位の印加によって人為的に生み出されたこのポーラロンが、不活性だった表面に水素原子を適切に吸着させ、最終的に水素分子の生成を引き起こす反応の起点として働くことが判明したのである。

AD

酸素欠陥が引き起こす触媒活性の連鎖反応

実際の半導体材料の表面には、完全で規則正しい結晶構造に加え、原子が部分的に抜け落ちた酸素欠陥（Oxygen Vacancy: VO）が必ず存在する。研究チームは、TiO2表面において最も一般的に見られるこのVOが、ポーラロンの形成と触媒活性に与える影響についても詳細な検討を行った。シミュレーションの結果、VOの存在はポーラロンの形成を劇的に促進し、触媒としての性能を底上げすることが示された。

酸素原子が抜け落ちることで残された余剰な電子が、容易に隣接するチタン原子に移動し、より弱い還元電位の条件からTi3+のポーラロン形成を助ける。さらに電位を下げていくと、単一のポーラロンにとどまらず、複数のポーラロンが連なるように形成されることが確認された。これらの多重ポーラロンは、室温が持つ熱エネルギーを利用して隣接するチタン原子間を容易にホッピング（hopping）と呼ばれる跳躍移動を繰り返す。本来は電流を通しにくい絶縁体に近い半導体表面において、この連鎖的なホッピングが電子のスムーズな通り道を生み出す。水溶液中のプロトン（H+）が電子を受け取り電極表面に吸着するVolmer反応と、吸着した水素原子同士が結合して気体の水素分子となって脱離するTafel反応の二段階を経て、極めて効率的な水素発生が進行するプロセスが立証された。

最先端のオペランド計測による計算結果の完全な実証

いかに緻密なスーパーコンピュータによる計算結果であっても、現実の物理世界における実験的裏付けが伴わなければ完全な立証とはならない。研究チームはShanghai Synchrotron Radiation Facility (SSRF) をはじめとする高度な実験設備を駆使し、反応が進行している最中の電極表面をリアルタイムで観測するオペランド計測を実施した。不対電子の存在を磁気的に検出するElectron Paramagnetic Resonance (EPR) 分光法を用いた実験では、還元電位を徐々に印加していくと、標準水素電極基準で-2.1 Vから-2.2 V付近において、新たにTi3+のポーラロンに特有の強力なシグナルが出現した。

同時に行われた、物質表面の化学結合状態をX線で精密に分析するNear-Ambient Pressure X-ray Photoelectron Spectroscopy (NAPXPS) や、光の散乱から分子の振動を測定するラマン分光法を用いた実験においても、同等の還元電位で計算結果と完全に一致する構造変化が捉えられている。印加する電位を元の状態に戻すと、出現したシグナルは完全に消失し、結晶構造も元の状態に復元した。この事実は、ポーラロンの形成が材料の不可逆的な劣化や破壊によるものではなく、電極電位の操作によって完全に可逆的かつ意図的に制御できる現象であることを証明している。理論予測と多角的な最先端の分光実験の結果が完全に合致し、電位依存的なポーラロン形成の存在は揺るぎない科学的事実として確認された。

AD

触媒科学の常識を覆す「スケーリング関係」の回避

この一連の発見は、触媒科学の領域にパラダイムシフトをもたらし、長年にわたり触媒設計の足かせとなってきたスケーリング関係という強固な法則を打破する可能性を秘めている。Sabatier（サバティエ）の原理と呼ばれる触媒科学の基本原則に従うと、最適な触媒とは反応中間体と強すぎず弱すぎない適度な結合力を持つ物質であるとされる。金属電極を用いた従来の触媒開発においては、反応中間体の吸着エネルギー間に逃れられない線形の相関関係が存在する。水素原子を電極表面に引き寄せる力が弱すぎると反応は始まらず、引き寄せる力を強めすぎると今度は生成した水素分子が表面から離れられなくなる。金属触媒ではこの吸着と脱離のバランスを独立して最適化することが原理的に不可能であり、到達できる触媒性能の頂点には明確な限界があった。

TiO2のような半導体電極においては、ポーラロンが形成される電位領域において、水素の吸着エネルギーと印加される電極電位の間にあった単純な線形関係が完全に崩壊することが判明した。金属電極では決して見られないこの非線形性は、半導体の表面電子状態が固定的なものではなく、ポーラロンという形で局所的かつダイナミックに変化することに起因する。研究者が電極電位を精密に操作して意図的にポーラロンを生成および制御すれば、スケーリング関係の厳しい制約を回避し、反応中間体の吸着状態のみをピンポイントで最適化できる。従来の金属ベースの触媒理論の枠組みを根底から覆す、全く新しい触媒設計のアプローチが誕生した。

本研究の意義と社会実装に向けた展望

本研究の意義を総括する。外部電位の印加によって半導体表面にポーラロンを意図的に形成し、HERを能動的に駆動させるという新しい科学的原理が確立された。意図的にVOなどを導入する欠陥エンジニアリングと、本研究で解明された電位依存的なポーラロン形成を相乗的に組み合わせることで、高価な貴金属を一切使用しない高性能な光電気化学触媒を合理的にデザインする確かな道筋が示された。このメカニズムはTiO2に限定されず、光触媒として有望な酸化ニッケル（NiO）やバナジン酸ビスマス（BiVO4）、Fe2O3など、他の多様な遷移金属酸化物半導体にも広く適用できる。エネルギー資源の偏在による地政学的リスクを低減し、世界中どこでも安価にグリーン水素を生産できる分散型エネルギー社会の実現に向け、極めて重要な科学的基盤が構築されたのだ。

論文

参考文献
