かつて一部屋を埋め尽くすほど巨大だったコンピュータが、今や我々のポケットに収まっている。この劇的な小型化の歴史が、今、量子デバイスの世界で再現されようとしている。カリフォルニア大学サンタバーバラ校（UCSB）の研究チームが、冷却原子（中性原子）と呼ばれる極低温の原子を操る量子実験を、チップスケールで実現する道筋を切り拓いたのだ。これは、量子コンピューティングや超精密センサー、次世代の原子時計など、科学技術の根幹を揺るがすほどのインパクトを秘めた成果と言えるだろう。
なぜ「実験室」を飛び出す必要があるのか？
冷却原子実験は、現代物理学における最も強力なツールの一つである。原子をレーザー光と磁場を用いて極低温（ほぼ絶対零度）まで冷却し、その動きをほとんど止めることで、原子が持つ量子的な性質を精密に観測・操作する。この技術により、新しい物質の状態を発見したり、ごく微弱な信号を検出したり、時間や重力を超高精度で測定することが可能になる。
しかし、その絶大な能力には大きな代償が伴う。現在の冷却原子実験は、振動や温度変化を徹底的に排除した、厳重に管理された研究室の奥深くでしか行えない。光学テーブルと呼ばれる巨大な台座の上に、無数のレーザー、レンズ、ミラー、変調器などが迷路のように配置され、熟練の研究者が細心の注意を払って調整を続けている。この「聖域」から一歩でも外に出れば、その驚異的な性能は維持できないのだ。
だが、もしこの実験装置を研究室の外に持ち出せたとすれば、世界はどう変わるだろうか？UCSBの電気・コンピュータ工学教授、Daniel Blumenthal氏はこの点について、計り知れない可能性があると語る。「海面上昇や海氷の変化、さらには100キロメートル単位の精度で地震を測定できるかもしれません」。 地球上で起こる出来事を、惑星を取り巻く重力場の変化として捉えることが可能になるというのだ。さらに、宇宙空間での超精密な時間測定は、新たな重力実験や、ダークマターのような未知の素粒子探索への扉を開くことになるだろう。
つまり、この技術を真に人類の利益に繋げるためには、冷却原子実験を「聖域」から解放し、過酷な実世界の現場で機能する、堅牢でポータブルな形にする必要があったのである。
DARPAプロジェクトから始まった小型化への10年越しの挑戦
Blumenthal教授と彼の共同研究者たちの挑戦は、今に始まったことではない。その歴史は10年以上前、米国防高等研究計画局（DARPA）からの一連のプロジェクトに遡る。
「彼らが求めていたのは、小型の原子時計でした」とBlumenthal氏は振り返る。 原子時計の心臓部は、セシウムやルビジウムといった原子の正確な振動だ。その振動を正確に計測するためには、原子をレーザーで冷却し、「原子の糖蜜（atomic molasses）」と呼ばれる状態に閉じ込める必要がある。研究チームに与えられた当初の役割は、この冷却とトラップに不可欠なレーザー光を精密に送り届ける「ビームデリバリー」部分の小型化だった。
このプロジェクトをきっかけに、研究者たちの心に一つの壮大な問いが生まれた。「ビームデリバリーだけでなく、光学テーブルの上にあるもの全てを小型化できないだろうか？」と。 レーザー光源そのもの、光を安定させるための共振器、周波数を変える変調器、光のON/OFFを切り替えるゲート、強度を制御する装置。これら全てのハードウェアを、一枚のチップの上に集積するという、途方もない構想が動き出したのだ。
しかし、それは単に部品を小さくするだけの作業ではない。光学テーブルと同等の性能を維持し、さらに現場での過酷な環境にも耐えうる信頼性を確保しなければならない。そして、多数の量子ビット（量子情報の単位）を扱う将来の量子コンピュータを見据え、量産に適したスケーラビリティも必要となる。Blumenthal氏は、「我々が目指したのは、従来の安定性と精度を保ちつつ、信頼性とスケールアップの容易さを加えることでした」と説明する。 加えて、消費電力の削減と製造コストの低減は、この技術が広く普及するための絶対条件だった。
幸いなことに、時代は彼らに味方した。通信や医療分野で既に大きな役割を果たしていた「集積フォトニクス」の技術が、この挑戦を可能にする鍵となったのである。
逆境を乗り越える「光」の技術：集積フォトニクスの役割
集積フォトニクスとは、電子回路におけるIC（集積回路）の「光」版と考えると分かりやすい。電子の代わりに光子（光の粒子）を使い、髪の毛よりも細い光の通り道（導波路）をチップ上に作り込むことで、レーザー光の生成、変調、伝送といった複雑な機能をマイクロスケールで実現する技術だ。
Blumenthal氏のチームがプラットフォームとして選んだのは、窒化ケイ素だった。この材料は、光の損失が極めて少ないという特徴を持ち、チップ上で長距離にわたって光を劣化させることなく引き回すことができる。これが、精密な量子実験に求められる高い性能を実現する上で決定的に重要だった。
この集積フォトニクス技術を駆使することで、これまで巨大な光学部品が担っていた役割を、微細なチップ上の構造に置き換えていく。それはまさに、量子科学のハードウェア革命の始まりだった。
金字塔を打ち立てた2つのマイルストーン
長年の研究開発を経て、チームは近年、立て続けに画期的な成果を発表し、世界を驚かせた。
2023年：100万個の原子を手のひらで冷却「PICMOT」の衝撃

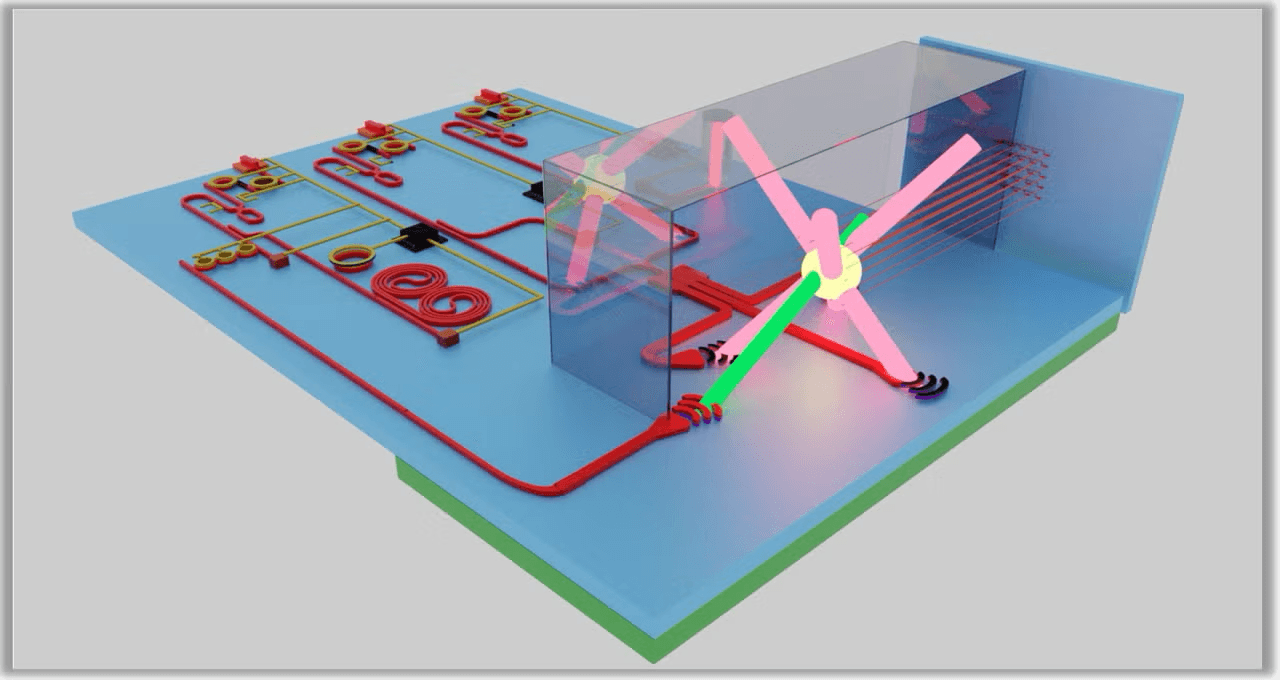

最初の大きなブレークスルーは2023年に訪れた。チームは、集積フォトニクスによって作られた3次元磁気光学トラップ（PICMOT: Photonic Integrated 3D Magneto-Optical Trap）を用いて、チップから照射されるレーザー光だけでルビジウム原子を冷却・トラップすることに世界で初めて成功したのだ。
このシステムでは、低損失の窒化ケイ素プラットフォーム上に埋め込まれた導波路が、冷却用と再励起用（原子を特定のエネルギー状態に保つため）のレーザー光を、真空セル内のルビジウム原子へと導く。チップから出た3本のビームは原子のいる空間を通過し、ミラーで反射されて戻ってくる。この往復する光が交差する領域に磁場をかけることで、原子を捕獲し、その運動エネルギーを奪って冷却するのだ。
驚くべきことに、この極小のシステムは、真空セル内のルビジウム蒸気から100万個以上の原子をトラップし、温度を250マイクロケルビンまで冷却することに成功した。 これは摂氏に換算すると約-273度、絶対零度に限りなく近い極低温である。
「より冷たい原子、そしてより多くの原子は、より高い精度と感度に繋がります。なぜなら、より多くのセンサーで測定値を平均化していることになるからです」とBlumenthal氏はその意義を語る。 熱によって激しく飛び回る原子を極低温にまで冷やすことで、その量子状態を正確に読み取ることができ、より精密なセンサーや原子時計が実現できるのだ。この成果は、冷却原子実験の心臓部をチップ化できることを明確に証明した。
2024年：”じゃじゃ馬”レーザーを手なずける「超低ノイズ・レーザー」の集積
原子の冷却・トラップに成功したチームが次に取り組んだのは、さらに精密な量子操作に不可欠な「高品質なレーザー光」のチップ化だった。一般的な市販の半導体レーザーは、安価で小型だが、その光は周波数が不安定で「ノイズ」が多く、量子実験のような繊細な応用には不向きだ。いわば、気性の荒い”じゃじゃ馬”のようなものである。

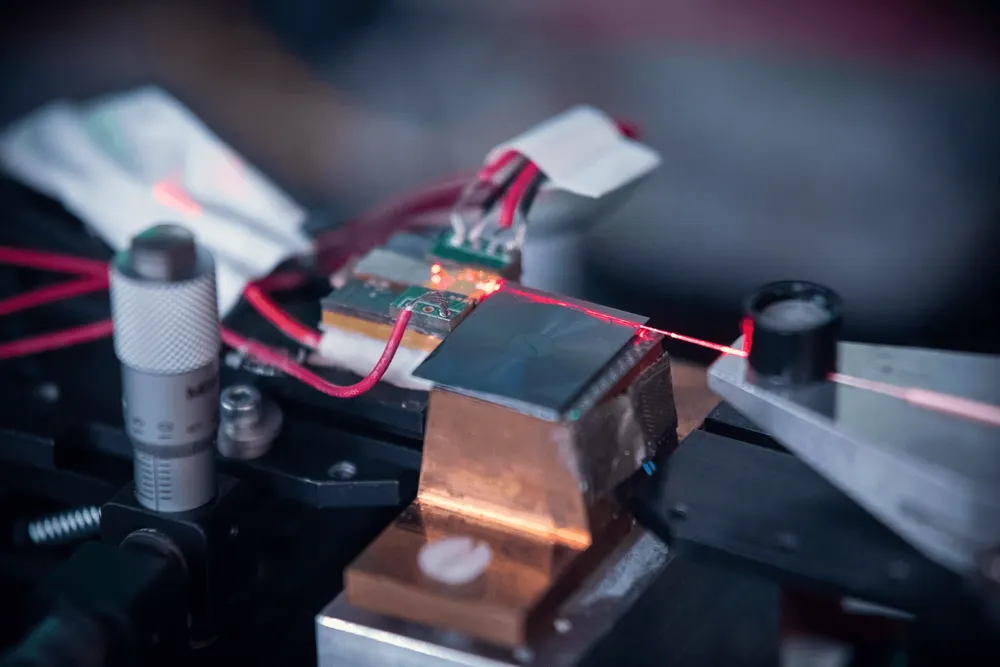

2024年、チームはこの課題も見事に克服する。ごく一般的なファブリ・ペロー型レーザーダイオードを光源としながらも、独自に開発したフォトニック部品を用いてその光を「浄化」し、極めて安定した超低線幅のレーザーを窒化ケイ素チップ上に集積することに成功したのだ。
この技術の鍵は「自己注入同期（self-injection locking）」と呼ばれる手法と、チップ上に作り込まれた超高品質な共振器（光を閉じ込める部品）にある。 レーザーから出た光の一部をチップ上の高品質な共振器に送り込み、そこでフィルタリングされた極めて純粋な光だけを、再びレーザー自身に戻す。これにより、レーザーは自らが出した「理想的な光」に同期し、ノイズが劇的に抑制され、周波数が安定するのである。
レーザーの線幅が狭い（光の周波数が単一に近い）ことは、量子応用において決定的に重要だ。「ノイズが多く線幅が広いレーザーは、センサーの感度や量子コンピュータの速度、原子時計の安定性を制限してしまいます」とBlumenthal氏は指摘する。 「精密な作業を行いたいときこそ、狭線幅で低ノイズのレーザーが活躍するのです」。
興味深いことに、このチップ化されたレーザーは、従来の研究室で使われる大型レーザーシステムに匹敵するだけでなく、いくつかの点では性能が向上しているという。 チームの一員であるアンドレイ・イシチェンコ氏は、「チップスケールに完全に集積されているため、性能が改善されている面もあります」と述べる。 コンパクトな構造は、フィードバックループを高速化させ、より効果的にノイズを抑制する。また、空間を伝わる光よりも、チップ上の光ファイバーの方が揺らぎの影響を受けにくく、信号の安定性が向上するのだ。
次なるフロンティア ― 冷却原子とイオントラップ、二つの道
レーザー光源、ビーム伝送、光制御といった「フォトニックエンジン」のチップ化にほぼ目処が立った今、研究は次の段階へと進んでいる。残された大きな課題は、真空セルや原子そのものを含む「物理パッケージ」のチップ化だ。
この課題に対して、チームは二つのアプローチで研究を進めている。
一つは、これまで述べてきた冷却原子を用いる方法だ。この方式では、高い精度を得るために百万個単位の多数の原子を扱う必要がある。物理パッケージ全体のチップ化はまだ道半ばだが、研究は着実に進んでいる。
もう一つは、イオントラップを用いるアプローチだ。イオンとは、電子の数が陽子の数と異なり、電気を帯びた原子のことである。イオントラップ方式は、量子コンピュータの有力な候補の一つであり、通常は数個のイオンを扱うため、冷却原子方式よりも小型化が容易と考えられている。

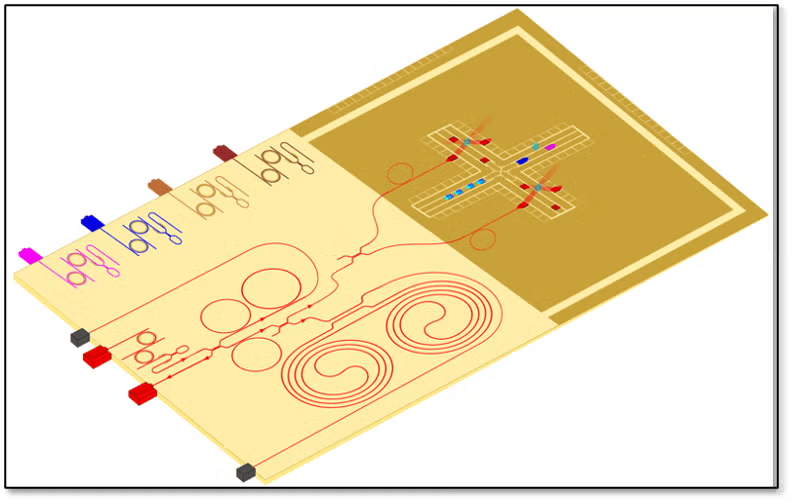

そして、このイオントラップの分野でも、チームは大きな成果を上げている。マサチューセッツ大学アマースト校との共同研究で、チップに集積したレーザーを用いて、世界で初めてイオントラップによる量子ビットを生成することに成功したのだ。 Blumenthal氏はこの成果を「低損失の窒化ケイ素プラットフォームにおいて、集積レーザーでイオントラップ量子ビットを生成できたことは、巨大なマイルストーンです」と評価する。 これは、トラップ、レーザー、光学系を完全に統合し、コンパクトなイオントラップ型量子コンピュータや量子センサーを実現する道筋を照らすものだ。
チップ化がもたらす真のインパクトとは？
UCSBのこの一連の研究は、単なる小型化技術の成功物語に留まらない。それは、量子科学という学問分野そのもの、そして私たちの社会に、3つの大きな変革をもたらす可能性を秘めている。
第一に、量子科学の「民主化」である。これまで、最先端の量子研究は、莫大な予算と巨大な施設を持つ一部の大学や研究機関の独壇場だった。しかし、実験システムの心臓部が安価で量産可能なチップになれば、より多くの研究者やスタートアップ企業がこの分野に参入できるようになる。イノベーションの裾野が広がり、競争が加速することで、誰も想像しなかったような新しい応用が生まれる土壌が育まれるだろう。
第二に、量子センサーの「ユビキタス化」だ。かつてコンピュータが一部の専門家のものであった時代から、スマートフォンとして誰もがポケットに入れて持ち歩く時代へと進化したように、超高感度な量子センサーが社会のあらゆる場所に偏在する未来が訪れるかもしれない。自動運転車の精度を飛躍的に高める量子ジャイロスコープ、GPSが届かない場所でも正確な位置情報を提供するナビゲーションシステム、火山噴火や地震を早期に検知する重力センサーネットワーク。これらが社会インフラの一部となる可能性が出てくる。
そして第三に、基礎科学における「新たな発見の加速」である。ダークマターの探索や一般相対性理論の精密な検証など、宇宙の根源的な謎に迫る研究は、これまで以上に高精度な測定を求めている。チップ化された原子実験装置を衛星に搭載して宇宙空間に展開したり、地球上の様々な場所に設置したりすることで、これまで得られなかった質の高いデータをリアルタイムで取得できるようになる。これにより、基礎科学の進歩が劇的に加速するかもしれない。
もちろん、全ての部品を統合した完全なシステムが実用化されるまでには、まだ解決すべき課題も多い。しかし、Blumenthal教授らの研究は、その未来がもはや空想ではなく、具体的な技術開発のロードマップの上にあることを示している。
この技術は、量子科学における「iPhoneモーメント」、つまり、専門家のための複雑な装置から、世界を変えるユビキタスなツールへと変貌を遂げる、その黎明期を告げているのかもしれない。研究室という揺りかごから解き放たれた量子技術が、これからどのような世界を見せてくれるのか。私たちは今、その歴史的な転換点の目撃者なのである。
