イスラエルを拠点とする世界的なアナログ半導体ファウンドリのTower Semiconductorと、カナダ・トロントに本拠を置く量子コンピューティング企業Xanaduは、誤り耐性（Fault-tolerant）を備えた光量子コンピュータに関する共同開発を新たな段階へと引き上げた。この戦略的協業の拡大は、Xanaduが独自に設計する光量子アーキテクチャを、Tower Semiconductorの大量生産（ハイボリューム）対応シリコンフォトニクス（SiPho）製造プラットフォームへと高度に適合させるプロセスエンジニアリングの結実である。
両社はこれまでに複数回の共同テープアウト（設計データを製造工程に引き渡す最終段階）を成功させており、研究室レベルの概念実証（PoC）やプロトタイプ開発のフェーズはすでに完了している。今回の発表は、専用にマッピングされたカスタム材料スタックと、実績ある標準的な製造フローとを融合させることにより、光量子ハードウェアを真の「産業用スケール」で量産するための供給体制が確立されつつある事実を示している。量子コンピュータ開発分野において、ファブレス設計企業とメガファウンドリ間のエコシステム形成は、長らく課題とされてきた「スケールアップの壁」を突破するための最も現実的かつ強力なアプローチである。
光量子アーキテクチャと独自の材料工学的課題
現在、量子コンピューティングのハードウェア開発は、超伝導回路、イオントラップ、冷却原子、そして光子（フォトニクス）など、複数の物理系が主導権を争う群雄割拠の状況にある。IBMやGoogleなどが推進する超伝導方式は論理ゲートの高速操作に優位性を持つものの、量子状態であるコヒーレンスを維持するためにシステム全体を絶対零度（約-273℃）に近い極低温に冷却する巨大な希釈冷凍機が不可欠となる。
これに対し、Xanaduのアプローチは特異な物理的特性に依存している。同社は連続量（CV: Continuous-Variable）量子計算と呼ばれる計算パラダイムを採用しており、情報担体として環境ノイズに極めて強い「光子」を利用する。このアーキテクチャの最大の利点は、量子状態の操作や伝送を「室温」で行える可能性を秘めている点だ。熱や電磁場の干渉を受けにくい光子は、光ファイバー網を用いた既存の通信インフラやデータセンターのサーバーアーキテクチャと直接的な互換性を持つ。
しかし、光量子コンピューティング特有の技術的障壁が存在する。それは「光損失（Optical Loss）」である。Xanaduは測定ベース量子計算（MBQC: Measurement-Based Quantum Computing）と呼ばれる手法を用いており、これは最初に数千から数万規模の量子ビットを単一チップ上で光学的にもつれ（エンタングル）させた巨大な「クラスタ状態」を生成し、その状態に対して適応的な観測を行うことで計算を進める。この過程で、回路網の導波路や合波器においてわずかでも光子が吸収・散乱されて失われれば、エンタングルメントは連鎖的に崩壊し、計算の忠実度（Fidelity）は致命的に低下する。
この課題を克服するため、両社の共同エンジニアリングは「超低損失シリコン窒化膜（SiN: Silicon Nitride）導波路」および「集積型フォトダイオード（光検出器）」の歩留まり向上と製造最適化に焦点を当てている。一般的なシリコン・オン・インシュレータ（SOI）基板を用いた導波路は、近赤外光領域では良好に機能するものの、Xanaduが生成する高出力の「スクイーズド光（量子揺らぎを圧縮した特殊な光状態）」に対しては、二光子吸収と呼ばれる非線形光学効果による損失が発生しやすい。バンドギャップの広いSiNを用いたカスタム材料スタックは、この非線形損失を回避し、かつ極めて低い伝搬損失を実現するための不可欠な要素材料だ。
標準製造プラットフォームへの統合がもたらす破壊的インパクト
ここで、Tower Semiconductorが果たす役割の重要性が浮き彫りになる。Tower Semiconductorは、RF（高周波）プロセスやアナログICにおいて世界トップクラスの半導体プロセス資産を有しており、その中でも「PH18」と呼ばれるシリコンフォトニクス基盤技術は業界標準としての地位を確立している。
Xanaduの要求する超低損失SiN導波路などの特殊要件は、これまでであれば専用の研究所や小規模な試作ラインで、熟練の職人芸的なチューニングプロセスを経て製造されるのが常識であった。しかし両社はこれを、Tower Semiconductorの既存の200mm（あるいは将来的には300mm）ウェハのマスプロダクションライン上の標準フローに統合することに成功した。特殊な先端量子コンポーネントを、通信機器やLiDAR（光通信測距）チップと同じ工場のラインで、同等の品質管理体制のもとに量産できるようになったことは、量子ハードウェアのユニットエコノミクス（単位あたりの採算性）を劇的に低下させ、供給のボトルネックを解消する。
半導体の微細加工プロセスにおける数ナノメートルのエッチング荒れ（ラフネス）は、そのまま光子の乱反射と散乱損失に直結する。Tower Semiconductorによる厳密な統計的プロセス管理（SPC）と高精度なリソグラフィ技術の投入は、ウェハ全体、さらにはロット間における性能のばらつきを極限まで抑制する。XanaduのCEOであるChristian Weedbrookが述べるように、「製造プロセスエンジニアリングとファウンドリの量産インフラストラクチャの結合」こそが、実用的な量子コンピュータを構築するための揺るぎない土台となる。
フルスタック戦略とエコシステムへの接続

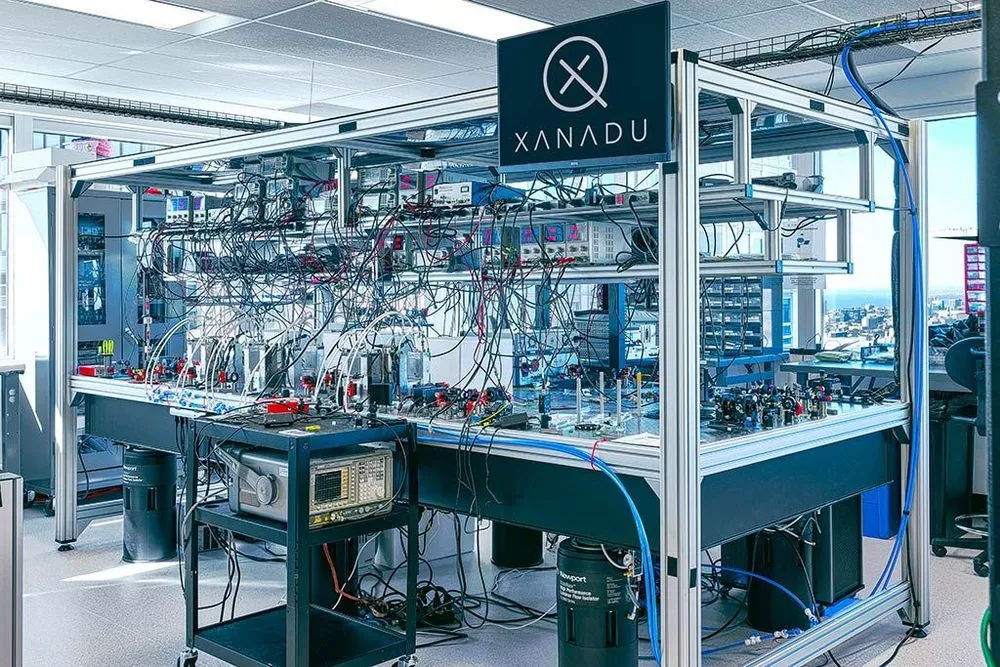

技術面だけでなく、ビジネス戦略の観点からも今回の発表は深い意味を持つ。Xanaduは、ソフトウェアレイヤーにおいても「PennyLane」というオープンソースフレームワークを展開し、業界内で強い影響力を発揮している。PennyLaneは微分可能プログラミング（Differentiable Programming）を量子回路設計に持ち込み、ニューラルネットワークの学習プロセスと量子アルゴリズムを高度に統合するパラダイムを構築した。さらに、クラウドを介して自社の光量子プロセッサを外部の研究部門や企業に提供し、すでに量子超越性を実証したプロセッサ「Borealis」などの稼働実績を持つ。
このように強固なソフトウェアおよびアルゴリズムの基盤を持つXanaduにとって、唯一にして最大の懸念事項が「フォールトトレラント（誤り耐性）を実現するための、百万量子ビット規模のハードウェアの物理的調達力」であった。莫大な設備投資を要する自社ファブの建設という高リスクな選択を避け、メガファウンドリとの間で緊密かつ専用の生産フローを確保したことは、サプライチェーンの脆弱性を排除し、競合他社に対する明確な製造能力（Execution capacity）の優位性を示すものである。
一方のTower Semiconductorにとっても、この協業は自社のシリコンフォトニクスプラットフォームが、既存のデータ通信やテレコム領域の要求水準を超え、極限の精度が要求される次世代サイエンス領域においても十分な性能を発揮することを業界全体に証明するショーケースとなる。同社のRFビジネスユニット責任者であるDr. Ed Preislerが示唆するように、アナログ半導体プロセスの知見は自動運転やAIデータセンターにとどまらず、量子コンピューティングの物理インジケーターをも支配し始めている。
総括すれば、XanaduとTower Semiconductorによる今回の発表は、量子コンピューターが「物理学者の手から、ファウンドリのエンジニアの手へと完全に移行した」ことを示す象徴的なマイルストーンである。超低損失のSiN導波路という材料レベルのパズルが解かれ、それが既存の半導体エコシステムの強大な製造力と結合したことで、エラー訂正を備えた実用規模の光量子コンピュータへの道のりは、かつてないほど高い確度を持った現実のエンジニアリングロードマップへと昇華している。
