人類は計算の限界点に立っている。新薬の分子構造解析や気候変動の精緻なシミュレーションなど、古典的なコンピュータが解くには宇宙の寿命よりも長い時間を要する問題が無数に存在している。この途方もない計算量の壁を打ち破る切り札が、量子力学の奇妙な性質を情報処理の資源へと変換する量子コンピュータだ。現在、世界中の研究機関や巨大IT企業が開発を競い、極低温の希釈冷凍機の中で美しく配線された超伝導回路の画像がメディアを連日賑わせている。
しかし、その美しい回路の背後には過酷な現実が横たわっている。実用的で誤り耐性を持つ量子計算を実行するには、エラー訂正のために数百万個もの量子ビットが不可欠となる。既存の超伝導回路やイオントラップ方式は本質的に手作りの芸術品の域を出ておらず、ミリメートル単位の巨大なコンポーネントを数百万個並べ、それぞれに個別の制御配線を這わせるというアプローチは、物理的な空間の制約や熱雑音の観点から早晩破綻を迎える運命にある。
この絶望的なスケーリングの壁を越えるため、いかなる製造技術のパラダイムシフトが求められているのか。環境のノイズに怯えるデリケートな量子状態を守り抜きながら、数百万の量子ビットを指先ほどのチップ上に高密度に敷き詰める手法の確立が急務とされてきた。
その決定的な解答を、ベルギーの半導体研究機関imecが提示した。彼らは、現代の半導体製造における最高峰の技術であるHigh-NA（高開口数）EUVリソグラフィを量子デバイスの製造に世界で初めて適用し、ゲート間隔わずか6ナノメートルという極限の精度で量子ドットデバイスを焼き付けることに成功したのだ。このブレイクスルーは、量子コンピュータの製造ラインを、次世代AIプロセッサが爆進する既存の半導体ロードマップへと強引に引きずり込み、実用化へのタイムラインを決定的に圧縮する歴史的な転換点である。
芸術品から工業製品へ。立ちはだかる「スケーリングの壁」
現在の量子コンピュータ開発において最も深刻なボトルネックは、純粋な演算性能の追求以前に、「いかにして同じものを無数に、かつ均一に作るか」という製造技術の観点に集約される。現在業界をリードする超伝導材料を用いた量子ビットは、制御が比較的容易であるという利点を持つ。だが、チップ上に数千個を配置しようとしただけで、たちまち物理的なサイズの限界に直面する。巨大な冷却装置の中に張り巡らされた無数の同軸ケーブルが熱を引き込み、システム全体を不安定にさせてしまうのだ。
そこで研究者たちが長年活路を見出そうとしてきたのが「シリコンスピン量子ビット」である。これは、現代のスマートフォンやPCに搭載されているプロセッサと全く同じシリコン材料を用い、その結晶内部の局所的な空間に単一の電子を閉じ込める方式だ。電子が持つ「スピン（自転のような磁気的性質）」の向きである上と下を、量子情報における0と1の重ね合わせ状態として利用する。シリコンスピン量子ビットのサイズは超伝導方式の数万分の一に過ぎず、理論上は指先ほどの単一チップ上に数百万個を密集させることが可能になる。
だが、この圧倒的な集積密度を実現するためには、乗り越えるべき巨大な障壁があった。シリコン内部の電子を狙った場所に正確に縛り付け、そのスピンを自在に操るためには、ナノメートル単位の極小の電極（ゲート）を電子の直上に緻密に配置しなければならない。さらに厄介なことに、複数の量子ビットを絡み合わせて複雑な計算を行う（エンタングルメントを生成する）ためには、隣り合う電子同士が互いの存在を感じ取り、情報を交換し合う必要がある。
この「電子同士の対話」の強さは、電子間の距離が離れると指数関数的に急減する。分厚い壁を隔てて隣の部屋にいる相手と会話をするような状況を想像してほしい。壁が少しでも厚ければ、声は完全に遮断されてしまう。計算を成立させるためには、電極同士の隙間を極限まで狭め、電子間の距離を数ナノメートル単位まで詰める必要があった。この異常なまでの加工精度を、数百万個の素子に対して均一かつ無欠陥で達成することは、従来のリソグラフィ（露光）技術では不可能に近い離れ業であった。
6ナノメートルの空隙を刻む。High-NA EUVがもたらす極限の精度
この絶望的な微細加工の要求に対し、imecが投入したのが「High-NA EUVリソグラフィ」である。EUV（極端紫外線）リソグラフィは、波長わずか13.5ナノメートルの光を用いてシリコンウェハー上に回路を描き出す技術であり、High-NA（高開口数）はその光学系をさらに極限まで進化させた最新鋭のシステムだ。これは本来、2ナノメートル世代以降の最先端ロジック半導体や、膨大なデータを処理するAI向けプロセッサを製造するために、オランダのASMLをはじめとする装置メーカーが天文学的な資金を投じて開発した究極の彫刻刀である。

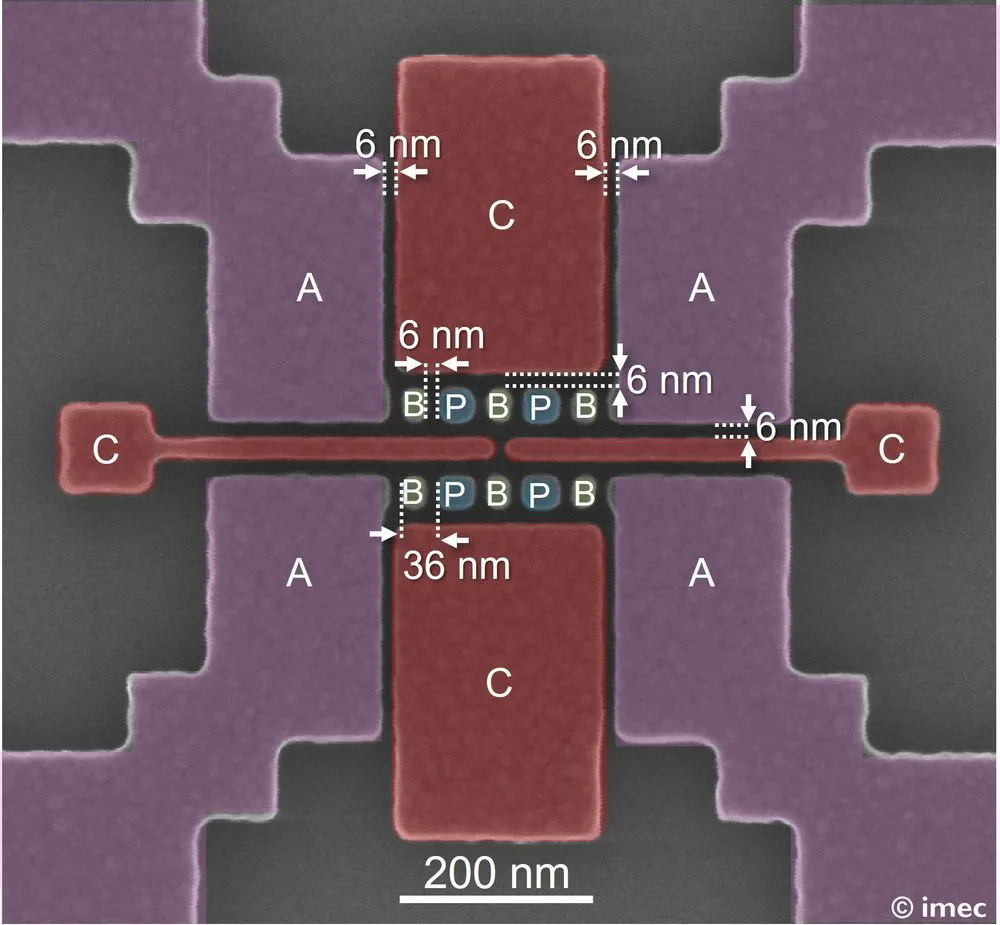

imecはこの最新鋭の光学技術を量子デバイスのパターニングに直接転用し、隣接する電極間のギャップをわずか6ナノメートルで形成することに成功した。これはシリコン原子の格子にして数十個分という、まさに極薄の隙間である。
6ナノメートルという数値は、物理学的に決定的な意味を持つ。ゲート間隔がここまで狭まることで、隣り合う量子ドットに閉じ込められた電子の波束は、量子トンネル効果を通じて極薄の壁をすり抜け、互いに強く結びつくことができる。これにより、高速かつエラーの少ない量子演算の土台が完成する。
スピンのささやきを制御する。プランジャーゲートとバリアゲートの協奏

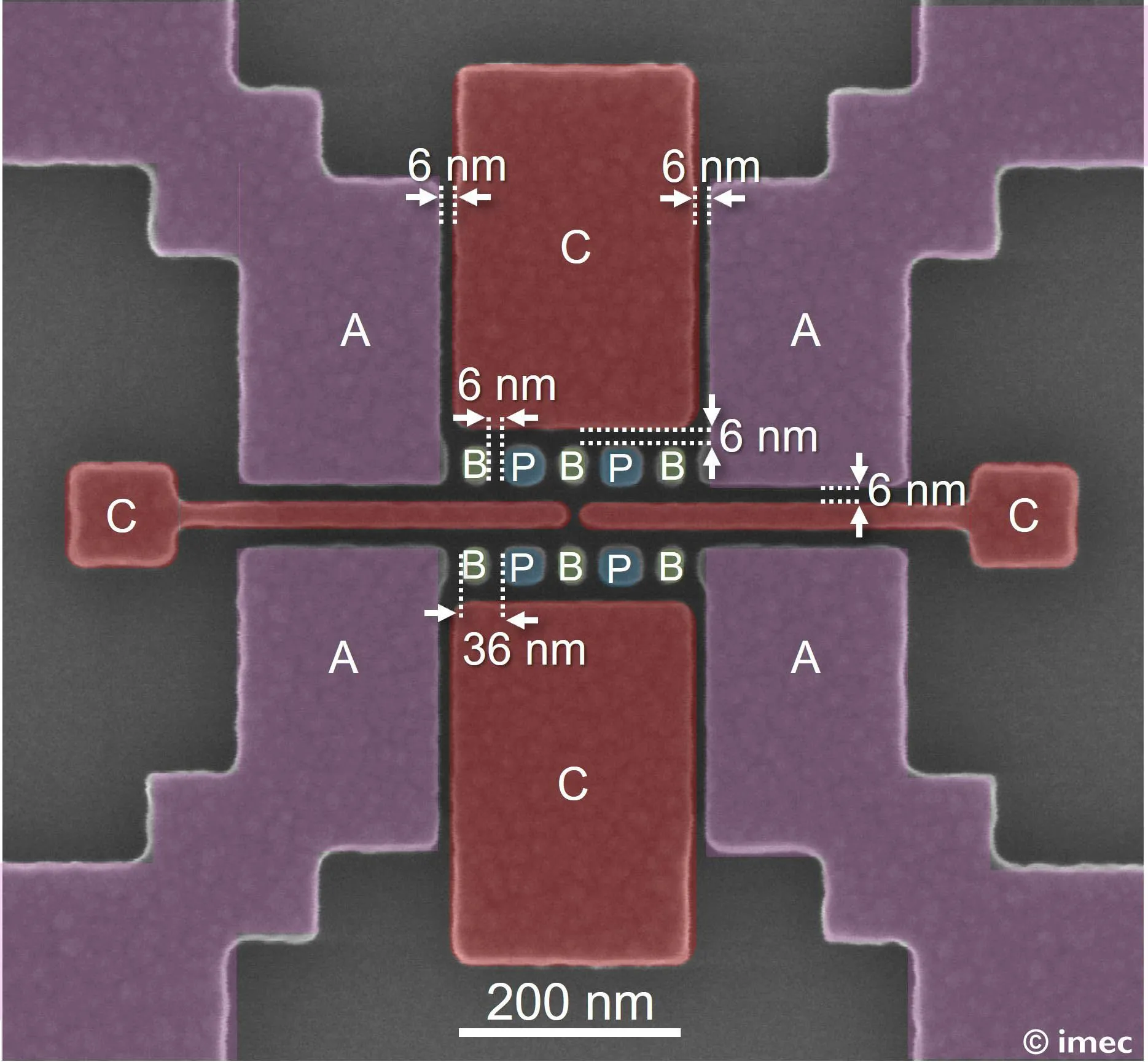

シリコンウェハー上の極微空間で何が起きているのか、そのメカニズムを解剖してみよう。電子を操作するために、imecのデバイスは二種類の微細な電極を緻密に連携させている。「プランジャーゲート（PG）」と「バリアゲート（BG）」だ。
プランジャーゲートは、シリコン内に電圧による落とし穴を掘り、周囲から電子を1つだけ引きずり込んで捕獲する役割を担う。一方のバリアゲートは、その落とし穴と隣の落とし穴の間にそびえ立つ壁の高さを微調整する。この壁を低くすれば、電子は隣の電子と情報を交換し合い、壁を高くすれば、完全に孤立してスピンの向きを保持する。
6ナノメートルの極小ギャップは、この壁の厚さを物理的に極限まで削り落とした状態を意味する。もしこの隙間が少しでも広ければ、そこに迷い込んだ微小な不純物や、周囲の電荷の揺らぎが入り込んでしまう。これらの環境ノイズは、デリケートなスピン状態に対して予期せぬ磁場や電場を与え、量子情報を一瞬で破壊（デコヒーレンス）してしまう。ゲートを6ナノメートルまで密着させる設計思想は、環境ノイズが侵入する余地を物理的に埋め立て、量子状態を守り抜く強固な盾を形成することを目的としている。
300mmウェハーの衝撃。量子とAIが合流する製造ロードマップ
今回のブレイクスルーが半導体業界全体に与えるマクロな衝撃は、微小な素子の試作に成功したという事実をはるかに凌駕する。最大のインパクトは、量子コンピュータの製造拠点が、AIプロセッサや最先端メモリを量産する「300mmウェハーの大量生産エコシステム」へと完全に統合された点にある。
従来、新しい物理メカニズムを用いた量子デバイスを実用化するためには、専用の特殊な製造装置や新しい材料を扱うためのクリーンルームをゼロから構築する必要があった。しかし、imecが実証したアプローチは、世界のトップファウンドリ（TSMCやIntelなど）が数十年にわたって蓄積してきた莫大なインフラ、欠陥検査のノウハウ、歩留まり向上の手法を、そのまま量子デバイスの生産に流用できることを意味する。
経済的な観点からもこの統合は極めて重要である。High-NA EUVの露光装置（例えばASMLの「EXE:5000/5200」シリーズ）は、1台あたり数億ドル（数百億円規模）にも上る巨額の設備投資を必要とする。ファウンドリ各社は、最先端のAIチップやスマートフォンのプロセッサを大量に製造することで、この天文学的な投資を回収するビジネスモデルを組んでいる。もし量子コンピュータが全く別の高額な製造設備を要求するならば、産業界が本格的に投資に踏み切るには高すぎるハードルが存在し続けていただろう。
imecの成果は、既存の高額なEUV投資の延長線上で量子チップも生産できることを証明した。AIチップと量子チップが同じ工場のラインを流れることで、ファウンドリの製造上のリスクは劇的に低減される。
| 比較項目 | 従来の主流アプローチ（超伝導方式等） | imecのHigh-NA EUVアプローチ（シリコンスピン量子ビット） |
|---|---|---|
| 素子のスケール | ミリメートル単位 | ナノメートル単位（6nmギャップ） |
| 生産インフラ | 特殊なラボ環境・専用の組み立て設備 | 既存の最先端CMOSファブ（300mmウェハー対応） |
| ノイズ耐性の確保 | 全体を極低温の希釈冷凍機で厳重に保護 | 極小ギャップによる不純物・電荷揺らぎの物理的排除 |
| スケーラビリティの限界 | 数千ビット規模で物理的配線と熱管理が限界に | 理論上、単一チップに数百万ビットを集積可能 |
imecのプロジェクトリーダーであるSofie Beyneが指摘するように、数十年にわたる半導体のイノベーションを活用し、シリコンスケーリングのエコシステム全体を再利用するという戦略は、業界に明確な方向性を提示している。量子コンピュータは特殊な物理実験の枠組みから脱却し、予測可能でスピーディな進化のロードマップへと組み込まれた。
クライオCMOSとルーティング。圧縮されるタイムラインの先にある未踏の領域
High-NA EUVの導入により、単一チップに数百万の量子ビットを焼き付けるためのハードウェアのキャンバスは用意された。実用的な量子コンピュータの登場は、当初の予測よりも確実に前倒しされるだろう。
しかし、無数に敷き詰められた極小の素子が、そのまま直ちにコンピュータとして稼働するわけではない。チップ上に数百万の量子ドットを無傷で形成できたとしても、それらを個別に操作し、特定の量子ビットの状態だけを読み取るための微細な信号線をいかにして引き出すかという「ルーティング問題」は巨大な工学的課題として立ちはだかる。
また、量子状態を維持するための絶対零度に近い極低温環境下において、周辺の制御用CMOSトランジスタ（クライオCMOS）が室温と同じように規則正しく動作し、ノイズを発生させずに均一な性能を発揮するかどうかも、依然として過酷な検証作業を必要としている。シリコン内部にわずかに混入する同位体（シリコン29など）の核スピンがもたらす影響や、微視的な材料の欠陥が長時間の演算に与える影響も、実稼働環境での大規模なデータ収集を待っている状態だ。
それでも、imecが6ナノメートルの空隙に刻み込んだ事実は揺るがない。人類が長年追い求めてきた量子コンピュータの量産化という難題は、未知の物理学の探求から、実績ある半導体工学の拡張戦へとフェーズを移行した。AIの進化を支えるのと同じ光の刃が、次なる計算のパラダイムをシリコンの海に切り拓こうとしている。
