2026年3月に発表されたAppleの新型MacBook Proに搭載された「M5 Pro」および「M5 Max」チップは、Appleシリコンが歩んできたアーキテクチャの歴史において、最大の転換点となるプロセッサだ。独Heise onlineが報じたApple幹部陣への独占インタビューを紐解くと、そこには従来の半導体設計の常識を根本から見直し、再構築しようとするAppleの強烈な意志が設計図面として具現化していることが垣間見える。
最も顕著な変更点は、現代の主要なモバイル向けSoC（System on a Chip）において必須とされてきた「高効率コア（Efficient Core）」の完全なる廃止と、新たに定義された「スーパーコア（Super Core）」への移行だ。これに加えて、内部構造は単一の巨大なシリコンで構成されるモノリシック設計を捨て去った。機能ブロックごとに分割された固有のIPブロックを垂直方向に積み重ねる「Fusion Architecture」への進化が確認されている。
プロセッサ設計における「効率コア廃止」という決断の意図
ARMアーキテクチャの「big.LITTLE」構想に端を発し、Apple自身も長年かけて自社製品で洗練させてきた「高性能コアと高効率コアの非対称構成」は、消費電力とピーク時の処理能力を両立させるための業界標準であった。バックグラウンド処理や低負荷のタスクを動作の遅い効率コアに割り当てることで、全体の消費電力を抑え、バッテリー駆動時間を劇的に伸ばす。これがモバイルチップ設計の揺るぎない定石として定着していた。
しかし、M5 ProおよびM5 Maxのダイ上に、もはや高効率コアの姿はない。シリコン上に配置されているのは「パフォーマンスコア」と、Appleが独自に新設した「スーパーコア」の二種類のみである。Heise onlineのベンチマーク環境で行われたMacBook Pro M5 Maxのテスト結果によれば、パフォーマンスコアとスーパーコアの動作クロック周波数の差はわずか228MHzに設定されている。両者はほぼ同等の非常に高い周波数帯域で同時に駆動しており、かつての「強固な処理は高性能コアに、緩やかな処理は効率コアに」という古き良き役割分担の姿は、最早そこには存在しない。
この一見すると極端なアプローチの根底には、プロフェッショナル向けワークフローの性質に対する冷徹な再評価が存在する。現代のクリエイティブ・アプリケーションの並列処理や、大規模言語モデルのローカル推論といった高い要件下においては、そもそも効率コアが担当できるような「軽いタスク」の割合が相対的に低下し続けている。処理能力に劣るコアに細分化されたスレッドを割り当てることは、タスク完了までの全体時間を長引かせ、結果的にシステム全体が高い電力消費状態から抜け出せない原因となる。「すべてのスレッドを最高性能のコア群で一気に処理し切り、最速で完全なアイドル状態に戻す」という「Race-to-Sleep」の設計思想を極限まで先鋭化させた結果が、高効率コアの廃止という論理的帰結なのだ。
モノリシックからの脱却：M5に導入された「Fusion Architecture」の実態

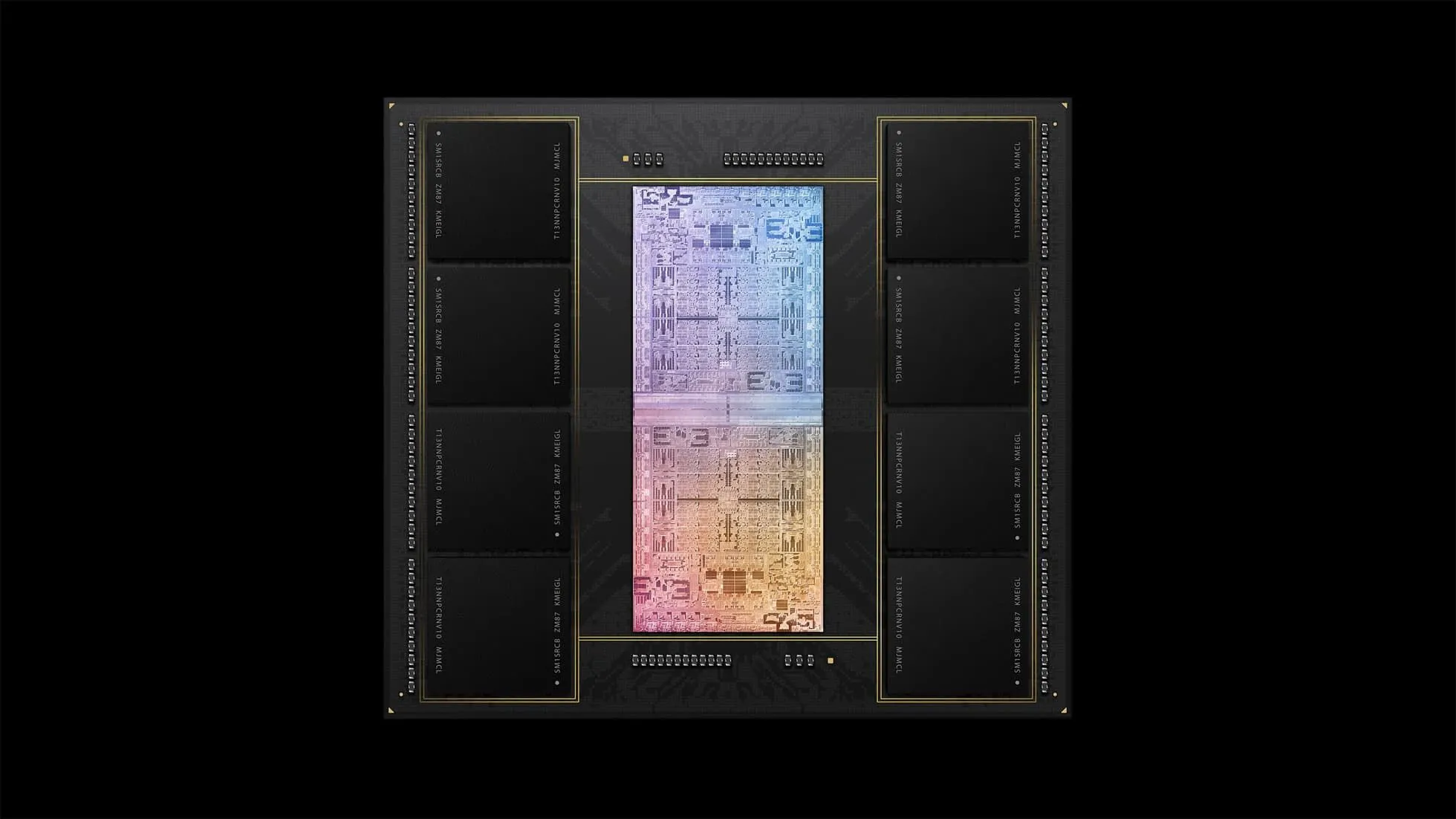

コア構成の変更以上に半導体業界の専門家を驚かせているのが、物理的なチップ・パッケージング手法の飛躍的な進化だ。これまでの上位チップモデル、具体的にはM2 UltraやM3 Ultra世代においては、「UltraFusion」と呼ばれるシリコンブリッジベースの接合技術を使用してきた。これは二つの同一の巨大なSoCをシリコンインターポーザー上で並列に（水平方向に）接続する、いわゆる2.5D実装の延長にある設計である。水平方向にチップを巨大化する手法は、個別のシリコンの歩留まり向上には寄与するものの、チップ全体の表面積が増大し、基板上の微細な配線を引き回すことによる電気信号の遅延や、配線抵抗に伴う電力消費の課題が依然として残されていた。
Appleのプラットフォームアーキテクチャ部で最適化業務等に携わるAnand Shimpi氏らへのインタビュー記録によれば、M5シリーズに新たに導入された「Fusion Architecture」は、このUltraFusionの概念を垂直方向へと展開した技術的飛躍だ。具体的には、チップが担当する計算機能ごとに分割された固有のIP（Intellectual Property）ブロックを独立した別々のダイとして製造し、それらを立体的に重ね合わせる（垂直にスタッキングする）構造へと設計を刷新している。
機能分割と垂直スタッキングによる帯域幅とレイテンシの改善
垂直積層アプローチの最大の利点は、コンポーネント間の配線距離の圧倒的な短縮に尽きる。水平平面上をミリ単位あるいは数十ミリ単位で這う配線レイアウトとは根本的に異なり、積層されたシリコンを物理的に貫通するマイクロバンプやシリコン貫通電極（TSV）を用いた垂直結線は、通信経路の長さを即座にナノメートルスケールの距離にまで圧縮できる。
これにより、各機能ブロック間のデータ通信レイテンシ（遅延）は理論上の極限にまで小さくなり、キャッシュメモリから演算ユニットへのデータ転送にかかる消費電力も劇的に低下する。巨大な1枚のシリコンを製造工程で露光して焼き上げるモノリシックチップよりも、複数の小さなダイを個別に最適な製造プロセスで作り分け、それを後から重ね合わせる方が、シリコンウェハー全体の物理的な欠陥によるロスを減らし、製造コストの適正化にも直結する。性能向上と歩留まり改善という、半導体設計における長年の二律背反を解消する切り札として、3Dに類するチップレットパッケージングが導入されている。
垂直積層最大の制約「熱密度」という物理法則への挑戦
一方で、異なるダイを垂直方向に重ね合わせるというハードリミットを伴う技術構造は、熱力学に対する苛烈な物理的試練を製品設計の各層に強いることになる。それが「熱密度」の急激な上昇問題だ。プロセッサ内部のトランジスタが高速でスイッチングを繰り返すことで発する膨大な熱が、何層にも重なり合ったシリコンの層間で滞留してしまう。最下層に配置されたシリコン回路が発散する熱が、ヒートスプレッダへ抜ける前に上層のシリコンに蓄積され、結果としてチップ全体が異常な高温状態を招きやすい。チップ全体の総消費電力が仮に前世代と同じであったとしても、熱が発生する絶対的な体積空間が小さくなるため、単位体積あたりの発熱量は指数関数的に跳ね上がる。

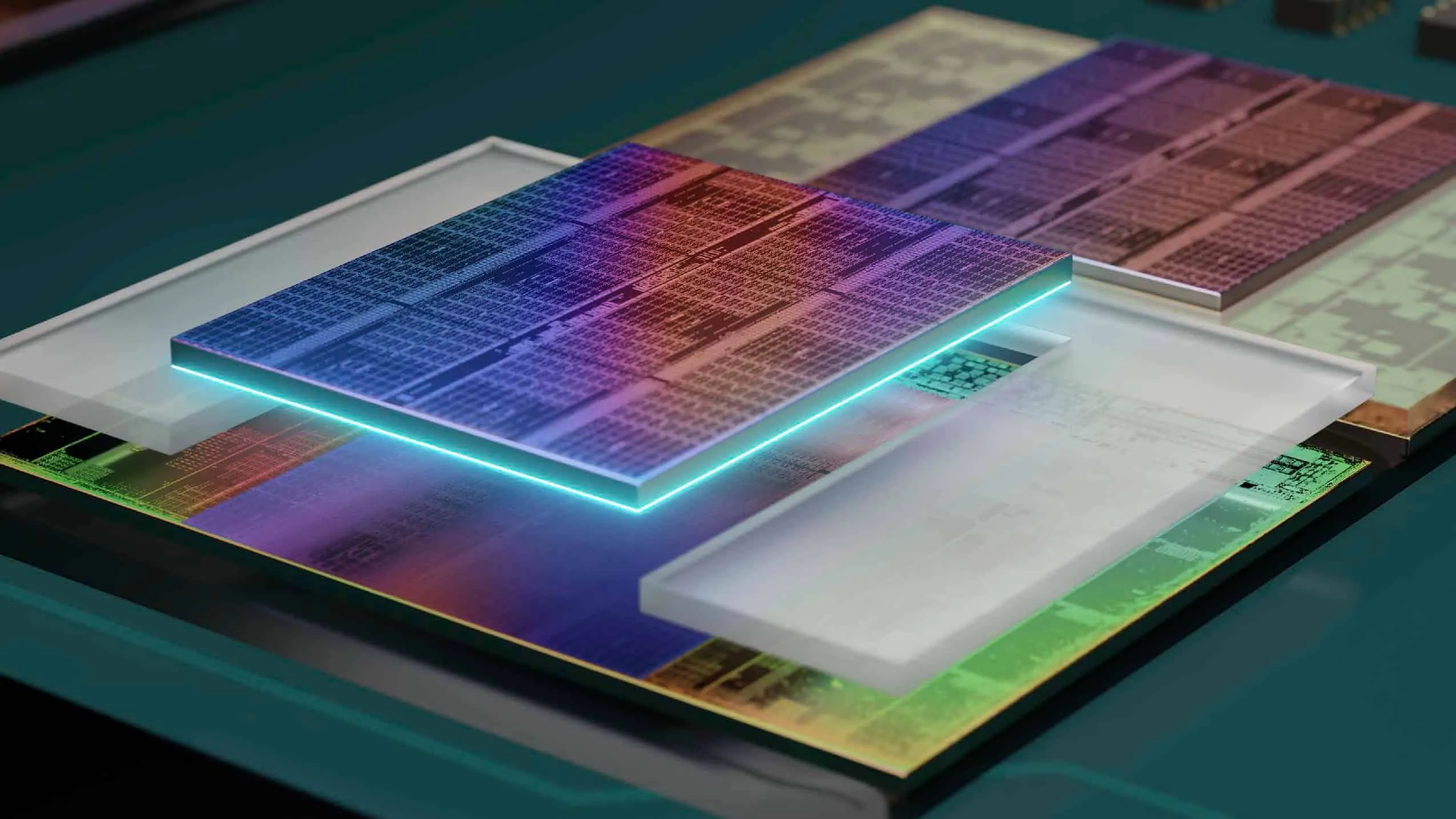

この熱密度の問題は、デスクトップ向けの高性能プロセッサでも制御が困難な領域にある。例えば、AMDが実用化した「3D V-Cache」技術（プロセッサの上面にSRAMキャッシュのみを専用で積層する高度な技術）においても、重ねられたCPUコアの安全を担保するため、動作クロックの最大値を意図的に引き下げることで物理的な熱暴走を未然に防いでいる事実がある。
M5 Maxが先行テストで記録した「低温動作」の矛盾を解く

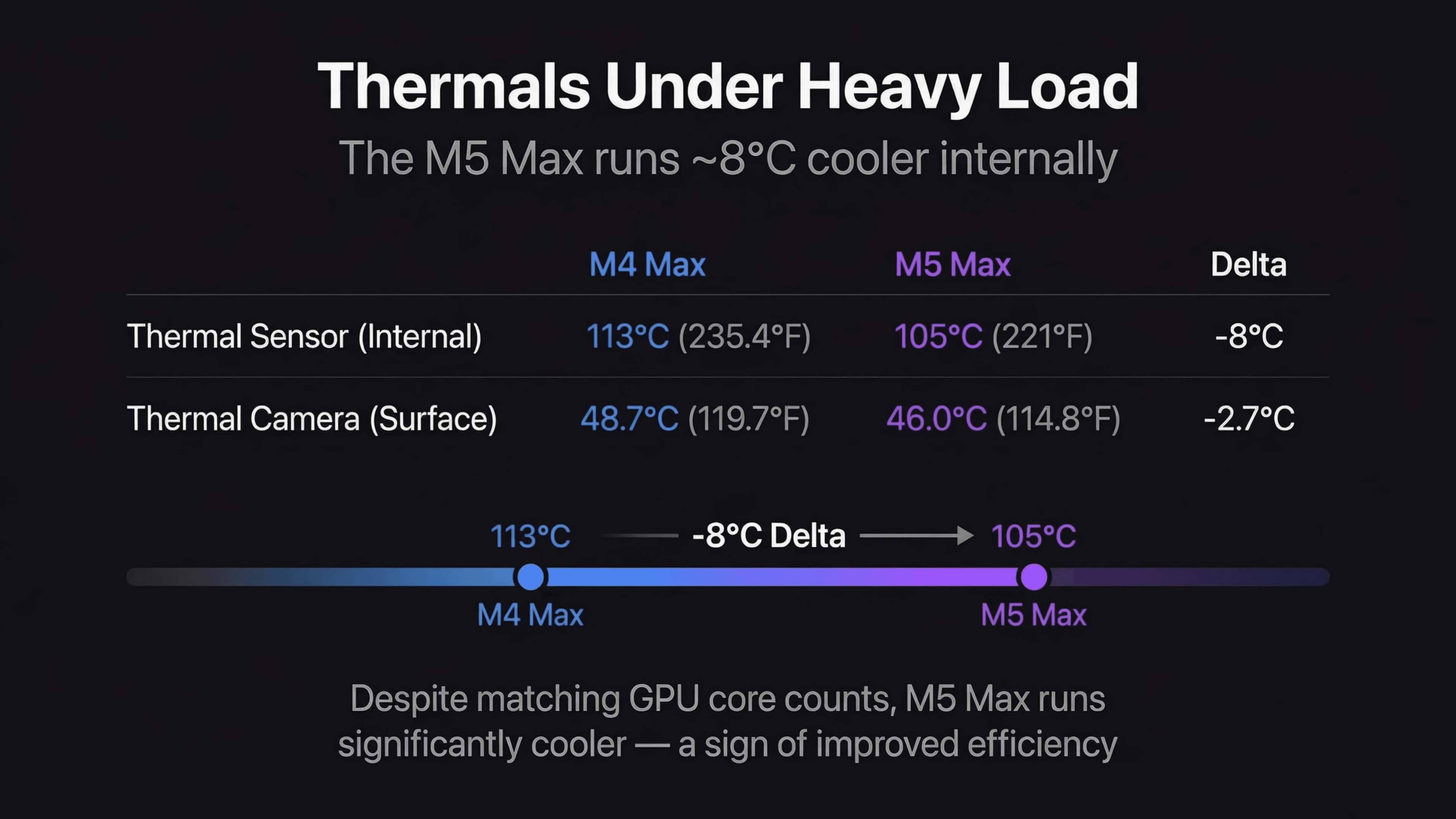

このような物理学の制約がある中で、いち早く報じられたMatt Talks Techマルチコアのストレステストの実測データは、直感に反する非常に興味深い事実を示している。先行して行われた長時間のマルチコアストレステストにおいて、M5 Maxは前世代であるM4 Maxチップと比較しても、ピーク時の動作温度を低く維持することに成功しているというデータが提示されている。
発熱源となる計算ユニットを垂直に重ねているにもかかわらず、システムの放熱が安全圏で成立している事実は、Appleのハードウェア設計部門がプロセッサ内部に組み込まれた放熱用の経路や、ダイを密着させる接着面の熱伝導材料（TIM）、あるいはマイクロ秒単位での動的なクロック・電力制御アルゴリズムにおいて、未発表の飛躍的進歩を遂げている強力な根拠となる。Ian Cutress氏など、一部の厳しい半導体技術アナリストからは、垂直積層の実態やShimpi氏の担当領域に関する精緻な技術論争が巻き起こっている状況ではある。公式なリバースエンジニアリングによるダイショット（チップ自体の顕微鏡写真）での確定情報が出るまで細かな検証は続くものの、市場に流通したノートブックデバイス上で、かつてない演算速度と予想外の低発熱を同時に達成した事実は揺るがない。
Appleシリコンが描き出す新たなコンピューティング基盤
AppleによるM5シリーズの市場投入は、年次サイクルのモデルチェンジという枠組みを脱却し、ノートPC向けプロセッサの主流アーキテクチャが巨大なモノリシック設計から立体的な3Dチップレット設計へと不可逆的なパラダイムシフトを果たした分水嶺として位置づけられる。
Intelの「Foveros」など、業界全体が垂直積層の理論的な利点に気づき、サーバ用途などで実用化を進めてきた歴史はある。しかし、電力や筐体サイズに絶対的な上限があるモバイル向けのハイエンドラップトップPCにおいて、高効率コアの全廃という極端なコア構成の刷新と、機能ごとの垂直なダイ積層という二つの巨大なアーキテクチャ変更を同時に実製品の中枢へ据え置いた例は、いまだに存在しない。
今後の業界の焦点は、この極めて高コストで生産難易度の高い最先端のパッケージング技術が、より安価なベースモデルのM5や、次期iPhone、iPadに搭載される無印のAシリーズチップへと、どのようにダウンスケールして波及していくかへと移っていく。ダイの分割化による歩留まりの良さが製造コストの償却曲線と交差する局面が訪れれば、モバイルデバイスの内部マザーボード構造はさらに面積を縮小し、空いた体積空間を使って今まで不可能なサイズの大容量バッテリーや、物理的に高度なカメラモジュールなどを追加で割り当てることが可能となるだろう。
M5 ProおよびM5 Maxの完成は、二進数の計算能力向上に加え、シリコン基板を物理的な高さの概念を用いて立体的に積み上げることで、二次元平面における「面積の限界」を力技で突破しようとする革新的な設計技術の到達点と言えるだろう。
