現代社会におけるエネルギーインフラの根幹は、疑いようもなくリチウムイオン電池によって支えられている。しかし、その強大なエネルギー密度の裏には、可燃性有機電解液に起因する熱暴走や発火という深刻なリスクが常に潜伏している。電気自動車（EV）やスマートフォンといった体積・重量の制約が厳しいモバイル用途ではその恩恵がリスクを上回るものの、太陽光や風力といった再生可能エネルギーの出力変動を吸収する巨大なグリッド規模の蓄電施設や、各家庭に設置される大容量バックアップ電源においては、絶対的な安全性と導入コストの低さが何よりも優先される。
そこで次世代エネルギー貯蔵の有力な覇権候補として浮上してきたのが、水をベースにした電解液を用いる水系亜鉛イオン電池（ZIBs）である。地球上に豊富に存在し安価な亜鉛を負極に用い、理論容量の高さ（(820 \mathrm{\,mA\,h\,g^{-1}})）と適切な酸化還元電位（標準水素電極に対して(-0.763 \mathrm{\,V})）を併せ持つこのシステムは、低コストで安全なインフラを構築するための理想的な物理特性を備えている。
リチウム依存からの脱却を阻む微小な針の脅威
デンドライトが引き起こす致命的な短絡と水系電解液のジレンマ
水系亜鉛イオン電池が実験室のスケールを超え、産業のメインストリームへと躍り出るためには、乗り越えなければならない決定的な難問が存在した。最大の障壁は「デンドライト」と呼ばれる、充電時に亜鉛が微小な樹枝状に成長してしまう現象である。充電の過程で亜鉛イオンが負極表面に不均一に析出すると、局所的に電場が集中して針のような微細構造を形成し、やがてはセパレータを物理的に貫通して内部ショートを引き起こす。さらに、水系の電解液には特有の弱点があり、水分子の電気分解による水素ガスの発生や、電極と水の副反応による容量の急激な劣化が、電池のサイクル寿命を著しく制限していた。エネルギー密度を追求すればするほどデンドライトの成長が加速し、安全性を優先すれば寿命が短くなるというトレードオフが、開発者たちを長年苦しめてきた。
ハイドロゲル化が直面した製造コストの壁とスラリーの泥沼
これらの課題を同時に解決するアプローチとして、液体電解質の代わりにポリマーで作られた網目状のハイドロゲルに電解液を保持させる「半固体化」戦略が世界の研究者によって模索されてきた。ハイドロゲルは水分子を強固に束縛し、副反応を抑制しながらイオンの通り道を確保できるからだ。しかし、ここにも工業化を阻む巨大な構造的ボトルネックが立ちはだかっていた。従来のハイドロゲルを用いた電池の製造プロセスは、正極の活性物質をバインダーや導電助剤とともに溶媒と混ぜ合わせて泥状の「スラリー」を作り、それを金属箔に均一に塗布し、高温で長時間をかけて乾燥させるという、極めて煩雑かつエネルギー集約的な工程を必須としていた。それに加えて、モノマーからハイドロゲルを重合させ、後から電解液を浸透させてセルを組み上げるという二重三重の手間がかかるため、大量生産時のコスト低減を全く見込めない状態に陥っていた。
スラリーの呪縛を解き放つ。電池内で正極を栽培する逆転の発想
化学反応をトリガーとする「その場」電着のメカニズム
フロリダA&M大学とフロリダ州立大学の共同工学部（FAMU-FSU College of Engineering）の研究チームは、この複雑怪奇な製造プロセスを根底から覆す、極めてエレガントな工学的アプローチを提示した。彼らが開発したのは、あらかじめ正極材料を塗りつけるのではなく、電池を組み上げた「後」に、その内部でカソード（正極）材料そのものを自発的に成長させるという手法である。このシステムの中核を担うのは、以下の化学反応式の応用である。
\( \mathrm{Mn^{2+} + 2H_2O \rightarrow MnO_2 + 4H^+ + 2e^-} \)

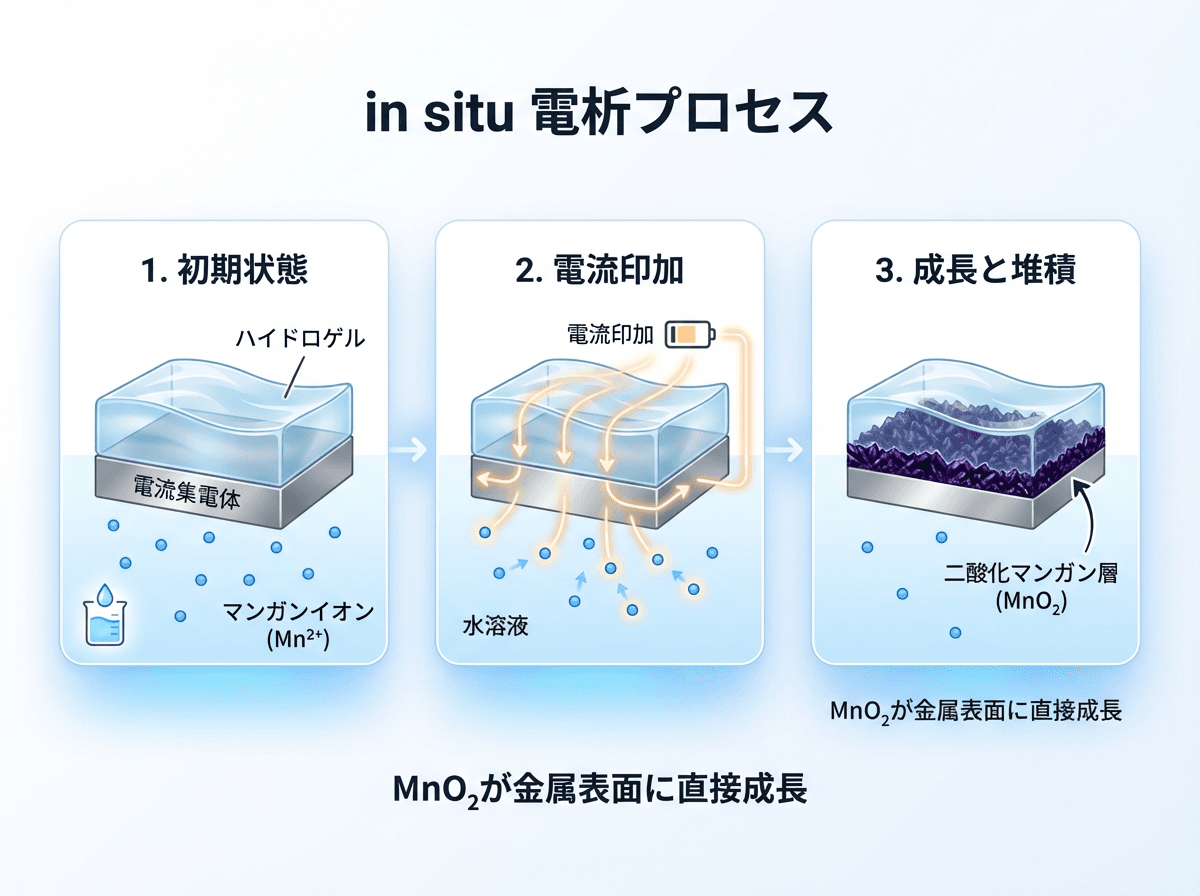

この式が意味するのは、単純な電子の授受プロセスに留まらない。従来のように工場で二酸化マンガンの粉末を捏ね上げて塗るという物理的な加工作業を完全に放棄し、代わりに水溶液中に溶け込んでいるマンガンイオン（\(\mathrm{Mn^{2+}}\)）に対して電気的なトリガー（充電）を与えることで、集電体の表面に極めて均一で緻密な二酸化マンガン（\(\mathrm{MnO_2}\)）の層を「その場で（in situ）析出させる」という自己組織化のメカニズムを表現している。これは例えるならば、完成したレンガのブロックを外部から運び込んで壁を積むのではなく、基礎となる枠組みの中に養分となる液体を満たし、スイッチを入れるだけでその場に強固なレンガの壁が自動的に組み上がっていくようなプロセスである。この逆転の発想により、最もコストと時間を消費するスラリーの混合、塗布、乾燥という工程が全廃された。
ケブラーの骨格とポリマーの海がもたらすデンドライト包囲網
剛と柔を兼ね備えたPVANFハイドロゲルが描くミクロの建築
この自己組織化による正極形成を可能にし、同時に亜鉛デンドライトの脅威を完全に封じ込めたのが、研究チームが独自に設計した「PVANF」ハイドロゲル電解質である。彼らは、防弾チョッキなどの極限環境で用いられる高強度素材「ケブラー」を化学処理して得られたアラミドナノファイバー（ANF）と、親水性で柔軟なポリビニルアルコール（PVA）を巧みにブレンドした。この2つの素材の融合は、成分を混ぜ合わせた以上の相乗効果をもたらしている。
剛直なANFは、ハイドロゲル内部にミクロな建物の鉄骨のような強固な3次元ネットワークを形成し、亜鉛イオンが通過する際の電場分布を均一化する。一方のPVAは、その鉄骨の隙間を埋める海のように振る舞い、無数の親水基（ヒドロキシ基）によって水分子と電解質イオンを抱え込み、電極表面における安定したイオン濃度と水和環境を維持する。フーリエ変換赤外分光法（FTIR）の分析により、ANFのカルボニル基とPVAのヒドロキシ基の間で強固な水素結合が形成されていることが確認された。このミクロレベルの相互作用により、PVANFハイドロゲルは\(3.8 \mathrm{\,MPa}\)という高い引張強度を誇りながら、内部に多量の水系電解液を保持することが可能となっている。
クーロン効率99.99%が証明する完璧な物理的防御網
この特殊な足場空間が亜鉛の堆積を厳密に制御する。対称セルを用いた検証では、ガラス繊維セパレータを用いた従来型がわずか100時間でデンドライトによる短絡を引き起こしたのに対し、ANFとPVAの比率を1:5に最適化したPVANF1-5ハイドロゲルを用いたセルは、電流密度\(0.5 \mathrm{\,mA\,cm^{-2}}\)の条件下で1000時間以上の連続的な亜鉛のめっき・剥離サイクルを達成した。その間の過電圧は初期の\(0.07 \mathrm{\,V}\)から500時間後にはさらに低い\(0.035 \mathrm{\,V}\)へと減少し、クーロン効率は驚異の\(99.99\%\)を記録した。電子顕微鏡（SEM）の観察データもこの数値を裏付けており、500時間の過酷なサイクルの後でさえ、亜鉛の表面にはデンドライトの鋭い突起は一切見られず、滑らかで微小な粒子状の均一な堆積層が形成されていた。剛直なケブラーの網目がイオンの流れを整流し、柔らかいPVAが電極の体積変化に応力として追従するという、完璧な物理的防御網が機能している証拠である。
定量データが語る圧倒的パフォーマンス。900サイクルを生き抜くパウチセルの実力
CNTとチタン箔が引き出す水系電池のポテンシャル
このPVANFハイドロゲルとin situ電着技術を組み合わせることで構築された水系亜鉛イオンパウチセルのプロトタイプは、ラボレベルの検証を超えた実証的な性能データを提示している。性能評価において、このセルは\(19.7 \mathrm{\,mS\,cm^{-1}}\)という極めて高いイオン伝導度を示し、充放電反応の速やかな進行を担保した。
カーボンナノチューブ（CNT）マットを集電体としてその場で酸化マンガンを成長させたフルセルでは、\(0.2\mathrm{C}\)（5時間で充電または放電する速度）のレートで\(265 \mathrm{\,mA\,h\,g^{-1}}\)という高い初期放電容量を記録した。さらに、\(10\mathrm{C}\)という極めて過酷な急速充放電（わずか6分での充放電）においても、3500サイクル経過後に\(50 \mathrm{\,mA\,h\,g^{-1}}\)の容量を維持するという驚異的な耐久性を発揮している。急激な電流変化が引き起こすはずの内部構造の崩壊を、ハイドロゲルの弾力性と保水性が極めて高いレベルで吸収している事実を示している。
パウチセル実装における10Cの耐久性と産業応用のリアル
実用化を見据えた大型のチタン箔を用いたパウチセルの実装試験においても、\(0.2\mathrm{C}\)で\(9.5 \mathrm{\,mA\,h}\)（\(1.9 \mathrm{\,mA\,h\,cm^{-2}}\)）の容量を引き出し、\(10\mathrm{C}\)の急速条件においても900サイクル後に\(3.3 \mathrm{\,mA\,h}\)の容量を維持した。水系電池が長年苦しんできたサイクル寿命の壁を、構造設計の転換によって正面から打ち破った形である。
| 比較項目 | リチウムイオン電池 (LIB) | 従来の水系亜鉛イオン電池 (ZIBs) | 本研究のPVANFハイドロゲルZIBs |
|---|---|---|---|
| 主要な電解質 | 可燃性有機溶媒 | 液体水系電解液 / 単純ハイドロゲル | ANF/PVA複合ハイドロゲル |
| 安全性リスク | 熱暴走、発火の危険性が高い | 水素ガス発生による膨張、液漏れ | 高い保水性と強度により極めて安全 |
| カソード製造工程 | 複雑（スラリー混合、塗布、高温乾燥） | 複雑（スラリー混合、塗布、高温乾燥） | 極めて単純（in situ電着により省略） |
| デンドライト耐性 | 黒鉛負極では抑制されているがリチウム析出リスクあり | 非常に低く、短絡の主な原因 | ケブラーの物理的強度により完全に抑制 |
| サイクル耐久性 | 高い（数千サイクル） | 低い〜中程度（数百サイクルで劣化） | 非常に高い（\(10\mathrm{C}\)で900〜3500サイクル維持） |
この比較表が示す通り、今回のブレイクスルーは性能の微増といった枝葉の改善とは一線を画している。安全性を担保したまま、製造にかかる時間的・エネルギー的コストを根底から削ぎ落とし、かつグリッド規模の蓄電インフラに求められる長寿命を達成する可能性を切り拓いた構造的なゲームチェンジャーである。
グリッド規模の蓄電インフラに向けた残された課題と次なる一手
面積あたりの充填量（ローディング）という物理的ハードル
科学的な視点から見れば、この技術が明日すぐに世界のエネルギーインフラを塗り替えるには、スケールアップに向けて解決すべき具体的なギャップが依然として存在している。論文内でも言及されている通り、現在のin situ電着技術によって集電体上に形成できる酸化マンガン（\(\mathrm{MnO_2}\)）の「ローディング量（面積あたりの活物質充填量）」は、商業的な実用レベルに達するにはまだ不十分である。カソード材料を厚く成長させようとすると、内部へのイオン拡散抵抗が増大し、本来の性能を引き出せなくなる物理的な限界がある。このアポリアを克服するためには、電解液の濃度勾配の最適化や、電着における電流密度・電圧印加時間の精密なチューニングといったパラメータの探索が必須となる。
既存設備の流用可能性と巨大市場浸透へのロードマップ
実用化に向けた最大の強みは、このプロセスが既存の設備資産とどう接続されるかという点にある。スラリー工程を持たない水ベースの完全組み立てプロセスという基本設計は、毒性の高い溶媒も、高価な空調管理を伴うドライルームも不要にする。これは、現在稼働しているリチウムイオン電池の製造ラインを完全に置き換えるのではなく、むしろ旧世代の鉛蓄電池工場や、クリーンルーム設備を持たない一般的な化成処理ラインをわずかな改修で最新の蓄電デバイス工場へとアップグレードできる可能性を示唆している。
さらに、ハイドロゲル前駆体をスクリーン印刷技術などと組み合わせ、より連続的で大面積なロール・トゥ・ロール方式へと発展させることができれば、量産効果は飛躍的に高まる。ロードマップの観点から言及すれば、今後3〜5年の間に、まずはスペースや重量の制約が少ない定置型バックアップ電源や、再生可能エネルギー併設型の小規模マイクログリッド向け蓄電システムとして市場への初期導入が進むことが予想される。その後、大規模なメガソーラー施設や風力発電所の平準化インフラとして、リチウムイオン電池の市場シェアを徐々に侵食していくシナリオが現実味を帯びてくる。
FAMU-FSUの研究チームが実証した「その場で育てる」というパラダイムシフトは、低コストで安全なエネルギー貯蔵技術という人類の巨大な需要に対し、工学と化学の融合による明確な回答に向けた確固たる道筋を示した。
論文
- ACS Omega: Quasi-Solid-State Zn-Ion Batteries Based on Sol–Gel Transition and in Situ Electrodeposition of MnO2
参考文献
