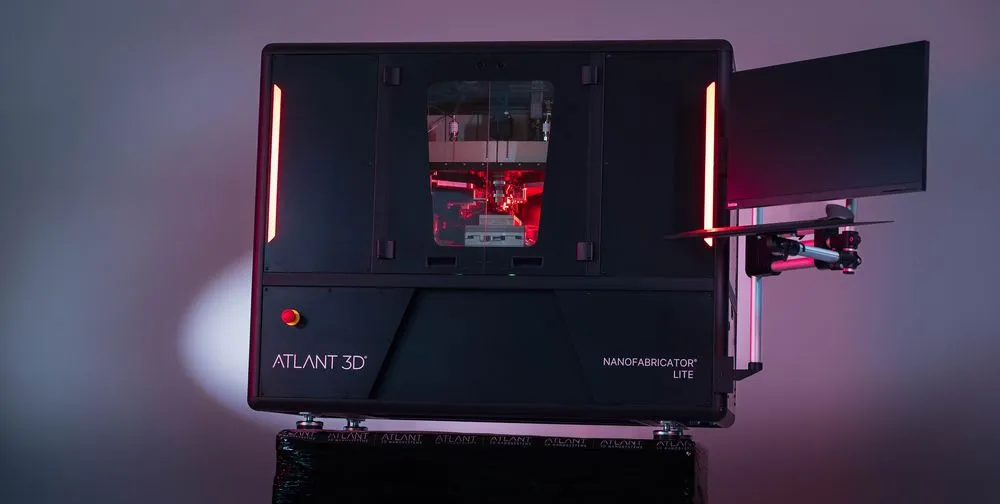

ATLANT 3Dは2026年7月16日、同社のNANOFABRICATOR LITEを匿名の「世界をリードするAIハイパースケーラー（leading global AI hyperscaler）」が発注したと発表した。導入先はAI駆動の材料探索ラボで、AIが生成した材料を試作・検証し、その実験データを次のモデル学習へ戻す用途を想定する。対象には半導体と先端パッケージのほか、フォトニクスやエネルギー、量子技術が挙げられた。

今回のニュースは、新しい成膜原理の発明と言うわけではない。ATLANT 3DのAtomic Layer Additive Manufacturing（ALAM）とDirect Atomic Layer Processing（DALP）は、2023年の査読論文でZnOの成膜と薄膜トランジスタへの応用が公表されている。変わったのは、計算で材料候補を増やす大手企業が、物理試料を作る工程へ装置を入れると売り手が明らかにした点だ。

発表から確定できるのは受注までだ。購入者名と価格は不明で、納入時期や装置構成も明かされていない。測定系との接続方法も、実験周期がどれだけ縮むかも分からない。AI材料探索が自律化した、あるいは量産へ直結したと結論づける材料はまだない。

AD

受注で動いたのは、AI予測と物理検証の間である

材料探索では、モデルが候補を出しても、その候補を合成し、薄膜や界面として作り、構造と電気特性を測らなければ学習に戻すデータは得られない。候補の提案数が増えるほど、実験工程は詰まりやすくなる。NANOFABRICATOR LITEの狙いは、同一基板上に条件の異なる試料を作り、材料と膜厚、積層順序の違いを比較できるようにすることにある。

ここでいう試作は、先端ロジックの配線パターンを作る作業とは目的が違う。薄膜材料、界面、デバイスの初期段階で、どの組み合わせが測定に値するかを見分けるための試料を用意する工程だ。AIが計算上の候補を提示してから実物の結果を受け取るまでの往復を短くできれば、モデルの改善も実験条件の選別も速くなる。

物理実験が律速になり得ることは、別系統の自動材料探索装置A-Labの結果にも現れている。『Nature』誌に掲載された報告では、無機粉末を対象に17日間で57候補のうち36化合物を合成した。成功率は63%だった。失敗要因には反応速度と前駆体の揮発に加え、非晶質化や計算誤差が挙がった。NANOFABRICATORとは対象も装置も異なるが、予測された候補を実物に変える段階には、計算では消せない制約がある。

したがって、今回の受注を評価する指標は候補数ではなく、試料を作って測定結果を得るまでの周期になる。同じ条件で同じ結果が得られるか、条件の違いを測定で判別できるかも要る。顧客側の発表がない現時点で、これらの数値は確認できない。

微小ノズルで反応を分け、必要な場所へ薄膜を積む

DALP/ALAMは、二つの反応性ガスを時間順に流すのではなく、微小ノズル内で空間的に分ける。基板をノズルの下で動かすと、自己終端する表面反応を繰り返しながら、指定位置へ薄膜を積める。マスクを使わずに直接描画できることが、この方式の特徴である。

従来の原子層堆積法（ALD）は、前駆体Aを流してパージした後、前駆体Bを流して再びパージする。このサイクルを時間的に繰り返し、広い面を均一に覆う用途で使われる。DALPは反応ガスを局所化したヘッドと基板の相対移動で成膜位置を決める。そのため、同じ基板の上で異なる膜厚や材料のパターンを並べ、比較試験に必要な試料を作れる。

2023年のSmall論文では、ZnOについて200〜250℃で自己終端成長を確認し、ALDで0.9Å/cycle、ALAMで1.1Å/passを報告している。通常ノズルで400µm、先進ノズルで100µmと50µmの線幅を示し、ALAMで成膜したZnOから薄膜トランジスタも作製した。

原子層の反応制御と直接描画を組み合わせれば、材料試作の条件を細かく振れる。一方、材料化学ごとに前駆体と温度を選び、反応窓を確かめる作業は残る。AIが材料名を提案しても、その出力が成膜レシピやデバイス性能へ自動変換されるわけではない。

AD

LITEの線幅仕様と研究到達値を混同しない

「原子精度」という表現は、膜厚方向の自己終端成長と、横方向のパターン形成を同じ意味で扱うものではない。膜を一層ずつ制御することと、横方向に線を描くことは別の能力であり、線幅の数字をそのまま膜厚の精度と読めない。

ATLANT 3Dの公式Solutionsページでは、今回受注されたLITEを最大2材料、線幅400µm、最大100mmの試料に対応し、成膜速度は最大200mm/sとしている。一方、同社の公式ホームページにはLITEの線幅を100µmとするカードがある。どの構成を指すのか、またページの更新時点の違いなのかは公開情報から判断できない。研究論文で示された先進ノズルの100µmと50µmも、販売装置の公開仕様とは分けて扱う必要がある。

Solutionsページは25µmを開発中、1µmを長期目標としている。これは現行達成値ではない。さらに、最大200mm/sはステージまたは描画の速度であり、必要な膜厚や走査回数を含む完成試料のスループットではない。材料化学と温度によっても所要時間は変わる。

EUV露光が担う数nm級のパターニングとは桁が異なるため、NANOFABRICATORをEUVの代替と見るのは適切でない。装置が向かうのは、材料・界面の探索とデバイス試作である。横方向の解像度より、条件を変えた試料群を作り、測定結果を比較する作業に価値がある。

「世界初のナノファブリケーター」という呼称は、ATLANT 3Dまたは報道が用いる表現である。独立機関が微細加工装置を横断比較し、世界初と認定したことを示す情報は確認できない。技術として確認できる特徴は、局所的なALD反応と直接描画を一つの装置で扱う点にある。

実用性は、非公表のKPIと量産移管で決まる

ATLANT 3Dの発表は、AI生成材料の迅速な試作・検証と実験データの生成を用途に据える。しかし、顧客名と価格は非公表で、納入日や稼働開始日も分からない。顧客側からの確認もない。装置が導入されても、実験の自動化範囲は成膜装置の外側にある計測、搬送、データ処理にも左右される。

実務上は、前駆体を選び、反応窓を見つけ、汚染を抑える工程が続く。界面の評価も欠かせない。測定装置とどう統合するか、データが次の学習に使える再現性を持つかも公表されていない。こうした条件がそろわなければ、AIの候補生成と物理検証の往復は閉じない。

ラボでの実証と量産への適用は、別の評価軸で見る必要がある。前者では、試料を作って測定する周期、同じ条件で結果を再現できるか、測定系とデータ処理をつなげられるかが焦点になる。後者では、特定の化学系を工程へ組み込み、プロセス統合と量産移管の条件を満たせるかが問われる。

NANOFABRICATORが担うのは、この循環のうち薄膜を局所成膜して試料を作る部分である。試料を自動搬送して構造や電気特性を測り、失敗を含む結果を条件付きで記録する仕組みは別に要る。速い描画速度があっても、測定待ちやレシピ調整が長ければラボ全体の周期は縮まらない。

受注の意味を測る最初の材料は、顧客の稼働報告に示される実験周期と再現性である。一方、量産できるかどうかは、プロセス統合と移管条件を別に確認しなければ判断できない。
