極限の縮小を宿命づけられた半導体の世界において、人類はついに物理的限界の絶壁に到達しつつある。
AIシステムの爆発的な進化やデータセンターの果てしない拡張により、世界の半導体市場は1兆ドル規模へと向かって疾走している。この進化を根底で支えてきたのは、トランジスタを極小化し、集積度を高める微細化技術である。しかし、最先端のチップ内部を覗き込むと、そこには全く別の深刻なボトルネックが口を開けている。トランジスタという名の「建造物」がどれほど小型化されても、それらを結びつける膨大な銅配線、すなわち都市の「交通網」のインフラ整備が行き詰まっているのだ。
シンガポール国立大学（NUS）とApplied Materialsの研究チームが『Nature Electronics』誌に発表した最新の成果は、このナノスケールの都市計画において長年放置されてきた構造的欠陥を、わずか数原子分の厚さの物質で修復する劇的なブレイクスルーである。
縮みゆく道路と縮まない保護壁。極小世界を蝕む「交通渋滞」の正体
現代の集積回路（IC）は、数十億個のトランジスタと、それらを相互に接続する「バックエンド・オブ・ライン（BEOL）」と呼ばれる配線層から構成されている。1990年代以降、この配線の主役はアルミニウムから電気伝導性に優れた銅へと移行した。しかし、銅には致命的な欠点がある。周囲のシリコンや絶縁膜（二酸化シリコンなど）の中に極めて容易に染み出してしまうのだ。一度銅原子が絶縁膜に漏れ出せば、回路は瞬く間にショートし、チップは修復不能な死を迎える。
この銅の反逆を封じ込めるため、半導体エンジニアたちは銅配線の周囲に窒化タンタル（TaN）などの「バリア層」を設け、さらに銅を滑らかに定着させるためのタンタル（Ta）などの「ライナー層」を重ね合わせてきた。これは例えるなら、高圧の水が流れる地下水路の壁に、水漏れを防ぐ分厚い防水シートを張り、その上に水を円滑に流すための特殊なコーティングを施すようなものである。
長らく支配的だったこの枠組みが、現在、絶望的な物理的制約に直面している。トランジスタの縮小に伴い、水路である銅配線の幅は世代ごとに狭くなっていく。しかし、水漏れを防ぐ保護壁（TaN/Taスタック）は、性能を維持するために最低でも4 nmから6 nmの厚さを必要とする。
配線全体の幅が20 nmの領域に突入する次世代ノードを想像してほしい。両側に厚さ数ナノメートルの壁を構築すれば、保護層だけで配線断面積の40パーセントから50パーセントを占有してしまう。電子が実際に通ることができる「本線」の幅は極端に狭められ、結果として交通渋滞（電気抵抗の急増）が発生する。抵抗が増せば発熱が生じ、デバイスの動作速度は著しく低下する。壁を薄くすれば回路が破壊され、壁を維持すれば性能が上がらない。これが、半導体業界を悩ませてきた「保護壁のジレンマ」である。
0.7ナノメートルの神業。タングステン二硫化物が演じる「二役」
NUSとApplied Materialsの研究チームが導き出した解は、驚くほどエレガントであり、同時にこれまでの半導体工学の前提を根底から覆すものだった。彼らは、タンタル系の複合材料を完全に排除し、その代わりに単層の結晶性タングステン二硫化物（）という二次元材料を配線の壁に採用した。
この薄膜の厚さは、わずか0.7 nm。原子数個分という極限の薄さである。従来技術が6 nmの厚さを必要としたのに対し、その体積を約10分の一にまで削ぎ落としたのだ。前述の20 nm幅の配線に適用した場合、層が占有する断面積はわずか7パーセントに留まる。これは、電子が駆け抜けるための本線の幅を劇的に拡張し、電流を運ぶ能力の回復に直結する。
特筆すべきは、この0.7 nmの単一原子層が、銅を定着させる「ライナー」と、銅の漏出を防ぐ「バリア」という、全く性質の異なる二つの役割を完璧に兼務している点である。一つの薄膜に二つの機能を持たせるというこの発想は、保護層は複数の異なる材料を重ね合わせるべきだという業界の常識への鮮やかな反逆である。
濡れ性が生み出す電子の滑走路。抵抗を100万分の一に抑え込むメカニズム
では、なぜ0.7 nmの膜がこれほど劇的な効果をもたらすのか。まず第一の機能である「ライナー（接着剤）」としての働きを解剖する。
物質の世界において、極薄の金属膜を別の表面の上に均一に広げることは至難の業である。フッ素樹脂加工されたフライパンの上に水を落とすと、水は広がる代わりに丸い水滴となって凝集する。これと同じ現象が、絶縁膜上に銅を形成する際にも起きる。銅原子は互いに固まって不連続な島（クラスター）を作りやすく、そのままでは電流がスムーズに流れる道が途絶えてしまう。

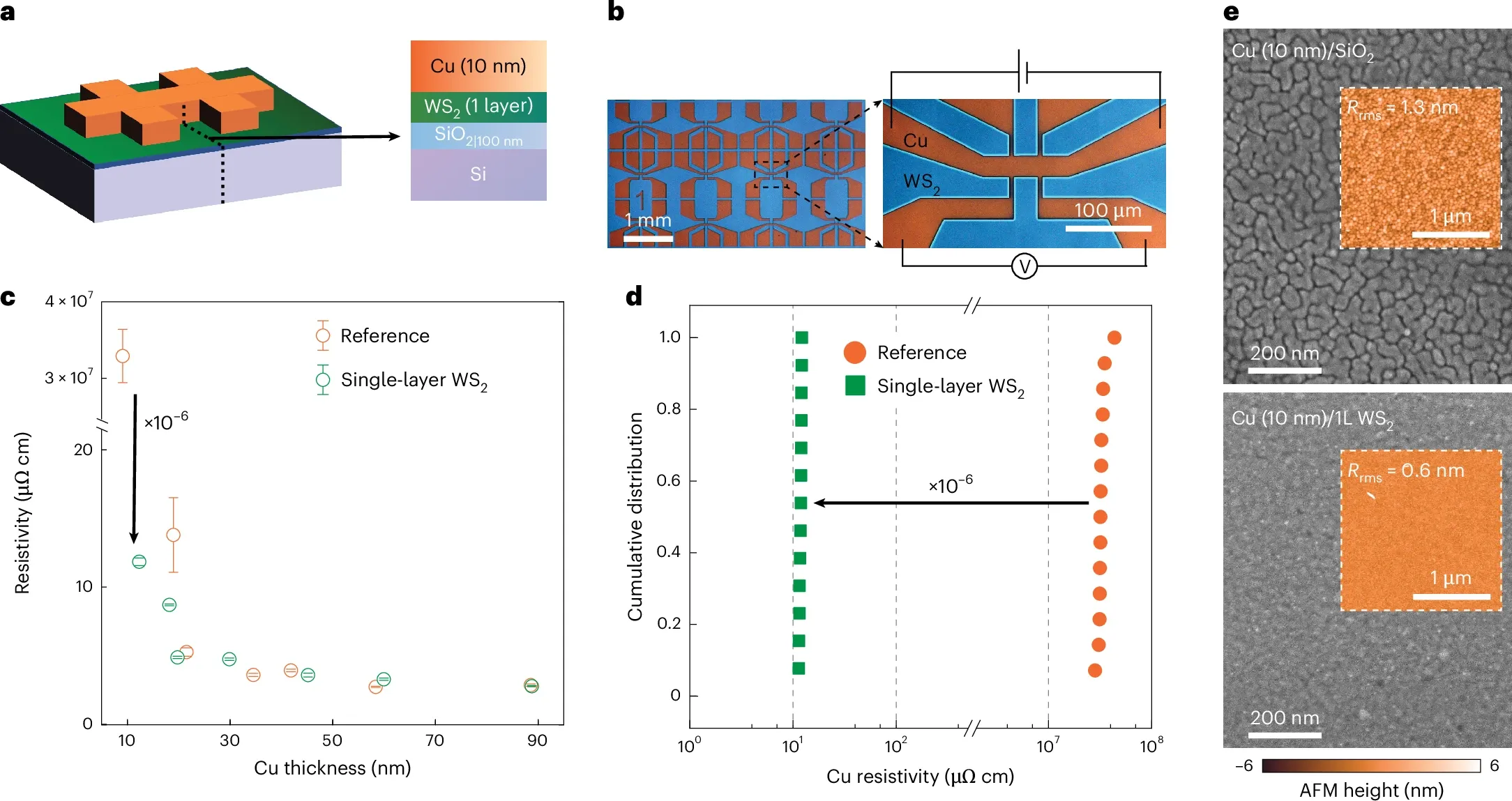

研究チームは、超薄膜の銅（厚さ10 nm）を絶縁膜上に直接形成した場合と、をあらかじめ敷いた場合を比較した。という基盤を与えられた銅は、驚くほど平滑で連続的な膜を形成した。が高い接着性を持ち、銅の「濡れ性（表面張力を抑えて均一に広がる性質）」を飛躍的に高めたのである。
この平滑な膜の形成は、電気的特性に劇的な変化をもたらした。凹凸の多い不連続な銅の道では、流れる電子が壁に衝突して散乱し、莫大な抵抗が生まれる（表面散乱）。しかし、に導かれて形成された平滑な銅の滑走路では、電子は滑るように移動する。電気的テストの結果、を敷いた銅薄膜の電気抵抗は、コーティングなしの表面に比べて実に100万分の一にまで低減された。従来のタンタル系スタック（厚さ約6 nm）と比較しても、その抵抗値は約5分の一に抑え込まれている。これは既存技術の延長線にはない、次元の異なるブレイクスルーである。
完璧な結晶を嗤う迷宮。銅原子の侵略を食い止める幾何学のトリック
第二の機能である「バリア（防護壁）」としての役割には、さらに興味深い科学的逆説が隠されている。
半導体工学において、物質が拡散を防ぐ防護壁の役割を担う場合、「原子配列の整った完璧な単結晶」であることが理想とされてきた。欠陥や粒界（結晶同士の境界）があれば、そこが侵入者にとっての「抜け道」になってしまうからだ。
しかし、NUSの化学チームが計算モデリング（密度汎関数理論：DFT）を駆使して内部での銅原子の動きをシミュレーションした結果、全く逆の事実が判明した。今回成長させたは、無数の微小な結晶粒がランダムな向きで集まった多結晶構造を持っていた。層が重なる際、これらの結晶の継ぎ目（粒界）は上下の層で一直線には揃わない。
これは、レンガを積み上げる際に継ぎ目を互い違いにずらして配置する手法に似ている。熱や高電圧という過酷なストレス下で、暴走した銅原子が絶縁膜へ逃げ出そうと侵入を試みる。しかし、最初の層の継ぎ目をなんとか通り抜けても、次の層の継ぎ目は全く別の場所にあるため、銅原子は行き止まりにぶつかる。ランダムな結晶方位が何層にも重なることで、銅原子が決して抜け出すことのできない「幾何学的な迷宮」が構築されているのである。
加速劣化試験において、バリアのない銅は熱ストレス下で下層のシリコンと激しく反応し、致命的な化合物の塊を形成した。一方、でコーティングされたサンプルは、過酷な曝露の後でも界面を無傷のまま保っていた。さらに電気的ストレスに対するテストでは、この原子レベルの迷宮を実装したデバイスの予測寿命が、保護のないデバイスの10倍以上に達することが実証された。完璧な結晶構造を追求するのではなく、無秩序な粒界を逆手に取ってバリア性能を最適化するという設計思想は、材料科学における新たなパラダイムの幕開けを告げている。
研究所の奇跡を生産ラインへ。350℃の低温成膜が打ち破る量産化の壁
科学的発見がどれほど華々しくとも、それが半導体工場の過酷な要件を満たさなければ、単なる「机上の空論」に終わる。新たな材料がチップ製造に採用されるためには、厳格な条件をクリアしなければならない。

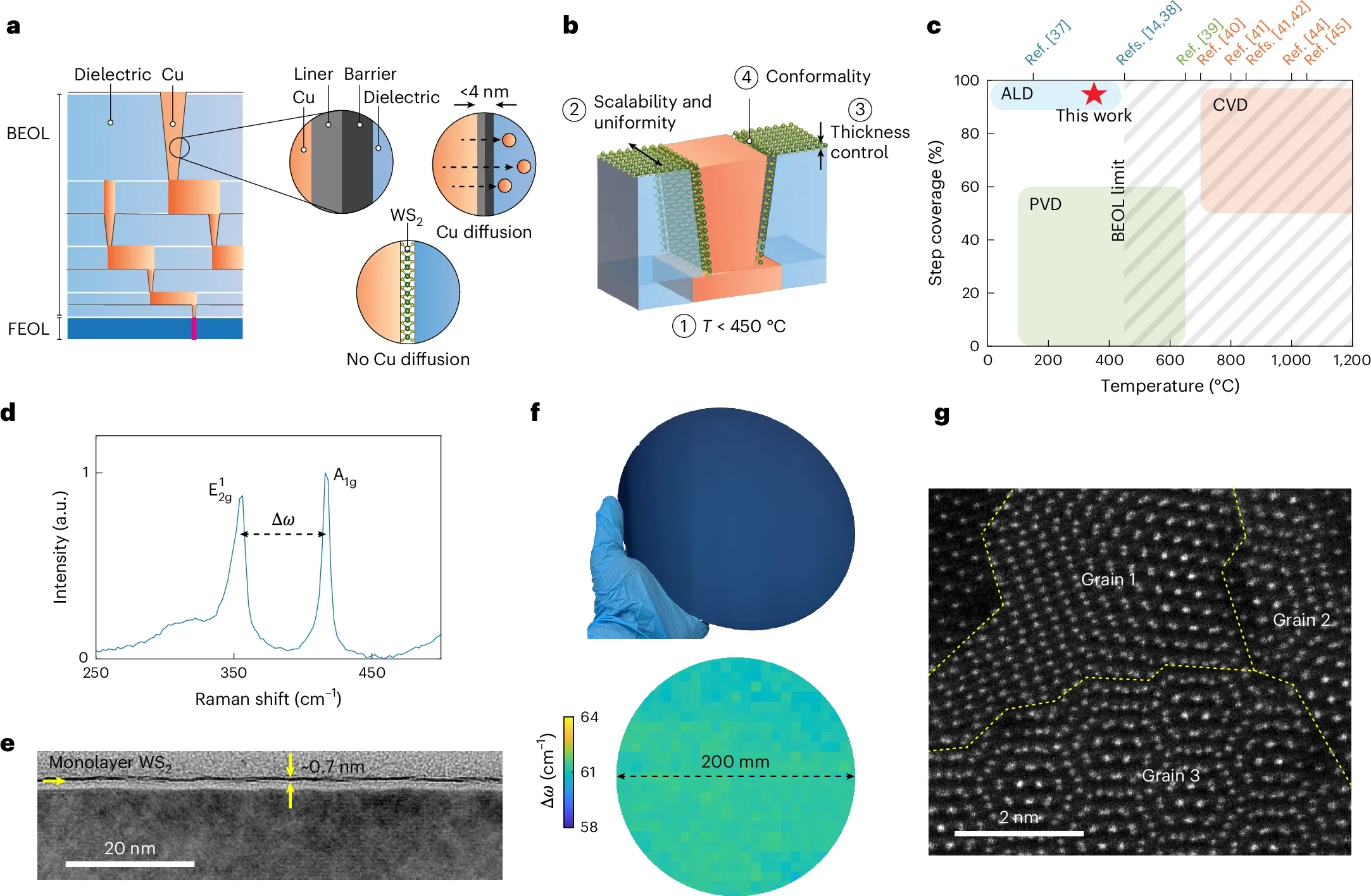

第一に、既に下層に構築された繊細なトランジスタを熱破壊から守るための低い熱収支（450 °C以下での成膜）である。第二に、直径200ミリ、あるいは300ミリという巨大なウェハ全体を覆うスケーラビリティ。第三に、オングストローム単位での極めて精密な厚さ制御。そして第四に、微細で深い溝（トレンチ）の底面から側面まで、隙間なく均一に膜を沿わせるコンフォーマリティ（段差被覆性）が求められる。

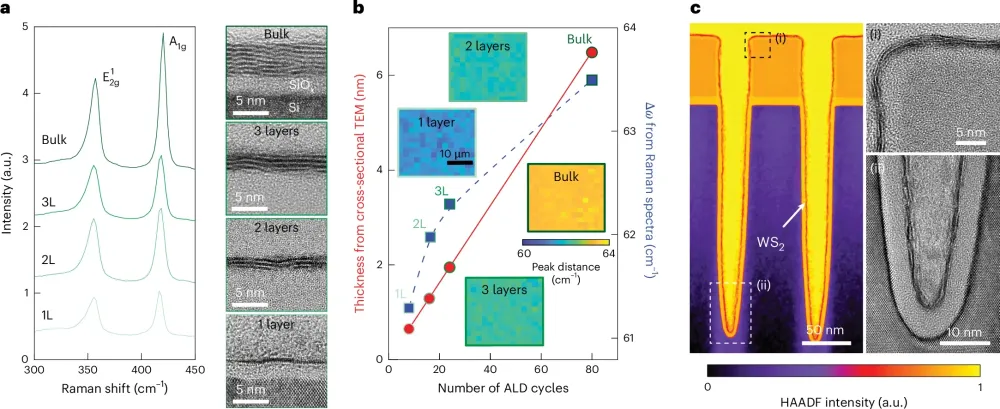

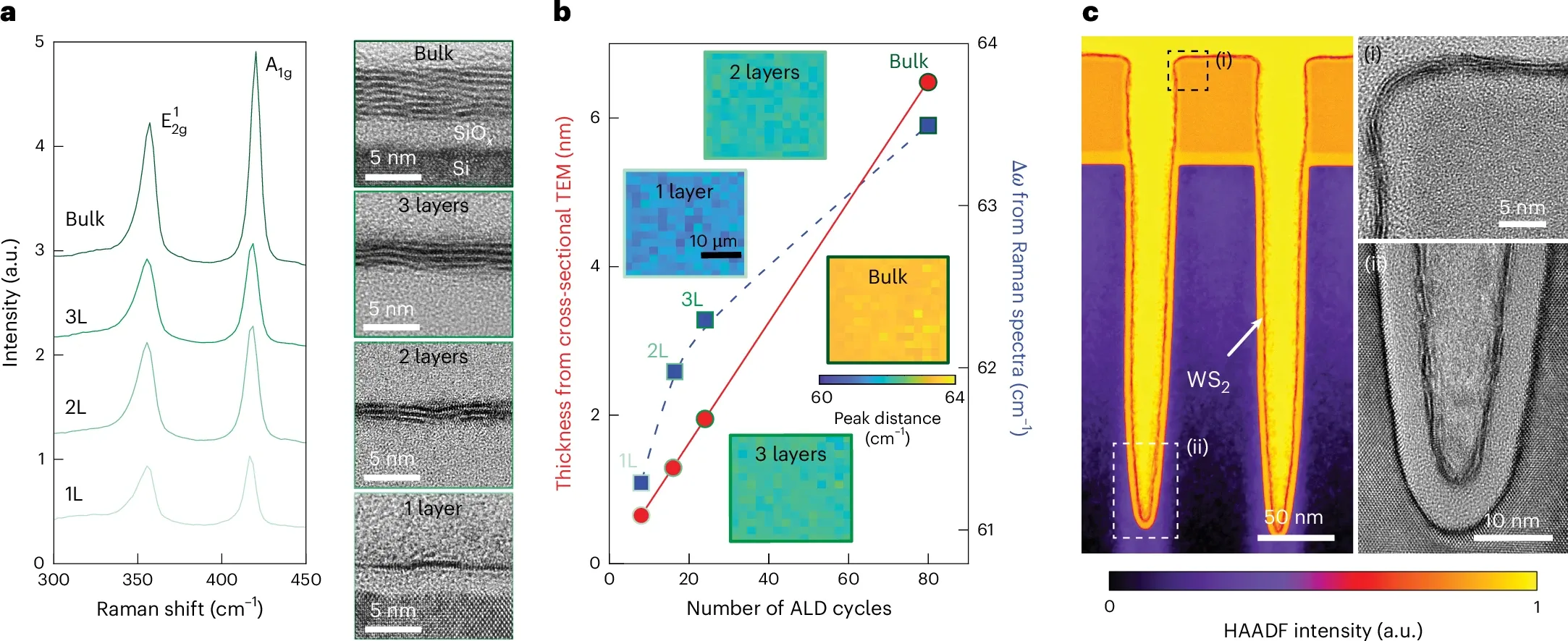

研究チームは、熱ALD（原子層堆積法）という手法を用い、プラズマを一切使用せずに350 °Cという低温でを成長させることに成功した。プラズマを使わないことで、デリケートなデバイスへのダメージを徹底して回避している。特筆すべきは、深さと幅の比率（アスペクト比）が10対1という、深海のような細く深い溝に対しても、95パーセント以上の被覆率で均一に0.7 nmの膜を張り巡らせた点である。
これまで、二次元材料の成長においてこれら4つの要件を同時に満たした技術は存在しなかった。このプロセスは、既存の半導体製造ラインのインフラを大きく変更することなく導入できる可能性を秘めている。
| 比較項目 | 従来の業界標準 (TaN/Taスタック) | 新技術 (ALD成長 ) |
|---|---|---|
| 構造と厚さ | 窒化タンタルとタンタルの2層構造（約6 nm） | タングステン二硫化物の単一原子層（0.7 nm） |
| ライナー機能 | 銅の定着に寄与するが厚みによる抵抗増が課題 | 銅の濡れ性を劇的に改善、抵抗を100万分の一に低減 |
| バリア機能 | 物理的な厚みで銅の拡散を遮断 | 多結晶のランダムな粒界が銅の侵入を阻む迷宮を形成する |
| 20nm配線時の占有率 | 配線直径の約40%を占有（銅の体積を圧迫） | 配線直径のわずか7%を占有（銅の経路を確保） |
| 製造プロセス | PVD / ALDの組み合わせ等 | プラズマフリーの熱ALD（350 °C、高コンフォーマリティ） |
2037年以降の未来図。極限スケールに潜む未解決の問いと次のフロンティア
この原子レベルの薄膜コーティング技術は、現行世代の延命措置にとどまらず、エッジからクラウドに至る情報社会全体の限界を押し広げる力を持っている。配線の低抵抗化は、回路の発熱を根本から抑制する。それはすなわち、消費電力の増大に苦しむ世界のAIデータセンターにおいて膨大な冷却コストの削減に直結し、同時に私たちの手元にあるスマートフォンやエッジAIデバイスのバッテリー駆動時間を飛躍的に引き延ばす。国際半導体技術ロードマップにおいて2037年以降に想定されている、オングストローム（0.1 nm）の世界に踏み込む超微細ノードに向けた明確な布石となるのだ。
しかし、科学の営みに終わりはない。本研究は巨大な壁を一つ破壊したものの、同時に新たな探求の扉を開いた。研究における「未検証の空白」として残されているのは、の結晶粒の向きや、金属と二次元材料が接する微視的な界面現象を、実際の量産プロセスにおいてどれだけ意図的かつ完全にコントロールできるかという問題である。この粒界の構造制御を極めることで、デバイスの長期的な安定性と電気的振る舞いをさらに精密に微調整できるはずだ。
また、この350 °Cでの低温気相成長技術は、以外の多様な二次元材料にも応用できる可能性を秘めている。トランジスタのチャネル材、絶縁膜の極薄化など、チップを構成するあらゆるコンポーネントに「原子スケールのコーティング」が施される未来が視界に入ってきた。
極微の空間で増大する抵抗と物質の拡散という、物理学の冷酷な法則に対する人類の挑戦。タングステン二硫化物という一枚の極薄の布は、微細化の限界という絶壁に掛けられた、しなやかで強靭な梯子である。半導体チップというナノスケールの巨大都市がさらなる繁栄を続けるためのインフラは、いま、原子単位の精密さをもって再構築されようとしている。
