CES 2026の喧騒の中で、コンシューマーエレクトロニクスの枠を超えた、人類のエネルギー史における極めて重要なマイルストーンが提示された。米国の核融合スタートアップの筆頭格であるCommonwealth Fusion Systems(以下、CFS)は、同社の実証炉「SPARC」に向けた最初の超伝導磁石の設置完了と、NVIDIAおよびSiemensとの戦略的パートナーシップによる「産業用AIデジタルツイン」の構築を発表した。

これは「無限のクリーンエネルギー」という物理学上の聖杯を、AIとシミュレーション技術がいかにして現実のタイムラインへと引き寄せているかを示す、象徴的な出来事と言えるだろう。

AD

ハードウェアの到達点:SPARCの心臓部が始動する

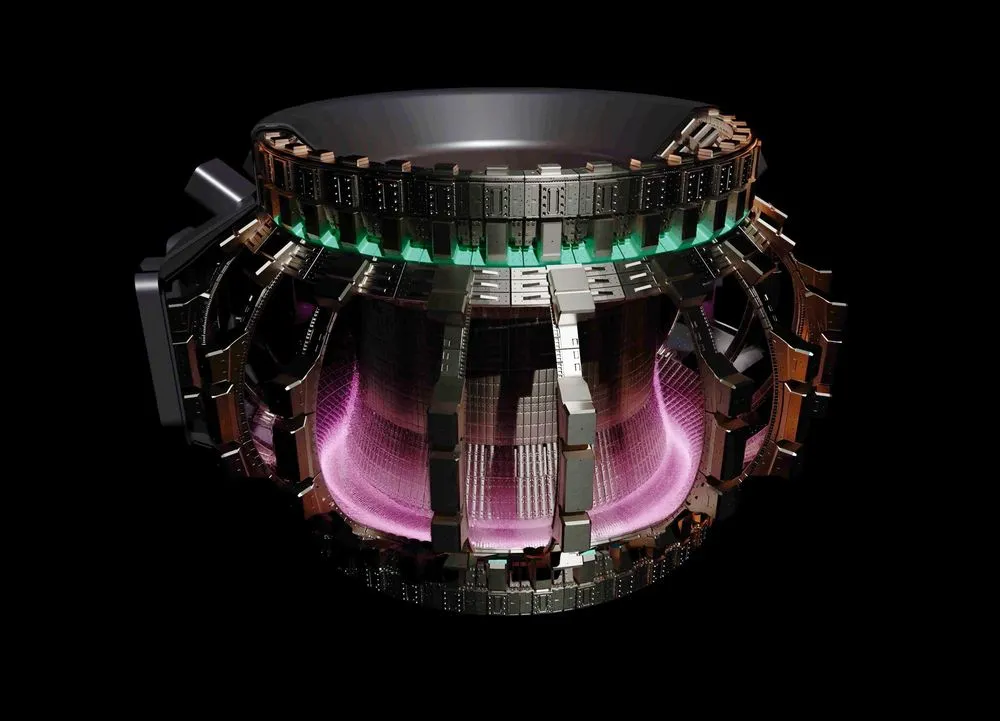

マサチューセッツ州デベンズにあるCFSの建設現場では、核融合エネルギーの実現に向けた物理的な基盤が着々と組み上がっている。今回発表された最大のニュースは、SPARC核融合炉の心臓部とも言える「トロイダル磁場コイル」の最初の1基が設置されたことだ。

航空母艦を持ち上げる磁場

CFSのCEOであるBob Mumgaard氏が「航空母艦を持ち上げられるほどの力」と表現したこの磁石は、単なる巨大な金属塊ではない。

  • 重量と規模: 各磁石の重量は約24トン。D字型をしており、最終的には18基がドーナツ状(トカマク型)に配置される。
  • 圧倒的な磁場強度: 発生させる磁場は20テスラに達する。これは一般的なMRI装置の約13倍の強度であり、超高温のプラズマを閉じ込めるための「不可視の檻」として機能する。
  • 極限環境: 30,000アンペアを超える電流を安全に通電させるため、磁石は絶対零度に近いマイナス253℃(マイナス423°F)まで冷却される。そのわずか数メートル内側では、太陽の中心温度を超える1億℃以上のプラズマが燃焼することになる。

この磁石は、高温超伝導(HTS)技術を用いた画期的なものであり、従来の設備よりもはるかにコンパクトなサイズで強力な磁場を実現する。Mumgaard氏は、残りの磁石も今夏までに設置を完了させる見込みであり、建設プロセスが順調に進んでいることを強調した。

NVIDIAとSiemensによる「全工程デジタルツイン」

しかし、今回の発表の真の革新性は、ハードウェアそのものではなく、それを運用・最適化するための「デジタルツイン」にある。CFSは、産業オートメーションの巨人であるSiemens、およびAIコンピューティングの覇者であるNVIDIAと提携し、SPARCの完全な仮想レプリカを構築している。

物理シミュレーションとAIの融合

このパートナーシップは、以下の技術スタックによって支えられている。

  1. Siemens Xcelerator: 設計(NX Designcenter)から製品ライフサイクル管理(Teamcenter)までを担う。CFSはすでにこれらのツールを用いてSPARCの複雑なアセンブリを管理している。
  2. NVIDIA Omniverse & OpenUSD: Siemensが蓄積したエンジニアリングデータや製造データを取り込み、物理的に正確な仮想空間(デジタルツイン)として可視化・シミュレーションを行う。

特筆すべきは、このデジタルツインが「設計段階の確認用」に留まらない点だ。Mumgaard氏によれば、この仮想モデルは実機(SPARC)の稼働中も並走し続けるという。実機から得られる膨大なセンサーデータをリアルタイムでデジタルツインに供給し、高忠実度の物理シミュレーションと常に比較照合を行う。

「数年の試行錯誤」を「数週間」に圧縮

核融合開発における最大の課題は、実験のコストと時間の長さである。しかし、このシステムにより、エンジニアは以下が可能になる。

  • 仮想実験: 実機を動かす前に、デジタル空間で仮説をテストし、パラメーターを調整する。
  • 予測と実測の比較: 異常の早期発見や、プラズマ挙動の深い理解を促進する。

NVIDIAのOmniverse・シミュレーション技術担当副社長であるRev Lebaredian氏が「エンジニアリングを加速し、クリーンパワーへのタイムラインを短縮する」と述べた通り、この技術は物理的な実験の回数を減らし、開発速度を劇的に向上させる鍵となる。

AD

AIパートナーシップの棲み分けとエコシステム

ここで興味深いのは、CFSが以前から提携しているGoogle DeepMindと、今回のNVIDIA/Siemensとの役割分担である。筆者はこの構造を以下のように分析する。

  • Google DeepMindの役割: 主に「プラズマ物理学と制御」に焦点を当てている。変幻自在で不安定なプラズマを磁場の中に安定して閉じ込めるための、ミリ秒単位の微細な制御アルゴリズムの領域だ。
  • NVIDIA / Siemensの役割: 「産業システム全体」をカバーする。製造、プラントの運用、熱管理、メンテナンス、そして統合されたエンジニアリングフローなど、発電所としてのシステム全体の最適化を担う。

つまり、CFSは核融合炉の「脳(制御)」と「身体(プラント)」の双方に、それぞれの領域で最強のAI/デジタルパートナーを配置したことになる。これは、単なる実験炉の成功ではなく、その先の「商用炉の量産」を見据えた極めて堅実かつ野心的な布陣だ。

データセンターと核融合の共生関係

このニュースの背景には、急速に拡大するAI産業そのもののエネルギー問題がある。SiemensのCEO、Roland Busch氏が指摘したように、AIファクトリーやデータセンターはギガワット級の電力を必要としている。

  • Googleのコミットメント: GoogleはすでにCFSと電力購入契約(PPA)を締結しており、CFSの最初の商用炉「ARC」が完成した暁には、200MWの電力供給を受ける予定である。
  • Microsoft / Helionの動き: 競合であるHelion EnergyはMicrosoftと提携しており、ハイパースケーラー(巨大IT企業)が核融合開発の主要なパトロンとなりつつある。

さらに市場環境の変化として、Trump Media & Technology Groupと核融合開発企業TAE Technologiesの合併計画など、核融合セクターへの資金流入や注目度はかつてない高まりを見せている。

AD

2030年代のグリッド接続へ向けて

CFSのロードマップは明確だ。

  1. 2026年: SPARCの主要コンポーネント設置完了。
  2. 2027年: SPARCにおけるファーストプラズマ(初点火)の達成。
  3. 2030年代初頭: 商用炉「ARC」(400MW級)による送電網への電力供給開始。

「核融合は常に30年先の技術」という古いジョークは、もはや通用しない。デベンズの工場で磁石が実際に組み上げられ、デジタル空間ではAIが学習を続けている今、その距離は「10年以内」へと確実に縮まっている。

AIがエネルギーを消費するだけの存在から、無限のエネルギーを生み出すための「加速装置」へと進化した瞬間。CES 2026でのCFSの発表は、エネルギーとデジタルの融合がもたらす、新たな産業革命の幕開けとして記憶されるだろう。
