歴史の転換点には、必ず物理学の限界との果てしない闘いがある。現在、半導体業界は「ムーアの法則の延命」という重い十字架を背負いながら、ナノメートル単位の世界で何百億個ものトランジスタをシリコン上に敷き詰めている。長らく市場を牽引してきたプラットフォームの進化は今、極小の配線層の極度な混雑と、逃げ場を失い蓄積する「熱」という物理的な絶対障壁に直面している。特に、かつての絶対王者であったIntelは、製造ノードの移行における長年のつまずきからTSMCの後塵を拝し、市場から極めて厳しい視線に晒され続けてきた。
この袋小路を抜け出すため、Intelは従来の配線の微細化という正攻法を捨て、トランジスタの構造そのものを三次元的に解体する荒療治に出た。それが、トランジスタの裏側から電力を供給する「Backside Power Delivery（製品名：PowerVia）」と、全周囲ゲート「GAA（製品名：RibbonFET）」の組み合わせである。だが、TSMCという巨大な壁を打ち破り、自社のファウンドリ事業にAppleやNVIDIAといった外部の巨大顧客を引き入れるためには、新技術の華々しい発表だけでは足りない。求められているのは、顧客の既存の設計資産を無駄にせず、明確な歩留まりと圧倒的なワットパフォーマンスを示す「実証された結果」である。
ハワイで開催されたVLSI Symposium 2026において、Intelがその詳細なヴェールを脱いだ「18A-P」は、まさに市場の疑心暗鬼を打ち払うための強烈な回答だ。既存の18Aプロセスの小幅なマイナーチェンジと侮るべきではない。業界初となるデュアルコンタクト構造「Power Boost」を引っ提げ、設計ルールを変えることなく性能を劇的に引き上げるこの技術は、半導体設計のパラダイムを塗り替えるポテンシャルを秘めている。本稿では、Intelが放つこの新たな刺客の深層と、背後で蠢くファウンドリ覇権争いの行方を解き明かす。
覇権奪還への試金石。ファウンドリとしての真価を問う「リスク生産」の号砲
VLSI Symposiumの壇上で、Intel Foundryのエグゼクティブ・バイスプレジデントであるNaga Chandrasekaranは、18Aプロセスファミリーの最初の性能強化版である「18A-P」がリスク生産（Risk Production）のフェーズに突入したことを宣言した。リスク生産とは、大量生産に向けた最終的な前哨戦であり、実際の量産ラインを用いてフル規格のウェハーを流し、欠陥率や性能のばらつき、プロセスの安定性を徹底的に洗い出すフェーズを指す。
このマイルストーンの達成は、現在のIntelにとって企業生命を左右するほどの意味を持つ。CEOのLip-Bu Tan体制下において、Intelは自社製品の製造部門という殻を破り、外部顧客のチップを製造する真の「ファウンドリ（IDM 2.0）」への完全脱皮を至上命題としている。ベースラインとなる「18A」プロセスは、既にコンシューマーPC向けの「Panther Lake」やデータセンター向けの「Xeon 6+（Clearwater Forest）」といった自社製品で採用され、初期の立ち上がりを見せている。しかし、同社が真の勝者となるために不可欠なAppleの次世代Mシリーズチップや、AI市場を席巻するNVIDIAのマルチダイGPUといった「メガクライアント」の獲得には至っていない。
市場のアナリストたちは、18A-Pこそが外部のチップデザイナーを口説き落とすための本命の武器になると見ている。通常、最先端のロジックノードはリスク生産から量産に至るまでに12〜24ヶ月という長い助走期間を要する。しかし、18A-Pは全く新しいアーキテクチャへの全面移行ではなく、18Aを土台とした進化版（パフォーマンス・エンハンスメント）であるため、量産へのランプアップ（立ち上がり）期間が大幅に短縮される公算が大きい。2027年に予定されている次世代Xeon「Diamond Rapids」の心臓部となることは既に明言されているが、この短期立ち上げ能力は、外部顧客のシビアな製品投入タイムラインに追従するための決定的な柔軟性をもたらす。
「表と裏」の両刀使い。デュアルコンタクトがもたらす「Power Boost」の魔法

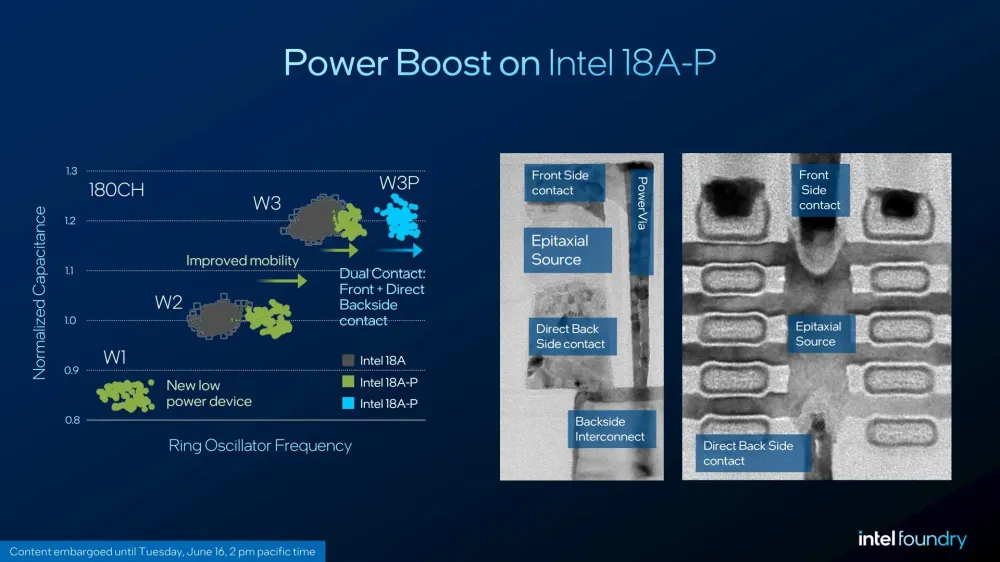

18A-Pのアーキテクチャにおける最大のブレイクスルーは、「W3P」と名付けられた新しいトランジスタ設計に実装された「Power Boost」機能にある。これは、業界初となるデュアルコンタクト・アーキテクチャを実用化したものだ。この技術的意義を理解するには、トランジスタ内部で何が起きているかを視覚化する必要がある。
現代の半導体設計は、極度に過密な大都市の交通渋滞に似ている。これまでのチップは、情報（演算信号）を運ぶ乗用車と、それを動かすためのエネルギー（電力）を運ぶ巨大なトラックが、シリコン表面の限られた道路（フロントサイドの配線層）にひしめき合っていた。Intelは18Aプロセスで「PowerVia」を導入し、電力供給のネットワークをウェハーの裏側（地下）へと完全に分離した。これにより地上の渋滞は劇的に緩和されたが、18A-Pはそこからさらに一歩踏み込んだ構造を採用している。

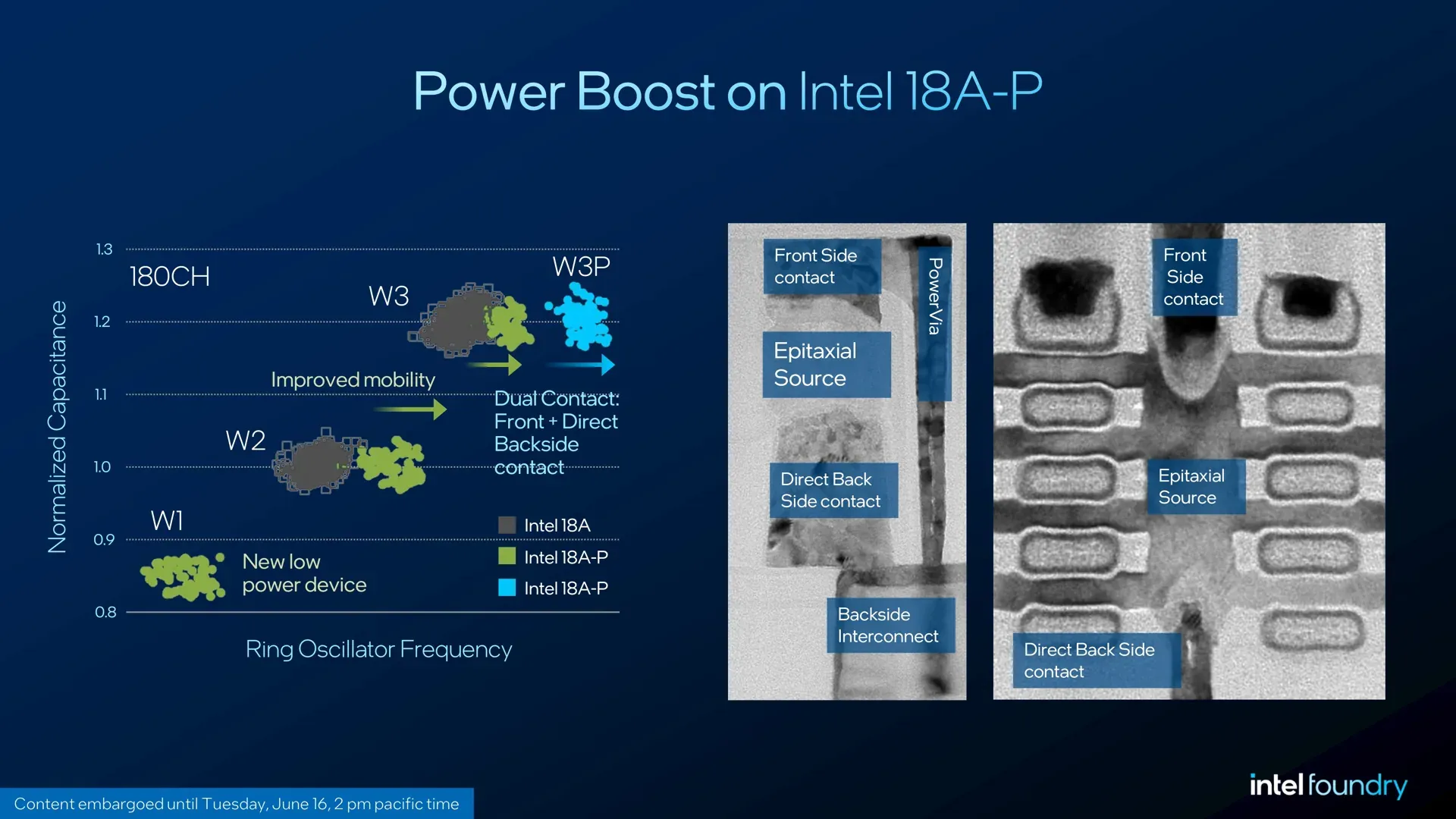

Power Boostを備えたW3Pトランジスタは、フロントサイド（表面）とバックサイド（裏面）の両方に物理的な接点（コンタクト）を持っている。例えるなら、需要が逼迫する巨大なデータセンターに対し、1階の正面入り口からの機材搬入に加え、地下の専用搬入口からも同時に電力を供給し続けるような構造だ。このデュアルコンタクトによって、トランジスタ内部を流れる電流の抵抗（寄生抵抗）が劇的に低減される。電気の通り道が極限まで拡張されることで、チップ上の面積（フットプリント）を一切拡大することなく、より多くの駆動電流を流すことが可能となる。結果として、同じ静電容量のままでトランジスタのスイッチング周波数を大幅に引き上げることができる。
ドロップインで手に入る果実。設計互換性を保ちながら9%の性能を引き出す錬金術
チップの設計者（ファブレス企業）にとって、最も忌避すべき悪夢はプロセスの移行に伴う設計の全面的なやり直し（リスピン）である。数億ドル規模の開発費と膨大な時間を投じた回路設計を、プロセスが変わるたびにゼロから引き直すことは許されない。Intelが18A-Pで強調している最大のセールスポイントは、ベースとなる18Aと「完全な設計ルール互換性」を保っている点だ。顧客は既存のIP（知的財産）やEDAツールを用いた設計フローをそのまま再利用し、ドロップイン・アップグレードとして新しい恩恵を享受できる。

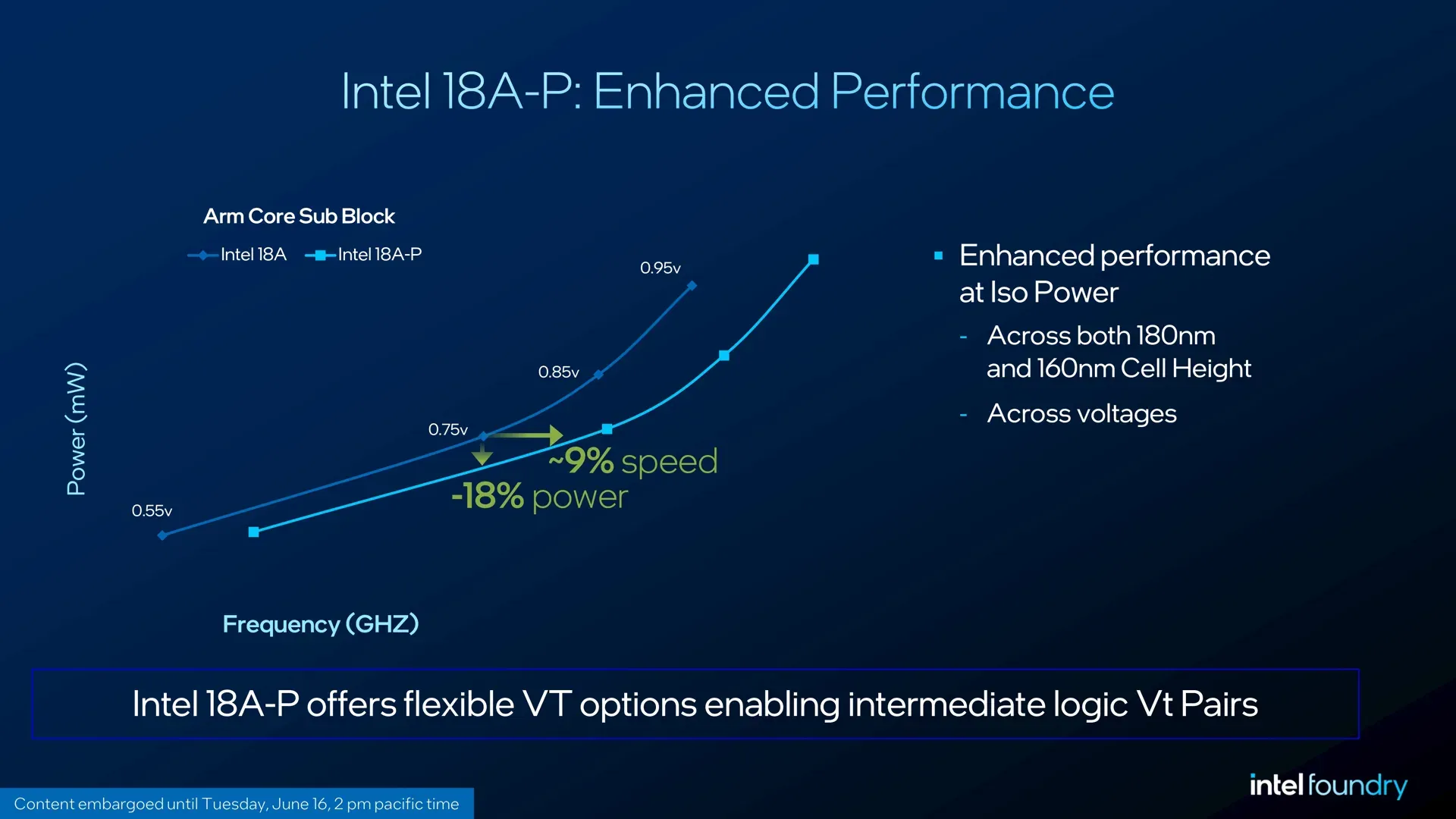

その上で、18A-Pが提示するベンチマークの数値は驚異的である。ARMコアのサブブロックを用いた標準テストにおいて、0.75Vの電圧下で18Aと比較した場合、同じ消費電力（アイソパワー）で約9%の性能向上を実現している。逆に、同じ性能（アイソパフォーマンス）を維持する構成であれば、消費電力を18%削減可能だ。これは、バッテリー寿命が至上命題となるモバイル向けSoCから、電力枠の上限に喘ぐデータセンターのAIアクセラレータまで、あらゆる用途において決定的な競争力のアドバンテージを生み出す。
さらにIntelは、チップ設計の自由度を拡張するために、回路の振る舞いを決定づける新たなバリエーションを追加している。180nmと160nmという2つのセルハイト（セルの高さ）ライブラリにおいて、低電力向けに特化した狭小設計の「W1」および「W1.5」トランジスタを導入。そして最も注目すべきは、トランジスタのオン・オフを制御する「しきい値電圧（Vt）」の選択肢に、第5のオプションとなる「ULVTLL（Ultra-Low Voltage Threshold Low Leakage）」を追加したことだ。
これまで、設計者は最高性能を誇るが漏れ電流（リーク電力）の激しい「ULVT」と、性能は一歩譲るが電力効率に優れた「LVT」の間で妥協を強いられてきた。ULVTLLは、レーシングカーの圧倒的な加速力を持ちながら、アイドリング時の燃料消費をスポーツカー並みに抑え込んだ「絶妙なチューニング」を提供する。この新たな選択肢により、設計者は回路ごとに速度と電力のトレードオフをより精密にコントロールできるようになる。
| 特徴・仕様 | Intel 18A (ベースライン) | Intel 18A-P (性能強化版) |
|---|---|---|
| ステータス | 2026年前半より量産中 | リスク生産（2026年6月時点） |
| 相対性能 (アイソパワー) | 基準値 | 約9%向上 (0.75V時) |
| 消費電力 (アイソパフォーマンス) | 基準値 | 最大18%削減 |
| 熱抵抗 | 基準値 | 20%〜40%改善 |
| ビア抵抗 | 基準値 | 10%〜30%低減 |
| トランジスタ構造 | GAA (RibbonFET) | GAA + デュアルコンタクト (Power Boost搭載 W3P) |
| 電力供給アーキテクチャ | Backside Power (PowerVia) | Backside Power (完全互換・維持) |
| 設計ルール互換性 | - | 18Aと完全互換 (IP再利用可能) |
| 追加しきい値電圧 (Vt) | 4種類 (HVT, SVT, LVT, ULVT) | 第5のオプション「ULVTLL」 を追加 |
熱と抵抗という「見えない壁」の突破。材料科学が支える極限の熱マネジメント
処理性能の向上は、常に「発熱」という無慈悲な代償を伴う。トランジスタが高密度に詰め込まれ、より高い電流が勢いよく流れるようになれば、シリコン内部の局所的な熱密度は跳ね上がり、最悪の場合は熱暴走によってチップが自壊する。18A-Pは、回路図面上の工夫の枠を超え、材料科学と製造プロセスの物理的最適化によってこの難題に真っ向から挑んでいる。

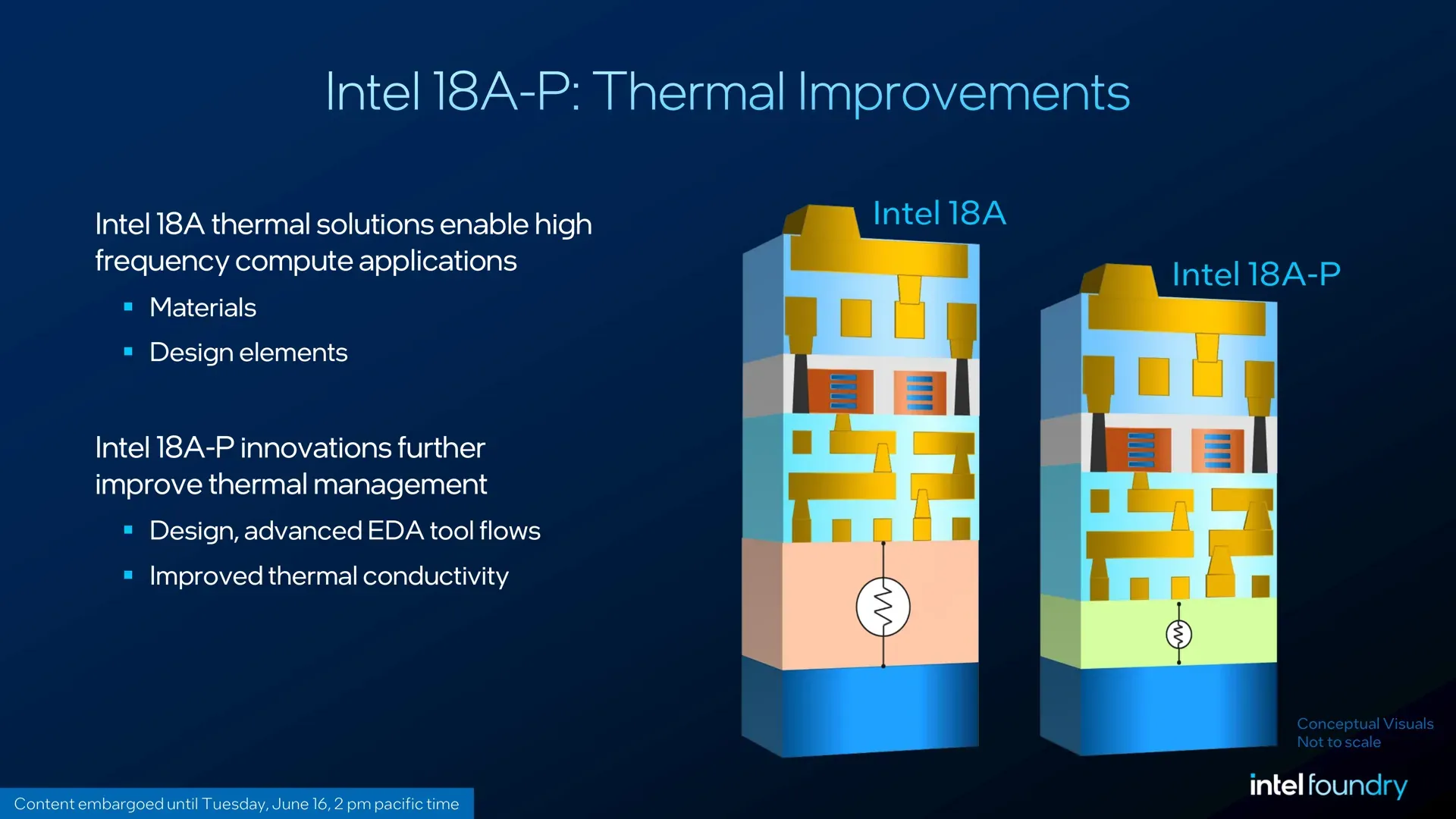

VLSIでの発表によれば、Intelは高度なEDA（電子設計自動化）ツールを用いた熱最適化と、物理的な材料レベルの改良を組み合わせることで、18A-Pの熱抵抗（熱の逃げにくさ）を18A比で20%〜40%も劇的に改善した。具体的な手法として、ウェハーの背面を極限の薄さまで研削（バックグラインディング）し、そこに熱伝導率の極めて高い素材を密着させている。これにより、シリコンの奥深くに籠もる熱を、最短距離で効率的に外部（ヒートスプレッダ）へと逃がす「熱の高速道路」を構築した。
加えて、層間を垂直に繋ぐ微細な配線（TSV：シリコン貫通電極および通常のビア）の抵抗値も10%〜30%低減されている。プロセスノードの微細化が進むにつれ、電気の通り道は肉眼では捉えられないほど極細のストローのようになり、電気を通す際の抵抗値が跳ね上がる。18A-Pでは、配線形状の幾何学的な最適化と新素材の採用によってこの「細すぎるストロー」を物理的に拡張し、電流が失われるのを防いでいる。また、PMOSトランジスタの製造工程において「ひずみエンジニアリング（Strain Engineering）」を適用し、シリコン結晶の格子間隔を意図的に歪ませることで電子の移動度（モビリティ）を向上させる手法も組み込まれている。
越えるべきハードル。歩留まりの壁とARMアーキテクチャの「経験値」
技術的な仕様のカタログスペックがいかに魅力的であろうとも、半導体製造業における最終的な正義は「歩留まり（Yield）」という冷酷な数字に集約される。1枚のウェハーから、欠陥のない良品チップをどれだけ安定して抽出できるかが、ファウンドリの利益率と顧客の信頼を直撃するからだ。
Counterpoint ResearchのチップアナリストであるNeil Shahが的確に指摘するように、Intelが警戒心の強い外部顧客を本格的に引き付けるための最大の障壁は、量産初期段階で90%以上の歩留まりを確約できるかどうかにかかっている。著名なアナリストであるJeff Puの6月初旬の報告によれば、現状の18Aプロセスの歩留まりは約80%のラインに到達しており、月ごとに7〜8%のペースで着実な改善を見せているという。これは技術的困難さを考えれば素晴らしい進歩だが、TSMCが長年培ってきた鉄壁の安定性と比較すると、保守的な大企業を即座に鞍替えさせるには、まだ一抹の不安を残す水準である。
さらに、Intelが直面する構造的な課題として「エコシステムの違い」が挙げられる。Intelの歴史とノウハウの源泉は、自社のx86アーキテクチャの製造と共にあった。しかし、現在市場を席巻するAppleのMシリーズチップや、Google、Amazonが展開する独自のクラウド向けカスタムシリコンの多くは、ライバルであるARMアーキテクチャをベースにしている。ARMベースの最先端チップを、極めて高い歩留まりで大量生産した「経験値」という点において、Intelは未だTSMCの背中を追う挑戦者の立場にある。
一方で、Intelには強力な切り札も残されている。高度なパッケージング技術である「EMIB（Embedded Multi-die Interconnect Bridge）」の歩留まりは、既に90%〜95%という極めて高い水準で安定していると推定されている。現在のAIブームの影で、TSMCのパッケージング技術「CoWoS」は絶望的な供給不足に陥っており、これがAIチップ出荷の最大のボトルネックとなっている。Intelにとって、まずは自社の圧倒的なパッケージング能力を突破口として顧客の囲い込みを図り、そこから徐々に18A-Pでのシリコン製造へと誘引する戦略は、極めて理にかなった一手となる。
18A-Pのその先を見据える。VLSIで示された次世代の「飛び道具」
Intelの視線は、18A-Pによる目先の成功を通過点とし、その先の10年を支配するであろう物理的限界の突破へも向けられている。VLSI Symposium 2026において、Intel Foundryの研究チームは基礎研究領域における3つの重要なマイルストーンを公開した。
第一に、「CFET（Complementary FET）」のモノリシック統合である。現在のGAAトランジスタの次に控えるこの究極のアーキテクチャは、NMOSとPMOSを平面に並べるのではなく、高層ビルのように垂直に積み重ねることでトランジスタ密度を飛躍的に高める。Intelは45nmのゲートピッチで機能するCFETインバーターの動作を実証し、GAA以降のスケーリングに向けた明確な道筋を業界に示した。
第二に、窒化ガリウム（GaN）とシリコンロジックの300mmウェハー上でのモノリシック統合だ。大電力を扱うGaNパワーデバイスと、精密な制御を行うシリコンのデジタルロジックを同一チップ上に物理的に統合することで、システムの複雑さを削ぎ落とし、電力効率を極限まで高める技術である。Intelのチームは、従来のGaNロジック設計と比較して1,000倍以上の効率を達成したと報告している。
第三に、配線層における「ルテニウム（Ru）配線とエアギャップ」の採用である。半導体を長年支えてきた銅（Cu）配線は、微細化の限界により抵抗が急増する壁に突き当たっている。Intelは、銅に代わる次世代素材であるルテニウム配線と、究極の絶縁体である「空気（エアギャップ）」を用いることで、配線の静電容量を最大35%削減し、確実な周波数向上を果たした。
これらの基礎研究は、2028年にリスク生産が予定されている次世代ノード「14A」、あるいはその先の世代での実装を視野に入れている。TSMCが2026年後半に予定している「A16」プロセスでも裏面配線が本格導入されるなど、半導体業界は次なるアーキテクチャの転換期を迎えている。Intelが提示したこれらの「飛び道具」がタイムリーに量産ラインへ投下されれば、長らく続いたTSMC一強の市場構造を根底から揺るがす強力な武器となる。
18A-Pの投入は、Intelが長年ラボの中で温めてきたアーキテクチャの革新が、ついに実用的な兵器として市場に投下される瞬間を意味する。デュアルコンタクトによる「Power Boost」がもたらす無慈悲なまでの性能向上と、完全な設計互換性という甘い果実は、AI需要の爆発により特定ファウンドリへの過度な依存リスクに怯える巨大テック企業にとって、決して無視できない魅力となる。かつての王者が真のファウンドリとして復活を遂げるか、それとも微細化の泥濘に再び足を取られるか。そのすべての答えは、この18A-Pが薄暗いクリーンルームの中で描き出す「歩留まりの曲線」に託されている。
