量子コンピュータが秘める無限の可能性。その輝かしい未来を語る声が高まる一方で、その実現を阻んできた分厚い壁が存在する。情報の基本単位である「量子ビット」のあまりにも儚いその命だ。しかし、2025年11月、その壁に大きな風穴を開ける歴史的な成果が、米プリンストン大学の研究チームによってもたらされた。彼らが開発した新型の超伝導量子ビットは、業界標準の実に15倍にも達する驚異的な寿命を達成したのだ。これは、量子コンピューティングが理論の領域を飛び出し、実用的なツールへと進化する転換点となるかもしれない。
計算が終わる前に情報が消える世界：量子コンピューティングを阻む「コヒーレンスの壁」
現代のコンピュータが「0」か「1」のどちらかで情報を扱うのに対し、量子コンピュータは「0でもあり1でもある」という量子力学特有の「重ね合わせ」状態を利用する。この情報の最小単位が「量子ビット」だ。この重ね合わせの性質により、量子コンピュータは従来のコンピュータでは天文学的な時間を要するような複雑な計算を、理論上、瞬時に解くことができると期待されている。
しかし、この強力な量子ビットには致命的な弱点がある。その「重ね合わせ」状態が、極めて不安定で壊れやすいことだ。まるで水面に描いた文字がすぐに消えてしまうように、あるいは儚い雪の結晶が手のひらで一瞬にして溶けてしまうように、量子ビットは周囲の僅かな温度変化や電磁的なノイズに反応し、その量子的な情報を失ってしまう。この現象は「デコヒーレンス」と呼ばれ、量子情報を保持できる時間の長さは「コヒーレンス時間」と呼ばれる。
このコヒーレンス時間が、現代の量子コンピュータ開発における最大のボトルネックとなってきた。情報が消えてしまう前に、意味のある計算をすべて完了させなければならない。これは、息継ぎなしで長距離を泳ぎ切るようなもので、コヒーレンス時間が短ければ短いほど、実行できる計算の複雑さには厳しい制限がかかる。GoogleやIBMといった巨大IT企業が開発を競う大規模な量子プロセッサでさえ、この壁に直面し、エラー訂正技術に膨大なリソースを割かざるを得ない状況が続いていた。
研究リーダーの一人であり、プリンストン大学工学部長のAndrew Houck教授は、この課題を次のように表現している。「私たちが今日、実用的な量子コンピュータを手にできていない本当の理由は、量子ビットを構築しても、その情報が長続きしないことにあります」。
これまで、多くの研究者がこのコヒーレンス時間を延ばすための努力を続けてきたが、その進歩は遅々としたものだった。特に、Googleなどが採用する「トランズモン」と呼ばれるタイプの超伝導量子ビットは、製造のしやすさなどの利点がある一方で、その寿命を延ばすことは極めて困難とされてきた。Google自身の最近の研究でも、性能向上の限界は量子ビットそのものの「材料品質」に起因することが示唆されていた。
まさに、量子コンピューティングの未来は、この材料科学の壁を突破できるかどうかにかかっていたのである。
異分野の知が生んだ「黄金の組み合わせ」
プリンストン大学の研究チームは、この根源的な材料問題に対し、二方面からのアプローチで挑んだ。それは、量子ビットの心臓部を構成する金属と、その土台となる基板の両方を根本から見直すという、大胆かつ緻密な戦略だった。
鍵を握る金属「タンタル」
研究チームが白羽の矢を立てたのは、「タンタル（Tantalum）」という金属だった。従来、この種の量子ビットにはアルミニウムなどが一般的に用いられてきた。しかし、これらの材料には、製造過程で生じる微細な表面の欠陥や不純物がエネルギーを吸収してしまい、量子ビットの寿命を縮めるという問題があった。
タンタルは、このエネルギー損失の原因となる欠陥が少ないという特性を持つ。さらに、その最大の利点は、驚異的な化学的安定性にある。高品質な量子ビットを作るには、製造過程で付着するあらゆる汚染物質を徹底的に除去する必要があり、そのためには非常に強力な酸などを用いた過酷な洗浄プロセスが不可欠となる。タンタルはこの過酷なプロセスに耐えうる並外れた堅牢性を備えていたのだ。
このタンタル採用の裏には、分野を超えた協力という美しい物語がある。量子コンピュータの専門家ではなかったプリンストンの著名な化学者、Robert Cava教授が、数年前に研究リーダーの一人であるNathalie de Leon准教授の講演を聞いたことがきっかけだった。 量子ビットの材料問題に興味を抱いたCava教授は、超伝導材料に関する自身の長年の知見から、タンタルが解決策になりうるのではないかと助言した。この異分野の専門家の直感が、ブレークスルーへの扉を開いたのである。
もう一つの主役「シリコン基板」 – 量産への扉を開く選択
タンタルの導入でコヒーレンス時間は大幅に改善されたが、チームはそこで満足しなかった。次なるエネルギー損失の原因を突き詰めた結果、彼らは量子ビットが載せられている「基板」にたどり着いた。従来、この基板にはサファイアが使われることが多かったが、このサファイア自体がエネルギー損失の一因となっていたのだ。
そこでチームが下した決断が、この研究のもう一つの核心となる。サファイア基板を、現代のコンピュータ産業の根幹を成す材料、すなわち「高品質シリコン」に置き換えたのだ。
シリコンは、半導体産業で長年研究され尽くしており、極めて高い純度のものを安定的に入手できる。サファイアに比べてエネルギー損失が格段に少ないだけでなく、既存の半導体製造インフラとの親和性が非常に高い。これは、将来的に量子チップをスマートフォンやPCのCPUのように大量生産（ウェハースケールでの製造）する上で、計り知れないメリットをもたらす。
de Leon准教授は、「私たちのタンタル・シリコンチップは、既存の設計を性能で上回るだけでなく、大量生産も容易です」と述べ、この選択が研究室レベルの成功に留まらない、産業化への明確な道筋を示すものであることを強調している。
困難を乗り越えて – タンタルとシリコンの融合
しかし、この「タンタル・オン・シリコン」という理想的な組み合わせを実現する道のりは平坦ではなかった。性質の異なる二つの材料を、原子レベルの精度が要求される量子デバイス上で完璧に統合するには、数々の技術的な課題を克服する必要があった。 詳細は論文に譲るが、研究チームが材料の特性に起因する難問を一つ一つ解決し、この「黄金の組み合わせ」のポテンシャルを最大限に引き出したことは特筆に値する。
驚異的な性能 – 具体的な数値が示すインパクト
この材料科学における革新は、量子ビットの性能に劇的な向上をもたらした。その成果は、具体的な数値となって現れている。
寿命は業界標準の15倍、1ミリ秒超えの達成
プリンストン・チームが開発した量子ビットのコヒーレンス時間は、1ミリ秒（1000マイクロ秒）を超えた。 この数字は、過去の実験室レベルでの最高記録の3倍以上であり、現在Googleなどが大規模プロセッサで採用している業界標準と比較すると、実に15倍近くも長い。
この「1ミリ秒」という時間は、人間の感覚からすれば瞬きにも満たない僅かな時間だ。しかし、量子コンピュータの世界では、これは почти永遠とも言える長さである。量子ビットに対する1回の計算操作（ゲート操作）はナノ秒（10億分の1秒）単位で行われるため、コヒーレンス時間が延びれば、エラーが発生するまでに行える計算の回数が飛躍的に増加する。より複雑で、より実用的なアルゴリズムを実行する能力が格段に高まることを意味する。
99.994%の忠実度 – 計算精度も世界トップレベル
寿命だけでなく、計算の正確さも世界最高レベルに達した。論文によれば、研究チームは単一量子ビットゲート（最も基本的な計算操作）において、99.994%という驚異的な忠実度を実証した。 これは、計算を1万回行って間違うのが1回にも満たない精度であり、量子コンピュータが抱えるもう一つの大きな課題である「エラー率」を大幅に低減できることを示している。長い寿命と高い忠実度。この両立こそが、信頼性の高い量子コンピュータを実現するための鍵なのだ。
Googleプロセッサなら性能1000倍？桁違いのポテンシャル
この新しい量子ビットが持つインパクトは、既存のシステムに組み込むことでさらに明確になる。Houck教授は、もしGoogleの最先端量子プロセッサ「Willow」の量子ビットを今回のプリンストン設計のものに置き換えることができれば、その性能は1000倍にも向上するだろうと試算している。
さらに、量子コンピュータの性能は、量子ビットの数が増えるにつれて指数関数的に向上する。Houck教授によれば、もし1000個の量子ビットを持つ仮説上のコンピュータにこの新技術を適用した場合、その性能向上は実に10億倍にも達する可能性があるという。 これは、もはや単なる改良ではなく、次元の異なる飛躍と言えるだろう。
産業界への波及と未来への展望
この研究成果が持つ本当の価値は、その学術的な新規性だけに留まらない。実用化に向けた現実的な道筋を示した点にこそある。
Google、IBMも採用可能 – 既存システムへの高い互換性
プリンストン・チームが開発したのは、全く新しい方式の量子ビットではない。GoogleやIBMが長年開発を続けてきた「トランズモン」というアーキテクチャを、材料の面から根本的に改善したものである。 これは、既存の量子プロセッサの設計を大幅に変更することなく、この新しい高性能量子ビットを「スロットイン（差し込む）」できる可能性が高いことを意味する。産業界のリーダーたちがこれまで築き上げてきた資産を活かしながら、性能を飛躍的に向上させられる。この互換性は、技術が広く普及する上で極めて重要な要素だ。
「墓場から生まれたアイデア」 – Google科学者が称賛する独創性
この成果は、業界のトップランナーたちからも驚きと称賛をもって迎えられている。Google Quantum AIのチーフサイエンティストであり、物理学の権威でもあるMichel Devoret氏は、コヒーレンス時間の延長という課題が、多くの物理学者にとってアイデアが尽きては葬られていく「墓場」のようなものだったと語る。 そして、「Nathalie は、この戦略を追求し、成功させるだけの気概を持っていた」と、その独創性と粘り強い探求を絶賛した。
この言葉は、今回の成果が、多くの専門家が困難、あるいは不可能とさえ考えていた道筋を切り拓いた、真のブレークスルーであることを物語っている。
2020年代末には「科学的に有意義な量子コンピュータ」が実現も
この飛躍的な進歩を受け、研究リーダーたちは未来に対して楽観的な見通しを示している。Houck教授は、「この進歩は、量子コンピューティングを単なる『可能性』の領域から『実用性』の領域へと引き上げるものです」と述べ、2020年代の終わりまでには、科学的に有意義な問題解決能力を持つ量子コンピュータが登場する可能性は十分にあるとの見解を示した。
量子時代へのマイルストーン
プリンストン大学が成し遂げた今回の成果は、単なる記録更新以上の意味を持つ。それは、量子コンピュータ開発が直面していた最も根源的な課題の一つである「材料の限界」に対し、異分野の知恵を結集することで明確な解決策を提示した、歴史的なマイルストーンだ。
「タンタル」と「シリコン」という、それぞれがその分野で最高の特性を持つ材料を融合させることで、量子ビットの寿命と信頼性を同時に、そして劇的に向上させた。さらに、その設計は既存の技術との互換性を持ち、大量生産への道も開かれている。
これまで夢物語のように語られることの多かった「量子コンピュータが社会を変える日」は、この研究によって、確実にその時を早めたと言えるだろう。もちろん、実用化にはソフトウェアの開発やさらなる大規模化など、まだ多くの課題が残されている。しかし、最も脆弱で、最も重要だった根幹部分が強固になった今、その歩みが加速することは間違いない。

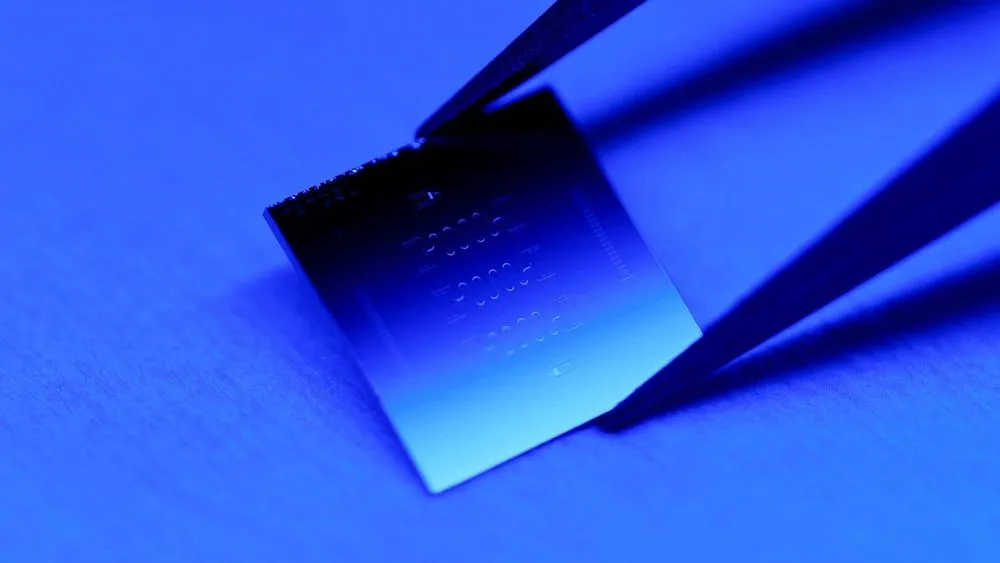

物理学、化学、工学が交差する点で生まれたこの小さなチップが、来るべき量子時代への扉を開く鍵となるのかもしれない。私たちは今、コンピューティングの歴史が大きく動く、その瞬間に立ち会っているのである。
