現代のスマートフォンに搭載されたプロセッサは、親指の爪ほどの面積に数百億個のトランジスタを詰め込んでいる。しかし、過去半世紀にわたり人類のデジタル社会を支えてきたシリコンは今、原子のサイズという物理的な限界に直面している。
シリコン微細化の終焉と二次元半導体が担う次世代の主役
短チャネル効果を封じ込める究極の薄さ
トランジスタの電極間の距離（チャネル長）が数ナノメートル規模まで短縮されると、ゲート電圧で電流を完全に遮断しきれなくなる「短チャネル効果」が顕著になる。オフ状態でも意図せぬ漏れ電流（リーク電流）が発生し、チップ全体の消費電力と発熱が制御不能に陥る現象だ。これを防ぐためには、電流の通り道となるチャネル自体を極限まで薄くし、ゲート電極による電界の支配力を強めなければならない。
現在、先端半導体メーカーはチャネルをリボン状に細分化して全周囲をゲートで囲うGAA（Gate-All-Around）構造の導入を進めている。しかし、シリコンという素材そのものをこれ以上薄く削ることは物理的に極めて困難である。そこで白羽の矢が立ったのが、モリブデンと硫黄の原子がシート状に連なる二次元半導体、（二硫化モリブデン）である。厚さわずか0.7 nmのこの材料をシリコンの代替チャネルとして用いる構想は、世界中の半導体研究者の共通目標となっている。
粉末CVDが抱えていた粒界という致命的欠陥
を産業レベルのウェハーサイズで製造しようとすると、巨大な壁が立ちはだかる。これまでの研究開発の主流であった粉末原料を用いた化学気相成長法（CVD）では、基板上のあちこちで発生した微小な結晶粒が成長して合体する際、それぞれの結晶の向きが揃わずに「粒界」と呼ばれる欠陥が生じてしまう。
この粒界は電子の通り道を塞ぐ障害物となる。トランジスタの性能指標である電子移動度が著しく劣化し、大規模な集積回路を作製した際のチップごとの歩留まりも極端に低下する。次世代の論理デバイスを実用化するためには、ウェハー全面にわたって単一の向きに整列した「単結晶」を人工的に合成する技術が不可欠であった。
結晶成長の常識を覆す自律的な形成メカニズム
不純物ドメインが自ら消滅する自己整合の力学
東京大学や物質・材料研究機構（NIMS）を中心とする共同研究チームは、産業分野で実績のある有機金属化学気相成長法（MOCVD）と新たなモリブデン前駆体（）を採用することで、この結晶粒の合体問題に一つの解答を出した。MOCVD法は現在のLEDやレーザーダイオードの量産ラインで標準的に用いられており、分子レベルでの厳密な供給制御が可能である。

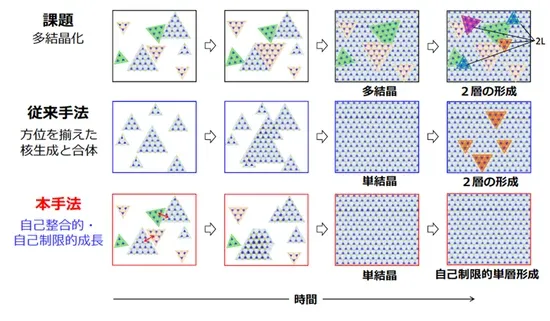

サファイア基板上で結晶が成長する際、各結晶粒は基板の原子配列と「スーパーセル」と呼ばれる周期的な一致パターンを形成する。通常のプロセスでは、結晶粒同士がぶつかり合う境界にそのまま欠陥が残る。だが本手法においては、エネルギー的に不安定な60度の反平行ドメインや回転ドメインが、合体時に自発的に再配列を起こす。
これは、ジグソーパズルのピースが組み合わさる瞬間に、下地となる枠の形状に誘導されて自ら回転し、正しい向きに収まる現象に対応する。差分暗視野透過電子顕微鏡（Differential DF-TEM）による実空間観察は、この自己整合的な成長機構によって不整合なドメインが淘汰され、最終的に0度配向の完全な単結晶が形成される様子を鮮明に捉えている。
1層目でピタリと止まる成長自動停止の発見
この成膜プロセスは、膜厚方向に対しても自律的な制御機構を備えている。成膜時間を人為的に延長しても、結晶の成長はきっちり1層目で停止し、2層目以降が形成されない。という前駆体の特異な化学的性質が、すでに形成された表面での新たな核生成を強く阻害するためだ。
この自己停止メカニズムによって、直径2インチのウェハー全体で原子1個分の厚さが均一に保たれる。実際にこの単結晶膜をシリコン基板上に転写して作製したトランジスタは、室温で $66\ \text{cm}^2/\text{V}\cdot\text{s}$ の電子移動度を記録した。さらに温度を 20 K まで下げると、移動度は $749\ \text{cm}^2/\text{V}\cdot\text{s}$ に達する。低温環境で移動度が急激に上昇する振る舞いは、結晶内部の欠陥による電子の散乱ではなく、原子の熱振動（フォノン）による散乱が電気抵抗の主原因であることを示している。欠陥が極めて少ない純度の高い単結晶が実現した確固たる証拠である。
見過ごされていたファンデルワールス界面の正体を暴く
密着したはずの隙間に潜む水とホコリの層
高品質なウェハーが完成したなら、それをそのままデバイス加工の土台として使いたいと考えるのが産業的要請である。従来はサファイア上で成長させたを、特殊な薬品を使って別の基板に引き剥がす「転写」工程が必須だった。この物理的な移動作業はウェハーの大口径化を阻む最大のボトルネックであり、シワの発生や不純物混入の温床でもあった。
同研究チームは転写を省き、サファイア基板上のに直接電極とゲート絶縁膜を形成してトランジスタを構築した。しかし、作製直後のデバイスは、ゲートに大きなマイナス電圧をかけても電流が完全に切れないという致命的な不具合を示した。ホール測定によってキャリア濃度を定量した結果、電圧をかけていない初期状態で $2.7 \times 10^{12}\ \text{cm}^{-2}$ という高密度の余剰電子が$\text{MoS}_2$内に存在していることが判明した。
本来、サファイアとの間は、化学的な結合を持たない不活性なファンデルワールス界面だと見なされてきた。X線光電子分光法（XPS）や原子間力顕微鏡（AFM）などの界面敏感な測定手法が暴き出したのは、密着していると思われていたその隙間に、水分子と硫酸基（）からなる厚さ約0.3 nmの非晶質層が潜んでいる事実だった。
この状態は、フローリング（サファイア）の上に敷かれたカーペット（）の間に、製造時の化学反応で生じた湿った微細なホコリの層が挟まっている構造に対応する。この挟み込まれた親水性の層が、カーペット側に絶えず静電気（電子）を供給するドナーとなり、トランジスタのスイッチを強制的にオンの状態に固定してしまっていたのである。
水素アルゴンガスが実現する転写フリーのドライ処理
隙間に潜む層を取り除くため、研究チームはウェハーを液体で洗浄するのではなく、完全なドライプロセスでの解決を図った。水素とアルゴンの混合ガス雰囲気下で、ウェハーを 400 ℃ で加熱処理（アニール）した。
この熱処理により、界面に束縛されていた水分子が脱離する。同時に、硫酸基が水素と反応して二酸化硫黄（）や硫化水素（）といった揮発性ガスに変換され、外部へ排出される。熱脱離質量分析（TDS）のデータは、このプロセス中に硫黄関連の分子が界面から確実に脱離していることを裏付けている。
アニール後のデバイスは、余剰な電子の供給源が絶たれたことで、本来のトランジスタ特性を取り戻した。ゲート電圧の変化に対して電流値が桁違いに変動し、明瞭なオフ状態を達成した。一切の転写工程や薬液処理を経ることなく、成膜からデバイス化までを単一のサファイアウェハー上で完結させる手法が確立された。
| 比較項目 | 従来の粉末CVD＋転写プロセス | 本研究のMOCVD＋ドライ界面処理 |
|---|---|---|
| 単結晶化のメカニズム | 物理的な条件制御に依存（粒界が残りやすい） | 自己整合により不適合ドメインが自発的に消滅 |
| 膜厚制御 | 成長時間による厳密な管理が必要 | 前駆体の特性により1層で自動停止 |
| デバイス化の工程 | 薬品による剥離と別基板への転写が必須 | サファイア基板上で直接加工（転写フリー） |
| 界面状態 | 転写時に水やポリマー残渣が混入 | 水素アルゴン熱処理によりドーパントを完全に揮発除去 |
既存の半導体量産ラインと直結する製造プロセスの確立
300ミリウェハーへの拡張性と産業界へのインパクト
今回の研究は、2D半導体を用いた回路製造において、シリコン産業が長年培ってきたドライプロセスとの完全な互換性を示した点に最大の価値がある。単層での成長停止機構は、将来的に先端ファウンドリが標準とする直径300 mmの大型ウェハーへとスケールアップする際に、中心部から端まで均一な膜厚を保証する強力な武器となる。
TSMCやIntelといった巨大企業が2030年代のロードマップに描くサブ1nm世代のチップ製造において、現行の製造ラインの大部分を流用しながらチャネル材料だけを刷新できる道筋が示された意義は計り知れない。さらに、今回のプロセスは（n型半導体）だけでなく、（二セレン化タングステン）などのp型特性を持つ他の遷移金属ダイカルコゲナイドへの応用展開も視野に入っている。両者が揃えば、真の意味で2D材料のみによる相補型金属酸化膜半導体（CMOS）回路の構築が可能になる。
サブ1nmノードの扉を開く原子レベルのエンジニアリング
一方で、微視的なスケールにはまだ解明すべき謎が残されている。電子顕微鏡による断面観察では、熱処理後のサファイア最表面のアルミニウム原子とのモリブデン原子との距離が、処理前の0.86 nmから0.98 nmへわずかに広がっていることが確認されている。不純物が抜けたことで界面の相互作用が変化したと考えられるが、このミクロな構造変化が長期的なデバイスの動作安定性や信頼性にどのような影響を与えるかは、次に検証すべき課題である。
極薄の半導体シートをいかにして完全に制御下へ置くか。基礎的な材料科学の発見が、世界の半導体サプライチェーンの未来を直接的に塗り替える。次世代プロセッサの実現に向けた原子レベルのエンジニアリングは、実験室の枠を飛び出し、本格的な産業実装のフェーズへと踏み出した。
