かつて「産業のコメ」と呼ばれ、日本が世界シェアの過半を握っていた半導体。その栄光が失われて久しい今、北海道の雄大な自然の中で、日本の製造業の命運を懸けた巨大プロジェクトが静かに、しかし確実に熱を帯びている。

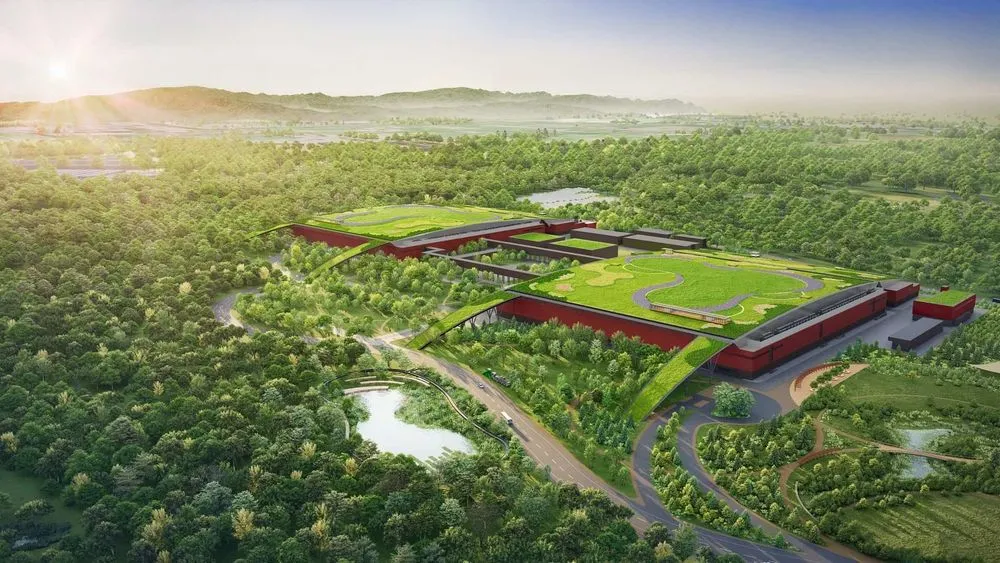

酪農やスキーリゾート、夏の花畑で知られる北海道千歳市。新千歳空港に程近い工業団地「美々ワールド」で建設が進むRapidusの製造拠点「IIM-1（Innovative Integration for Manufacturing-1）」は、日本が世界の最先端半導体レースに「再入場」するための、まさに唯一の切符だ。
そのRapidusを巡り、新たな衝撃的なニュースが飛び交った。現在建設中の2nm（ナノメートル）工場に続き、さらに次世代となる「1.4nm」プロセスの工場建設を計画しているというのだ。しかし、この報道に対して当事者が即座に「憶測である」と火消しに走るなど、情報が交錯している。
1.4nm工場建設報道の真相と「公式否定」の意図
報道された「野心的なタイムライン」
2025年11月下旬、日本経済新聞をはじめとする複数のメディアが、Rapidusの新たな動きを報じた。その骨子は以下の通りだ。
- 計画内容: 北海道千歳市に、現在の「IIM-1」に続く2棟目の工場を建設する。
- ターゲット: 1.4nm（ナノメートル）世代の最先端ロジック半導体。
- スケジュール: 2027年度に着工し、2029年頃の量産開始を目指す。
- R&D: 2026年から1.4nmプロセスの研究開発を本格化させる。
現在、世界最先端の量産技術は3nm世代（TSMCやSamsung）であり、2nmは2025年〜2027年の実用化を目指して各社がしのぎを削っている段階だ。Rapidusが現在建設中のIIM-1は2nmを目指しており、報道通りであれば、その量産開始とほぼ同時に次世代工場の建設を始めるという、極めて攻撃的なスケジュールとなる。
Rapidus側の即時反応と「憶測」のレッテル
しかし、この報道に対するRapidusの反応は慎重かつ迅速だった。同社の広報担当者は以下のような声明を発表している。
「最近、Rapidusによる1.4nmノードの半導体工場の建設・稼働に関するメディア報道がありましたが、これらの記事は憶測であり、当社発信のものではありません。当社は噂や憶測にはコメントしません。ロードマップに関する最新情報は当社から直接発信され、公表すべき進展があれば速やかに発表します」
この否定コメントは、単なる「事実無根」というよりも、「現時点では確定事項として公表できる段階にない」というニュアンスを含んでいると分析される。なぜなら、半導体の微細化ロードマップにおいて、2nmの次は必然的に1.4nm（あるいは1.5nm、A14など呼称は様々だが）へと進むからだ。2nmで技術開発を止める選択肢は、先端ファウンドリを目指す以上あり得ない。
したがって、この否定は「1.4nmをやらない」という意味ではなく、「2nmの量産すら達成していない現段階で、巨額の追加投資を伴う次世代工場の話を確定事項として独り歩きさせるわけにはいかない」という、株主や納税者、そして顧客に対するリスク管理の表れと見るべきだろう。
「2nm」という断崖絶壁：IIM-1の現在地
次世代の話をする前に、現在進行系である「2nm」の状況を整理する必要がある。ここでの成否が、1.4nmへの道が開けるかどうかの絶対条件となるからだ。
IBMとの提携と「GAA」技術の習得
Rapidusは自社単独で技術開発を行っているわけではない。米IBMとの戦略的パートナーシップにより、2nmプロセスの基礎技術供与を受けている。技術的な核心は「GAA（Gate-All-Around）」トランジスタ構造だ。
従来の「FinFET」構造では、微細化が進むにつれて電流の制御（オン・オフの切り替え）が困難になり、リーク電流が増大する問題があった。GAAは、チャネル（電流の通り道）をゲート電極で4方向から完全に囲い込むことで、極めて高い制御性を実現する技術である。IBMはこの分野で先行しており、RapidusはそのIP（知的財産）を活用して「ナノシート」技術の習得に励んでいる。
IIM-1の建設とASML製EUV露光装置の導入
千歳市のIIM-1建設現場では、すでに建屋の建設が進み、クリーンルームの準備も佳境に入っている。特筆すべきは、オランダASML社製の最先端EUV（極端紫外線）露光装置が搬入されたことだ。
- EUVスキャナー: 1台数百億円とも言われるこの装置は、微細な回路パターンをウェハーに焼き付けるための必須ツールである。
- インフラ要件: EUVの運用には、極めて厳密な温湿度管理、防振対策、そして大量の電力と水が必要となる。千歳市が選ばれた理由は、豊富な水資源と、他の候補地に比べて地震リスクが比較的低いという地質学的安定性にあった。
Rapidusは、2025年4月にも試作ライン（パイロットライン）を稼働させ、2027年の量産開始を目指している。これはTSMCの2nm量産計画（2025年後半〜2026年）に対し、約1〜2年遅れでの追随となる。
Rapidusの勝算：巨人に挑む「枚葉式」と「スピード」
TSMC、Samsung、Intelといった年間数兆円規模の設備投資を行う巨人に、後発のRapidusが真っ向勝負（規模の経済）で挑んでも勝ち目はない。そこでRapidusが掲げる差別化戦略が、製造プロセスの根本的な見直しである。
「枚葉式処理（Single-Wafer Processing）」への回帰と革新
従来の量産工場（メガファブ）では、生産効率を最大化するために、複数のウェハーをまとめて処理する「バッチ式」が一部工程で採用されている。しかし、Rapidusは全工程において、ウェハーを1枚ずつ処理する「枚葉式」を徹底する方針を打ち出している。
- メリット: 1枚ごとに処理条件をリアルタイムで微調整でき、高解像度のデータを取得できる。これにより、欠陥（Defect）の検出とフィードバックのサイクルが劇的に短縮される。
- 狙い: 「量産までのリードタイム短縮」である。大量生産には向かないかもしれないが、多品種少量の先端チップを必要とする顧客に対し、圧倒的な速さで製品（または試作品）を届けることができる。
これは、TSMCのような「スーパーマーケット（何でも大量にある）」ではなく、オーダーメイドの「高級レストラン（客の好みに合わせて即座に調理する）」を目指すモデルと言えるだろう。
前工程と後工程の融合
さらにRapidusは、ウェハー上に回路を作る「前工程」だけでなく、チップを切り出してパッケージングする「後工程」までを、同一敷地内（あるいは近隣）で一貫して行う体制を構築しようとしている。
千歳市のセイコーエプソン工場内に設置予定の後工程パイロットライン「RCS」では、チップレット技術や3Dパッケージング技術の開発が進められる。前工程と後工程のシームレスな連携は、AIチップなどで重要性が増している「チップレット集積」において大きな武器となり得る。
資金と政治：10兆円規模のマネーゲーム
1.4nm工場の噂が飛び交う背景には、半導体産業特有の「投資の継続性」という課題がある。
不足する資金と「国策」の覚悟
報道によれば、Rapidusが2nmの量産体制を確立するだけでも約5兆円が必要とされる。現時点で政府が決定・検討している支援額は累計で1兆円〜2兆円規模であり、民間企業（トヨタ、ソフトバンク、ソニーなど）からの出資を合わせても、まだ資金は不足していると見られる。
赤沢経済産業相は「国策として全力で取り組む」と明言し、法整備を含めた追加支援を示唆しているが、1.4nm工場となれば、さらなる数兆円規模の投資が必要となることは自明だ。
ASEAN+3マクロ経済調査事務局（AMRO）などの外部機関は、現在の資金調達状況ではギャップが大きいと警告を発している。
なぜ1.4nmの話が必要なのか
ビジネスの観点から見れば、2nm工場が稼働する前に1.4nmの計画を示すことは、「将来性」をアピールして追加の資金（政府支援および民間融資）を引き出すために不可欠な動きとも取れる。半導体工場は、一つの世代で終わる設備投資は回収不能であり、継続的に次世代プロセスへ移行し続けることで初めて利益を生む構造にあるからだ。
マクロな視点：地政学と「ラストチャンス」
Rapidusのプロジェクトは、単なる一企業の事業ではない。米中対立が激化し、台湾有事のリスクが囁かれる中、西側諸国にとって「TSMC以外の」先端ロジック半導体の供給源を確保することは、安全保障上の最重要課題である。
- TSMC: 2028年後半に1.4nm（A14）の量産を予定。圧倒的な歩留まりと顧客基盤を持つ。
- Intel: 「18A」（1.8nm相当）でファウンドリビジネスの復活を賭けるが、経営状況の悪化により先行きは不透明。
- Samsung: 先端プロセスでTSMCを追うが、歩留まりや発熱問題で苦戦が伝えられる。
この状況下で、日本が「信頼できる第三極」として立ち上がれるかどうか。Rapidusは、IBMからの技術導入というショートカットを使っているとはいえ、製造ノウハウ（暗黙知）の蓄積がないという致命的な弱点を抱えている。CSIS（戦略国際問題研究所）のアナリストが指摘するように、TSMCが数十かけて積み上げた「経験値」を、AI活用や枚葉式処理という新しい手法だけで埋められるかは、歴史的な実験でもある。
シリコン・ドリームの行方
Rapidusによる1.4nm工場建設の報道と、それに対する否定。この一連の動きから見えてくるのは、日本が直面している極めてシビアな現実だ。
2nmの量産という、エベレスト登頂にも等しい困難なミッションの最中にありながら、さらにその先の峰を見据えて準備しなければならない。立ち止まることは、即ち脱落を意味するからだ。
報道が事実上のリークであったにせよ、あるいは単なる観測気球であったにせよ、Rapidusが1.4nmを目指すという方向性自体に間違いはないだろう。しかし、その実現性は、まず2027年の「2nm」で、日本のエンジニアが世界を納得させるだけの製品（歩留まりと性能）を送り出せるかに全てがかかっている。
北海道の原野に建設される緑化された工場が、日本の半導体産業復活の記念碑となるか、それとも夢の跡となるか。その答えが出るのは、まだ数年先のことなのだ。
