量子コンピュータや量子通信ネットワークは、次世代のテクノロジーとして長らく期待されてきた。しかし、その実用化の前には物理的な「巨大な壁」が立ちはだかっていた。それは「温度」である。
従来の量子システム、特に超伝導回路を用いたシステムは、量子状態（量子ビット）の崩壊、すなわち「デコヒーレンス」を防ぐために、宇宙空間よりも冷たい絶対零度（マイナス273.15度、華氏マイナス459度）付近まで冷却する必要がある。そのためには、部屋全体を占拠するような巨大で高価な希釈冷凍機が不可欠であり、これが量子技術の小型化や産業利用への最大のボトルネックとなっていた。

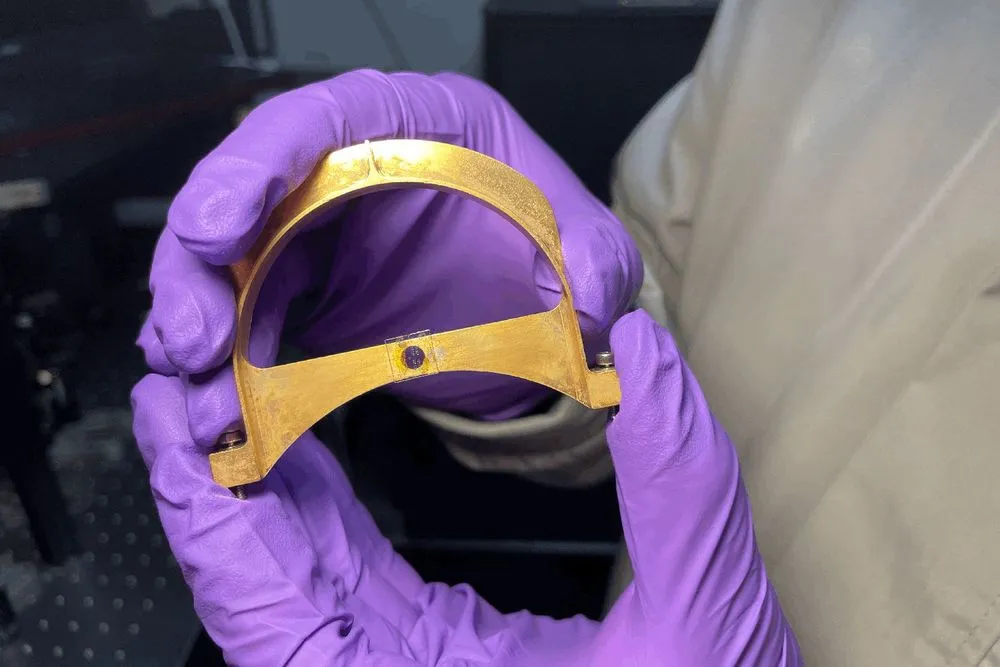

しかし、2025年12月、この常識を覆す画期的な研究成果が発表された。米国スタンフォード大学の研究チームが、室温環境下で動作し、光と電子のスピンを量子的に絡ませる（エンタングルさせる）ことが可能な、極小のナノスケール光学デバイスを開発したのだ。
ブレイクスルーの核心：室温での「スピン・バレー・ロッキング」
スタンフォード大学のJennifer Dionne教授（材料科学・工学）とポスドク研究員のFeng Pan氏らが開発したこのデバイスは、「遷移金属ダイカルコゲナイド（TMDC）」と呼ばれる特殊な2D材料と、光を自在に操る「メタサーフェス」を組み合わせることで実現された。
このデバイスが成し遂げた核心的な成果は、室温において「光子の偏光状態（円偏光）」と「電子のバレー自由度（擬スピン）」を強固に結びつけた（ロッキングした）点にある。
従来の課題：スピンの消失
通常、物質中の電子スピンは熱エネルギーによる擾乱に非常に弱く、室温では瞬く間にその量子情報を失ってしまう。これを防ぐために、従来は極低温環境が必要であった。Jennifer Dionne教授は「電子は通常、スピンをあまりに速く失うため、室温では有用ではない」と指摘している。
解決策：キラル光学とバレートロニクス
研究チームは、モリブデンジセレナイド（\(MoSe_2\)）というTMDC材料の単原子層を使用し、それをシリコン製のナノ構造体の上に配置した。この構造は、光をらせん状に回転させる「キラル（Chiral）」な特性を持つよう精密に設計されている。
- ツイストされた光（Twisted Light）：
シリコンのナノ構造は、入射する光を「コルク抜き」のように回転させ、特定の方向（右回りまたは左回り）のスピンを持つ光子を生成する。 - 情報の転写：
この「回転する光」が\(MoSe_2\)層の電子と相互作用すると、光の回転運動が電子のスピン状態へと転写される。これにより、電子そのものを直接制御するのではなく、安定した光を介して電子の量子状態（バレー分極）を室温で維持・制御することが可能になった。
物理学的メカニズムの深層：ナノフォトニクスと量子力学の融合
なぜ、このデバイスは室温でも機能するのか。その理由は、デバイスが光と物質の相互作用を極限まで高める物理現象、「連続量中の束縛状態（BIC: Bound States in the Continuum）」を巧みに利用しているからである。
キラルq-BIC（Chiral Quasi-Bound States in the Continuum）
研究チームが設計したシリコン・メタサーフェスは、非対称な長方形のナノブロックが周期的に配列された構造をしている。この構造は「キラルq-BIC」と呼ばれる特殊な共鳴モードを生成する。
- 光の閉じ込め（高Q値）：
q-BICモードは、光をナノ構造の内部に長時間「閉じ込める」ことができる。今回のデバイスでは、可視光領域（特に\(MoSe_2\)の励起子共鳴波長である772nm付近）において、品質係数（Q値）が最大450という非常に高い値を記録した。これは、光と物質の相互作用時間が長くなることを意味し、効率的な情報のやり取りを可能にする。 - 電場の増強：
閉じ込められた光は、通常の光照射に比べて局所的な電場を劇的に増強する。これにより、わずかな光でも物質中の電子（励起子）と強く結合できるようになった。
バレー選択的放射（Valley-Selective Emission）
\(MoSe_2\)のようなTMDC材料は、「K点」と「K’点」と呼ばれるエネルギーバンドの谷（バレー）を持っており、それぞれが異なるスピン状態に対応している。これを情報の担い手とする技術を「バレートロニクス（Valleytronics）」と呼ぶ。
スタンフォード大学のデバイスは、メタサーフェスのキラル特性により、特定の円偏光（例えば右回り）のみを特定のバレー（例えばK谷）に結合させる。実験では、室温（294 K）において、円偏光度（DOP: Degree of Optical Circular Polarization）が0.5に達するという記録的な数値を達成した。 従来の類似研究では、室温でのDOPは0.1以下、あるいは極低温でしか高い値が出なかったことを考えると、これは驚異的な進歩である。
なぜ「シリコン」と「MoSe2」なのか？ 材料工学の視点
この研究の成功は、新素材と既存の半導体技術のハイブリッド戦略にある。
遷移金属ダイカルコゲナイド（TMDC）
グラフェンの発見以降、原子一層分の厚さしかない「2次元材料」が注目されている。TMDCはその一種であり、グラフェンにはない「バンドギャップ」を持つため、半導体として利用しやすい。特に\(MoSe_2\)は、光学的特性に優れ、スピンとバレーの結合が強いことが知られていたが、その制御の難しさが課題だった。
シリコン・メタサーフェス
研究チームは、基板としてごく一般的な「シリコン」を使用した。シリコンウエハー上にナノパターンを刻む技術は、現在の半導体産業で確立されている。Feng Pan氏は「材料自体は新しいものではないが、その使い方が新しい」と語る。既存のシリコンテクノロジーと最先端の2D材料を組み合わせたことで、将来的な大量生産や集積回路への統合への道が開かれたことになる。
産業界へのインパクト：実験室から「実装」のフェーズへ
量子技術の世界は今、基礎研究から「産業配備」へと急速にシフトしている。このタイミングで登場したスタンフォード大学の「室温・チップスケール」技術は、以下の分野に革命をもたらす可能性がある。
量子通信と暗号化（Quantum Cryptography）
現在、量子鍵配送（QKD）などのセキュアな通信には大掛かりな設備が必要である。この新デバイスは、光ファイバー網の末端や、あるいはモバイルデバイス内部に組み込めるほど小型化できる可能性がある。これにより、ハッキング不可能な通信ネットワークが身近なものになるかもしれない。
エッジコンピューティングとAI
現在の量子コンピュータはクラウド経由での利用が主だが、室温動作する量子デバイスがあれば、エッジ（端末側）での高度な並列処理が可能になる。これは、自動運転車や高度なAIセンサーなど、遅延が許されない処理において極めて重要となる。
グローバルな開発競争
中国ではすでに「Hanyuan-1」のような常温動作を目指す原子量子コンピュータが商業販売を開始しており、サウジアラビアやシンガポールでも国家レベルでの量子インフラ整備が進んでいる。スタンフォード大学の成果は、ハードウェアの小型化・省エネ化という観点で、この競争に新たな基準・標準（スタンダード）を提示するものである。
スマートフォンに量子チップが載る日
Feng Pan氏は、「もしこの技術を完全に集積化できれば、いつの日か携帯電話で量子コンピューティングができるようになるかもしれない」と語りつつも、それは「10年以上の計画」であると慎重な見方を示している。
実用化に向けた次のステップは以下の通りである：
- 電気的制御の統合： 今回は光による励起（フォトルミネッセンス）を用いたが、次は電気信号による直接的な制御（エレクトロルミネッセンス）の実証が必要となる。
- システムの統合： 光源、変調器、検出器といった周辺機器も含めたシステム全体のオンチップ化。
- スケーリング： 単一の素子だけでなく、数千、数百万の素子を配列した大規模なネットワークの構築。
スタンフォード大学の研究は、量子技術を「絶対零度の聖域」から引きずり出し、我々の日常的な温度環境へと解放する第一歩を踏み出した。ねじれた光と2次元材料が織りなす極微の世界でのダンスは、将来、我々が手にするスマートフォンや通信インフラの根幹を支える技術となる可能性を秘めている。
科学は今、量子力学の不思議な現象を、実験室の現象から産業的なツールへと変える転換点に立っているのである。
論文
- Nature Communications: Room-temperature valley-selective emission in Si-MoSe2 heterostructures enabled by high-quality-factor chiroptical cavities
参考文献
- Stanford University: Scientists achieve breakthrough on quantum signaling
