かつての絶対王者、GeForce GTX 1080 Tiが最新エントリーGPUに敗北するという衝撃的な結果が報告された。これはまさに、4世代8年にわたるGPUアーキテクチャの進化が、電力効率と性能密度をいかに劇的に変えたかを示す技術的マイルストーンと言えるだろう。本稿では、この結果の裏にある技術的本質を、アーキテクチャレベルで深く掘り下げる。

AD

世代を超えた対決の顛末 – 伝説は過去のものに

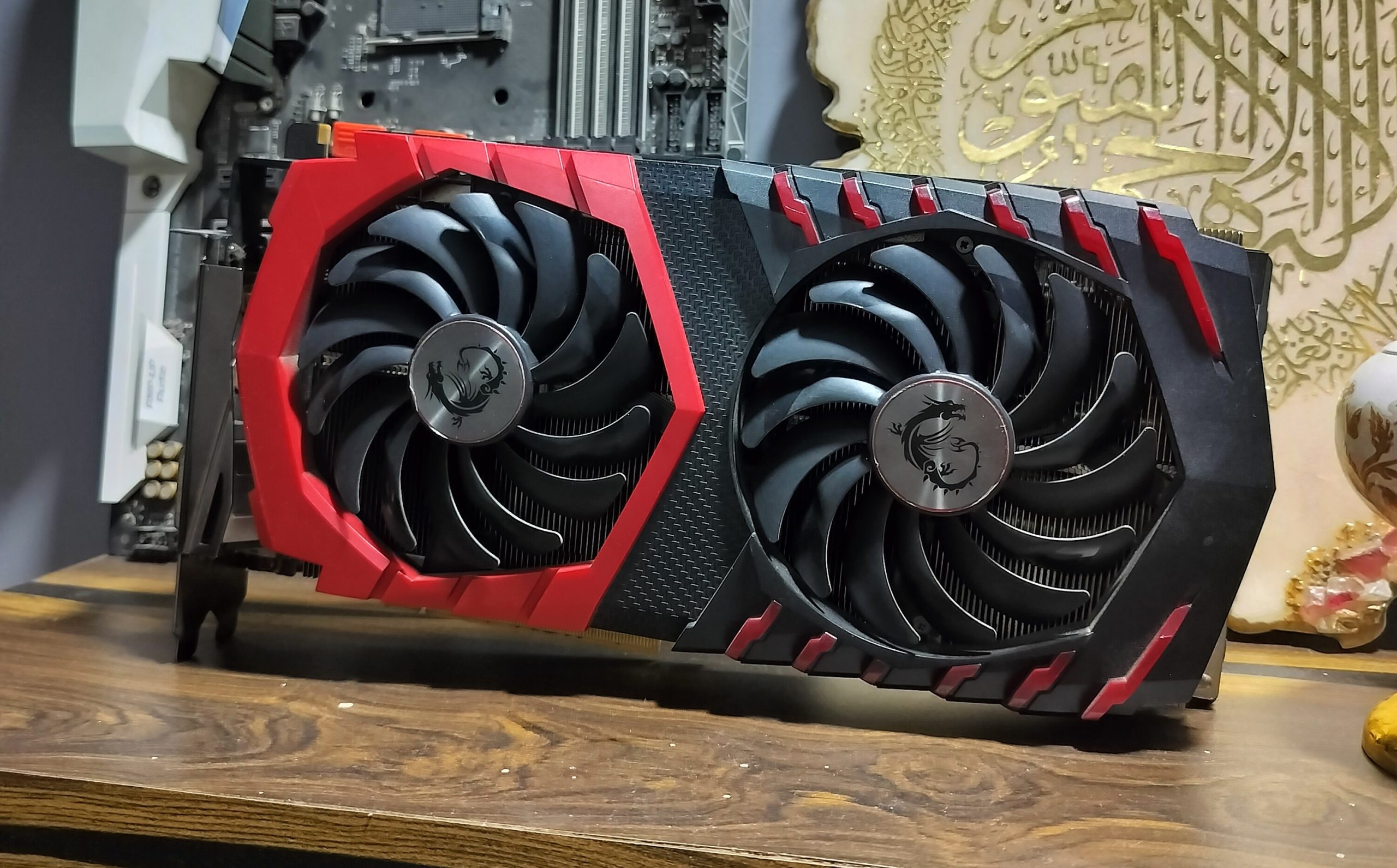

海外の著名なオーバークロッカー兼YouTuberであるTrashBench氏は当初、「液体冷却でオーバークロックしたGTX 1080 Tiで、最新のRTX 5050を打ち負かす」という企画を立てた。2017年に登場し、その圧倒的な性能で一時代を築いたPascal世代のフラッグシップ「GP102」コア。多くの自作PCユーザーにとって、今なお特別な存在であるこのGPUが、最新とはいえエントリークラスのGPUに負けるはずがない。誰もがそう考えていた。

しかし、現実は非情であった。複数の個体を試すも、GTX 1080 Tiのクロックはカスタム水冷をもってしても2.2GHzが限界。対するRTX 5050は、CPUクーラーを流用した簡易的な冷却ながら、いとも容易く3.3GHzという驚異的なクロックを達成した。これはリファレンスブーストクロックから実に28%もの向上である。

結果、RTX 5050はデフォルトでGTX 1080 Tiを上回り、オーバークロック後はその差をさらに拡大。1440p解像度のゲームベンチマークにおいて平均17.55%もの性能向上を果たした一方、GTX 1080 Tiの伸びしろはわずか3%に留まった。この一件は、単なる番狂わせではなく、GPU設計思想そのものの進化を浮き彫りにした。

アーキテクチャ効率の圧倒的勝利

なぜ、これほど劇的な差が生まれたのか。その答えは、スペック表の数字だけを追っていては見えてこない。PascalアーキテクチャとBlackwellアーキテクチャの間にある、根源的な設計思想の違いを理解する必要がある。

プロセス技術と電力効率の飛躍

スペック項目GeForce GTX 1080 TiGeForce RTX 5050備考
アーキテクチャPascalBlackwell4世代の差
GPUコアGP102GB207フラッグシップ vs エントリー
プロセスノードTSMC 16nm FinFETNVIDIA 4N (TSMC 5nm派生)3世代以上の微細化
CUDAコア数358425601080 Tiが約1.4倍多い
ブーストクロック (OC)~2.2 GHz3.3 GHzRTX 5050が1.5倍高い
メモリ帯域484 GB/s (11GB GDDR5X)320 GB/s (8GB GDDR6)1080 Tiが1.5倍広い
TGP (消費電力)250 W130 WRTX 5050がほぼ半減
機能セット–第4世代RTコア, 第5世代Tensorコア, DLSS 4レイトレーシング、AI機能の有無

最大の要因は、製造プロセスの進化だ。GTX 1080 Tiが採用するTSMC 16nm FinFETに対し、RTX 5050のGB207コアはTSMCの5nmノードをベースにした「NVIDIA 4N」で製造される。この3世代以上の微細化がもたらすトランジスタ密度とスイッチング速度の向上は、電力効率を根底から覆した。

これは「力任せの設計」から「効率重視の設計」への転換と言える。GP102は250WというTGP（Total Graphics Power）を許容し、広帯域なメモリバスと多数のCUDAコアで性能を稼ぐ力ずくのアプローチだった。対してGB207は、わずか130Wの枠内で、IPC（Instructions Per Clock）が大幅に向上したCUDAコアを極めて高い周波数で駆動させる。3.3GHzというクロックは、16nmプロセスでは到底到達不可能な領域だ。TrashBench氏の報告にあるGTX 1080 Tiの「2.2GHzの壁」は、まさにこのプロセス技術と電力設計の限界を示している。

メモリサブシステムとキャッシュ階層の革新

一見すると、メモリ帯域はGTX 1080 Ti（484 GB/s）がRTX 5050（320 GB/s）を圧倒しているように見える。しかし、これも表面的な数字に過ぎない。近年のNVIDIAアーキテクチャ、特にAda Lovelace（RTX 40シリーズ）以降、巨大なL2キャッシュを搭載することで実効メモリ帯域を劇的に向上させる戦略を採っている。

グラフィックボードにおいて、メモリ帯域のボトルネックは常に悩みの種であった。これを解決するため、GPUダイ上に大容量のSRAM（L2キャッシュ）を実装し、DRAMへのアクセスの大半をキャッシュヒットで捌く設計が追求されてきた。RTX 5050のGB207コアもこの設計思想を色濃く受け継いでいると考えるのが自然だ。128-bitという狭いバス幅でありながら1440pで高い性能を維持できるのは、この大容量L2キャッシュが効果的に機能し、メモリアクセスのレイテンシを隠蔽しているからに他ならない。一方、GTX 1080 TiはL2キャッシュ容量が比較的小さく、DRAMへのアクセス頻度が高いため、帯域の広さが性能に直結しやすい構造だった。

AD

パフォーマンスと実用上の意味

今回の結果は、旧世代のハイエンドユーザーにとって重要な示唆を与える。GTX 1080 Tiは確かに一時代を築いた名機だが、最新ゲームが要求する機能セット、特にDLSS（Deep Learning Super Sampling）に対応できない点が決定的だ。

  • ラスタライズ性能の逆転: 純粋な描画性能ですら、最新エントリーGPUに追い抜かれた。これはアーキテクチャの効率化とクロック周波数の向上によるものである。
  • 機能セットの圧倒的格差: RTX 5050はDLSS 4が提供する「Frame Generation」や「Multi Frame Generation」、そして次世代の「Neural Rendering」といった技術を利用できる。これにより、体感フレームレートはラスタライズ性能の数値を遥かに上回る。これはGTX 1080 Tiには逆立ちしても不可能な芸当だ。
  • 電力効率とアップグレードパス: TGP 130WというRTX 5050の省電力性は、古いPCからのアップグレードを容易にする。GTX 1080 Tiを駆動させていた電源ユニットであれば、余裕をもって換装可能だろう。

TrashBench氏が達成した3DMark Time SpyにおけるRTX 5050のトップスコアは、このGPUが持つポテンシャルの高さを証明している。これは単なるベンチマーク上の記録ではなく、エントリークラスの製品が、かつて2倍以上の価格で販売されていたフラッグシップをあらゆる面で凌駕したという、半導体業界の進歩の速さを示す象徴的な出来事なのである。

我々は今、「古き良きハイエンド」が「最新のエントリー」にその座を譲る、技術的特異点を目の当たりにしている。「Good night, Grandpa.」というTrashBench氏の言葉は、感傷的であると同時に、冷徹な技術的真理を突いている。
