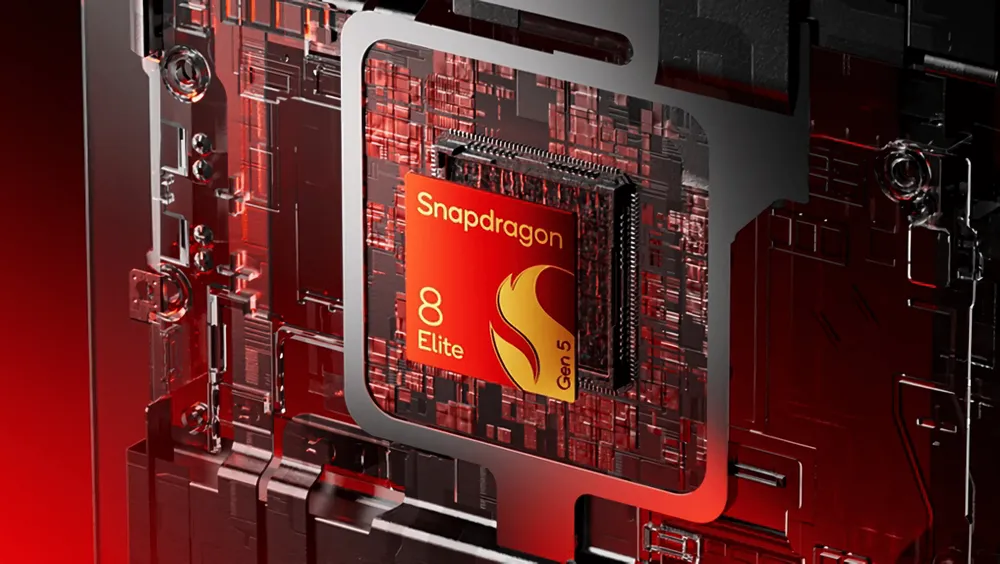

Qualcommの次世代フラッグシップSoC（System on a Chip）「Snapdragon 8 Elite Gen 5」は、業界の王者TSMCの最新3nmプロセスで製造されるというのが公式発表だ。しかし、その舞台の裏で、半導体業界のパワーバランスに変化をもたらす重大な動きが進行していることが明らかになった。業界の複数の情報源によると、Samsungが自社の最先端2nmプロセスを用いて同チップのサンプルを製造し、すでにQualcommへ提供したというのだ。これは単なる技術評価に留まらず、TSMCの独占的な地位に楔を打ち込む、Qualcommの戦略の一環である可能性が高い。

AD

静かなる地殻変動の始まりか？TSMC製「本命」の裏で進むもう一つの計画

2025年9月、Qualcommは「Snapdragon Summit 2025」にて、次期フラッグシップモバイルプロセッサ「Snapdragon 8 Elite Gen 5」を正式に発表した。その際、製造パートナーとして指名されたのは、これまでと同様に台湾のTSMCであり、同社の最新3nmプロセス「N3P」が採用されることが公にされた。これは、業界の誰もが予想した通りの展開であった。

しかし、そのわずか数週間後、韓国メディア「New Daily」から新たに興味深い情報がもたらされた。公式発表されたTSMC製とは別に、Samsungが、「Snapdragon 8 Elite Gen 5」のサンプルチップを自社の2nmプロセス「SF2」で製造し、Qualcommに評価用として提供したというのである。

この動きは、Qualcommが「デュアルソーシング」と呼ばれる調達戦略を本格的に検討していることを強く示唆するものだ。デュアルソーシングとは、単一のサプライヤーに依存せず、同一の製品を複数の供給元から調達する戦略のことである。これは半導体のような戦略物資において、極めて重要な意味を持つ。

なぜ今、Samsungなのか？Qualcommを動かす「デュアルソーシング」という深謀遠慮

QualcommがTSMCという絶対的なパートナーとの関係を維持しつつ、なぜSamsungとの接触を再開したのか。その背景には、単なる技術的な興味を超えた、冷徹なビジネス戦略が存在する。

リスク分散と供給安定性：一社依存からの脱却

現代の半導体製造、特に最先端プロセスは、TSMC一社への依存度が極めて高い。自然災害、地政学的リスク、あるいは生産上のトラブルが発生した場合、TSMCの供給が滞れば、Qualcommはもちろんのこと、世界のスマートフォン市場全体が甚大な影響を受けることになる。Samsungを代替または補完的な供給元として確保しておくことは、Qualcommにとって事業継続計画（BCP）の観点から極めて合理的な判断である。

交渉力の源泉：TSMCへの強力なプレッシャー

TSMCが市場を独占している現状では、価格交渉において顧客であるQualcommは不利な立場に置かれやすい。しかし、そこにSamsungという強力な競合が存在することを示せば、状況は一変する。QualcommはSamsungの2nmプロセスを「交渉のカード」として利用し、TSMCに対してより有利な価格や供給条件を引き出すことが可能になる。Samsungは価格を積極的に引き下げることで大口顧客の獲得を狙っているとされ、この動きはQualcommにとってまさに渡りに船と言えるだろう。

コスト削減への期待：TSMCの価格上昇とSamsungの攻勢

デュアルソーシングを後押しする最も直接的な要因は、TSMCの製造コストの高騰であるQualcommやMediaTekは「Snapdragon 8 Elite Gen 5」や「Dimensity 9500」といった3nmチップの製造にあたり、TSMCに対して前世代比で最大24%も高い料金を支払っている可能性がある。さらに、TSMCが今後投入する2nm「N2」プロセスに至っては、ウェハ一枚あたりの価格が3万ドルに達するとの予測もあり、チップメーカーの収益を圧迫することは避けられない。このコスト上昇は、最終的にスマートフォンの販売価格に転嫁され、消費者の負担増につながる。Qualcommにとって、Samsungという代替案は、このコストインフレを抑制するための重要な選択肢なのである。

AD

乗り越えるべき過去：4nm時代の悪夢と信頼回復への長い道のり

QualcommがSamsungのファウンドリ（半導体受託製造）を利用するのは、これが初めてではない。両社の関係は、約4年前に遡る「Snapdragon 8 Gen 1」の製造で大きな亀裂が入った過去を持つ。

当時、Samsungの4nmプロセスで製造されたこのチップは、深刻な発熱問題と低い製造歩留まり（良品率）に悩まされた。この問題はスマートフォンの性能低下やバッテリー消費の増大を招き、多くのメーカーやユーザーから批判を浴びた。この失敗を受け、Qualcommは改良版である「Snapdragon 8+ Gen 1」以降、すべてのフラッグシップチップの生産をTSMCへと切り替えた。これは、Samsungファウンドリにとって、技術力と信頼性の両面で大きな汚点を残す出来事であった。

したがって、今回の2nmサンプルの評価は、単に性能や電力効率といった技術的な指標を測るだけのものではない。QualcommがSamsungに対して最も厳しく問うのは、「安定した品質と高い歩留まりで、スケジュール通りに大量生産できるか」という、製造パートナーとしての信頼性そのものである。韓国メディア「New Daily」が指摘するように、今回のサンプル提供は両社の協力関係回復に向けた「青信号」と見なされているが、実際の量産契約に至るまでには、6ヶ月から1年にも及ぶ厳しい評価プロセスを乗り越えなければならない。Samsungにとっては、過去の汚名を返上し、信頼を再構築するための長く険しい挑戦が始まったと言えるだろう。

2nmを巡る技術覇権競争：Samsungの切り札「GAA」とは何か？

今回の評価の核心には、TSMCとSamsungが採用する根本的に異なるトランジスタ技術の対決がある。

TSMCの3nm (N3P) FinFET vs Samsungの2nm (SF2) GAA

現在、TSMCが製造する「Snapdragon 8 Elite Gen 5」は、3nmの「FinFET（フィンフェット）」と呼ばれるトランジスタ構造を採用している。これは、電流の通り道であるチャネルを、魚のヒレ（Fin）のような立体構造で囲むことで、ゲートによる電流制御能力を高める技術だ。長年にわたり最先端プロセスの主流であったが、プロセスの微細化が進むにつれて、リーク電流（意図しない電流の漏れ）の増加といった物理的な限界に直面しつつある。

一方、Samsungが2nmプロセスで採用する「GAA（Gate-All-Around）」は、FinFETの次世代技術と目されている。GAAは、電流が流れるチャネルの四方すべてをゲートで完全に包み込む構造を持つ。これにより、ゲートがチャネルを制御する能力がFinFETに比べて飛躍的に向上し、より少ない電力でより高い性能を引き出すことが可能になる。具体的には、リーク電流を大幅に抑制できるため、同じ性能なら消費電力を低く、同じ消費電力なら性能を高くすることができる。

Samsungは、TSMCに先駆けて3nmプロセスからGAA技術を導入しており、2nmではその成熟度をさらに高めている。今回のサンプル提供は、Qualcommに対してGAAアーキテクチャの優位性を実証する絶好の機会となる。もしSamsung製2nmサンプルの性能と電力効率が、TSMC製3nm品を凌駕する結果を示せば、業界の技術トレンドを一気に引き寄せる可能性がある。

AD

試されるSamsungの実力：「歩留まり」という名の最終関門

いかに優れた技術であっても、それを安定的に、かつ経済的なコストで大量生産できなければ意味がない。Samsungが乗り越えなければならない最大の壁、それが「歩留まり」である。歩留まりとは、製造したチップのうち、不良品を除いた良品の割合を指す。歩留まりが低いと、製造コストが跳ね上がり、必要な数量を供給することもできなくなる。

Samsungファウンドリの長年の課題は、中核技術そのものよりも、この歩留まりと生産管理にあったとされる。最近報じられた自社製チップ「Exynos 2600」の2nmプロセスでの歩留まりも、理想とされる70%には及ばない50%程度に留まっているとの情報もある。

Samsungは、このExynos 2600の先行量産を通じて、GAA採用2nmプロセスの習熟度を高め、歩留まりを改善するノウハウを蓄積している段階にあると考えられる。Qualcommへのサンプルが「社内の品質基準を満たした」上で提供されたという事実は、Samsungがある程度の自信を得ていることの表れだろう。しかし、研究室レベルの成功と、数億個単位での大量生産の成功は全く次元が異なる。Qualcommによる今後数ヶ月間の厳しい評価が、Samsungの真の実力を測るリトマス試験紙となる。

半導体業界のパワーバランスはどう変わるか？

この一件がもたらす未来は、Qualcommの評価結果と戦略的判断によって、いくつかのシナリオに分岐すると考えられる。

シナリオ1：Samsungの成功 – TSMC一強時代の終焉と価格競争の幕開け

最もインパクトが大きいのが、Samsung製2nmサンプルがTSMC製3nm品と同等以上の性能・効率を、競争力のあるコストと安定した歩留まりで実現できると証明された場合だ。この場合、Qualcommは「Snapdragon 8 Elite Gen 5」の一部、あるいは次世代チップから本格的にSamsungへの生産委託を開始する可能性が高い。これはTSMCの独占状態を崩し、健全な競争原理を市場にもたらす。両社の価格競争が始まれば、チップ価格が下がり、最終的には高性能なスマートフォンがより手頃な価格で消費者の手に届くという好循環が生まれるかもしれない。

シナリオ2：限定的な採用 – 「セカンドソース」としての地位確立

Samsungのチップが一定の基準を満たすものの、TSMCを完全に代替するには至らないと評価された場合、QualcommはSamsungをリスクヘッジのための「セカンドソース」として限定的に採用する可能性がある。韓国メディアが報じたように、Samsungが自社のスマートフォン「Galaxy Z Flip 8」に搭載するSnapdragonチップの一部を自社ファウンドリで生産する、といった形が考えられる。これはSamsungにとって完全な勝利ではないが、最先端プロセスでの実績を積み上げ、将来の本格採用に向けた重要な足がかりとなるだろう。

シナリオ3：評価失敗 – TSMCの支配体制継続とSamsungの苦境

サンプル評価の結果、性能や歩留まりがQualcommの要求水準に達しなかった場合、今回の協力関係は白紙に戻る。これはSamsungにとって大きな痛手となり、ファウンドリ事業の信頼回復はさらに遠のく。一方、TSMCは改めてその技術的優位性を証明し、フラッグシップ市場における支配体制をより強固なものにするだろう。ただし、コスト高騰の問題は依然として残るため、チップメーカーは厳しいコスト管理を強いられ続けることになる。

Qualcommの一手が示す、半導体業界の新たな競争軸

Qualcommに提供されたSamsung製2nm版「Snapdragon 8 Elite Gen 5」のサンプル。この小さなチップは、単なる一企業の調達戦略の変更に留まらない、半導体業界全体の構造変化を予兆する象徴的な出来事である。

それは、長らく続いたTSMC一強時代に対する、最も有力な挑戦者の狼煙である。また、FinFETからGAAへと向かう技術的なパラダイムシフトの現実性を問い、製造コストの高騰という業界全体の課題に対する一つの解決策を提示している。

この競争の行方は、Qualcomm、Samsung、TSMCという3社の未来だけでなく、スマートフォンをはじめとするあらゆるデジタル機器の進化の方向性、そして我々消費者が享受できるテクノロジーの価値そのものを左右する。今後半年から一年、Qualcommの評価ラボから漏れ伝わってくるであろう情報の一つ一つが、次代の半導体覇権の行方を占う重要なピースとなるだろう。
