「ムーアの法則」の限界が囁かれて久しい。半導体チップの性能向上を支えてきた微細化が物理的な壁に突き当たりつつある中、台湾の研究チームがその常識を覆す可能性を秘めたブレークスルーを成し遂げた。

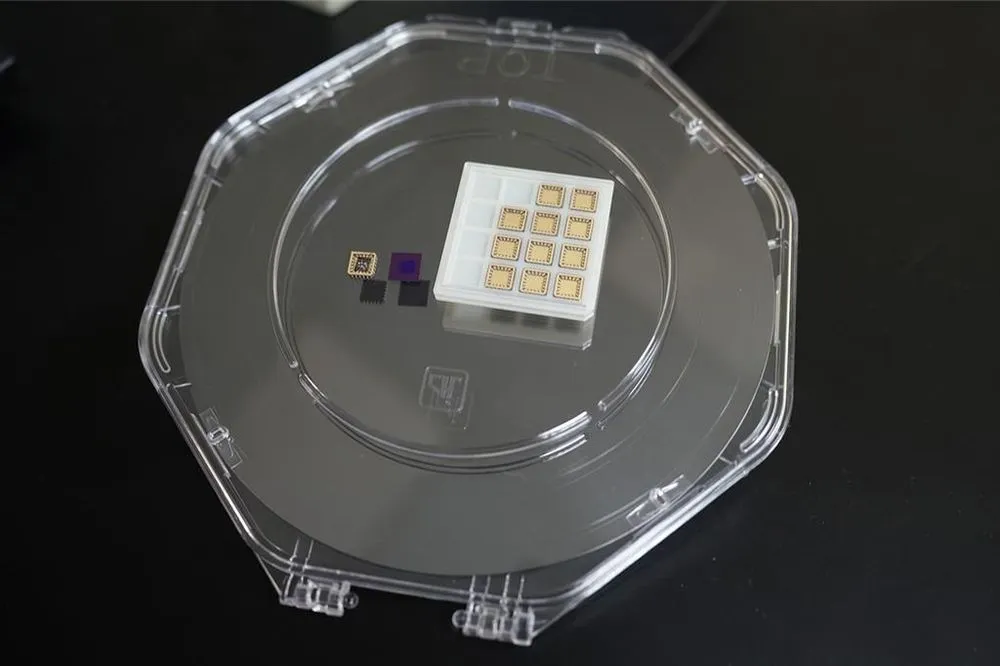

まるで極薄のステッカーのように、高性能な絶縁膜をダメージレスで貼り付けられる世界初の「懸浮式（フリースタンディング）強誘電体二次元トランジスタ」技術。国立成功大学と国立中興大学を中心とする国際共同研究チームが生み出したこの成果は、科学誌『Nature Electronics』に掲載された。
半導体の未来をこじ開ける「フリースタンディング」という発想
今日のデジタル社会は、指の爪ほどのチップに数十億個ものトランジスタを集積することで成り立っている。しかし、そのトランジスタをこれ以上小さく、そして高性能にしていく道筋は、日に日に険しくなっていた。
なぜ今、新技術が必要なのか？二次元材料が直面した「界面の壁」
シリコンに代わる次世代の半導体材料として、科学者たちが大きな期待を寄せてきたのが「二次元材料」だ。グラフェンや、今回の研究で用いられた二硫化モリブデン（MoS₂）に代表されるこれらの材料は、原子数個分という究極の薄さを誇る。この薄さゆえに、トランジスタのオン・オフを制御する「ゲート」からの電場がチャネル全体に効率よく届き、消費電力を抑えながら高い性能を発揮できると期待されてきた。
しかし、大きな壁が立ちはだかった。それは「界面」の問題だ。
トランジスタは、電流が流れる半導体チャネルと、それを制御するゲート電極、そしてその間を隔てる絶縁膜（誘電体）から構成される、いわば原子レベルのサンドイッチだ。この半導体と絶縁膜の接触面（界面）が極めてクリーンでなければ、性能は著しく劣化してしまう。
従来、絶縁膜は原子層堆積（ALD）法などの技術で、半導体の上に直接「成長」させて作られてきた。しかし、この方法が二次元材料に対しては裏目に出た。ただでさえデリケートな原子数個分の薄さしかない二次元材料は、絶縁膜を成長させる過程でダメージを受けやすく、高品質な界面を作ることが絶望的に難しかったのだ。性能を追求しようとすれば材料が傷つき、材料を守ろうとすれば十分な性能の絶縁膜が作れない。このジレンマが、二次元材料の実用化を阻む長年のボトルネックとなっていた。
「作って、剥がして、貼る」： 職人技が生んだ革新的アプローチ
この根深い課題に対し、成功大学の楊展其教授と中興大学の林彥甫教授が率いる研究チームは、まさに発想の転換と呼べる解決策を提示した。
「直接作るのが難しいなら、別に作ってから貼り付ければいい」
彼らが開発したのが、「懸浮式（フリースタンディング）」技術だ。そのプロセスは、実にエレガントだ。
- 作る: まず、理想的な単結晶基板の上で、Hf₀.₅Zr₀.₅O₂（HZO）という高性能な強誘電体材料を、完璧な品質の薄膜として成長させる。この時、「犠牲層」と呼ばれる特殊な層を間に挟んでおく。
- 剥がす: 次に、この基板を特殊な溶液に浸し、犠牲層だけを溶かして取り除く。すると、厚さわずか20ナノメートル（髪の毛の約5000分の1）以下のHZO薄膜だけが、基板からきれいに剥がれ、まるで極薄のフィルムのように浮遊する。
- 貼る: 最後に、この「フリースタンディングHZO膜」を、ターゲットとなる二次元半導体（MoS₂）の上に、そっとスタンプのように転写して貼り付ける。
このアプローチにより、研究チームは二次元材料を一切傷つけることなく、極めて高品質で原子レベルに平坦な界面を持つトランジスタの作製に、世界で初めて成功したのである。
物理法則の限界に挑む驚異的な性能
この「貼る」技術がもたらした成果は、目を見張るものだった。論文で報告されたトランジスタは、既存技術の性能を遥かに凌駕し、一部は物理的な限界すら突破している。
「ボルツマンの壁」を突破する超低消費電力の鍵、SS値53mV/dec
トランジスタの「燃費」を示す重要な指標に、「サブスレッショルド振幅（Subthreshold Swing, SS）」がある。この値が小さいほど、トランジスタをオンにするために必要な電圧が低く、消費電力が少ないことを意味する。
室温で動作する従来のトランジスタでは、このSS値は熱力学的な制約から「60 mV/dec」が下限とされ、「ボルツマンの壁」として知られてきた。しかし、今回開発されたトランジスタは、53 mV/decという驚異的な値を叩き出した。物理限界の壁を、確かに打ち破ったのだ。
この現象の鍵を握るのが、HZO膜が持つ「強誘電性」だ。強誘電体は、外部からの電圧なしに自発的に分極（プラスとマイナスの偏り）を持つ材料で、この性質が「負性容量」と呼ばれる特殊な効果を発揮する。この効果がトランジスタ内部の電圧を増幅させ、あたかも物理限界を超えたかのような急峻なスイッチングを可能にする。超低消費電力が求められるAIチップやモバイル機器にとって、これはまさに福音と言える。
10億倍以上のオン/オフ比と13nmへの微細化が示す実用性
性能はそれだけではない。
- オン／オフ比 > 10⁹: 電流が流れているオン状態と、止まっているオフ状態の比率は10億倍以上。これはスイッチのキレが極めて良いことを示し、誤動作の少ない信頼性の高い演算を保証する。
- チャネル長13nmでの動作: 研究チームは、トランジスタのサイズをチャネル長わずか13ナノメートルまで微細化しても、1億倍以上のオン/オフ比と70 mV/decの優れたSS値を維持することを確認した。これは、本技術が将来のさらなる微細化プロセスにも対応できる高いポテンシャルを持つことの証明だ。
成功の裏側：台湾オールスターチームの連携と戦略
この歴史的な成果は、一人の天才や一つの研究室だけでは成し得なかった。材料からデバイス、そして理論に至るまで、台湾のトップ研究機関が結集した「オールスターチーム」の緊密な連携の賜物である。
材料開発の成大、デバイス化の興大—それぞれの役割と証言
本研究の成功は、二つの大学の完璧な役割分担に支えられている。
新穎な量子材料の成長と物性探索を専門とする成功大学の楊展其教授チームは、「フリースタンディングHZO膜」という革新的な材料そのものを生み出す核心部分を担った。楊教授は「我々は、超高品質なHZO膜を、必要な場所に能動的に集積し、自由に転移できる媒体に変えたのです。これにより、半導体チップの設計にこれまでにない大きな柔軟性がもたらされます」と、その意義を語る。
一方、中興大学の林彥甫教授チームは、その「魔法のステッカー」を使い、実際に機能するデバイスへと昇華させる役割を担った。彼らはトランジスタを作製し、その性能を徹底的に評価。さらに、反相器（インバータ）、論理ゲート（NAND, NORなど）、さらには1ビットの全加算器といった基本的な論理回路を構築し、この技術が単なる実験室レベルの発見ではなく、実用的なコンピュータチップの構成要素となり得ることを証明した。
林教授は「私たちはこの懸浮膜を二次元材料と組み合わせ、本当に動作するトランジスタにしました。しかもチャネル長を13ナノまで縮めても高性能を維持できた。これは単なる新材料ではなく、モジュール化可能で実用的な、完全なソリューションなのです」と、その手応えを力強く語る。
「強誘電体材料を解放した」研究者が語るブレークスルーの本質
この技術の本質を、中興大学の林哲儀博士は、非常に巧みな比喩で表現している。「私たちは、強誘電体材料を『解放』したのです。これまでは基板に縛り付けられていましたが、今はまるでステッカーのように、好きな場所に自由に貼り付けられるようになりました」。
この「解放」こそが、今回のブレークスルーの核心だ。固定観念に縛られず、材料をコンポーネントとして自由に組み合わせる。この柔軟な発想が、長年の課題であった「界面の壁」を打ち破る鍵となったのである。
AIチップから3D集積回路まで、新技術が拓く無限の可能性
この「貼れる」高性能トランジスタ技術は、半導体産業の未来図を大きく塗り替える可能性を秘めている。
スマホも車も、あらゆるデバイスを「賢く、省エネに」
本技術がもたらす超低消費電力と高性能という特徴は、特にAI、とりわけデバイス上でAI処理を行う「エッジAI」分野に計り知れない恩恵をもたらす。
AIを搭載したスマートフォンはより長く動作し、自動運転車に搭載される無数のセンサーやプロセッサはより少ない電力で高度な判断を下せるようになる。スマート医療からIoTデバイスまで、あらゆるものが「より賢く、より省エネに」なる未来が現実味を帯びてくる。
次世代の切り札「3D-IC」実現を加速させるゲームチェンジャー
さらに専門家が注目するのは、次世代の半導体実装技術である「3D集積回路（3D-IC）」への応用だ。これは、複数のチップを垂直に積み重ねることで、性能を飛躍的に向上させる技術。しかし、異なる層の間に高品質な素子を形成することは、従来の技術では非常に困難だった。
そこに、この「貼る」技術が活きてくる。ロジックチップの上に、この技術で高性能なメモリ層を直接貼り付ける、あるいはセンサー層とプロセッサ層をダメージレスで積層するなど、これまで不可能だった複雑な3D構造の設計が可能になるかもしれない。これは、半導体の性能向上を「横（微細化）」から「縦（積層化）」へと転換させる、真のゲームチェンジャーとなり得る。
「製造プラットフォーム」としての真価と量産化への道
今回の研究成果を、単に「高性能なトランジスタができた」というニュースとして捉えるのは、その本質を見誤るだろう。筆者は、これを半導体の「作り方」そのものを変革する「製造プラットフォーム技術」の誕生と見るべきだと考える。
この「フリースタンディング＆トランスファー」技術は、これまで相性が悪いとされてきた多種多様な材料の組み合わせを可能にする。HZOとMoS₂はその最初の成功例に過ぎず、原理的には他の様々な二次元材料や機能性酸化物を組み合わせ、全く新しい機能を持つデバイスを生み出すための普遍的な「レシピ」となり得る。
もちろん、実用化への道のりはまだ残されている。実験室レベルの成功を、8インチ、さらには12インチの量産ウェハ上で、高い歩留まりと低いコストで実現できるかどうかが最大の課題だ。膜の転写精度、均一性、そして長期的な信頼性の確保など、乗り越えるべきハードルは少なくない。
しかし、そのポテンシャルは計り知れない。台湾が世界に誇る半導体製造インフラと、今回示された独創的な研究開発力が融合すれば、この技術は台湾の産業競争力をさらに引き上げる次世代の切り札となるだろう。ムーアの法則の先の世界を切り拓く鍵は、この一枚の「魔法のステッカー」が握っているのかもしれない。
