ジャパンディスプレイ（JDI）が生産を停止した茂原工場（千葉県茂原市）の売却を巡り、半導体とAIインフラの有力企業による争奪戦が表面化した。韓国ZDNetによると、米メモリ大手のMicron Technologyや複数のデータセンター事業者がJDIに対して意向表明書（LOI）を提出したほか、韓国の半導体パッケージ基板メーカーも買収協議に参加している。協議されている売却額は5000億ウォン（約550億円）前後に達する見通しだ。JDI自身も2026年8月の決算発表において、茂原工場の資産売却に向けて複数の候補先と協議を継続している事実を公表している。
茂原工場はかつて、中小型液晶パネルやApple Watch向けの第6世代（G6）有機EL（OLED）パネルを量産していた主力拠点だった。しかし、パネル市場の過当競争と巨額の固定費負担に直面したJDIは、2025年11月に同工場でのパネル生産を終了した。国内生産を石川工場へ集約したことで、茂原の広大なクリーンルームと電力受給設備が遊休資産として市場に残された。
一見すると役目を終えたディスプレイ工場が、なぜ半導体やAIインフラの最前線から熱い視線を浴びているのか。その背景には、最先端半導体のボトルネックが前工程の微細化から後工程のパッケージングへ移行し、施設の新設にかかる「時間」そのものが最大の制約になっているという実情がある。
茂原が引き寄せる「時間」の価値
半導体メーカーやデータセンター事業者が既存のディスプレイ工場に関心を寄せる最大の要因は、稼働開始までの時間を劇的に短縮できる点にある。更地から新たな半導体工場やハイパースケールデータセンターを建設する場合、用地選定から環境アセスメント、自治体の許認可取得、さらには特別高圧受電設備の引き込みや工業用水の確保までに数年の歳月を要する。
AI半導体の需要が急速に拡大する現状において、数年の遅れは市場機会の喪失に直結する。茂原工場を取得できれば、建屋の建設期間を丸ごと省略し、既存のクリーンルームや配管設備を改修して装置を搬入するだけで済む。
ただし、どのような用途でも無条件に転用できるわけではない。茂原工場の設備仕様は、用途ごとに明確な得失を抱えている。
| 転用候補 | 茂原工場の適性 | 主な利点 | 残る技術的・運用的課題 |
|---|---|---|---|
| 半導体前工程（ウェハー処理） | 不適 | 既存建屋の活用 | クリーンルーム清浄度がサブ10nm微細化基準に不足 |
| 先端パッケージング・テスト（後工程） | 高い | クリーンルーム基準の合致、耐荷重、天井高 | 搬送システムの半導体規格への変更、受変電設備の改修 |
| ガラスコア基板製造 | 非常に高い | 第6世代ガラス基板（1500×1850mm）のハンドリング実績、大型露光・成膜ノウハウ | パッケージ基板向け超微細配線プロセスの追加導入 |
| AIデータセンター | 高い | 大規模敷地、工業用水による水冷対応、首都圏近郊の立地 | サーバールーム化に伴う特別高圧電源の大規模増強、床荷重補強 |
表に示した通り、茂原工場はシリコンウェハー上に微細回路を形成する前工程工場には向いていない。一方で、ウェハーを切断・積層・封止する後工程や、ガラス基板を用いた次世代パッケージングライン、さらにはAIサーバー群を収容するデータセンターには極めて合致した基本構造を備えている。
広島1.5兆円投資と国内後工程の空白
買い手候補の筆頭として名前が挙がっているMicronの狙いは、日本国内における後工程サプライチェーンの構築にある。日本経済新聞が2026年3月に報じた通り、Micronは広島工場で先端DRAMの生産能力を拡大しており、約1.5兆円を投じて極端紫外線（EUV）露光装置を導入する新棟の建設を進めている。新棟は2028年頃に「1γ（ガンマ）」世代と呼ばれる最先端DRAMの量産を始める見通しだ。
広島工場で生産される最先端ウェハーは、AIサーバーに不可欠な広帯域メモリ（HBM）や高性能DRAMへと加工される。しかし、ウェハーを製造する前工程だけを拡張しても製品は完成しない。積層したDRAMダイをシリコンインターポーザ上に高精度で配置し、樹脂封止や微細バンプ接続を行う高度なパッケージング工程、ならびに厳格なテスト工程が不可欠となる。
Micronは従来、後工程の多くを台湾や東南アジアの拠点に依存してきた。だが、地政学リスクの高まりや輸送コストの増大、さらには日本の経済産業省による半導体支援策との連動を考慮すると、前工程を担う広島に近接した国内に強固な後工程拠点を確保することが急務となっている。
茂原工場を取得できれば、Micronは数年がかりの土木工事を回避し、2028年の広島新棟稼働に合わせて国内の組立・テスト拠点を整えられる。日経によると、当初は2026年6月までの合意を目指していたとされるが、電源設備の増強やバックヤードの改修規模を巡る精査が続き、交渉は現在も進行中だ。
ガラス基板とデータセンターの適性
Micronと並んで注目されるのが、韓国の半導体パッケージ基板メーカーの参入だ。現在、半導体業界では従来の有機樹脂を用いたパッケージ基板から、平坦性や耐熱性に優れ、熱膨張率をシリコンに近づけられる「ガラスコア基板」への転換競争が激化している。Samsung ElectronicsやSKC子会社のAbsolics、LG Innotekといった韓国勢が実用化を急いでいる。

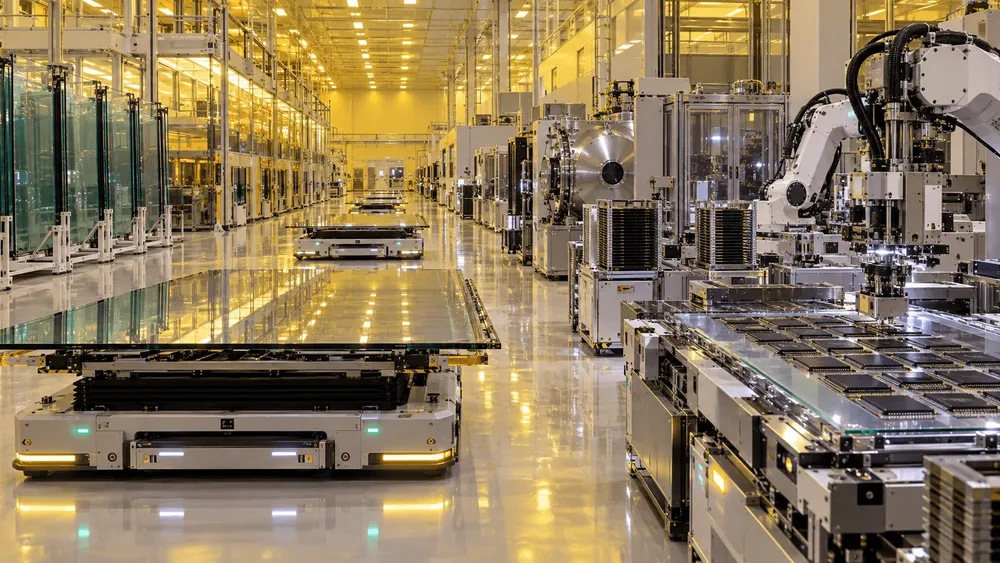

ガラス基板の製造工程は、シリコンウェハーよりも液晶ディスプレイの製造ラインに極めて近い。茂原工場が扱っていた第6世代ガラス基板のサイズは1500mm×1850mmであり、超大型の薄板ガラスを割らずに搬送し、大型チャンバー内で均一に露光・成膜・洗浄する技術基盤が蓄積されている。半導体基板メーカーにとって、ゼロから大型ガラス処理工場を立ち上げるよりも、茂原の建屋とクリーンルームインフラを流用する方が開発と量産化の速度を引き上げられる。
同様に、データセンター事業者にとっても茂原工場の魅力は大きい。千葉県内では印西市などにデータセンターが集積しているが、既存拠点の電力枠は逼迫している。茂原工場はディスプレイ生産のために元来大規模な受電設備と工業用水枠を確保しており、空調や水冷配管を整備しやすい。台湾でTSMCが群創光電（Innolux）の工場を先端パッケージング用に買収し、日本国内でもシャープが堺工場をソフトバンクやKDDIへAIデータセンター用途として譲渡・賃貸した先例が、茂原の価値を後押ししている。
なぜeLEAP特許ではなく設備が買われたのか
茂原工場の売却交渉が進む一方で、同工場に設置されていた製造装置の行方もすでに決着を見せている。ZDNetによると、JDIが茂原で独自に研究開発を進めていた次世代OLED技術「eLEAP（イーリップ）」関連の製造設備は、その大半を中国のディスプレイ大手であるHKC（惠科）が買い取った。
eLEAPは、有機材料を蒸着する際にファインメタルマスク（FMM）を使わず、半導体製造と同様のフォトリソグラフィ技術によってRGBのサブピクセルを直接パターニングする技術だ。開口率を高めて発光効率と寿命を向上させられると期待されたが、茂原工場では大型パネルでの安定した歩留まり確立に至らず、量産性の実証は途半ばで終わった。
設備が中国メーカーに売却された一方で、JDIが保有するeLEAPの基本特許に対する買い手の関心は薄い。JDIはすでに、eLEAPに必要な蒸着装置を手掛ける米Applied Materialsなどに対して特許の実施権を販売している。第三者がJDIから特許自体を買い取っても、AMATなどに供与済みの権利を排除して独占的に使用することはできない。
さらに、足元では韓国のLG Displayが2026年8月の国際ディスプレイ学会（IMID）で「FLiPP」と呼ばれる非FMM技術を披露するなど、競合各社が独自にフォトリソグラフィOLEDの開発を進めている。独占排他権を得られない特許に巨額の対価を支払う動機は乏しく、結果として物理的な製造設備だけが中国市場へ移管された。
5000億ウォン協議とJDI再建の分水嶺
茂原工場の売却交渉が5000億ウォン（約550億円）前後で妥結するかどうかは、JDIの経営再建にとって決定的な分水嶺となる。
産業革新機構（現INCJ）の主導でソニー、東芝、日立製作所の液晶事業を統合して発足したJDIは、長年にわたりスマートフォンのOLEDシフトに乗り遅れ、累積赤字を重ねてきた。2025年11月に茂原のパネル生産を停止し、鳥取工場の譲渡や希望退職の募集を実施したことで、年間に最大約250億円の固定費を圧縮する構造改革に着手した。2026年6月末時点では新株予約権の行使が進み、純資産36億円を確保して債務超過を辛うじて解消した状態にある。
JDIは現在、石川工場をディスプレイ、センサー、先端半導体パッケージングの複合生産拠点へと再編し、バイオ試料処理デバイスや車載HUD向けバックプレーンの供給を軸とする「BEYOND DISPLAY」戦略を掲げている。提携先である米OLEDWorksが茂原ではなく石川工場の製造ライン（バックプレーン工程）の活用に関心を示しているのも、JDIが生産機能を石川へ集中させている方針と合致する。
茂原工場の売却によって約550億円規模のキャッシュが手に入れば、JDIは財務基盤を強固にし、石川での新事業投資へ資金を振り向けられる。ただし、交渉を成立させるためには、買収側が求める電力増強工事の費用分担や、建屋内の残存インフラ撤去の期日を詰め切らなければならない。茂原のクリーンルームが半導体後工程として再起するか、AIの巨大な計算拠点へと衣替えするか。数ヶ月以内に行われる相手先と条件の決定が、日本の半導体供給網とJDIの存続を同時に左右することになる。
