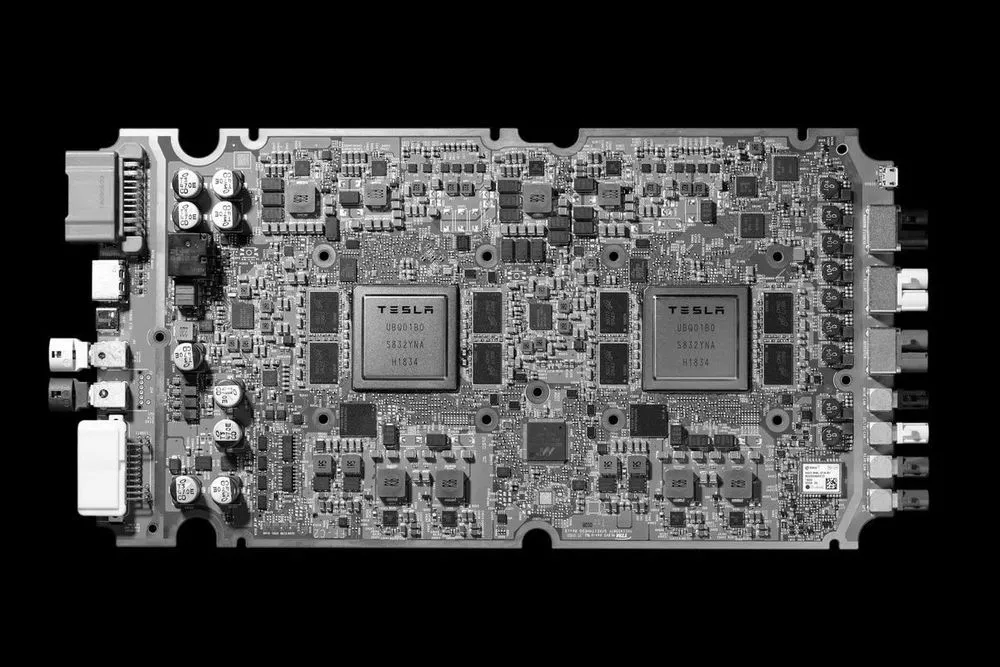

2026年1月中旬、Elon Musk氏が放った一連の発表は、単なる新製品の予告ではなく、半導体業界の勢力図を根底から覆そうとする宣戦布告だった。Teslaは次世代車載AIチップ「AI5」の設計完了を宣言し、一度は開発中断が報じられたスーパーコンピュータ・プロジェクト「Dojo3」の再始動を明らかにしたのだ。

さらに業界を驚かせたのは、その製造プロセスにおけるIntelとのパッケージング契約に関する報道と、今後「9ヶ月サイクル」で次世代チップを投入するという攻撃的なロードマップである。

本稿では、これらの動きが意味するTeslaの垂直統合戦略の深化、NVIDIAの支配に対する挑戦、そして自動運転とロボティクス産業にもたらす構造的な変革についてを追ってみたい。

AD

AI5チップの全貌 ― NVIDIA「H100」に迫るコストパフォーマンス

設計完了と性能目標

Elon Musk氏のX（旧Twitter）での発言および業界筋の情報によれば、Teslaの次世代チップ「AI5」の設計は「ほぼ完了」の状態にある。特筆すべきは、その性能目標だ。Musk氏はAI5について、NVIDIAの「Hopper（H100）」クラスの性能を単一SoCで実現し、デュアル構成では次世代の「Blackwell」に匹敵すると主張している。

しかし、Teslaが狙う真の革新は絶対性能の追求だけではない。「コスト」と「消費電力」の劇的な削減にある。Musk氏が「ピーナッツ（タダ同然）」と表現したように、AI5はNVIDIAの高価なGPUに依存するコスト構造からの脱却を意図している。推論（Inference）に特化したアーキテクチャを採用し、汎用GPUから不要なグラフィックス処理機能を削ぎ落とすことで、約150Wという低消費電力でH100（約700W）並みのAI処理能力を目指しているとされる。

TSMCとSamsungによる「デュアルファウンドリ」戦略

供給リスクの分散と交渉力の確保は、Teslaのサプライチェーン戦略の要である。AI5の製造においては、以下の分担が計画されている。

  • TSMC（3nmプロセス）： 高性能・高効率が求められるライン。
  • Samsung（2nmプロセス・テキサス工場）： 次世代プロセスでの製造。

異なるファウンドリ、異なるプロセスノードを用いながらも、ソフトウェアレベルで「同一の動作」を保証することは技術的に極めて難易度が高い。しかし、これを実現することで、Teslaは世界的な半導体不足のリスクを回避し、かつコスト競争力を維持する狙いがある。

Dojo3の復活とIntelの戦略的関与

なぜ「Dojo」は蘇ったのか

2025年夏、TeslaはDojo2プロジェクトを事実上の中止とし、NVIDIA製GPUへの依存を強めるかに見えた。しかし、AI5の設計が安定したことで状況は一変した。Dojo3は、AI5のアーキテクチャをベースとしたトレーニング（学習）特化型のスーパーコンピュータとして再定義されたのである。

Dojo3の役割は明確だ。世界中を走行するTesla車から収集される膨大なビデオデータを処理し、FSD（Full Self-Driving）および人型ロボット「Optimus」のニューラルネットワークを学習させることにある。これにより、外部ベンダー（NVIDIA）への巨額の設備投資を自社資産へと振り替えることが可能になる。

Intel Foundry Services (IFS) への追い風

ここで特筆すべき技術的トピックは、「Intelとのパッケージング契約」だ。Dojo3のような巨大なトレーニングチップは、単一のシリコンダイでは製造が困難であり、複数のチップを繋ぎ合わせる高度なパッケージング技術が必要となる。

  • EMIB (Embedded Multi-die Interconnect Bridge): Teslaは、Intel独自の2.5Dパッケージング技術「EMIB」を採用すると見られている。これはシリコンインターポーザ（基板）全体を使わず、必要な部分だけをシリコンブリッジで接続する技術であり、Dojoのような巨大なモジュール製造においてコストと歩留まりのバランスが良い。

TSMCのCoWoSパッケージング容量が世界的に逼迫する中、TeslaがIntelを選択したことは、Intelのファウンドリ事業（IFS）にとって極めて大きな勝利であり、Teslaにとっては製造パートナーの多様化を意味する。Samsungがチップ自体を製造し、Intelがそれをパッケージングするという「適材適所」のサプライチェーン構築は、半導体業界の新たな協業モデルを示唆している。

AD

「9ヶ月サイクル」の野望と現実的な壁

コンシューマ・エレクトロニクスの速度を自動車へ

Musk氏は、AI6、AI7、AI8、AI9といった後継チップについて、「9ヶ月ごとの設計サイクル」を目指すと宣言した。これは、1年〜1年半かかるスマートフォン向けチップや、2年サイクルが一般的なPC向けCPU/GPUをも凌駕する驚異的なスピードである。

業界からの懐疑的な視線：ISO 26262の壁

だが業界のアナリストたちは、この猛烈なスピードに対して慎重な見方崩していない。最大の障壁は「自動車の安全性」だ。

  • 機能安全規格（ISO 26262）： 車載チップは、極寒から灼熱までの過酷な環境下での動作保証や、故障時の冗長性確保など、厳格な安全基準を満たす必要がある。
  • バリデーション期間: 設計が完了しても、テープアウト（設計データの工場への引き渡し）、サンプル製造、そして長い検証期間が必要となる。

通常、車載グレードのチップ開発には数年を要する。9ヶ月サイクルを実現するには、基本的なアーキテクチャ（メモリ階層やセキュリティ設計）を固定し、プロセス微細化や演算ユニットの増減のみで世代を重ねる「ティック・タック」的なアプローチが必須となるだろう。あるいは、Teslaがソフトウェアによる安全制御に絶対的な自信を持ち、ハードウェアの更新サイクルを家電並みに加速させるという、自動車業界の常識への挑戦とも受け取れる。

Teslaが描く「Apple型」垂直統合の未来

NVIDIA経済圏からの脱出

現在のAI業界は、NVIDIAのハードウェアとCUDAエコシステムが支配する「NVIDIA経済圏」にある。しかし、Teslaはこの構造に留まることを良しとしない。

  • コスト構造の変革: NVIDIAのH100などを大量購入し続けることは、利益率を圧迫する。自社製チップ（AI5/Dojo3）への移行は、長期的にはAIインフラコストを劇的に引き下げる。
  • 最適化の極致: AppleがiPhoneのためにAシリーズチップを設計するように、Teslaは自社のFSDアルゴリズムに完全に最適化されたシリコンを作ることで、汎用品では不可能な効率性を実現しようとしている。

ロボティクスと宇宙への拡張

今回の発表で興味深いのは、AI6が「Optimusとデータセンター向け」、そしてAI7/Dojo3が「宇宙ベースのAI計算」に向けられると言及された点だ。

これは、SpaceXとのシナジーを強く示唆している。Starlink衛星網や将来の火星探査において、通信遅延を伴う地球との通信に頼らず、軌道上や現地で高度なAI処理を行う「エッジコンピューティングの究極系」を視野に入れていると考えられる。Teslaのチップ戦略は、もはや地上の道路だけを見ていない。

AD

ユーザーは「待ち」か「買い」か

「オズボーン効果」のリスク

AI5の性能が劇的に向上し、さらに9ヶ月サイクルで次世代機が出るとアナウンスされたことで、既存および潜在的なTeslaオーナーの間には動揺が広がっている。

  • ハードウェア4（HW4）の陳腐化懸念: 現在販売されているHW4搭載車のオーナーは、将来的にFSDの完全な機能が享受できなくなるのではないかという不安（置き去りへの懸念）を抱く可能性がある。
  • 買い控え: 「来年にはもっとすごいAI5が出るなら今は待とう」という心理（オズボーン効果）が働き、短期的にはTeslaの販売台数にネガティブな影響を与えるリスクがある。

2027年というタイムライン

Musk氏自身の過去の発言（サンプル提供と量産のタイムラグ）を総合すると、AI5の「量産車への搭載」は早くとも2026年後半、現実的には2027年中盤以降になる可能性が高い。9ヶ月の設計サイクルと、実際の量産・搭載サイクルの間には明確なズレがあることを消費者は理解する必要がある。

シリコンバレーのルールを書き換えるギャンブル

TeslaによるAI5とDojo3の推進は、単なる部品の内製化ではない。それは、自動車会社が世界最大級のチップ設計企業となり、IntelやSamsungといった巨人を下請けとして使いこなし、NVIDIAという絶対王者にコストと効率で戦いを挑むという、かつてないスケールの賭けである。

成功すれば、Teslaは自動運転とロボティクス分野において、他社が追随不可能なコスト競争力と技術的優位性を確立するだろう。しかし、9ヶ月という過密な開発サイクルや、複数ファウンドリを跨ぐ製造の複雑さは、一つ歯車が狂えば大規模な遅延やリコールに繋がりかねないリスクも孕んでいる。

「世界で最も出荷数の多いAIチップを作る」というMusk氏の言葉が現実になるか、あるいは物理法則と安全規制の壁に阻まれるか。2026年から2027年にかけての動向が、テクノロジー業界の次の10年を決定づけることになるだろう。
