コロラド大学ボルダー校とサンディア国立研究所の研究チームが、量子コンピューティングの実用化に向けた最大の障壁の一つである「制御システムの巨大化」という問題を解決する、画期的なデバイスを開発した。それは、人間の髪の毛の直径の100分の1にも満たない極小の「音響光学位相変調器（Acousto-optic Phase Modulator）」である。
2025年12月12日、科学誌『Nature Communications』に掲載されたこの研究成果が画期的なのは、既存の半導体製造プロセス（CMOS）で量産可能でありながら、従来の大型装置と比較して100倍以上の電力効率を実現するという、質的な転換点を示しているからだ。
量子コンピュータが抱える「光制御」のジレンマ
最先端の量子コンピューティング、特に「イオントラップ方式」や「中性原子方式」と呼ばれるアプローチにおいて、情報の基本単位である「量子ビット（Qubit）」として機能するのは、真空中に捕捉された個々の原子やイオンである。
これらの原子に計算を実行させる（ゲート操作を行う）ためには、極めて精密に制御されたレーザー光を個々の原子に照射する必要がある。原子は特定の周波数の光にのみ反応するため、レーザーの周波数（色）を10億分の1レベルの精度で調整し、かつ適切なタイミングで位相を操作しなければならない。
「倉庫一杯の光学テーブル」問題
現在の実験室レベルにおいて、数個から数十個の量子ビットを操作する場合、この光制御は卓上の光学機器（バルク光学系）を用いて行われている。しかし、実用的な量子計算には数千、数百万の量子ビットが必要となる。
「10万量子ビットの量子コンピュータを作るために、10万個の卓上サイズ変調器を用意し、倉庫のような広大なスペースに並べるわけにはいきません」と、本研究を主導したコロラド大学ボルダー校のMatt Eichenfield教授は指摘する。
既存の電気光学変調器は高価で大きく、大量の電力を消費する。それらを何千個も並べれば、発生する熱だけでシステムは破綻してしまう。これが、量子コンピュータのスケーリング（大規模化）を阻む物理的な壁であった。
極小の「呼吸」が光を変える：新開発変調器の物理
今回開発されたデバイスは、この問題を根底から解決する。研究チームが設計したのは、シリコン基板上に作製された、長さわずか2ミリメートル、幅数ミクロンの微細な構造体である。
共振増強型ピエゾ・オプトメカニクス
このデバイスの核心は、「音（機械的振動）」と「光」の相互作用にある。

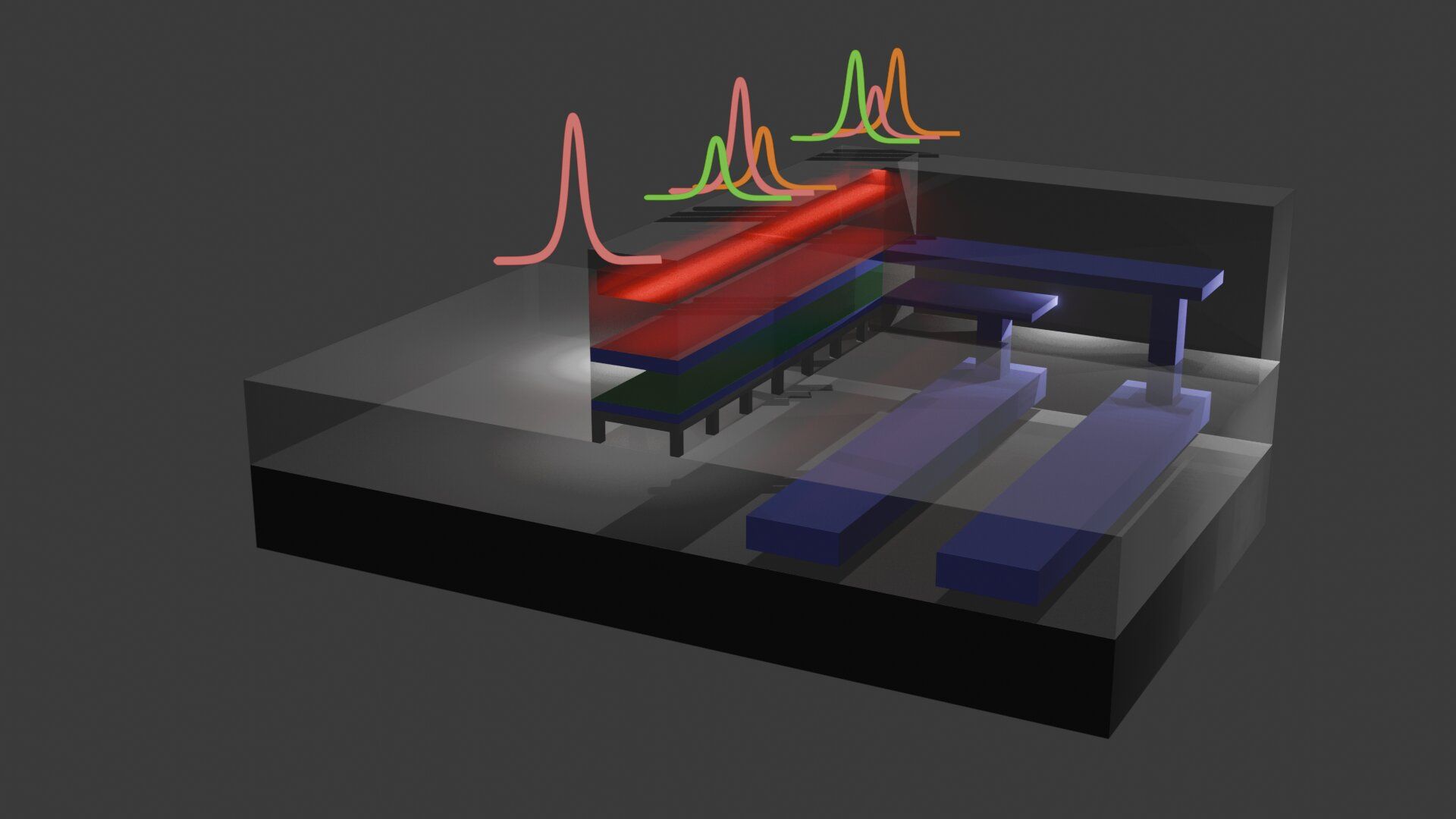

- 構造: デバイスは、光を通す「窒化シリコン（SiNx）」の導波路と、電圧を加えると変形する圧電材料である「窒化アルミニウム（AlN）」のアクチュエータを積層した構造を持つ。
- 駆動: マイクロ波信号（電気信号）を電極に印加すると、圧電効果によりデバイス全体が数十億ヘルツ（GHz）という超高速で機械的に振動する。
- 変調: この振動は、デバイスが膨らんだり縮んだりする「呼吸モード（Breathing Mode）」と呼ばれる共振現象を引き起こす。
- 光弾性効果: 物質が歪むことで屈折率が変化する。
- 移動境界効果: 導波路の物理的な形状（幅や厚み）が振動によって変化する。
これら二つの効果が組み合わさることで、導波路を通るレーザー光の位相が強力に変調され、元の光とは異なる周波数を持つ「サイドバンド（側帯波）」が生成される。いわば、微細なチップが高速で振動することで光を「揺さぶり」、その色（周波数）を精密に変化させているのである。
驚異的な電力効率
特筆すべきは、その効率である。従来の同等の性能を持つ変調器と比較して、このデバイスはマイクロ波電力の消費を約100分の1に抑えることに成功した。
- 半波長電圧（\(V_\pi\)）: 光の位相を\(\pi\)（180度）ずらすために必要な電圧は、わずか1.32ボルトである。これは、共振を利用しない従来の集積型変調器と比較して劇的に低い値である。
- 変調深度: わずか80ミリワット（mW）のマイクロ波電力で、4.85ラジアンという深い変調を実現した。
この低消費電力特性は、熱の発生を極限まで抑えることを意味する。その結果、一つのチップ上に数千個の変調器を密接させて配置しても、熱干渉による誤動作を防ぐことが可能となる。
「手作り」から「印刷」へ：CMOSファウンドリでの製造

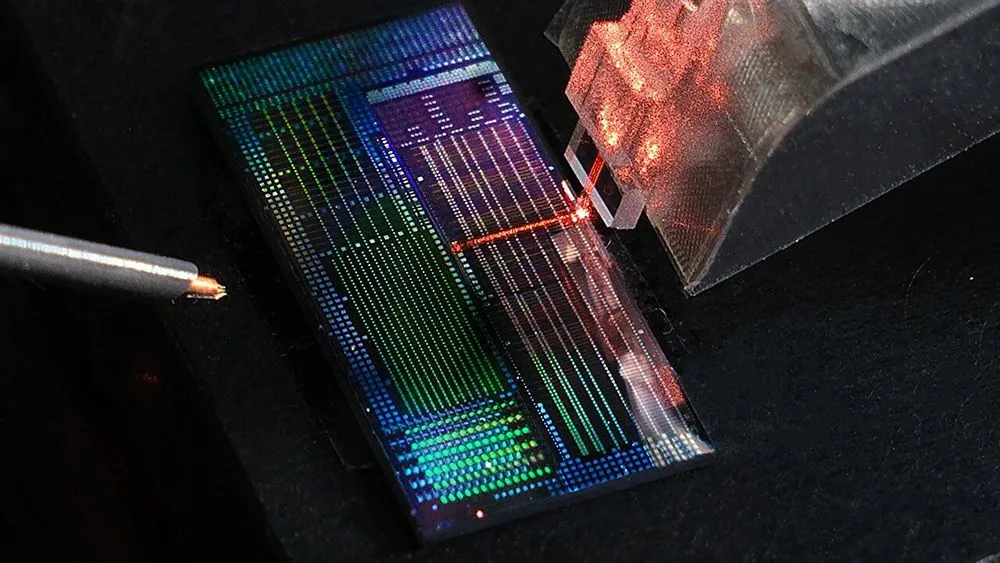

本研究成果が産業界に与える最大のインパクトは、その性能だけでなく「製造方法」にある。このデバイスは、特殊な実験室で手作りされたものではなく、サンディア国立研究所のマイクロエレクトロニクス開発研究所という、標準的なCMOS（相補型金属酸化膜半導体）ファウンドリで、200mmシリコンウェハー上に製造された。
光学における「トランジスタ革命」
「CMOS製造は、人類が発明した中で最もスケーラブルな技術です」とアイケンフィールド教授は語る。スマートフォンやPCに入っているプロセッサが、数十億個のトランジスタを安価に搭載できるのは、この技術のおかげである。
これまで、高性能な光学部品は「真空管」のように大きく、個別に製造される特注品であった。しかし、本研究は光学素子を「トランジスタ」のように、シリコンウェハー上に焼き付けて大量生産できることを実証した。
- 素材の適合性: 使用されている窒化シリコン（SiNx）は、可視光領域での透明性が高く、高い光パワー（500mW以上）に耐えうるため、量子コンピュータ用レーザーの制御に最適である。かつ、CMOSプロセスとの親和性が高い。
- 統合の可能性: 研究チームはすでに、この変調器だけでなく、光スイッチやフィルタなど、光制御に必要な他のコンポーネントも同等のプロセスで開発している。
量子制御チップの未来図：So What?
この技術が確立されたことで、量子コンピュータのアーキテクチャは劇的に変化すると予想される。
論文の筆頭著者であるJake Freedman氏らが描く未来は、「統合フォトニック制御チップ」の実現である。これは、一本の高出力レーザーをチップに入力し、チップ内部で以下のような処理を一括して行うシステムだ。
- 分配: 光を数百、数千のチャネルに分割する。
- 変調: 今回開発された変調器を用いて、各チャネルの光の周波数を個別に、かつ高速（GHzオーダー）でシフトさせる。
- フィルタリング: 不要な周波数成分を取り除く。
- 照射: 処理された光を、光ファイバーや回折格子（グレーティングカプラ）を通じて、チップの直上に浮遊する原子（量子ビット）へ正確に照射する。
これにより、現在は部屋全体を占有しているレーザー制御システムが、指先に乗るサイズのチップに集約されることになる。これは、量子コンピュータが実験室の「物理実験装置」から、社会課題を解決する「計算機」へと進化するための必須条件であった。
スケーラビリティへの最終ピース
本研究で開発された「CMOS製造可能なギガヘルツ音響光学位相変調器」は、量子技術のスケーリングにおいて欠けていた重要なピースを埋めるものである。
Nils Otterstrom氏が述べるように、これは光学技術を「真空管時代」から「集積回路時代」へと押し上げるブレークスルーであり、数百万量子ビットを擁する将来の量子スーパーコンピュータの実現に向けた、確固たる礎石となるだろう。
論文
- Nature Communications: Gigahertz-frequency acousto-optic phase modulation of visible light in a CMOS-fabricated photonic circuit
