ドイツで始動した新たな研究プロジェクト「SmaraQ」が、量子コンピュータ開発における長年のボトルネックを解消するかもしれない。QUDORA Technologies、AMO、そしてフラウンホーファー応用固体物理研究所（IAF）という強力な布陣が挑むのは、部屋を埋め尽くすほど巨大で複雑な光学システムを、わずか数ミリ角のチップ上に集積するという野心的な目標だ。この挑戦の鍵を握るのは、窒化アルミニウム（AlN）を用いた紫外線（UV）光回路技術。もし成功すれば、イオントラップ型量子コンピュータのスケーラビリティは飛躍的に向上し、真に実用的な量子マシンへの道が大きく開かれることになるだろう。これは、量子技術における覇権を目指すドイツの国家戦略の一環でもあり、その動向から目が離せない。
量子コンピュータが直面する「大きさ」という巨大な壁
現代のスーパーコンピュータでも解決に数億年を要するような複雑な問題を、わずか数時間で解き明かす可能性を秘めた量子コンピュータ。その中でも「イオントラップ方式」は、最も有力なアプローチの一つとして知られている。
真空中に電磁気力でイオン（原子から電子が剥ぎ取られた状態の粒子）を一つひとつ捕獲（トラップ）し、その量子状態を「量子ビット（キュービット）」として利用するこの方式は、量子ビットが自然界に存在する原子そのものであるため、個体差がなく均一性に優れている。さらに、量子計算に不可欠な「コヒーレンス時間（量子状態を安定して保持できる時間）」が他の方式に比べて桁違いに長く、計算エラー率も極めて低いという、まさに「優等生」と呼ぶべき特性を持つ。
しかし、この優等生には致命的な弱点があった。それは、その性能を最大限に引き出すために必要な「制御システム」の巨大さだ。
イオントラップ方式では、捕獲した個々のイオンに対し、外部から精密に制御されたレーザー光を照射することで、量子ビットの初期化、量子ゲート操作（計算）、そしてエラー訂正のための冷却などを行う。 問題は、このレーザー光をイオンに届けるための仕組み、いわゆる「自由空間光学系」にある。
これは、数十から数百に及ぶミラー、レンズ、ビームスプリッターといった光学部品を、巨大な除振台の上に迷路のように配置し、空気中を伝播するレーザー光の経路をμm（マイクロメートル）単位で調整するものだ。量子ビットの数が増えれば増えるほど、この光学系は指数関数的に複雑化し、調整は困難を極める。 温度変化やわずかな振動でアライメントが狂えば、計算は即座に破綻する。結果として、現在のイオントラップ型量子コンピュータは、本体である真空チェンバーよりも、それを制御する光学システムの方が何倍も大きいという、本末転倒な状況に陥っているのだ。
この「大きさの壁」こそが、イオントラップ方式が数千、数万量子ビットへとスケールアップしていく上での最大のボトルネックとされてきた。ムーアの法則に沿って集積度を高めてきた古典コンピュータとは対照的に、量子コンピュータが研究室の巨大な実験装置から抜け出せないでいる根源的な理由がここにある。
革命の始まりか？ドイツが総力を挙げて挑む「SmaraQ」とは
この巨大な壁を打ち破るべく、ドイツ連邦研究・技術・宇宙省（BMFTR）の資金提供のもと、2025年9月に号砲が鳴らされたのが「SmaraQ」プロジェクトである。 プロジェクト名は、ドイツ語でエメラルドハチドリを意味する「Smaragdkolibri」に由来する。この小さな鳥が持つ、紫外線を認識する能力と、空中で驚異的な精度で静止する様は、まさにプロジェクトが目指す「紫外光」「精密制御」「小型化」を象徴している。
SmaraQが掲げる解決策は、一言で言えば「パラダイムシフト」だ。空気中を飛び交うレーザー光に頼るのではなく、光そのものを半導体チップの中に閉じ込め、必要な場所へ正確に届ける。「自由空間光学系」から「集積フォトニクス」への転換である。
光を導くナノの高速道路「UV光導波路」

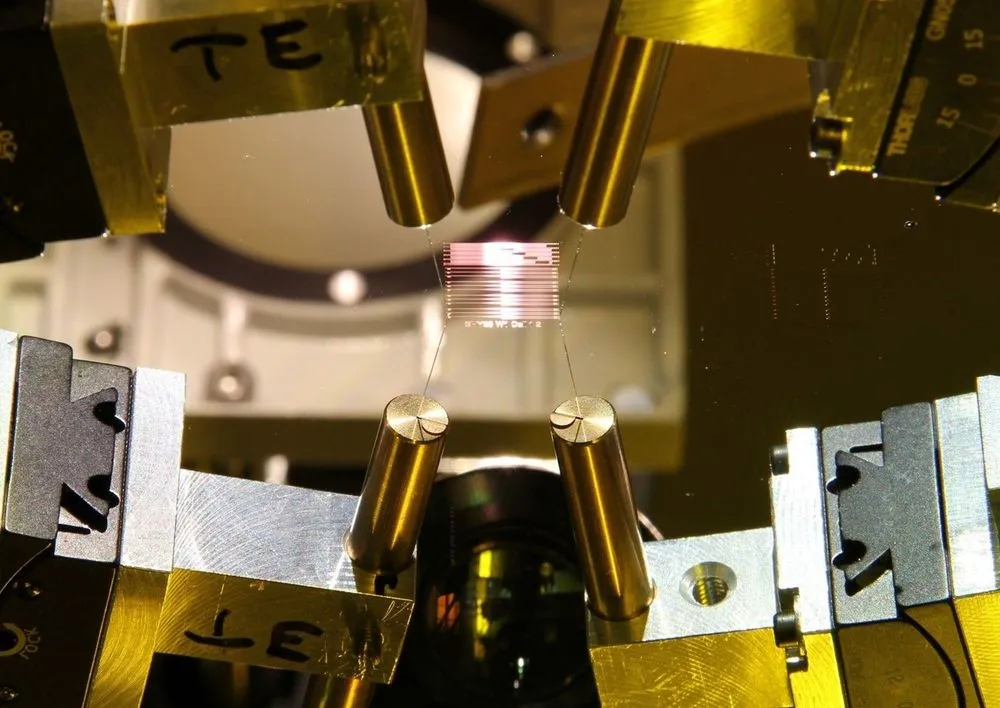

SmaraQの中核技術は、チップ上に形成された「光導波路」だ。これは、光ファイバーを髪の毛の数万分の一というナノスケールまで微細化したようなもので、チップ内に張り巡らされた光の高速道路と考えると分かりやすいだろう。
QUDORA社のフォトニクス責任者であるMaik Scheller博士は、「我々は、人間の髪の毛の1万分の1の細さであるナノメートルスケールの導波路構造を設計している。これにより、我々のイオン量子ビットが必要とする場所に、ピンポイントの精度で光を届けることができる」と語る。
この技術により、これまで数百の部品で構成されていた巨大な光学ベンチの機能が、リソグラフィ技術（半導体製造で用いられる微細な回路パターンを焼き付ける技術）によって一枚のチップ上に作り込まれる。 これにより、以下の劇的な改善が期待される。
- 圧倒的な小型化とスケーラビリティ: システム全体のサイズが劇的に縮小。量子ビットを増やす際も、チップ上の導波路の設計を変更するだけで対応可能になり、原理的には数千、数万量子ビットへの拡張が視野に入る。
- 安定性と信頼性の向上: 外部の振動や温度変化の影響をほとんど受けなくなるため、システムの安定性が飛躍的に向上し、長時間の連続稼働が可能になる。
- 量産性: 実績のある半導体製造技術を応用できるため、将来的に量子プロセッサの大量生産とコストダウンへの道が開かれる。
なぜ「窒化アルミニウム（AlN）」が選ばれたのか？
この革命的なチップを実現するための主役となる材料が、窒化アルミニウム（AlN）と酸化アルミニウム（Al₂O₃）だ。 特にAlNは、この挑戦において理想的な特性をいくつも兼ね備えている。
多くのイオン種（カルシウム、イッテルビウムなど）の制御には、可視光だけでなく、よりエネルギーの高い紫外線（UV）領域のレーザー光が不可欠となる。しかし、多くの材料は紫外線を吸収してしまい、光が導波路を進むうちに失われてしまう。
その点、AlNは非常に広い「バンドギャップ」を持つ半導体材料であり、紫外線領域において極めて高い透明性を示す。つまり、UV光をほとんど吸収することなく、効率的に長距離を伝送させることが可能なのだ。これは、低損失なUV光導波路を実現するための絶対条件と言える。
さらに、AlNは既存のシリコン半導体（CMOS）製造プロセスとの親和性も比較的高く、将来の量産化を見据えた際にも大きなアドバンテージとなる。SmaraQでは、このAlNをベースに、Al₂O₃を組み合わせることで、最適な光閉じ込め構造を持つ導波路や、ビームスプリッター、カプラーといった光学部材をチップ上に作り込んでいく計画だ。
ドイツが誇る「三位一体」のドリームチーム
SmaraQプロジェクトの強みは、その革新的な技術アプローチだけでなく、参画する組織の専門性と連携体制にある。材料開発、微細加工、そしてシステム統合という、量子チップ開発に不可欠な要素を、ドイツ国内のトップランナーたちが担う「三位一体」の布陣が敷かれているのだ。
QUDORA Technologies – 司令塔にして最終的な出口
プロジェクト全体のコーディネーターを務めるのが、2021年設立の新進気鋭の量子ベンチャー、QUDORA Technologiesだ。 彼らはイオントラップ型量子コンピュータのシステムインテグレーターであり、独自の「NFQC技術」によって高い性能を誇る。いわば、最終的にどのような量子コンピュータを作りたいのか、その全体像を最も深く理解している存在だ。彼らが司令塔となることで、開発されるチップが単なる部品で終わることなく、実用的な量子プロセッサとして確実に機能するための道筋がつけられる。さらに、プロジェクト終了後の技術の商業化、市場投入までを見据えている点も、このプロジェクトが単なる学術研究に終わらないことを示唆している。
フラウンホーファーIAF – 世界最高品質の「土台」を供給
どんなに優れた設計図があっても、その土台となる材料の品質が低ければ、高性能なデバイスは生まれない。この「土台」作りを担うのが、III-V族半導体とダイヤモンド研究における世界的権威、フラウンホーファー応用固体物理研究所（IAF）だ。 彼らは、「エピタキシャル成長」と呼ばれる、原子レベルで結晶を一層ずつ精密に積み上げる技術を駆使し、世界最高品質のAlN薄膜ウェハーを製造する。 この欠陥の極めて少ない完璧な結晶こそが、光の損失を最小限に抑えた高性能なUV光導波路を実現するための生命線となる。
AMO GmbH – ナノテクノロジーの「彫刻家」
最高品質のウェハーというキャンバスが用意された後、そこにナノスケールの光回路を刻み込む「彫刻家」の役割を果たすのが、アーヘンに拠点を置くナノテクノロジー研究機関、AMO GmbHだ。 彼らは最先端のナノファブリケーション技術、特にリソグラフィやエッチング技術を駆使して、フラウンホーファーIAFが作り出したウェハー上に、QUDORAが設計した複雑な光回路パターンをμm以下の精度で形成していく。 まさに、理論と材料を、機能するデバイスへと昇華させる重要なプロセスを担っている。
この3者の連携は、基礎材料研究から製造プロセス、そして最終的なシステム応用までを、すべてドイツ国内で完結させる強固なサプライチェーンを構築することを意味している。
SmaraQが描く未来 ― 量子コンピュータはどこへ向かうのか
2028年まで続くSmaraQプロジェクトが成功裏に終わったとき、我々はどのような未来を目の当たりにするのだろうか。そのインパクトは、単に量子コンピュータが小さくなるという次元に留まらない。
スケーラビリティの壁を超えて
最大のインパクトは、やはりスケーラビリティの壁の突破だ。チップ上に光学系が集積されることで、量子ビット数を増やす際の物理的な制約が大幅に緩和される。これは、誤り耐性を持つ大規模な汎用量子コンピュータの実現に不可欠な数万、数十万量子ビットへの道筋を具体的に示すものだ。
また、半導体産業で培われたウェハーレベルでの製造技術が適用可能になれば、量子プロセッサは「一点モノ」の実験装置から、安定した品質で量産できる「工業製品」へと変貌を遂げる。 コストが劇的に下がり、大学や企業の研究機関、さらにはデータセンターなどで量子コンピュータが当たり前に導入される時代が、現実味を帯びてくるだろう。
経済安全保障と「技術主権」というもう一つの狙い
SmaraQがドイツ政府（BMFTR）の強力な支援を受けている背景には、純粋な技術的興味だけでなく、国家レベルの戦略的な思惑が存在する。 プロジェクトの目的として「ドイツとヨーロッパの技術主権の強化」が明確に謳われていることからも、その意図は明らかだ。
量子技術は、新薬開発、材料科学、金融モデリング、そして安全保障といった幅広い分野で既存の産業構造を根底から覆す破壊的イノベーションをもたらすと目されている。この次世代の計算基盤を他国からの供給に依存することは、将来の経済的・軍事的な競争において致命的な脆弱性となりかねない。
SmaraQは、量子コンピュータの心臓部であるプロセッサチップの材料から製造、システム化までを一気通貫で国内に確保することで、量子技術におけるサプライチェーンの強靭化と、他国に依存しない「技術主権」の確立を目指している。これは、米中をはじめとする世界的な量子開発競争において、ドイツひいてはヨーロッパが確固たる地位を築くための、極めて重要な布石と言えるだろう。
ハミングバードの名に込められた量子飛躍への祈り
SmaraQプロジェクトは、イオントラップ型量子コンピュータが長年抱えてきた「大きさ」という名の呪縛を解き放つための、最も現実的かつ強力な挑戦である。紫外線の光をナノの回路に閉じ込め、精密に制御するそのアプローチは、まさにプロジェクト名の由来となったハミングバード（Smaragdkolibri）の姿と重なる。
もちろん、その道のりは平坦ではない。ナノスケールでの加工精度、材料のさらなる品質向上、そして実際にイオントラップと統合した際の性能評価など、乗り越えるべき技術的課題は山積している。
しかし、この挑戦の先には、量子コンピュータが研究室の巨大なオブジェから、データセンターのラックに収まり、現実世界の問題を解決するパワフルなツールへと変貌を遂げた未来が待っている。SmaraQの小さなチップから放たれる紫外線の光は、量子コンピューティングの新たな時代を照らし出す、希望の光となるかもしれない。ドイツの小さなハミングバードが、量子世界の空に大きな飛躍を描く日が待ち遠しい。
