私たちのスマートフォンからデータセンター、そして未来の量子コンピュータに至るまで、現代文明の根幹を支える半導体。その完璧に整然とした結晶構造の内部に、これまで誰も見ることができなかった「原子の秘密結社」とも言うべき隠れた秩序が存在することを、米国ローレンス・バークレー国立研究所（Berkeley Lab）とジョージ・ワシントン大学の研究チームが世界で初めて直接観察することに成功した。この発見は、半導体の最も重要な特性を原子レベルで設計・制御する道を開き、エレクトロニクス分野に大変革をもたらす歴史的な一歩となる。
日常の裏に潜む原子のミステリー：「短距離秩序」とは何か
半導体チップは、シリコンなどの主要な元素で構成される、極めて規則正しい結晶構造を持つ。この完璧な「長距離秩序」が、安定した電気的特性を生み出す源泉だ。しかし、性能を微調整するために、ごく微量の異なる元素（ドーパントや添加物と呼ばれる）が混ぜ込まれる。
これまで科学者たちは、これらの「少数派」の原子が、広大な結晶格子の中にランダムに、つまり無秩序に散らばっていると考えてきた。あるいは、そう仮定するしかなかった。なぜなら、そのあまりの微量さと、それらが形成するであろう局所的なパターンの微弱さから、直接観察する手段が存在しなかったからである。

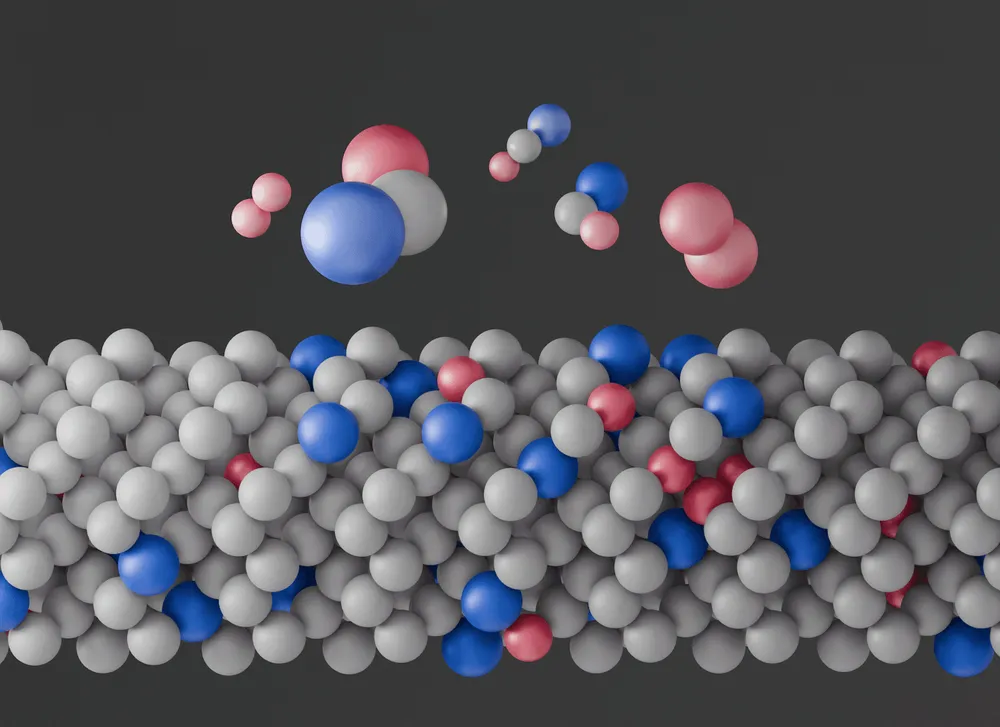

ここで登場するのが「短距離秩序（Short-Range Order, SRO）」という概念だ。これは、材料全体としてはランダムに見えるものの、原子一個一個の「ご近所」、つまり数個から数十個の原子が集まる極めて狭い範囲に限定すれば、そこには特定の好ましい配置、つまり“暗黙のルール”や“秩序”が存在するという考え方である。
例えるなら、巨大な都市の人口分布は一見ランダムに見えても、地区ごとにズームインすると、「この通りにはカフェが並びやすい」「この一角には書店が集まる」といった局所的なパターンが見られるのに似ている。
科学者たちは長年、このSROが半導体の電子特性、特にその心臓部とも言える「バンドギャップ」に重大な影響を与えるはずだと理論的に予測してきた。しかし、予測はあくまで予測。誰もその「原子のご近所付き合い」の現場を直接目撃した者はいなかった。今回の研究は、その長年のミステリーに終止符を打ち、理論を現実のものとして証明したのである。
ブレークスルーの舞台裏：三位一体の先端技術が原子の顔を暴いた
この歴史的な観測は、単一の技術によって成し遂げられたわけではない。最先端の電子顕微鏡技術、AIによる画像解析、そして大規模な原子シミュレーションという、三つの強力な武器が連携することで初めて可能となった。
魔法の眼「4D-STEM」が捉えた微かなシグナル
観測の主役となったのは、「4D-STEM（4次元走査透過電子顕微鏡）」と呼ばれる最新鋭の顕微鏡技術だ。研究チーム、特に論文の筆頭著者であるLilian Vogl氏（当時Berkeley Lab博士研究員）は、ゲルマニウムを主成分とし、微量のスズとシリコンを含む半導体試料の観察に挑んだ。
しかし、挑戦はすぐに壁にぶつかる。圧倒的多数を占めるゲルマニウム原子からの信号が強すぎるため、少数派であるスズやシリコン原子が発する微弱な信号は、まるで嵐の中のささやきのようにかき消されてしまったのだ。
ここでVogl氏は決定的な工夫を凝らす。顕微鏡システムに「エネルギーフィルター」を追加したのだ。これは、特定のエネルギーを持つ電子だけを選り分ける特殊なフィルターであり、これによって不要なノイズ（ゲルマニウムからの強い信号）を効果的に除去し、目的の微弱な信号のコントラストを劇的に向上させることに成功した。
その瞬間、モニターに映し出された画像を見て、彼女は息をのんだ。これまでノイズに埋もれて見えなかった、繰り返し現れるかすかながらも明確なパターンが出現したのだ。原子たちがランダムではなく、確かに何らかの秩序を持って配置されていることを示す、動かぬ証拠だった。
AIという名探偵：無数のデータから6つの「顔」を特定
4D-STEMは、原子の配置に関する膨大な量の回折パターンデータを生成する。このデータは、人間が手作業で解析するにはあまりにも膨大かつ複雑だ。
そこで研究チームは、事前に訓練されたニューラルネットワーク（AI）を活用した。AIは、この膨大なデータセットの中から、統計的に有意に繰り返し現れるパターンを瞬時に分類・抽出し、最終的に6種類の特徴的な「モチーフ」を特定した。これは、半導体内部に少なくとも6種類の典型的な「原子のご近所付き合い」のパターン、つまりSRO構造が存在することを示唆していた。
しかし、この段階ではまだパズルのピースが揃ったに過ぎない。AIが特定したモチーフが、具体的にどのような原子の三次元的な配置に対応するのか、実験データだけでは完全に解明することはできなかった。
シミュレーションが繋いだ最後のピース
ここでバトンは、共同研究者であるジョージ・ワシントン大学のTianshu Li教授が率いるモデリングチームに渡された。Li教授のチームは、量子力学の第一原理計算と機械学習を組み合わせ、数百万個の原子の挙動を極めて高い精度で再現できるシミュレーションモデルを開発していた。
彼らはこのモデルを使い、考えうる無数の原子配置パターンをコンピュータ上で生成。そして、それぞれの仮想的な原子配置に対して「仮想の4D-STEM実験」を行った。つまり、シミュレーションで得られた回折パターンと、Berkeley Labの実験チームが実際に観測した6つのモチーフとを、一つ一つ照合していったのである。
この地道かつ大規模な検証作業の末、ついに実験とシミュレーションが完璧に一致する原子構造が突き止められた。これにより、観測された6つのモチーフの正体が、具体的な原子の三次元配置として確定したのだ。
「モデリングと実験がこれほどシームレスに連携し、SROの構造モチーフを初めて解明できたことは驚くべきことです」とLi教授は語る。理論予測、最先端の実験、そしてAIとシミュレーション。この三位一体のアプローチこそが、前人未到の領域を切り拓いた原動力だったのである。
なぜSROは重要なのか？半導体の心臓部「バンドギャップ」を操る鍵
この発見がなぜこれほどまでに重要視されるのか。その答えは、SROが半導体の最も根源的な特性である「バンドギャップ」を制御する鍵を握っているからだ。
バンドギャップとは、物質中の電子が存在できないエネルギーの領域（禁制帯）の幅を指す。非常に単純化して言えば、電子が自由に動き回るための「ジャンプ台の高さ」のようなものだ。
- バンドギャップが小さい（ジャンプ台が低い）と、電子は容易にジャンプして自由に動けるため、電気を通しやすい「導体」となる。
- バンドギャップが大きい（ジャンプ台が高い）と、電子はなかなかジャンプできず、電気を通しにくい「絶縁体」となる。
- 半導体は、その中間の適度なバンドギャップを持ち、光や熱、電圧などの外部からの刺激によって、電気を通したり通さなかったりする性質を制御できる。
このバンドギャップの大きさこそが、半導体チップの性能、つまり電子の動きを決定づける「憲法」のようなものなのだ。そして今回の発見は、原子の「ご近所付き合い」であるSROのパターンを変化させることで、このバンドギャップの値を局所的に、かつ精密に調整できる可能性を初めて実証した。
「この局所的な秩序によって変化する特性こそ、マイクロエレクトロニクスにとって最も重要な特性、すなわち電子特性を制御するバンドギャップなのです」と、研究を率いたAndrew Minor教授は、その重要性を強調する。これまでは、材料全体の元素の配合比率を変えることでしか大域的に制御できなかったバンドギャップを、今後は原子レベルの「配置」によってデザインできるかもしれないのだ。
未来への扉：原子設計が拓く次世代テクノロジー
SROを意のままに制御する技術が確立されれば、それはまさに「原子レベルの半導体設計」時代の幕開けを意味する。これにより、現在の技術では到達不可能な、全く新しい機能を持つデバイスの創出が期待される。
- 量子コンピューティング: 量子計算の基本単位である「量子ビット」は、周囲の環境ノイズに対して極めて脆弱だ。SROを制御して原子環境を精密に整えることで、量子ビットをノイズから保護し、より安定で高性能な量子コンピュータの実現に繋がる可能性がある。
- ニューロモルフィック・コンピューティング: 人間の脳の仕組みを模倣した、超低消費電力で高効率なAIチップの開発が世界中で進められている。SROによって作り出される多様な局所的電子状態は、脳のシナプスが持つ複雑で柔軟な情報処理能力を、ハードウェアレベルで再現するための理想的な基盤となるかもしれない。
- 先進的な光検出器とセンサー: 特定のSROパターンが特定の波長の光のみに強く反応する、といった性質を持たせることができれば、通信や防衛、医療診断に用いられる超高感度・高選択性のセンサーや検出器を開発できる。
Vogl氏は、「私たちは原子スケールでの情報技術の新時代への扉を開いています。SROモチーフを意図的に配置してバンド構造を調整する能力は、トポロジカル量子材料からニューロモルフィック・コンピューティング、光検出器に至るまで、非常に広範な技術に影響を与えるでしょう」と、未来への展望を語る。
マイクロエレクトロニクスの新時代を告げる設計思想
今回の発見は、単に半導体内部の未知の構造を明らかにした、という科学的な成果に留まらない。それは、半導体開発における設計思想そのものを根底から覆す可能性を秘めている。
これまでの半導体開発が、いわば材料を混ぜ合わせる「料理」や「合金術」に近かったとすれば、これからは原子を一つ一つ配置していく「建築」や「ナノスケールの刺繍」へと進化していく。材料の「組成」だけでなく、原子の「配置」が新たな設計パラメータとして加わることで、エレクトロニクスの可能性は指数関数的に拡大するだろう。
もちろん、観測されたSROを、工業的なスケールで意のままに作り分ける技術の確立など、実用化までにはまだ多くの課題が残されている。しかし、今回の発見は、その目的地を示す明確な地図と羅針盤を科学者たちに与えた。
私たちの世界を動かすマイクロチップの内部に隠されていた、原子たちが織りなす極小のタペストリー。その秘密のパターンを解読し、設計する力が、人類の未来を大きく変えようとしている。
