AIの進化が世界を席巻する中、その裏側で現代社会の神経網であるデータセンターは悲鳴を上げている。爆発的に増え続ける情報を運びきれず、光ファイバーという「情報の高速道路」は深刻な渋滞に直面しつつあるのだ。この世界的課題に対し、米コロンビア大学の研究チームが、一枚の小さなチップから放たれる「虹色のレーザー」という、画期的な解決策を提示した。これは、データ通信のあり方を大きく変えうる、シリコンフォトニクス分野における金字塔的な成果である。

AD

現代社会が直面する「通信の壁」という名の危機

我々の日常は、膨大なデータのやり取りの上に成り立っている。動画のストリーミング、クラウドでの共同作業、そして何より、巨大な言語モデルを筆頭とする人工知能（AI）の学習と運用。これらはすべて、世界中に張り巡らされた光ファイバーネットワークに依存している。しかし、その根幹を支える技術は、大きな転換点を迎えていた。

現在、多くのデータセンターで使われている光通信は、1本の光ファイバーに1つの波長（色）のレーザー光を流す「シングルウェーブ」方式が主流だ。これは、高速道路を1台の車が走っているようなもの。いくら速度を上げても、一度に運べる荷物の量には限界がある。

もちろん、1本のファイバーに複数の異なる波長の光を同時に乗せて伝送容量を増やす「波長分割多重（WDM: Wavelength-Division Multiplexing）」という技術は存在する。これは、高速道路に複数の車線を設け、異なる色の車を同時に走らせるようなイメージだ。WDMは1990年代後半にインターネットの爆発的普及を支えた基幹技術であり、今も長距離通信網の主役であり続けている。

しかし、データセンター内部のような、より短距離で、膨大な数のサーバー間を繋ぐネットワークにおいては、事情が異なる。WDMを実現するには、それぞれの波長に対応した多数の高性能なレーザー光源が必要となり、これがコスト、消費電力、そして設置スペースの増大を招く。サーバーラックがひしめき合うデータセンターにおいて、これは致命的な欠点となる。結果として、通信容量の増強は頭打ちとなり、AIのさらなる進化や次世代コンピューティングの足枷となりかねない「通信の壁」が目前に迫っていたのだ。

このジレンマを打ち破る鍵として期待されてきたのが、「光周波数コム」と呼ばれる特殊な光源である。

「虹色の櫛」が拓く、超多重通信への道

「光周波数コム（Optical Frequency Comb）」とは、その名の通り、光の周波数が「櫛（くし）の歯」のように、極めて正確な間隔でズラリと並んだ特殊な光のことだ。スペクトルで見ると、多数の輝線が等間隔に並んでおり、その姿がまさに櫛のように見えることから名付けられた。

この技術の真に革命的な点は、櫛の歯一本一本が、それぞれ独立した高精度なレーザー光として機能することにある。つまり、たった一つのデバイスから、数十、数百もの異なる波長（色）の光を同時に、かつ極めて安定して生成できるのだ。

これをWDMに応用すればどうなるか。前述の高速道路の例えで言えば、車線ごとに異なる色の車（レーザー）を用意するのではなく、一台の「虹色のスーパーカー」が、数十もの異なる色の光を同時に発射するようなものだ。1本の光ファイバーという道路に、一気に数十車線もの新しいレーンを、単一の光源で増設できることになる。

これにより、データセンターは、ラックを埋め尽くす大量の個別レーザーを、ごく少数の周波数コム光源に置き換えることが可能になる。コスト、消費電力、設置スペースといった課題を劇的に改善し、通信容量を飛躍的に増大させることができるのだ。2005年にノーベル物理学賞の対象となったこの技術は、光時計や超精密分光分析など、科学計測の分野で絶大な威力を発揮してきたが、その複雑さと装置の巨大さから、データ通信のような産業応用への道は険しいものだった。

この「研究室レベルの怪物」を、誰もが使える「手のひらサイズの道具」へと変貌させたのが、今回発表されたコロンビア大学のMichal Lipson教授率いる研究チームの成果なのである。

AD

安価な荒馬を乗りこなすシリコンの魔法

ブレークスルーの鍵は、既存の技術を全く新しい視点で組み合わせた点にある。研究チームが白羽の矢を立てたのは、意外にも、レーザー加工機や医療機器で広く使われている、安価でパワフルな「マルチモードレーザーダイオード」だった。

このレーザーは、莫大な量の光を生成できる一方で、大きな欠点を抱えていた。その光は、波長や位相（波のタイミング）がバラバラで、精密な光通信の世界では「メッシー（messy）」あるいは「ノイジー（noisy）」と表現される、いわば「荒々しい濁流」のような状態なのだ。幅わずか数百ナノメートルの光の道（光導波路）が刻まれたシリコンフォトニクスチップに、この濁流をそのまま流し込むことなど、到底不可能に思われた。

しかし、Lipson教授のチームは、この常識を覆した。彼らの発明の核心は、この濁流を「浄化」し、澄み切った清流へと変える巧妙な仕組みを、シリコンチップ上に構築したことにある。論文の共著者であり、当時Lipson研究室のポスドク研究員だったAndres Gil-Molina氏（現在はXscape Photonics社のプリンシパルエンジニア）は、こう説明する。「我々は、この強力だが非常にノイジーな光源を浄化するために、『ロッキングメカニズム』と呼ばれるものを利用した」。

このメカニズムは、チップ上に巧みに設計された光回路を用いて、レーザーから出力された乱雑な光の一部をフィードバックし、レーザー自体の発振状態を安定化させる。いわば、荒馬の動きを巧みに読んで手綱をさばき、穏やかで制御可能な馬へと変える調教師のような役割を果たすのだ。このプロセスを経て、濁流のようだった光は、波長と位相が完全に揃った、極めて安定した単一の光ビーム、すなわち科学者が「高コヒーレント」と呼ぶ状態へと生まれ変わる。

そして、本当の魔法はこの瞬間に始まる。

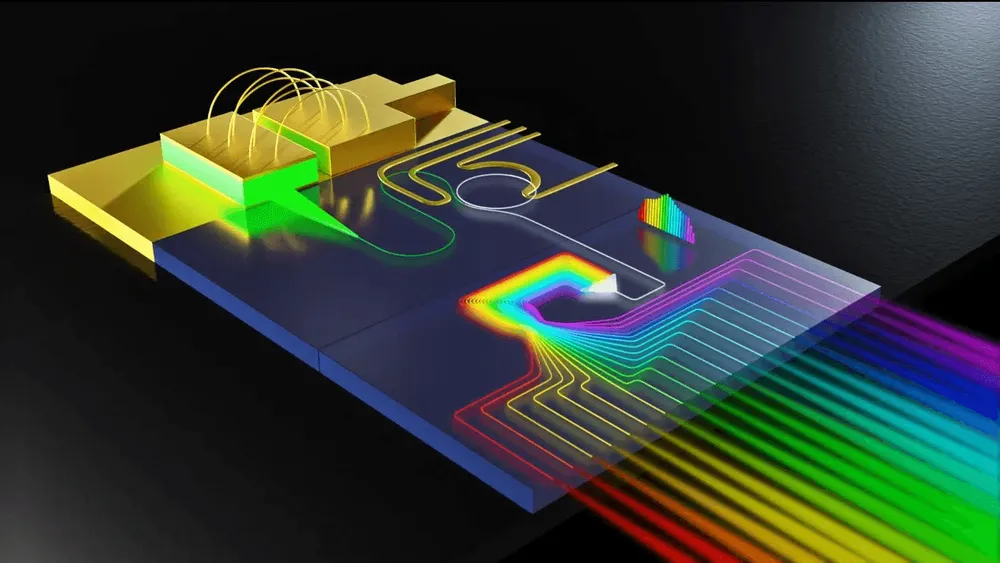

浄化され、強力なエネルギーを持つ清流へと姿を変えた光がチップ内部の微細なリング共振器（光を周回させて閉じ込める構造）を進むと、シリコンという物質が持つ「非線形光学特性」が牙を剥く。これは、非常に強い光が物質を通過する際に、光の波長が変化したり、新しい波長の光が生まれたりする現象だ。強力な光のエネルギーが、まるでプリズムが太陽光を虹の七色に分けるように、自然とそのエネルギーを分裂させ始める。一本の澄んだ光が、数十もの異なる色、つまり櫛の歯のように正確な間隔を持つ周波数の光の束へと、自発的に姿を変えるのだ。

これが、チップ上で高出力の周波数コムが生成される瞬間である。安価で強力だが扱いにくかったレーザーという「素材」を、シリコンフォトニクスという「調理器具」で完璧に下ごしらえし、物質の持つ自然な特性という「秘伝のスパイス」を振りかけることで、最高級の料理（周波数コム）を生み出す。まさに、発想の転換が生んだ技術的錬金術と言えるだろう。

LiDAR研究の副産物、偶然が導いた大発見

この画期的な発見が、一直線の研究開発の末に生まれたものではないという事実は、科学の持つ面白さと奥深さを物語っている。もともとLipson研究室は、自動運転の「眼」として知られるLiDAR（ライダー）技術の性能向上に取り組んでいた。より遠くまで、より正確に物体を検知するため、チップから放つ光をより明るく、強力にしようと研究を進めていたのだ。

Gil-Molina氏は、当時の驚きをこう語る。「チップにどんどん大きなパワーを送り込んでいくと、我々が『周波数コム』と呼ぶものが生成されていることに気づいたのです」。

それは、当初の目的とは全く異なる現象だった。しかし、研究チームはその予期せぬ副産物の重要性を見逃さなかった。LiDAR用の高出力光源を探求する過程で、彼らは偶然にも、データ通信の世界が喉から手が出るほど欲していた「チップサイズの高出力周波数コム」への扉を開いてしまったのだ。このようなセレンディピティ（幸運な偶然）こそが、科学史における多くのブレークスルーの原動力となってきたのである。

AD

データセンターから量子コンピュータまで、広がる応用の地平

この技術がもたらすインパクトは、計り知れない。

最も直接的かつ巨大な影響を受けるのは、言うまでもなくデータセンターだ。Gil-Molina氏が指摘するように、「ラック単位で設置された個別のレーザーを、一つのコンパクトなデバイスに置き換えることができる。これにより、コストを削減し、スペースを節約し、はるかに高速でエネルギー効率の高いシステムへの扉が開かれる」。AIの学習には、膨大な数のGPU（画像処理半導体）間で瞬時にデータを交換する必要があるが、このチップはそのボトルネックを解消し、AIの性能向上をさらに加速させる可能性がある。

しかし、応用範囲はデータセンターに留まらない。この「実験室グレードの光源を、実世界のデバイスに持ち込む」技術は、様々な分野に革新をもたらすだろう。

  • 超小型センサー: 手のひらサイズの分光器が実現し、その場で食品の成分を分析したり、大気汚染を監視したりといった応用が考えられる。
  • 次世代LiDAR: 複数の波長を同時に利用することで、悪天候に強く、より詳細な3D情報を取得できる高性能なLiDARシステムが開発できるかもしれない。
  • 光原子時計: 周波数コムは超高精度な「光の物差し」であり、GPS衛星に搭載されている現在の原子時計を凌駕する、ポータブルな超高精度光時計の実現に繋がる。
  • 量子コンピューティング: 量子ビットの制御や読み出しに、極めて安定した多数のレーザー光を必要とする量子コンピュータにとって、このチップは理想的な光源となり得る。

Lipson教授は、この研究の意義を次のように総括している。「この研究は、シリコンフォトニクスを前進させるという我々のミッションにおける、新たなマイルストーンです。この技術が重要なインフラや我々の日常生活の中心となるにつれ、データセンターを可能な限り効率的にするための、このような進歩が不可欠となるのです」。

この技術は、単に通信速度を上げるだけではない。コンピューティングのアーキテクチャそのものを変える可能性を秘めている。プロセッサとメモリ間の情報伝達という、これまで電気配線が担ってきた領域に光を導入する「光インターコネクト」の実現を大きく前進させ、コンピュータ全体の性能を底上げする起爆剤となるかもしれないのだ。

もちろん、実用化までには、量産技術の確立、長期的な信頼性の担保、そしてさらなる低コスト化といった課題が残されている。しかし、コロンビア大学の研究チームが示した道筋は、データという現代社会の血液を、より速く、より効率的に循環させるための確かな希望の光である。一枚の小さなシリコンチップから放たれる虹色の光が、我々のデジタル社会の未来を、より明るく照らし出すことは間違いないだろう。
