半導体業界において、長らく囁かれてきた「ムーアの法則」の鈍化とは別の、より深刻な問題が顕在化している。それは「インターコネクト（配線）の限界」だ。最先端のAIチップが毎秒テラバイト級の演算能力を持っても、チップ間やサーバー間をつなぐ従来の電気配線（銅線）がボトルネックとなり、データ転送速度の停滞と消費電力の増大を招いている。
2025年11月18日、米国に本社を置くファウンドリ大手GlobalFoundries（以下GF）は、シンガポールのシリコンフォトニクス専業ファウンドリであるAdvanced Micro Foundry（以下AMF）を買収したと発表した。このニュースは、業界関係者にとっては「必然の帰結」であり、かつ「競争のフェーズが変わった」ことを告げるものでもある。
なぜなら、これは単なる企業買収ではなく、データセンターのインフラが「電気」から「光」へと構造的にシフトする転換点において、GFがその・プラットフォーム（基盤）を独占しようとする動きだからだ。
世界最大のシリコンフォトニクス・ファウンドリの誕生
GF公式発表（2025年11月18日）に基づく買収の詳細は以下の通りだ。
取引の概要と即時的影響
- 買収対象: Advanced Micro Foundry（AMF）。シンガポールを拠点とし、15年以上の実績を持つシリコンフォトニクス技術のパイオニア。
- 市場へのインパクト: GFはこの買収により、売上高ベースで「世界最大のシリコンフォトニクス専業ファウンドリ」になると宣言。
- 製造能力の拡張: 現在AMFが保有する200mmウェハープラットフォームに加え、GFはこれを自社の300mm生産ラインへとスケールアップさせる計画を提示。これにより、量産能力とコスト競争力が劇的に向上する。
技術資産とR&Dの強化

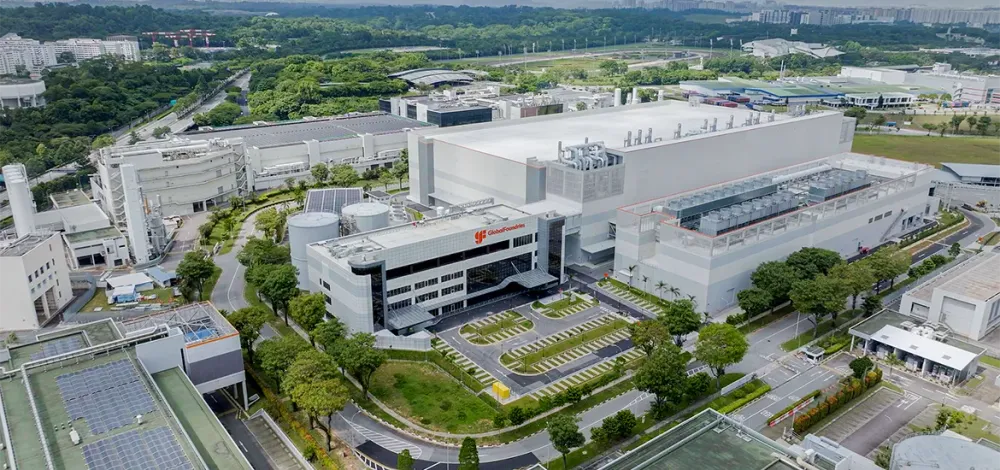

- シンガポール拠点の重要性: GFはすでにシンガポールに大規模な製造拠点を有しているが、今回の買収に合わせて、同国の科学技術研究庁（A*STAR）と連携し、新たな研究開発拠点（Center of Excellence）を設立する。
- 次世代通信への布石: この新拠点では、400Gbps（ギガビット毎秒）を超える超高速データ転送技術の開発に注力する。これは、次世代AIクラスターが要求する帯域幅を満たすための必須スペックである。
Tim Breen (GlobalFoundries CEO) の声明:
「データ移動が加速し、ワークロードが複雑化する中で、より速く、正確に、かつ電力効率良く情報を移動させる能力は、今のAIデータセンターにとって『基礎（Fundamental）』となるものだ」
なぜ今、「電気」ではなく「光」なのか
まだ世間一般ではて「シリコンフォトニクス」という言葉は耳慣れないかもしれないが、これこそが現在のAIブームを持続させるための生命線である。ここでは、本買収の背景にある物理的な「限界」について解説する。
「銅の壁（The Copper Wall）」の顕在化
これまでのコンピュータは、チップ内部やチップ間の通信に電気信号（銅の配線）を使用してきた。しかし、NVIDIAのGPUに代表されるAIアクセラレータが巨大化・高速化するにつれ、電気通信は以下の限界に直面している。
- 伝送損失と発熱: 高速で電気を送ろうとすればするほど抵抗により熱が発生し、信号が減衰する。データセンターの消費電力の多くが、計算そのものではなく「データの移動」と「冷却」に使われているのが現状だ。
- 帯域幅の飽和: 銅線で物理的に送れるデータ量には限界があり、AIモデルの学習に必要なテラバイト級のデータを瞬時に同期させる際のボトルネックとなっている。
ゲームチェンジャーとしてのシリコンフォトニクス
シリコンフォトニクスは、シリコンチップ上にレーザーや光検出器などの光学素子を形成し、光信号を使ってデータを転送する技術である。
- 圧倒的な低消費電力: 光は電気抵抗による発熱がないため、データ転送にかかる電力を劇的に削減できる。
- 超広帯域・低遅延: 光ファイバー通信の技術をチップレベルに微細化することで、電気では不可能な速度でのデータ同期が可能になる。
GFによるAMF買収は、この「光の道」を製造するインフラを独占的に抑えにかかったことを意味する。
AI・量子コンピュータを巡る各社の動向
今回の買収は、NVIDIA、AMD、そして量子コンピュータ企業が描くロードマップと密接にリンクしている。
NVIDIAとAMDの「光」へのシフト
- NVIDIAの戦略: 次世代AIサーバーにおいて、GPU間の通信にシリコンフォトニクスを採用する計画（2026年以降のロードマップ）を明らかにしている。数百万基のGPUを連結する巨大クラスター「SuperPOD」を実現するには、光インターコネクトが不可欠であるためだ。
- AMDの追随: 台湾に約3億ドル（約450億円※2025年レート換算仮定）を投じてR&Dセンターを設立し、Enosemiを買収するなど、NVIDIAへの対抗策として光技術の取り込みを急いでいる。
GFがAMFを買収したことで、これらチップ設計企業（ファブレス）は、製造パートナーとしてGFへの依存度を高める可能性がある。特に、最先端の演算チップ（ロジック）はTSMCが製造し、それらを繋ぐ通信チップ（フォトニクス）はGFが製造するという「製造の分業体制」がより鮮明になるだろう。
量子コンピュータにおける決定的な役割
シリコンフォトニクスは量子コンピュータの実用化にも不可欠だ。
- 冷却問題の解決: 従来の量子コンピュータは絶対零度近くまで冷却する必要があったが、光量子方式であれば常温に近い環境での動作が期待できる。
- PsiQuantumとの連携: GFはすでに量子コンピュータ・スタートアップのPsiQuantumと提携し、量子チップの製造を支援している。AMFの技術資産は、この分野でのGFの優位性をさらに強固にする。
GlobalFoundriesが描く「脱・微細化競争」の勝算
かつてGFは7nm以下の微細化競争から撤退し、TSMCやSamsungとの「ナノメートル戦争」から降りた経緯がある。しかし、今回の買収はその戦略が「敗北」ではなく「転換」であったことを証明している。
「演算」から「接続」への価値移動
ムーアの法則が鈍化する中、コンピューティング性能の向上は「1つのチップを微細化すること」から「複数のチップを効率よく接続すること（パッケージング）」へとシフトしている。
GFは、最先端ロジック（演算）の製造はTSMCに譲りつつも、これからのAIシステムに不可欠なI/O（入出力）と通信のレイヤーを支配する戦略をとった。これは、ゴールドラッシュにおいて「金を掘る道具（ツルハシ）」を売るビジネスに近く、極めて堅実かつ高収益なポジションである。
地政学的リスクの分散とシンガポール
AMFがシンガポール企業であることも重要だ。米中対立が激化し、台湾有事のリスクが懸念される中、TSMC（台湾）への過度な集中はテックジャイアントにとってアキレス腱となっている。
「中立的」な立ち位置を維持しやすく、かつ高度な半導体エコシステムを持つシンガポールに製造拠点を強化することは、AppleやNVIDIAなどの顧客に対して「サプライチェーンの安全性（Resilience）」という強力な付加価値を提供することになる。
2026年、データセンターは「発光」する
この買収劇が示唆する未来は明確だ。2026年から2027年にかけて稼働するハイパースケールデータセンターでは、サーバーラックの背面に張り巡らされた無数の銅線ケーブルが姿を消し、代わりに光ファイバーがチップの直近まで引き込まれることになる（Co-Packaged Optics技術）。
現時点で、PCやスマートフォン（消費者向けデバイス）のマザーボードが光通信化されるわけではない。しかし、AIの推論処理を行うクラウド側の効率化は、我々が使うAIサービス（ChatGPTやGeminiなど）のレスポンス高速化と低コスト化に直結する。
GlobalFoundriesによるAMF買収は、半導体業界が「微細化」という単一の指標から、光技術やパッケージング技術を含む「総合的なシステム性能」の競争へと移行したことを象徴していると言えるだろう。
