半導体産業は現在、かつてない規模のスーパーサイクルの中にあり、供給網全体の再編を余儀なくされている。ファブレスメーカーからの設計要求は極度の複雑化をたどり、特にデータセンターやエンタープライズ向けのAIハードウェア需要が急増している。Intel、TSMC、Samsungといった主要ファウンドリは投資を急拡大させているが、製造キャパシティの制約は依然として解消されていない。新たな半導体製造工場（ファブ）の建設には、広大な土地の選定から莫大な資本投下、そして年単位の建設期間を要するため、物理的な供給力の拡大には構造的な限界が存在するからだ。

この物理的な制約に対し、オランダのASMLは、工場の物理的な面積を拡張するのではなく、単一装置あたりの「製造のスピード」を劇的に改善するアプローチを発表した。同社は、先端微細化の要である極端紫外線（EUV）リソグラフィ装置の心臓部となる光源パワーの出力を、現在の600Wから1,000W（1kW）まで安定して引き上げる技術的なブレークスルーを明らかにしたのだ。この進化は、2030年までにチップ生産能力を50%向上させるという野心的な数値を伴っており、AIチップ供給網の根本的なボトルネックを解消するための決定的な一打となる可能性を提示している。

AD

トロイアの木馬ではない、実用段階に達した1kWの光源出力

「これは手品のようなものではなく、私たちがごく短い時間だけ機能することを証明するようなものでもありません。顧客の元で見られるすべての要件を満たした上で、1,000Wを生成できるシステムなのです」

ASMLのEUV光源リードテクノロジストであるMichael Purvis氏のこの発言は、今回の発表が瞬間的な実験室レベルのデモンストレーションではなく、稼働時間や安定性を含む実際の量産ラインへの投入を見据えた実用段階の成果であることを鋭く示している。

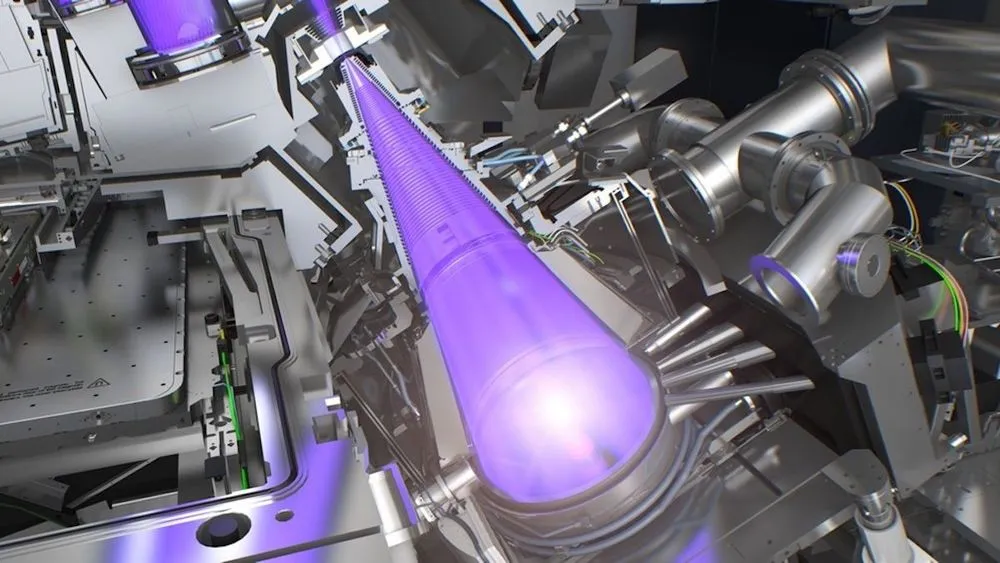

EUV光を発生させるプロセスは、人類が商業規模で制御可能な最も過酷な物理的環境の一つである。ASMLの現行システムでは、真空チャンバー内に溶融したスズ（tin）の液滴を毎秒数万回の頻度で射出し、そこに強力な二酸化炭素（CO2）レーザーを照射している。スズはレーザーのエネルギーエネルギーを受けて瞬時に太陽の表面より高温のプラズマ状態へ移行し、波長13.5ナノメートルのEUV光を放出する。この発生した深紫外光は、ドイツのCarl Zeiss AGが提供する極めて精密な多数の反射鏡を用いた光学系システムを通じて収集され、フォトレジストが塗布されたシリコンウェハーに微細な回路パターンとして焼き付けられる仕組みだ。

今回判明した出力向上の手法は、この複雑かつ極限のプロセスをさらに精緻化した結果である。具体的には、射出されるスズの液滴の数を毎秒約10万回へと倍増させると同時に、液滴をプラズマ化させるためのレーザーパルス照射を根本から見直した。従来の単一レーザーパルスによる成形から、2つのシェーピングレーザーパルスを用いた多段階照射へとプロセスを再構築したのである。この繊細なエネルギー制御と対象物の高頻度化により、プラズマからの光生成効率を飛躍的に高めることに成功し、これまでの限界とされた1,000Wという未踏の領域に到達した。

コロラド州立大学の教授であり、レーザー技術の研究室で複数のASMLの科学者を直に育成してきたJorge J. Rocca氏は、この成果の難度について「多岐にわたる技術を完全に掌握しなければならないため非常に困難だ。1キロワットの達成は驚くべき成果である」と評価している。プラズマの安定的制御、飛び散るスズのデブリ（破片）の真空チャンバー内からの確実な排気、および超高熱に耐えうる冷却メカニズムなど、無数の物理的課題を同時に解決しなければ成立しない技術だからである。

ウェハー処理能力（WPH）の飛躍的向上とファブ経済の転換

光源出力が600Wから1,000Wへと引き上げられる現象は、ファブリングの経済学に決定的な変化をもたらす。EUV光の強度が確保されれば、シリコンウェハー上のフォトレジストを十分に露光するのに必要な物理的な時間が短縮される。言い換えれば、「シャッタースピード」が劇的に速くなるのである。

ASMLのNXE EUVマシンライン担当エグゼクティブ・バイスプレジデントであるTeun van Goghによれば、現在の最新EUV装置は1時間あたり約220枚のシリコンウェハー（WPH: Wafers Per Hour）を処理するスループット能力を持つが、1,000W光源の導入により、2030年までに1時間あたり約330枚へと純増する見込みである。

チップ内部アーキテクチャの構成やダイサイズにもよるが、1枚のウェハーからは数十枚から数千枚の個別のプロセッサが切り出される。既存の生産ラインに高価な露光装置を無理に追加することなく、あるいは数億ドルを投じて巨大なクリーンルームを新設してインフラを拡張することなく、設備単体のスループット性能が50%増加する。これは、減価償却費や固定費の割合が圧倒的に高い最先端の半導体製造ビジネスにおいて、チップ単価の劇的な抑制を直接的に意味する。AIデータセンターの運用企業やLLMモデルの開発陣において、演算インフラの構築コスト低減が至上命題となる中、露光時間の短縮は、末端のテクノロジーエコシステム全体に利益をもたらす最も確実な変数である。

AD

多極化する次世代露光技術の競争と地政学的な文脈

この技術的飛躍の背景には、EUV技術を取り巻く環境が単なる一企業の技術開発の枠を超え、国家間のテクノロジー覇権争いの主戦場となっている事実がある。米国政府は党派を問わず、オランダ政府と緊密に協調してASMLの最先端リソグラフィ装置が中国に輸出されることを厳格に規制している。これを受けて中国側は、国内での代替露光技術の開発を巨大な国家プロジェクトとして猛烈な勢いで推進しており、自立したサプライチェーンの構築を図っている。

同時に、米国内部でも次世代リソグラフィ技術によるASMLへの下剋上を狙う動きが活発化している。独自の粒子加速器を利用して、ASMLが用いる波長よりもさらに短いX線を直接生成する新技術を開発するSubstrateや、同様の開発を進めるxLightなど、新興企業群が相次いで立ち上がっている。特にxLightは、ドナルド・トランプ（Donald Trump）政権から巨額の政府資金援助を獲得したとも報じられており、数億ドル規模の資金を背景に露光技術のパラダイムシフトを狙っている。

このような多極的な競争構造の中において、ASMLが「光源パワーの追求」という最も物理的ハードルが高く、基礎科学的研究の蓄積を要する分野で技術格差を拡大することは、自社の市場での圧倒的優位性と強固な参入障壁を持続させる戦略的防御線となる。たとえ中国の国営企業や米国の新興企業群が原理的に作動するEUV装置やX線露光装置を開発できたとしても、ASMLが提示する「1時間あたり330枚のウェハー処理」という圧倒的なスループットとコスト効率の土俵に乗ることができなければ、TSMCやIntelといった計算し尽くされた利益率を求める巨大ファウンドリの量産設備ラインとして採用される余地はないからである。

既存設備へのアップグレード可能性と1,500W超への道筋

今回発表された出力向上の技術は、実際のファブ環境への導入プロセスにおいても負担を軽減する実用的な設計が組み込まれる見通しだ。ASMLは通常、稼働中の顧客のファブに対して「Productivity Enhancement Packages（PEPs）」と呼ばれるアップグレードプログラムを提供している。これにより、工場内の装置全体を丸ごと入れ替えるダウンタイムのリスクを負うことなく、フィールドでの部分的な仕様のモジュール交換を可能にしている。過去のNXE:3400C/Dモデルなどの旧型機体に見られた熱排気限界の運用教訓を踏まえ、1,000Wの超高出力光は、次世代の高NA（高開口数）マシンであるEXE:5000/5200や現行のNXE:3800Eといった構成のシステムへ無理なく統合されると推測される。

さらに、この強力な光源アプローチは、1,000Wという現在の大台の先にも拡張の余地を残している。Michael Purvisは技術の将来性に関して、「1,500ワットへの合理的に明確な道筋が見えており、2,000ワットに到達できない根本的な理由はない」と断言しており、プラズマ形成とエネルギー変換のプロセス限界がまだまだ先にあることを明かしている。

半導体プロセスの世界において、回路線幅の極小化による歩留まり向上や配線遅延の壁が幾度となく指摘されるなか、今回のASMLによる光源出力1,000W化の発表は、製造現場が中長期的に直面する物理的・経済的な制約を、「光のエネルギー量」を直接的に倍増させるという最も純粋な出力の力で乗り越えようとする強硬なアプローチである。微細化技術競争の軸足は、いかに精密に線を描くかという技術と並行し、いかに速く、安価に、そして大量のシリコンに光を焼き付けるかという、新たな限界突破のフェーズへと完全に移行している。
