世界最大のテクノロジー見本市「CES 2026」の開幕を目前に控え、PCハードウェア業界、とりわけ熱設計（サーマルマネジメント）の分野で興味深い技術が発表されるようだ。
スペインと米国ニュージャージー州に拠点を置くディープテック企業「YPlasma」は、2026年1月7日（現地時間）、機械的な可動部品を一切持たない「ソリッドステート（半導体/固体）冷却」を用いたラップトップPCのプロトタイプを世界初公開すると発表した。
従来の「ファン（送風機）」という概念を根底から覆すこの技術は、「誘電体バリア放電（DBD：Dielectric Barrier Discharge）」という物理現象を応用し、プラズマの力で風を生み出す。YPlasmaが主張する「完全無音（17dBA）」かつ「厚さ200ミクロン」という驚異的なスペックは、ゲーミングノートPCやAIサーバーの設計思想を根本から書き換える可能性を秘めたものだ。
「回らないファン」の正体：DBDプラズマアクチュエータとは何か
私たちが普段耳にするPCの「ブォー」という騒音は、モーターで羽根を物理的に回転させ、空気をかき乱すことで発生する。対して、YPlasmaがCES 2026で披露する「Y-Flow」システムは、電気的な力だけで空気を動かすため、機械的な駆動音が一切存在しない。
核心技術：誘電体バリア放電（DBD）
この技術の核となるのは、「イオン風（Ionic Wind）」または「電気流体力学（EHD：Electrohydrodynamics）」と呼ばれる現象だ。YPlasmaのアプローチが画期的であるのは、従来のコロナ放電ではなく、誘電体バリア放電（DBD）を採用している点にある。
YPlasmaによると、その仕組みは以下の通りだ。

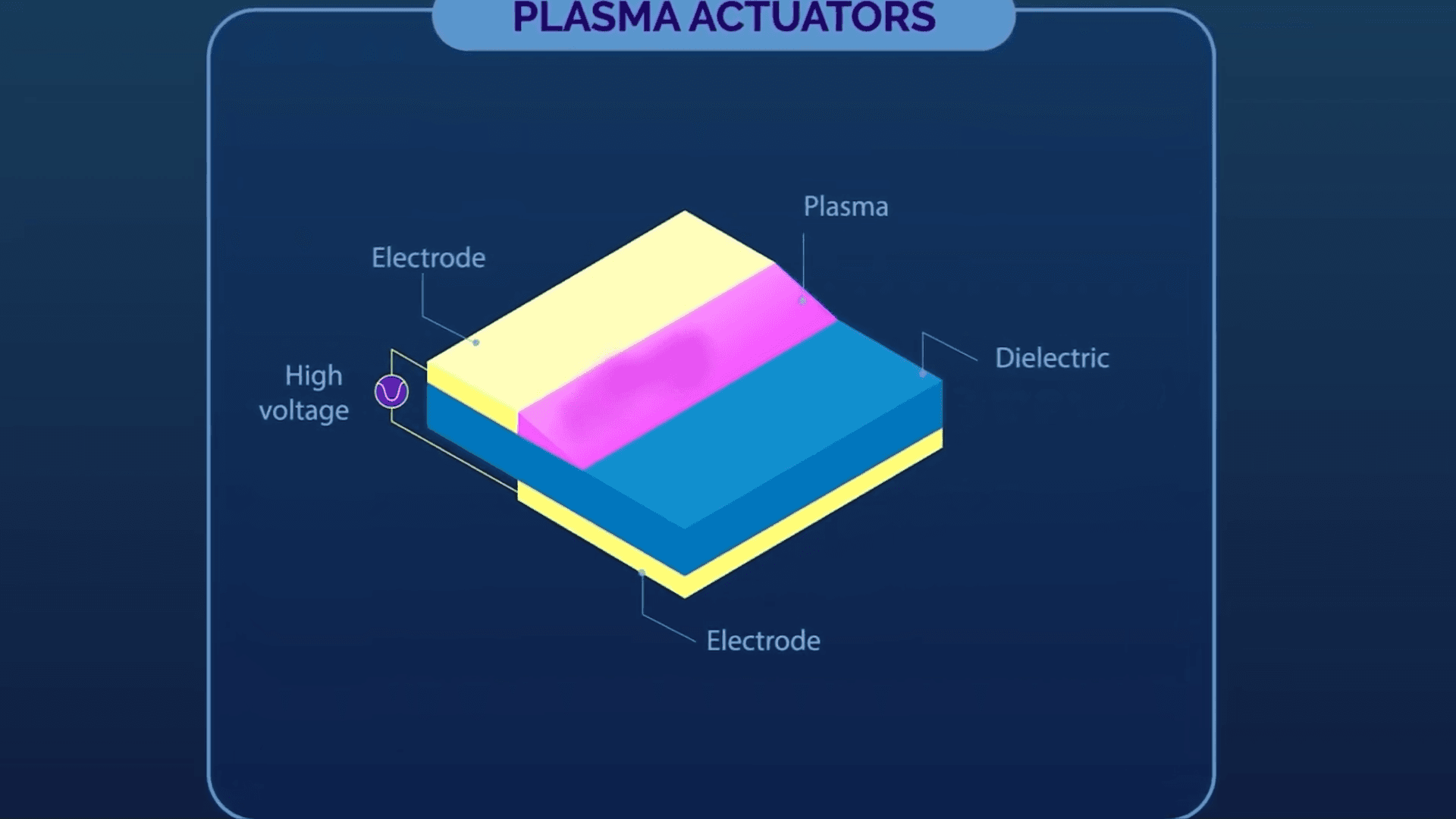

- 構造: 誘電体（絶縁層）を挟んで、露出した電極（エミッタ）と埋め込まれた電極（コレクタ）を配置する。
- プラズマ生成: 電極間に高電圧・低電流の交流（AC）信号を印加すると、露出電極付近の空気が電離し、低温プラズマが発生する。
- 運動量輸送: 生成されたイオンが電界によって加速され、周囲の中性空気分子と衝突する。この衝突の連鎖が「雪崩」のような空気の流れ（イオン風）を生み出し、物体表面に沿って高速な気流を発生させる。
なぜ「DBD」なのか？ コロナ放電との決別
「イオン風」による冷却自体は新しいアイデアではないが、これまで実用化には高い壁があった。それが「オゾンの発生」と「電極の劣化」だ。
YPlasmaによると、従来の単純なコロナ放電方式は、放電ニードルの先端が浸食されやすく（寿命が短い）、人体に有害なオゾンを多量に発生させるリスクがあった。しかし、YPlasmaのDBD方式は、誘電体バリアが放電を制限・制御することで以下のメリットを実現しているという。
- オゾンフリー: 有害な副生成物を抑制し、密閉空間での使用における安全性を確保。
- 高耐久性: 電極の「先端浸食」問題を回避し、デバイスの製品寿命を通じた信頼性を維持。
- 安全性: アーク放電のリスクを低減。
スペック詳細：数値が示す革新的な冷却性能
YPlasmaが公表したデータは、現在の熱設計エンジニアにとって夢のような数値が並んでいる。
| テクノロジー | 厚さ | 熱伝達率（W/m²·K） | 電力 | ノイズ |
|---|---|---|---|---|
| 従来のファン | 5～25mm | 30～150 | 1～5W | 30～50 dBA |
| コロナ放電 | 1～9mm | 40～180 | 0.1～3W | 30～40 dBA |
| ピエゾフロー | 2～7mm | 30～150 | 0.5～3W | 20～35 dBA |

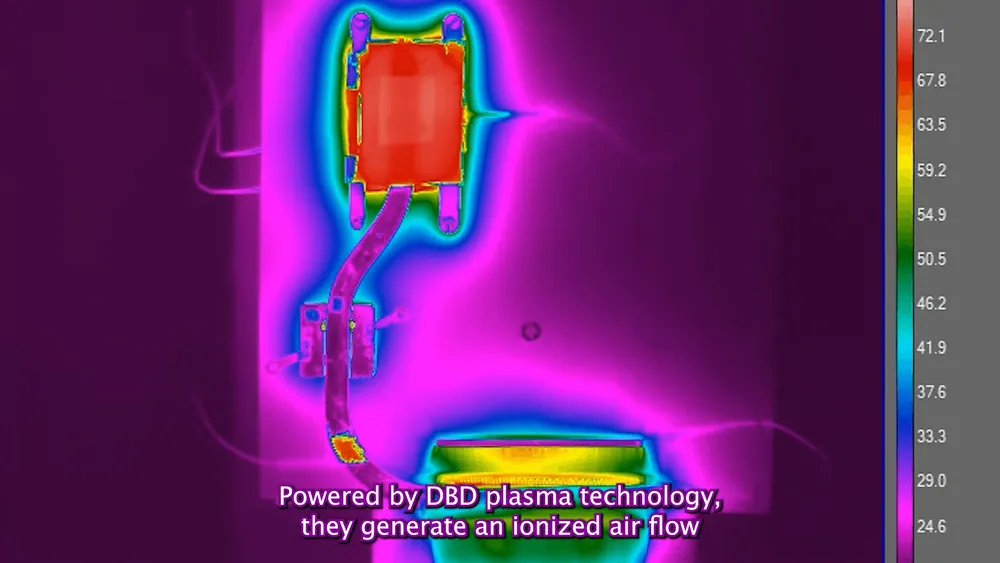

| Y-Flow (DBD) | 0.5～8mm | 50～300 | 0.1～2W | 30 dBA未満 |
フォームファクタの革新
最も衝撃的なのはその薄さだ。YPlasmaのアクチュエータはフィルム状であり、その厚さは最小で200ミクロン（0.2mm）、最大でも数ミリ程度である。
従来の冷却ファンは薄型ノートPC用でも5mm〜10mmの厚さが必要だったが、このフィルム状デバイスであれば、ヒートシンクの表面、筐体の内壁、あるいは基板上のコンポーネントの隙間に直接貼り付けることができる。これは、デバイスの「薄型化」だけでなく、空いたスペースにバッテリーを詰め込むなどの「高密度化」を可能にする。
冷却性能と静音性
- 騒音値: 17 dBA。これは「木の葉の触れ合う音」レベルであり、人間の耳には事実上「無音」と認識される。ゲーミングPCの高負荷時特有のジェットエンジンのような騒音から解放されることを意味する。
- 熱伝達率: 50〜300 W/m²·K。自然対流と比較して圧倒的に高く、小型ファンと同等以上の性能を謳う。
- 消費電力: 0.1W 〜 2W。システム全体の電力バジェットへの影響は極めて軽微である。
驚きの「加熱」機能
興味深いのは、YPlasmaの技術が「冷却」だけでなく「加熱」も可能であるという点だ。電界制御により、同じデバイスで防曇（アンチフォグ）や着氷防止（デアイシング）のためのマイルドな加熱を行える。これは、ラップトップだけでなく、車載センサーや屋外用ドローンのカメラなどへの応用を示唆している。
市場へのインパクト：CES 2026での実機デモが意味するもの
公開された画像にはAcer製のラップトップと思われる筐体が確認できる。これがAcerとの公式なパートナーシップによるものか、単なるデモ用の改造機かは現時点で不明だが、「実際に動作するプロトタイプ」がCESで公開される意味は大きい。
「ソリッドステート冷却戦争」の勃発
この分野には先行者がいる。Frore Systemsの「AirJet」だ。AirJetはすでにZOTACのミニPCなどで採用実績があり、振動する膜を用いて空気流を作り出すソリッドステート冷却チップである。
CES 2026は、「膜振動方式（AirJet）」vs「プラズマ気流方式（YPlasma）」という、次世代冷却技術の覇権争いの場となるだろう。YPlasmaの優位性は、チップ形状ではなく「フィルム形状」であることによる設置場所の柔軟性にあると考えられる。
AI時代が求める「第3の冷却」
現在、AI処理のローカル化（On-device AI）に伴い、ラップトップやエッジサーバーの発熱密度は上昇の一途をたどっている。YPlasmaはプレスリリースで、この技術を「電力消費の激しいAI向けサーバー」にも適用すると明言している。
ファンが設置できない狭小スペース（メモリバンクの隙間やVRM周り）に200ミクロンの冷却フィルムを貼ることで、ホットスポットをピンポイントで冷却できる能力は、データセンターの熱管理においてもゲームチェンジャーになり得る。
懸念点と課題
夢のような技術だが、手放しで称賛するには時期尚早な点も残る。情報を読み解くと、いくつかの技術的・実用的なハードルが見え隠れする。
高電圧とホコリの問題
プラズマ生成には数千ボルト（kV）オーダーの高電圧が必要となる。
- 安全性: ラップトップというユーザーの手元にあるデバイス内で高電圧を扱うことへの絶縁・安全対策は十分か？
- 静電気とホコリ: 帯電した表面はホコリ（Dust）を吸着しやすい性質を持つ。「可動部がないためホコリに強い」と謳われているが、電極部分への微細な粒子の蓄積が長期的な性能や安全性（ショートのリスク）にどう影響するかは、実環境での検証が待たれる。
本当に「メイン冷却」になり得るか？
公称されている熱除去能力が、TDP（熱設計電力）数百ワット級のハイエンドGPUを単独で冷却できるレベルにあるかは未知数だ。
筆者の予測では、当面の間は、メインの冷却はヒートパイプやベイパーチャンバー（あるいは薄型ファン）が担い、YPlasmaは「ファンの回転数を下げ、静音性を高めるための補助冷却（ハイブリッド構成）」、あるいは「超薄型モバイルノートPC等の低TDPデバイス」から導入が進むと考えられる。
熱設計のパラダイムシフトへ
YPlasmaがCES 2026で提示しようとしているのは、単なる新しい冷却パーツではない。それは、エレクトロニクス設計における「制約の解放」である。
「ファンが入らないから薄くできない」「ファンがうるさいから性能を絞る」――こうした従来のハードウェア設計の常識が、プラズマの青い光と共に過去のものになるかもしれない。
1月7日のライブデモで、その風がどれほどの熱を奪い去るのか。そして、懐疑的な視線を吹き飛ばすだけの実用性を示せるのか。ラスベガスのYPlasmaブースは注目を集めそうだ。
