2025年12月、英国グラスゴー大学（University of Glasgow）の研究チームが、次世代のエレクトロニクス産業における技術的ブレークスルーを達成した。彼らが開発したのは、99.97%という驚異的な効率で電磁波干渉（EMI）を遮断しながら、同時にガラスのような透明性と柔軟性を維持するという、相反する物理特性を両立させた新しいナノワイヤフィルムだ。
学術誌『ACS Nano』に発表されたこの成果は、5G/6G通信の普及やウェアラブルデバイス、体内埋め込み型医療機器の進化に伴い、深刻化する「目に見えないノイズ」の問題に対する決定的な解決策となる可能性を秘めたものだ。
不可能とされた「透明性と導電性」のトレードオフ
現代社会は、Wi-Fi、Bluetooth、5Gネットワークなど、目に見えない電磁波の海に沈んでいる。これらの信号は我々の生活を支える一方で、精密な電子機器にとっては致命的なノイズ（電磁波干渉：EMI）となり得る。特に、生命維持に関わる医療機器や、高速処理を行うAIチップにとって、外部からの電磁波ノイズは誤作動の直接的な原因となる。
従来、このノイズを防ぐための「シールド」には、厚い金属層が用いられてきた。金属は優れた導体であり、電磁波を反射・吸収する能力が高いからだ。しかし、ここには物理学的なジレンマが存在した。
- 金属板: 電磁波を完璧に防ぐが、光を通さない（不透明）。
- 従来の透明導電膜: 光を通すが、導電性が低く、遮蔽能力が不十分。
これまで、銀ナノワイヤ（AgNWs）を用いた透明シールドの研究は行われてきたが、ナノワイヤをランダムに配置する従来の手法では、十分な導電パスが形成されず、実用に耐えうる遮蔽性能を得ることは困難であった。グラスゴー大学のJames Watt School of Engineeringの研究チームが挑んだのは、この「透明であればノイズに弱い」という常識を覆すことであった。
ブレークスルーの核心：二段階の精密制御プロセス
研究チームを率いるHadi Heidari教授と筆頭著者のJungang Zhang氏らが開発したのは、ナノスケールの「整列」と「接合」を極めて高いレベルで制御する、全く新しい製造プロセスである。
この技術は、主に以下の2つの工程から成り立っている。

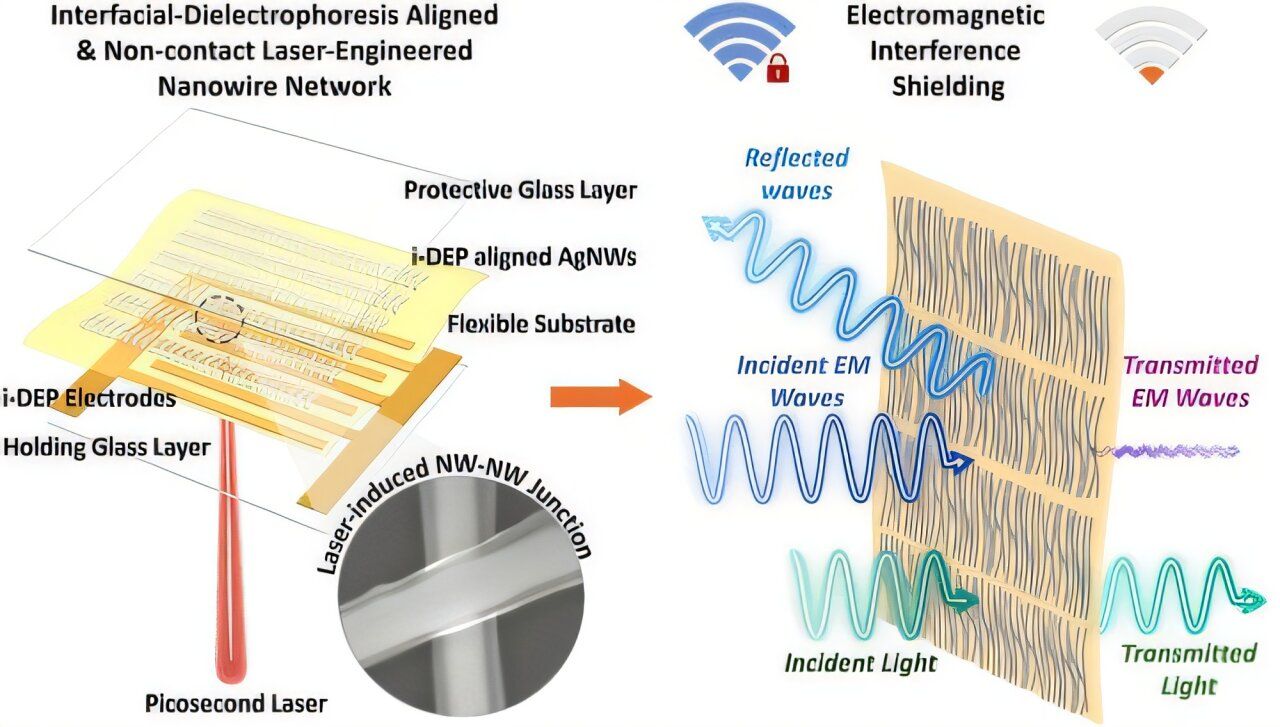

1. i-DEP：電界によるナノワイヤの「整列」
第一の革新は、界面誘電泳動（interfacial dielectrophoresis: i-DEP）と呼ばれる技術の応用である。
通常、溶液中の銀ナノワイヤを基板上に塗布すると、ワイヤは無秩序な「スパゲッティ」のようにランダムに堆積する。これに対しグラスゴー大学のチームは、ポリイミドという柔軟な透明ポリマー基板の裏側に電極を配置し、そこに交流電圧を印加することで特殊な電界を生成した。
- 誘電泳動の原理: 不均一な電界の中に置かれた粒子（ここでは銀ナノワイヤ）には、力が働く。この力を利用し、ナノワイヤをまるで兵隊が行進するかのように、一方向に整然と並べることに成功した。
- 静電容量結合ネットワーク: 論文によると、単に並べるだけではない。ナノワイヤ同士の間に意図的に微細な「ギャップ（隙間）」を作ることで、この隙間が微小なコンデンサ（キャパシタ）として機能するように設計されている。
この「整列したナノワイヤ」と「微細なギャップ」の構造は、到来する電磁波に対して容量結合型ワイヤ間ネットワーク（capacitively-coupled interwire network）として振る舞い、電界の局所的な結合を強化することで、ランダムな配置に比べて飛躍的に高い遮蔽効果を生み出す。
2. ピコ秒レーザーによる「ナノ溶接」
第二の革新は、整列させたナノワイヤに対するピコ秒レーザー（picosecond laser）を用いた後処理である。
i-DEPで整列させただけでは、ナノワイヤ同士の接触は物理的に触れているだけであり、電気的な接続は弱い。また、ナノワイヤの表面は製造過程で使用されるPVP（ポリビニルピロリドン）という絶縁性のポリマーで覆われているため、これが抵抗となり導電性を下げていた。
そこで研究チームは、1兆分の1秒（ピコ秒）単位の超短パルスレーザーを照射する技術を適用した。
- 絶縁膜の除去: レーザーのエネルギーが、ナノワイヤ表面の絶縁性PVP層を瞬時に蒸発・除去する。
- コールドウェルディング: 基板であるプラスチック（ポリイミド）を溶かすことなく、ナノワイヤ同士の接点（ジャンクション）のみを局所的に加熱・溶融させ、強固に結合させる。
このプロセスにより、電気抵抗は処理前から約46分の1（1682 Ω/sqから37 Ω/sq）に激減した。さらに、光を散乱させる不純物が除去されたことで、光学的透明度も約10%向上するという、一石二鳥の効果が得られたのである。
圧倒的な性能指標：数値が語る革新性
この新しいプロセスによって生成されたフィルムは、驚くべき性能数値を記録している。ACS Nanoに掲載された論文データに基づき、その主要な指標を整理する。
- 電磁波遮蔽性能（SE）: 2.2 GHz〜6 GHzの周波数帯域において35dB以上を達成。これは、入射する電磁波エネルギーの99.97%以上を遮断していることを意味する。
- 比較優位性: ランダムに配置された銀ナノワイヤフィルムと比較して、1000倍以上の遮蔽性能向上を実現した。
- 光透過率: 83%という高い透明度を維持している。これはディスプレイの画質を損なわないレベルである。
- 極薄の構造: フィルム全体の厚さはわずか5.1マイクロメートル。人間の髪の毛の約10分の1以下の薄さである。
Heidari教授は、「我々が開発した技術による電磁波遮蔽性能は、非整列のナノワイヤに比べて1000倍以上の向上を示しました。これは初めての快挙です」と述べている。
科学的・産業的意義：既存の限界を超えて
この発見が科学的、そして産業的に極めて重要である理由は、主に以下の3点に集約される。
1. 理論的限界の突破
これまで材料科学の分野では、導電性（電気を通す力）と透過性（光を通す力）はトレードオフの関係にあるとされてきた。導電性を高めるために導電物質を増やせば、必然的に光は遮られるからだ。しかし、今回の研究は「物質の量」ではなく「構造の制御（整列と接合）」によって導電性と遮蔽性を劇的に向上させることで、透過性を犠牲にすることなくこのジレンマを解消した。これは材料設計におけるパラダイムシフトである。
2. スケーラビリティ（拡張性）
多くのナノテクノロジーは、実験室レベルでは成功しても、大量生産の段階で壁にぶつかる。しかし、今回の手法は極めて実用的だ。研究チームはすでに40cm x 80cmという大型のフィルム作成に成功している。従来のクリーンルームでのフォトリソグラフィのような高コストでサイズ制限のあるプロセスとは異なり、i-DEPとレーザー処理はロール・ツー・ロール方式などの工業的な大量生産ラインに組み込みやすい特性を持っている。
3. 次世代デバイスへの応用
この技術は、以下のような分野で即座に応用が期待される。
- フレキシブルディスプレイ: 折りたたみスマホや、丸めて持ち運べるスクリーンのノイズ対策。
- 医療用インプラント: ペースメーカーや脳波センサーなど、体内深くで微弱な信号を扱う機器を、外部の電磁波から守りつつ、生体観察のための透明性を確保する。
- 6G通信・スマートグラス: アンテナや回路が密集するデバイスにおいて、相互干渉（クロストーク）を防ぎ、通信純度を保つ。
透明な「鎧」が拓く未来
グラスゴー大学の研究チームが示したのは、単なる新しいフィルムの開発ではない。それは、ナノスケールの物質を意のままに操り、光と電気の振る舞いを再定義できるという証明である。
「透明で、曲げられ、かつ鉄壁の防御を誇る」このマテリアルは、我々の身の回りにある電子機器のデザインを根本から変える可能性がある。重くて黒い金属のケースから解放された未来のデバイスは、より薄く、より美しく、そして電磁波の嵐の中でも正確に動作する信頼性を手に入れることになるだろう。
