PCが1,000倍高速化する？ノースイースタン大の量子材料に関する画期的発見がシリコンの限界を突き破る

PC処理の「待ち時間」という概念が、過去のものになるかもしれない。ノースイースタン大学の研究チームが、電子機器を現在の1,000倍以上も高速化しうる、画期的な量子材料の制御技術を確立した。シリコン半導体が築いてきた時代の、その先にある「テラヘルツ」の世界。その扉を開く鍵は、「1T-TaS₂」という奇妙な名前を持つ物質に隠されていた。この発見は、学術誌『Nature Physics』に掲載され、世界中の研究者に衝撃を与えている。

シリコンの限界が生んだ渇望、そして「魔法の石」の登場

我々が日常的に使うスマートフォンやPC。その心臓部であるプロセッサは、長年にわたり「シリコン」という材料で作られてきた。半導体の集積密度が1年半～2年で2倍になるという「ムーアの法則」に後押しされ、シリコン技術は驚異的な進歩を遂げ、現代の情報化社会を支えてきた。

しかし、その進歩にも物理的な限界が見え始めている。回路の線幅が原子数個分にまで迫るナノメートルの世界では、電子が壁をすり抜けてしまう「量子トンネル効果」によるリーク電流や、密集による発熱問題が深刻化。もはや、従来のシリコーン技術の延長線上だけでは、飛躍的な性能向上は望めない――。科学者たちは、この「シリコンの壁」を突破するための新たなパラダイムを渇望してきた。

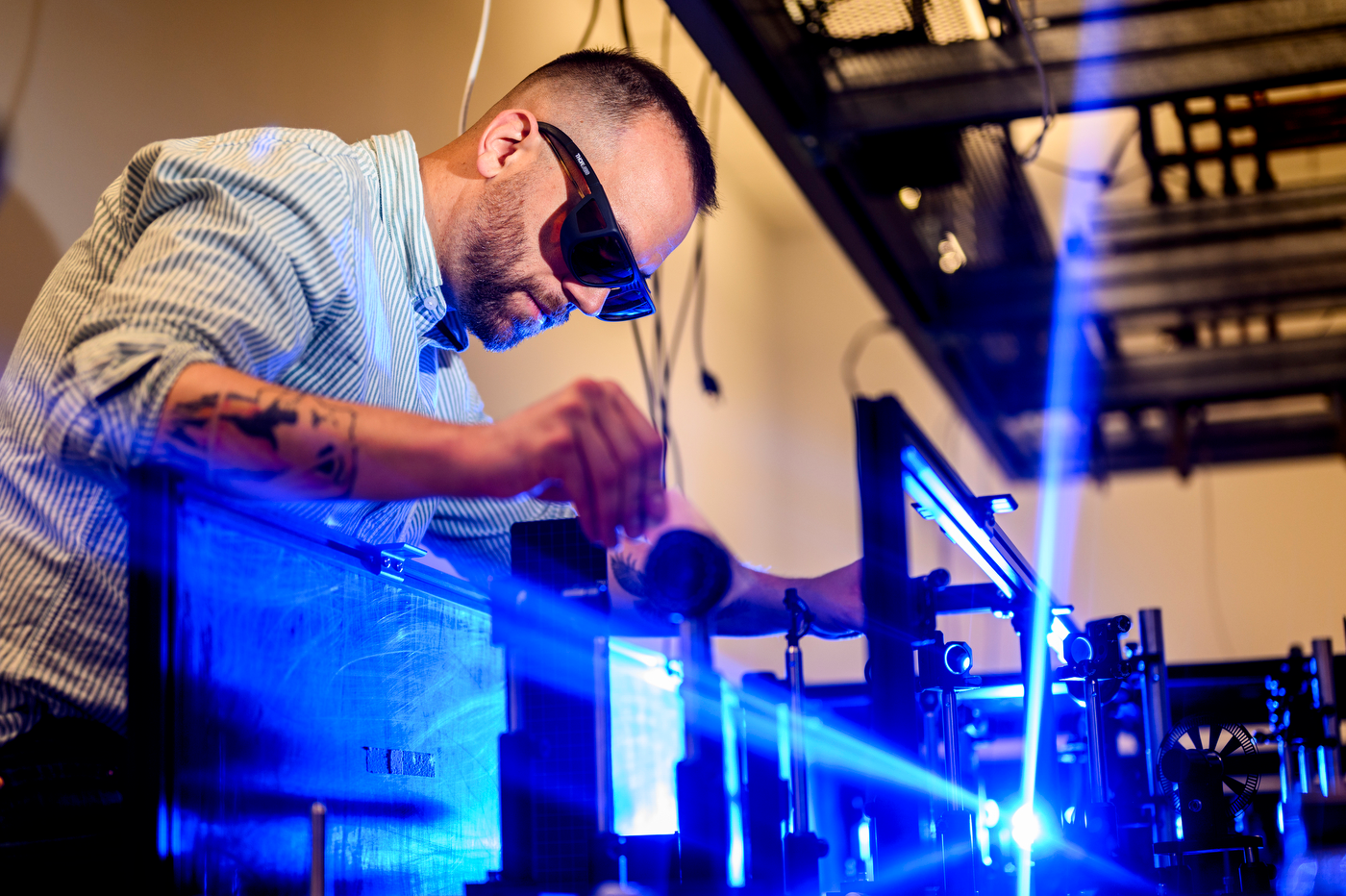

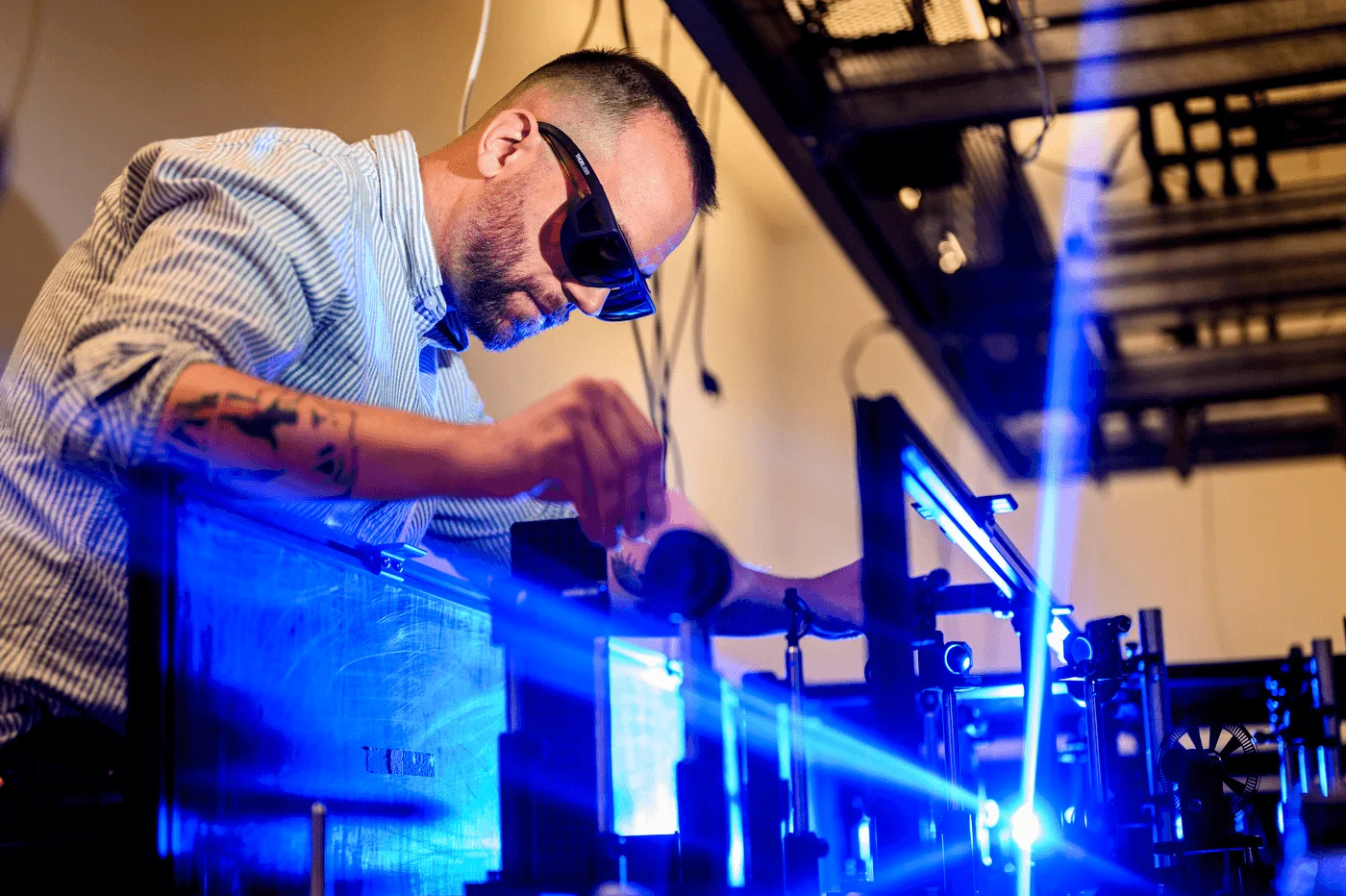

その答えの一つとなる可能性を秘めているのが、ノースイースタン大学のAlberto de la Torre助教らが研究を進める「量子材料」だ。中でも、今回注目されたのが1T-TaS₂（タンタル二硫化物）である。

この物質は、原子が層状に重なったサンドイッチのような構造を持ち、温度などの外部環境に応じて電子の状態が劇的に変化する「電荷密度波（CDW）」という特異な性質を示す。de la Torre氏らのチームは、「熱クエンチング」と呼ばれる、金属の焼入れにも似た制御された加熱・冷却プロセスを用いることで、この1T-TaS₂の性質を自在に操ることに成功したのだ。

具体的には、電流を全く通さない「絶縁体」の状態と、電気をよく通す「金属（導体）」の状態とを、意のままに、かつ瞬時に切り替えることが可能になった。これは、コンピュータが情報を処理する基本単位である「0」と「1」を、単一の物質で実現できることを意味する。

ギガヘルツからテラヘルツへ：1,000倍という速度の正体

この技術がなぜ「1,000倍高速化」に繋がるのか。それは、プロセッサの性能指標である「クロック周波数」に関係している。

現在の高性能プロセッサは、ギガヘルツ（GHz）単位で動作する。これは1秒間に数十億回のオン・オフ切り替え（計算）を行っていることに相当する。しかし、今回の発見がもたらす切り替え速度は、その遥か上、テラヘルツ（THz）領域に達するポテンシャルを持つ。1テラヘルツは1ギガヘルツの1,000倍、つまり1秒間に1兆回の計算が可能になる世界だ。

ノースイースタン大学のGregory Fiete教授は、「光よりも速いものはない。我々は、物理学的に許されるほぼ最速のスピードで、光を使って物質の特性を制御しているのです」と語る。この発見は、電子機器の「頭脳の回転速度」を、根本から覆す可能性を秘めているのである。

なぜこの発見は「ゲームチェンジャー」なのか

1T-TaS₂を用いたスイッチングの試みは、これまでにも存在した。しかし、今回の発見が画期的と呼ばれる理由は、過去の研究が抱えていた二つの大きな壁を打ち破った点にある。

課題だった「極低温の壁」をついに突破

一つ目の壁は「温度」だ。これまで、1T-TaS₂を特殊な金属状態（論文では「隠れた金属状態」と呼ばれる）にするには、液体ヘリウムなどで冷却する極低温（約-269℃）が必要だった。これでは大規模な冷却設備が不可欠であり、スマートフォンやノートPCへの応用は夢のまた夢であった。

しかし、de la Torre氏らの「熱クエンチング」技術は、この状態を約-63℃（210K）という、はるかに「実用的な」温度で安定させることに成功した。もちろん、まだ家庭用の冷凍庫のような低温環境ではあるが、極低温の世界から見れば、これは驚異的な進歩だ。高価で大掛かりな冷却システムが不要になる道筋が見えたことは、デバイス化への大きな一歩と言える。

「一瞬」から「数ヶ月」へ：記憶できる量子材料の誕生

二つ目の、そしてより決定的なブレークスルーは「安定性」だ。

従来のレーザーパルスを用いた手法では、この特殊な金属状態はマイクロ秒（100万分の1秒）や、それ以下のごくわずかな時間しか維持できなかった。これでは、現象としては興味深くとも、情報を記録・保持するデバイスとしては機能しない。

ところが、今回の研究では、作り出された金属状態が数ヶ月間にわたって安定して維持されることが確認された。これは、単なる一過性の物理現象から、情報を「記憶」できる不揮発性メモリの素子へと、この材料が進化を遂げたことを意味する。一瞬で状態を書き換え、その状態を長期間保持できる。これは、まさに次世代のプロセッサやメモリに求められる理想的な特性なのだ。

実用化への冷静な視点

この発見が持つポテンシャルは計り知れない。しかし、この「魔法の石」が我々のポケットに入るまでには、まだいくつもの高いハードルが存在する。

残された技術的ハードル

ナノスケールでの再現性: 今回の実験は、比較的大きな「バルク結晶」で行われた。これを実際のチップに搭載するためには、ナノメートル単位まで薄膜化する必要がある。その極小スケールでも、今回発見された特性が維持されるのか、検証はこれからだ。
耐久性と発熱: 1秒間に1兆回という超高速スイッチングを繰り返した際の材料の劣化、そしてその際に発生するジュール熱の問題は避けて通れない。意図しない発熱が、せっかく制御した状態を破壊してしまう可能性もある。
大規模製造プロセスの確立: 研究室レベルの成功と、工業製品としての量産との間には大きな隔たりがある。高品質な1T-TaS₂を低コストで安定的に製造する技術の確立が不可欠となる。
既存技術との融合: 全く新しい材料を、既存の半導体製造プロセス（CMOS）とどう結びつけ、一つのチップとして統合していくのか。インターフェースの設計も大きな課題となるだろう。

それでも夢は広がる：テラヘルツ時代がもたらす未来

これらの課題は決して簡単なものではない。しかし、もし乗り越えることができたなら、我々の社会は根底から変わるだろう。

超知能AIの実現: 大規模言語モデルや複雑な科学シミュレーションを、デスクトップPCで瞬時に実行できる時代が来るかもしれない。
完全な仮想現実: 現実と区別のつかない高精細なメタバース空間をリアルタイムで構築し、体験することが可能になる。
省エネルギー社会: 現在、世界の電力の少なからぬ割合を消費しているデータセンター。そのエネルギー効率を劇的に改善し、環境負荷を大幅に低減できる。

この技術は、単に「速くなる」だけではない。これまで計算能力の限界で不可能だったことが可能になり、全く新しいアプリケーションやサービスが生まれる土壌となるのだ。

情報革命の新たな地平線

シリコンを基盤とする半導体技術は、20世紀後半からの情報化社会を牽引してきた。しかし、その微細化による進歩は物理的な限界に直面しており、新たな技術パラダイムの登場が長らく待たれていた。この状況下において、ノースイースタン大学が示した1T-TaS₂の制御技術は、単なる既存技術の延長線上にある性能向上とは一線を画すものだ。

この発見の核心は、電子機器の動作速度の飛躍的な向上に留まらない。むしろ、情報処理の「質」そのものを変革する可能性を秘めている点に、より深い意義がある。これまで計算能力の制約から困難、あるいは不可能とされてきた複雑な科学シミュレーション――例えば、創薬におけるタンパク質の精密な構造解析や、気候変動の長期的な高精度予測、未知の新素材探索といった分野――への応用が現実的な視野に入る。これは、単一材料でスイッチングとメモリの機能を両立させうる、全く新しいデバイスアーキテクチャへの道筋を示すものだ。

もちろん、この技術が直ちに我々の生活を変えるわけではない。研究室レベルの成功から、実際のチップとして量産され、社会に普及するまでには、解決すべき技術的・経済的課題が山積している。ナノメートルスケールでの特性維持、長期的な動作信頼性の確保、そして低コストな製造プロセスの確立など、一つ一つが大きなハードルであることに変わりはない。

それでもなお、今回の発見が持つ重要性は揺るがない。シリコン技術が成熟期を迎える中で、量子材料という新たな選択肢が、次世代コンピューティングの有力な候補として具体的な可能性を示したからだ。この流れが加速すれば、情報技術は新たな段階へと移行するだろう。今回の研究成果は、その壮大な技術革新の序章を告げる、確かな一歩なのだ。
