1969年7月、アポロ11号が静かの海から持ち帰った21.6キログラムの岩石と微細な表土は、月面が太陽風に直接さらされ続けてきた歴史を物語っていた。大気も固有の全球磁場も持たない月面では、太陽から吹き付ける高エネルギー粒子が鉱物の表面を絶え間なく叩き、結晶格子を破壊しながら自らをその傷口に閉じ込めていく。
半世紀以上を経て、この気の遠くなるような宇宙風化の過程を実験室の真空容器内で短時間で再現しようとする試みが本格化している。宇宙資源開発のスタートアップ企業である米Interluneは2026年8月26日、地上で調製したチタン鉄鉱（イルメナイト）の模擬微粒子にヘリウムイオンを人工的に照射・注入し、アポロ計画で採取された本物の月面土壌に近い熱放出挙動を示すガス含有模擬土の合成に成功したと発表した。
同社の発表によれば、本来なら月面で約1万5000年の歳月をかけて蓄積される太陽風の照射線量を、高真空チャンバーを用いた約4時間のプラズマ照射プロセスによって再現したという。ただし、今回の発表は企業による技術実証のプレスリリースであり、独立した査読付き学術論文として発表されたものではない。以下では、この技術が持つ工学的意義を客観的に評価するとともに、過去の学術研究との比較や残された科学的・技術的課題を整理する。
太陽風が刻む1万5000年の傷跡とチタン鉄鉱の役割
月の表面を覆う砂状の堆積物であるレゴリスには、太陽風に由来する揮発性物質が豊富に含まれている。アポロ11号が持ち帰った土壌のバルク分析により、月面におけるヘリウムなどの希ガス吸着は太陽風粒子の直接注入が主たる供給源であることが実証された。
太陽風に含まれるイオンは数十キロ電子ボルト（keV）程度の比較的低いエネルギーで月面に衝突するため、鉱物粒子の深部まで到達することはなく、表面から数十ナノメートルの極めて浅い領域に侵入する。この絶え間ない粒子衝突は、整然と並んでいた鉱物の結晶格子を破壊し、粒子の外縁部に非晶質（アモルファス）な変成層、いわゆるリム（rim）を形成する。この微小な格子欠陥の内部に、衝突したヘリウムや水素などの気体原子が物理的・化学的に閉じ込められる。
月面を構成する鉱物の中でも、チタンと鉄の複合酸化物であるチタン鉄鉱（）は、斜長石や輝石、カンラン石といった他の主要鉱物に比べてヘリウムを保持する能力が高い。InterluneのチーフサイエンティストであるElizabeth Frankらの研究（2025年の第56回月惑星科学会議での発表アブストラクト）でも整理されているように、月面土壌中のヘリウム3含有量は、チタン鉄鉱の存在比率、レゴリスの成熟度（値）、そして粒子径の細かさ（20マイクロメートル未満）と強い正の相関を示す。
また、Wielerらが1993年に地球物理学研究誌『Journal of Geophysical Research』に発表した閉鎖系ステップエッチング法による分析（DOI: 10.1029/93JE01460）では、チタン鉄鉱の最外層に捕獲されたヘリウム、ネオン、アルゴンなどの太陽風希ガスが、同位体分別をほとんど起こさずに保持されていることが示されている。つまり、月面でガス資源を採取しようとする場合、チタン鉄鉱を多く含む玄武岩質の海（mare）領域が有力な標的となる。
太陽風による注入の基本構造を整理すると、衝突エネルギー数十keVのヘリウムイオンや水素イオンが粒子の最外層数十ナノメートルに突入し、格子欠陥を形成してその内部に気体原子が捕獲される。一方で、その深部にあるチタン鉄鉱の母材内部は規則正しい結晶格子を保ったまま未損傷の領域として残る。
真空チャンバー内における4時間のプラズマ加速照射
月面で資源抽出を行うためのハードウェアを地球上で開発するにあたり、大きな障害となってきたのが試験用材料の不足である。アポロ計画で地球に持ち帰られた本物の月面試料は総量約382キログラムであり、その大半は非破壊分析のために厳重に保管され、大型の抽出機械に投入して消費するような試験には使用できない。
一方で、地球上の岩石を粉砕して作られる標準的な月面レゴリス模擬土（シミュラント）は、粒径分布や鉱物組成を模倣しているものの、太陽風に曝露された履歴を持たないため、肝心の揮発性気体を含んでいない。気体を含まない砂で抽出機の実験を行っても、気体が設計通りに分離・回収できるかを検証することは原理的に不可能だった。
Interluneはこの課題に対処するため、地球上の実験室でチタン鉄鉱に人工的な放射線損傷を与え、ガスを閉じ込める手法を構築した。

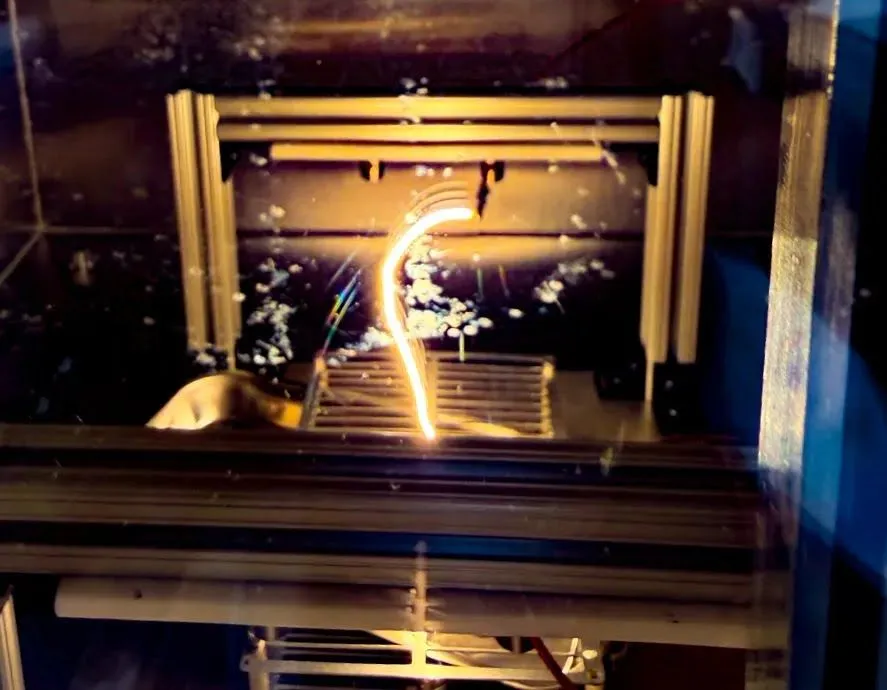

同社が公開したプロセスでは、まず高真空チャンバー内に設置された加熱フィラメントからの熱電子放出を利用してヘリウムガスを電離し、高密度のプラズマを生成する。次に、生成されたヘリウムイオンを電界によって加速し、太陽風と同等のエネルギー領域でチタン鉄鉱の模擬微粒子に向けて直接照射する。
この照射によって鉱物粒子の外縁部に人工的な微小格子欠陥を生成させ、ヘリウムイオンをその欠陥内部へと打ち込む。同社の試算によると、この照射装置は自然界の太陽風曝露速度に比べて約3200万倍の速さでイオンを供給しており、計算上、約1万5000年分の月面曝露に相当するフルエンス（積算照射量）を約4時間で達成できるとしている。ただし、比較元・比較先のフルエンスの絶対値は、確認できた公表資料では示されていない。
製造と検証の手順は明快である。まず加熱フィラメントからの電子放出でヘリウムを電離してプラズマを生成し、太陽風相当の運動エネルギーでチタン鉄鉱微粒子へ照射する。続いて鉱物表面に人工欠陥を形成してヘリウム原子を内部に定着させ、真空加熱と質量分析計により300℃から800℃での脱離を確認する。最後にガス保持チタン鉄鉱を他の地上鉱物と混合することで、月面各地の土壌特性を再現する。
注入が正しく行われたかを確認するため、同社は処理後のチタン鉄鉱を真空チャンバー内で段階的に加熱し、脱離してくる気体を四重極質量分析計で測定した。その結果、ヘリウムはおよそ300℃から800℃の温度範囲で段階的に放出されることが確認された。この熱放出温度プロファイルは、1970年代にアポロ計画の月面土壌試料を用いて得られた熱脱離実験のデータと整合している。
同社はこのガス保持チタン鉄鉱を他の地上産鉱物と調合することで、グラム単位からキログラム単位まで、特定の月面着陸地点の特性に応じたガス含有模擬土を製造できる体制を整えたとしている。
先行研究との比較と技術的な境界条件
実験室でイオンビームを用いて鉱物や模擬土に希ガスを注入する試みは、過去数十年にわたり学術界で宇宙風化のメカニズム解明や太陽系初期の環境復元を目的として断続的に行われてきた。
ウィスコンシン大学マディソン校の核融合技術研究所（Fusion Technology Institute）に設置された太陽風注入装置「SWIM（Solar Wind Implanter）」を用いた先行研究では、標準的な月面レゴリス模擬土であるJSC-1Aに対してヘリウムイオンの注入実験が行われ、アポロ11号試料に類似した熱放出パターンが得られることが報告されている。また、2011年に中国の研究チームが学術誌『Journal of Environmental Sciences』に発表した研究では、50 keVのエネルギーでヘリウム4イオンを結晶チタン鉄鉱および月面模擬土に照射し、その脱離特性が調査されている。この中国の研究では、全体的な放出曲線の形状は月面土壌と一致したものの、ピーク温度が本物の月面土壌よりもわずかに低温側にシフトすることが観察され、自然界における長期的な熱拡散や再トラップ効果の違いが指摘されていた。
さらに近年では、Trivediらが2026年に『The Planetary Science Journal』に発表した査読付き論文（DOI: 10.3847/PSJ/ae6074）において、重水素イオンを用いた合成太陽風照射により、チタン鉄鉱の表面に月面特有のアモルファスリムを再現する詳細な結晶学的・微細構造解析が報告されている。
| 研究主体・グループ | 発表年 | 対象材料 | 照射イオン種と条件 | 主な検証手法 | 査読の有無 | 主たる目的 |
|---|---|---|---|---|---|---|
| ウィスコンシン大学 (SWIM) | 2000年代 | JSC-1A 模擬土 | ヘリウムイオン (keV帯) | 昇温脱離ガス分析 | 学会紀要等 | 模擬土へのガス保持特性の基礎評価 |
| 中国研究チーム | 2011年 | 結晶チタン鉄鉱、模擬土 | (50 keV) | 熱分解質量分析 | あり (J. Environ. Sci.) | 照射欠陥とヘリウム拡散挙動の解明 |
| Trivedi et al. | 2026年 | チタン鉄鉱単結晶 | 重水素イオンビーム | 透過型電子顕微鏡 (TEM) 等 | あり (Planet. Sci. J.) | 太陽風風化による変成リム形成の解明 |
| Interlune（本発表） | 2026年 | チタン鉄鉱模擬微粒子 | ヘリウムプラズマ加速 | 昇温質量分析 (300〜800℃) | なし (企業発表) | 資源採取装置試験用シミュラントの製造 |
過去の学術的蓄積を踏まえると、Interluneの取り組みの新規性は原理の発見にあるのではなく、資源採取装置の試験材料として一定のまとまった量を供給可能な製造技術としてパッケージ化した点にあると位置づけられる。
しかし、今回の発表内容を精査すると、いくつかの重要な留保事項が存在する。
実証に使用された気体はヘリウム4（）であり、将来的な商用採掘の主目標とされる希少同位体のヘリウム3（）ではない。同社は過去の文献（Kuhlmanらによる1998年の研究など）を引用し、ヘリウム4とヘリウム3は鉱物内における拡散特性がほぼ同一であるためヘリウム4による検証で工学的には十分であると説明している。同位体効果による拡散係数のわずかな差を除けば物理的推論として理解できるが、実証実験自体でヘリウム3の回収が直接示されたわけではない。
また、妥当性確認（バリデーション）の基準が300℃から800℃での熱放出プロファイルの一致に限られている点も留意が必要だ。熱放出温度の一致は、ガスが一定の結合エネルギーを持つ欠陥内に捕獲されたことを示す必要条件ではあるものの、十分条件ではない。実際の月面土壌では、太陽風だけでなく微小隕石の衝突溶融による凝集粒子（アグリチネート）の形成や、ナノ相金属鉄（）の析出など、複雑な環境変化が同時に起きている。実験室の短時間照射で作られた人工欠陥が、注入深さの分布、欠陥密度の微細構造、あるいは共存鉱物との界面挙動において、本物の月面レゴリスを忠実に再現できているかは、透過型電子顕微鏡（TEM）などによる詳細な構造観察を経なければ確定的な判断は下せない。
月面資源開発が直面するエネルギーの壁
Interluneがガス含有模擬土の自社製造を進める背景には、同社が開発する月面抽出装置「ハーベスティング・システム（Harvesting System）」の独自の設計思想がある。
これまで提案されてきた月面からの揮発性ガス抽出技術の多くは、採取したレゴリス全体を太陽炉や電気ヒーターによって約800℃から1000℃の高熱に加熱する「熱抽出法」を基本としていた。しかし、レゴリスは熱伝導率が低く、大量の砂を均一に1000℃近くまで加熱するには膨大な電力を必要とする。輸送できる質量と利用可能な電力が制限される月面環境において、メガワット級の電力を熱源として消費することは装置の巨大化を招く要因となっていた。
これに対し、Interluneが提唱しているのは、高熱による全量加熱を避け、機械的な力学処理（摩耗・破砕・攪拌など）を主体として鉱物最表面の変成層からガスを遊離させる「機械的抽出アプローチ」である。
太陽風によって注入された気体は粒子の最外層数十ナノメートルに偏在しているため、粒子全体を芯まで加熱しなくても、表面の脆化層を効率的に破壊・刺激できればガスを取り出すことができるという物理的描像に基づいている。同社はこの機械的手法により、従来の全量加熱方式と比較して消費電力を最大で10分の1に削減できると設計目標を掲げている。ただし、比較する方式ごとの消費電力の絶対値は確認できた公表資料では示されておらず、この10倍のエネルギー効率という数値は同社の設計目標値であって、月面環境を模した独立の検証試験によって裏付けられたデータではない。
機械的抽出システムが実際に機能するかを地上で検証するためには、粒子表面に適切な応力と熱が加わった際に、設計通りの気体が放出されるかを測定しなければならない。ガスを含まない従来の模擬土ではこの検証が行えないため、ガスを注入した模擬土の確保が同社のハードウェア開発における重要課題となっていた。
Interluneはこの研究開発を前進させるため、テキサス州ヒューストンのNASAジョンソン宇宙センター近郊に「インタールーン研究研究所（Interlune Research Lab: IRL）」を設立した。テキサス宇宙委員会（Texas Space Commission）は同社に対し、宇宙探査・航空研究基金（SEARF）を通じて最大484万ドルの助成金を交付することを決定している（助成期間は2028年2月29日まで）。同社はこれまで1800万ドルのシード資金を調達しており、製造した模擬土や試験受託サービスを他の宇宙機関や民間企業へ提供する事業構想も示している。
科学的未解明点と2027年実証ミッションへの展望
地上での模擬土合成技術が前進したとはいえ、月面資源利用の実現に向けては科学的・工学的な不確実性が残されている。
同社は今後の開発ステップとして、ヘリウムとともに水素を注入するプロセスの導入を計画している。太陽風の主成分である水素イオン（陽子）は、チタン鉄鉱中の酸化鉄を還元して水（）や水酸基（）を生成させ、結晶格子を化学的に変質させることで気体の捕獲・保持能力に影響を与えることが知られている。ヘリウム単独の照射から水素との混合照射へと実験を進めることで、月面環境に近い材料モデルの構築が求められる。
月面ヘリウム抽出に向けては、主に3つの検証課題が存在する。第一に、太陽風の到達限界を超える深さにおいて、過去の隕石攪拌がガスをどの程度垂直混合させているかという深度分布の実測データが不足している。第二に、衝撃や摩耗による機械的破砕時に、ヘリウム以外の不純物ガスや揮発性有害物質がどの程度同時に放出されるかという定量的評価が必要となる。第三に、軌道上観測によるチタン濃度マップと実際の現地ガス濃集度との相関について、未探査の地域における直接検証が求められている。
Interluneはこれらの課題を検証するため、2027年に月面表側の赤道付近の海領域へ向けた無人探査ミッション「プロスペクト・ムーン（Prospect Moon）」を計画している。このミッションの主目的は、現地におけるヘリウム3の空間分布を測定し、開発中の小型抽出装置を月面環境で稼働させて技術成立性を直接確認することにある。
地上実験室における4時間の照射技術は、月面探査ハードウェアの開発ループを円滑にするための足場を提供する。しかし、それが月面資源開発の確かな突破口となるかどうかは、今後公開される詳細な材料科学的データと、2027年に予定される月面実証ミッションの成果によって判断されることになる。
