人類が描く次世代のワイヤレスネットワーク「6G」の核心は、通信速度の飛躍の先にある。現在の5Gネットワークが情報を指定された端末へ高速で運ぶための整備された高速道路だとするなら、将来の6Gは、街灯やスマートフォン、ドローン、そして建築物のすべてがセンサーとアンテナを兼ねる網の目となる。ネットワーク自体が周囲の人間や物体を空間的かつ自律的に認知し、瞬時に判断を下す知能空間への変貌である。この巨大なインフラストラクチャにおいて現在、決定的な役割を担うと期待されている技術が可視光通信（VLC: Visible Light Communication）である。
現代の無線通信は深刻な「電波の枯渇（RFスペクトル・クランチ）」に直面している。世界中で急増するデータトラフィックを支えるには、既存の電波の帯域幅では物理的な限界が見え始めている。そこで、無尽蔵に近い帯域幅を持ち、病院や航空機内などでも電磁波干渉のリスクが皆無な「光」をデータの運び屋にするという発想が脚光を浴びた。
しかし、この光のハイウェイには越えねばならない分厚い物理的な壁が存在した。長距離の空間を貫通する強力な光と、周囲を照らす安全で柔らかい白色光をどう両立させるかという問題である。中国・南中国理工大学（SCUT）のZhiguo Xia氏らが科学誌『Matter』で発表した「準透明セラミック」を用いたレーザー駆動フォトニックエンジンは、材料科学の緻密なアプローチによってこの壁を突破した。これまで数メートルに過ぎなかった可視光通信の到達距離を、一気に1.2キロメートルへと拡張したのである。光を情報の運搬船とするこのブレイクスルーが、どのようなメカニズムで成り立っているのかを解き明かす。
熱に沈む樹脂と、極限圧力を強いる透明セラミックの限界
可視光通信の基本概念は、日常の照明器具をデータの送信機へと作り変えることにある。だが、現在普及しているLEDをベースとしたVLCシステムの発光効率では、庭の散水ホースで水を撒くようなものであり、データを含んだ光の到達距離は数メートルにとどまる。広大な空間の隅々まで情報を届けるには、よりエネルギー密度の高い半導体レーザーを光源として採用する必要がある。しかし、単一波長のレーザー光は極めて鋭利であり、そのまま空間に放射すれば人間の目に深刻なダメージを与えてしまう。日常空間を照らす「白色光」として使うためには、特定の波長を吸収して別の波長へと変換し、色を混ぜ合わせる「蛍光体」というフィルターを通さなければならない。
これまで主流だった技術は、蛍光体のパウダーをシリコーン樹脂などに練り込んで固めた複合材料である。だが、通信距離を延ばすためにレーザーの出力を上げると、樹脂はその強烈な光エネルギーに耐えきれずに異常発熱し、瞬く間に焦げ付いて発光性能を失う「熱消光現象」を引き起こす。
この致命的な熱問題を解決する理想的な媒体として期待されてきたのが、熱を逃がす能力に優れた「透明セラミック」である。しかし、従来の透明セラミックの製造プロセスは過酷であった。粉末原料に対し、熱間等方圧加圧法（HIP）や放電プラズマ焼結法を用いて、数千度の高温と数万気圧という極限の圧力を長時間かけ続ける必要があったのだ。それはまるで地中深くのマグマだまりで鉱物を生成するようなエネルギー集約的な工程であり、高コストかつ大量生産には不向きである。さらに、金型で強力にプレスする製法上、円環状や薄膜といった用途に合わせた複雑な形状を作り出すことは事実上不可能であった。
ガラス内部を「緩める」。分子のジャングルに道を拓く逆転劇
極限環境に頼ることなく、穏やかな条件で、大量生産可能な高耐熱の透明セラミックをいかにして作るか。Zhiguo Xia氏が率いる研究チームは、粉末を外側から巨大な力で押し固める従来のアプローチを捨て、ドロドロに溶けた非晶質の「ガラス」の内部から、結晶としてのセラミックを自発的に成長させるという材料科学のパラダイム転換に挑んだ。

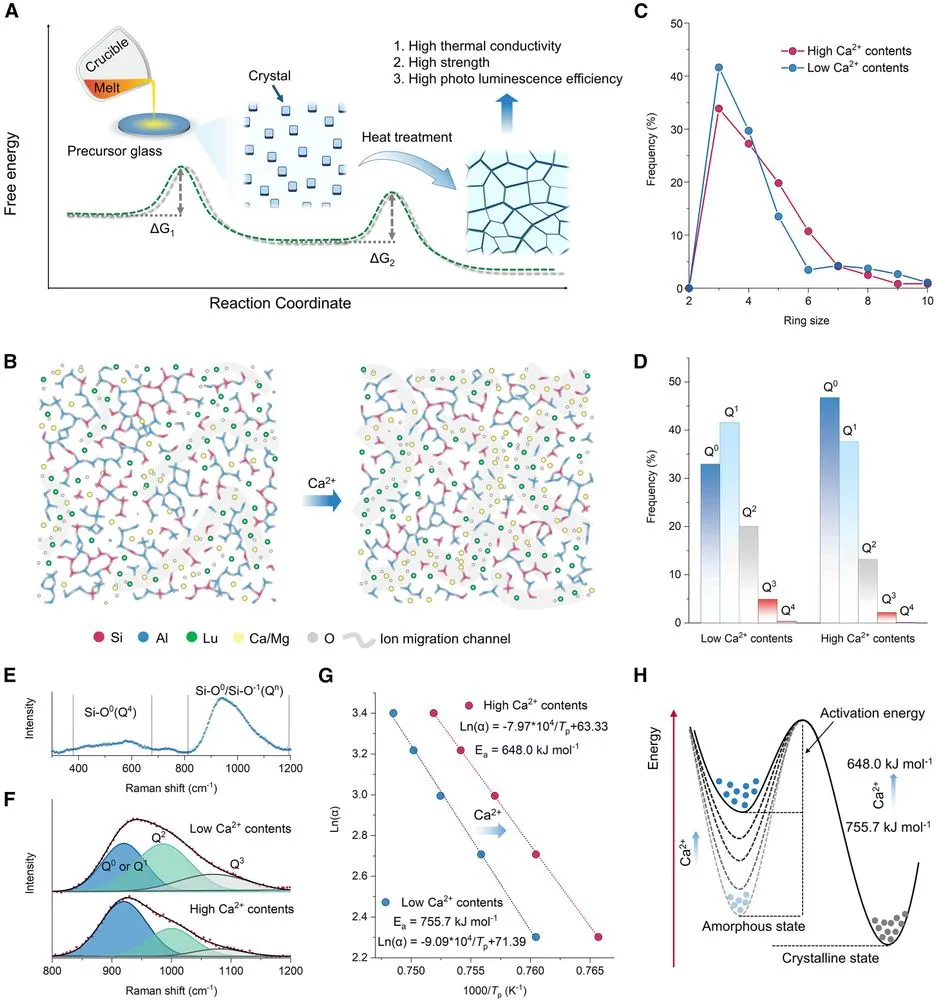

ガラスの内部は、ケイ素（Si）やアルミニウム（Al）と酸素が不規則に結びつき、無秩序な網目構造を形成している。この複雑に絡み合ったジャングルのような構造に熱を加えて結晶化（分子の規則正しい配列）を促そうとしても、周囲の強固なネットワークが障害物となり、イオンが再配列するために移動する経路が狭いため、結晶の成長はすぐに滞ってしまう。研究チームはこの課題に対し、原料となるアルミノケイ酸塩ガラス（Lu2O3–CaO–MgO–Al2O3–SiO2）に少量のカルシウムイオン（Ca2+）を添加するという化学的な介入を行った。
カルシウムイオンがガラスの網目構造に及ぼす影響は劇的であった。分子動力学（MD）シミュレーションを用いた解析により、カルシウムイオンがケイ素やアルミニウムの強固な結合ネットワークを適度に断ち切り、ガラス内部の構造を物理的に「緩める」ことが確認された。それは、生い茂るジャングルの中に、分子が自由に往来できる「けもの道」を無数に切り拓くような現象である。

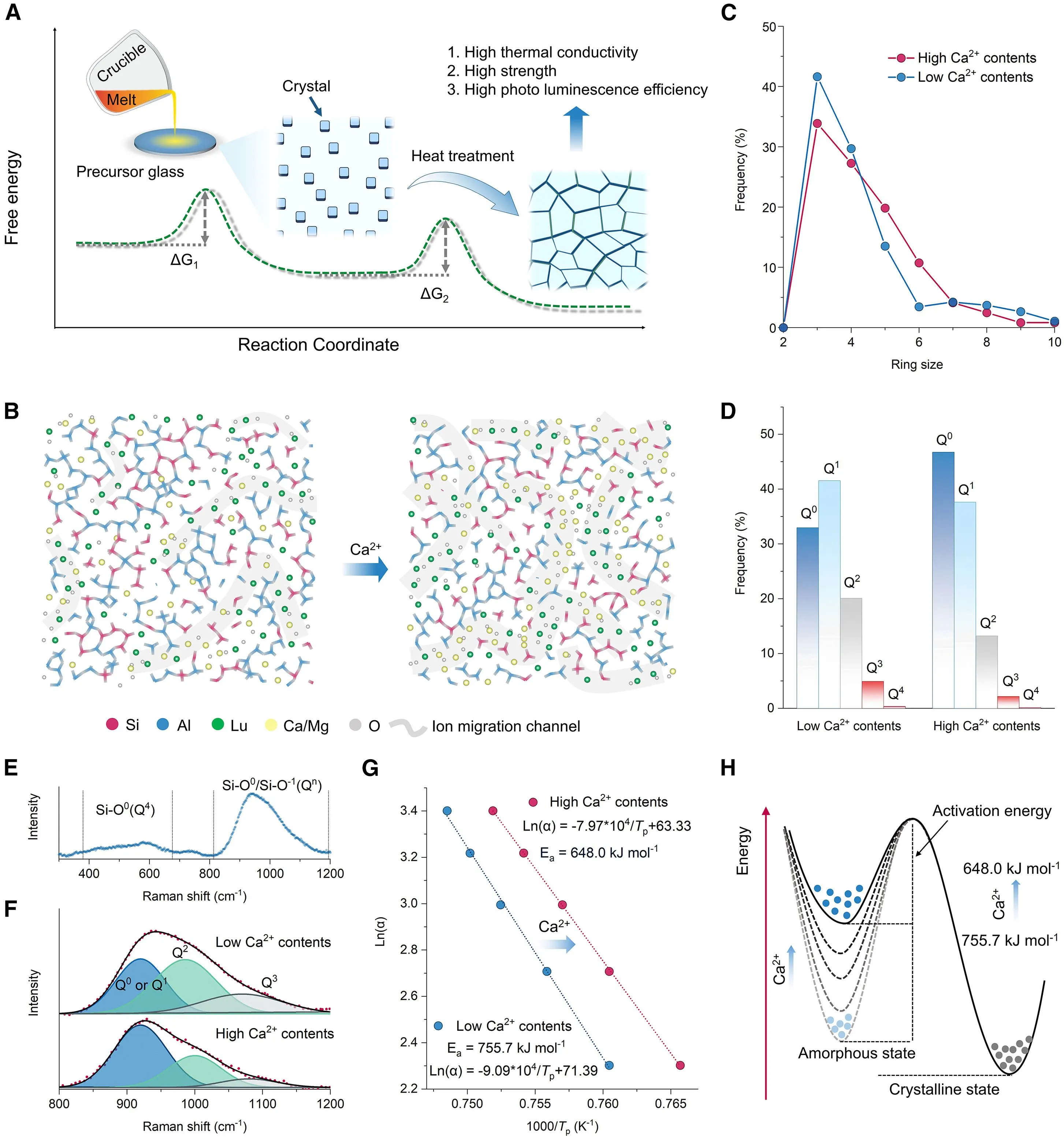

ラマン分光法とシミュレーションのデータは、ガラス構造の変化を明確に示している。カルシウム添加により、酸素を介した独立性の高いネットワーク構造が増加し、逆に複雑に絡み合った三員環や四員環といった硬直した構造が減少した。このイオン移動チャネルの拡大により、大和田法（Owaza method）で算出された結晶化活性化エネルギー（結晶化を阻む見えない壁）は、従来の755.7 kJ mol−1から648.0 kJ mol−1へと大幅に低下した。分子が再配列するための抵抗が劇的に減ったことで、圧力をかける巨大な装置は一切不要となった。
研究チームは、ガラスを一度1,720℃で溶融して急冷し、微小な「結晶の種」を作った後、1,030℃というセラミック製造においては極めて穏やかな温度で4時間加熱する「段階的結晶化プロセス」を確立した。その結果、内部に非晶質のガラス相を一切残さない、密度97.5%の均一なガーネット型準透明セラミック（LCMAS:Ce）が、直径5センチメートルのウェハーサイズで見事に完成した。
熱を逃がし、光を放つ。レーザー駆動フォトニックエンジンの誕生
この独自の手法で生成された準透明セラミックの物理的特性は、既存の光通信用コンバーター材料を全面的に凌駕している。
最大の懸案であった「排熱能力」を示す熱伝導率は4.19 W m−1 K−1に達し、従来のシリコーン樹脂（約0.2 W m−1 K−1）の20倍以上を記録した。さらに、材料の強度を担保する硬度は26.3 GPaを測定し、数万気圧で焼き固められた市販の透明セラミック（19.7 GPa）を30%も上回る数値を叩き出した。
以下の表は、既存の材料と今回開発された準透明セラミックの構造的な違いを比較したものである。
| 特性・指標 | 既存技術（シリコーン樹脂＋蛍光体） | 従来型透明セラミック | 新開発準透明セラミック（本研究） |
|---|---|---|---|
| 製造プロセス | 容易（樹脂への混合・硬化） | 極めて困難（高温・超高圧・長時間の焼結） | 容易（ガラスの溶融と穏やかな段階的熱処理） |
| 熱伝導率 | 〜0.2 W m−1 K−1 | 〜6.0 W m−1 K−1 | 4.19 W m−1 K−1 |
| 硬度 | 極めて低い | 19.7 GPa | 26.3 GPa |
| レーザー耐性 | 低い（瞬時に熱消光し炭化する） | 高い | 非常に高い（高出力レーザーの連続照射に耐えうる） |
| 形状の自由度 | 高い | 低い（金型プレスに依存し単純な形状に限る） | 高い（溶融ガラスとしての加工技術が適用可能） |
| 可視光通信の距離 | 数メートル | — | 1.2キロメートル |
研究チームは、この革新的なセラミックをリング状に加工し、青色半導体レーザーを照射するフォトニックエンジン（光変換器）を構築した。青色レーザーの強烈なエネルギーを吸収したこのエンジンは、最大97.8%という極めて高い内部量子効率（IQE）で応答し、幅広い黄色の光（555 nm付近）を放つ。青と黄色が空間で混ざり合うことで生み出される白色光は、発光効率202 lm W−1という眩い輝きを確保しており、高出力レーザーの連続照射による熱の蓄積にも全くひるむことはない。
1.2キロメートルの暗闇を貫くデータ通信
ラボ内での熱的・光学的特性を確信した研究チームは、実際の社会実装を想定し、キャンパス内で屋外通信実験に踏み切った。

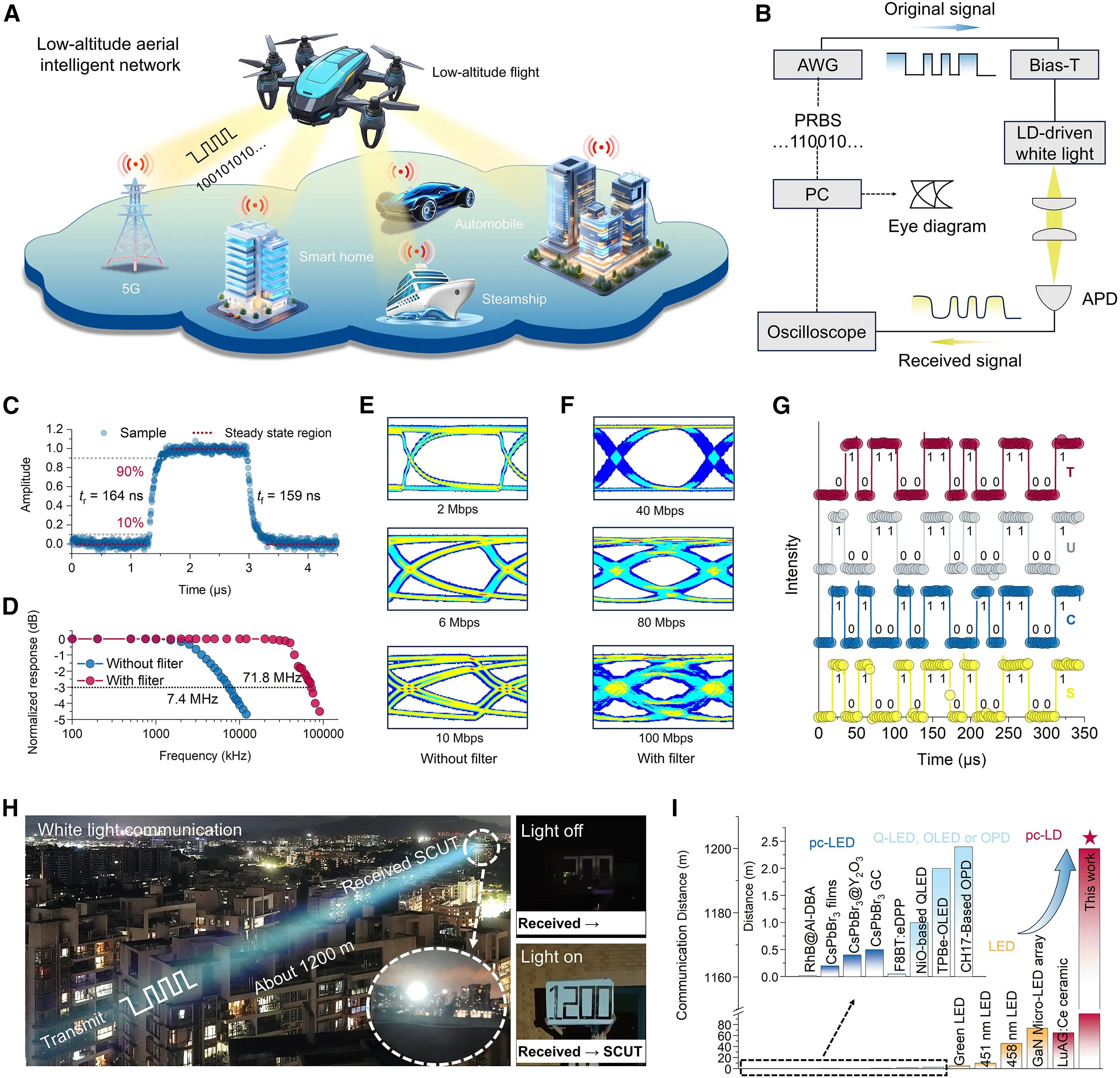

夜間のキャンパスに設けられた1.2キロメートルのデータ転送リンクにおいて、チームはレーザーの点滅（オン・オフ変調）によって信号を送信した。エンジンの発光の立ち上がり・立ち下がり時間はそれぞれ164ナノ秒および159ナノ秒という極めて俊敏な応答を示した。さらに、受光側で青色バンドパスフィルター（440–458 nm）を用いて応答の遅い黄色の蛍光成分を取り除くことで、データの送信容量を決定づけるピーク帯域幅は71.8 MHzへと劇的に拡張された。
通信の品質を測る「アイパターン（眼の形をした信号波形）」の測定においても、10 Mbpsから100 Mbpsの伝送速度帯域において波形がはっきりと開いており、信号の乱れがないクリーンな通信状態が維持されていることが確認された。
特筆すべきは、複雑な野外環境への耐性である。研究チームは通信中にあえて強力な白色フラッシュライトで照射し、扇風機で気流の乱れを生じさせる「アクティブ干渉テスト」を実施した。そのような外乱の中でも、マンチェスター符号化された「SCUT」の文字データや、10,192バイトのデータストリームが一切のビットエラーなしに受信側で復元されたのである。従来のLED技術では暗闇の数メートル先までしか届かなかった情報を、強力な光の束に乗せて1キロメートル先の目的地へと正確に撃ち抜いたこの成果は、6Gの社会実装に向けた圧倒的な実験的証拠となる。
赤色成分の欠落と悪天候の克服。ハイブリッド化が描く未来のインフラ
このレーザー駆動エンジンは、ドローンの自律的な編隊飛行や空飛ぶクルマの安全なナビゲーション、さらには光ファイバーの敷設が困難な山岳地帯や海洋におけるネットワーク構築など、広大な空間を統合する次世代インフラへの確かな道筋を示した。しかし、技術が完全に成熟したわけではなく、未解決の物理的ギャップがいくつか残されている。
第一に、光の質（演色性）の問題である。現在のセラミックが放つ光は黄色領域のスペクトルに大きく偏っており、自然な太陽光に含まれる赤色の成分が不足している。そのため、モノの正確な色合いの視認性が求められる厳密な屋内照明への適用には、発光材料のさらなる成分調整が必要となる。
第二に、通信速度の向上である。100 Mbpsという速度は既存の長距離VLCとしては画期的であるが、Gbps（ギガビット毎秒）クラスの通信が求められる現代の基準から見れば発展途上である。より高速なデータ伝送を実現するためには、光を放った直後にすぐ消える「蛍光寿命の短い」材料の開拓が必須となる。
さらに、光通信最大の弱点である「天候への脆弱性」も乗り越えるべき課題である。濃霧や豪雨といった視界を遮る物理的な障害が存在する環境下において、光の到達距離は必然的に減衰する。研究チームは今後の展望として、このレーザー光システムを従来の無線周波数（RF）システムと統合するハイブリッド・ネットワークの構築を想定している。AIを用いたリンク適応技術を導入し、気象条件に応じてミリ波と光通信のデータレートや出力を自律的に切り替えるシステムの実装である。
天候に左右されない強靭なハイブリッド・ネットワークが確立されれば、その影響は計り知れない。電波干渉のリスクが消滅することで、都市部におけるドローン配送システムの恒久的な安全認可が現実味を帯びる。同時に、アクセスが困難な過疎地や山間部においては、従来の基地局やケーブル維持にかかる膨大なインフラコストが劇的に削減されるだろう。
南中国理工大学による準透明セラミックの開発は、発光材料の枠組みを根底から覆すパラダイムシフトである。ガラスの内部構造を分子レベルで巧みに操作し、従来は相容れなかった「極めて高い耐久性」と「低い製造コスト」を両立させた材料科学の鮮やかな勝利である。夜空を照らす街の光そのものが、目に見えない膨大な情報を運ぶ時代へ向けて、人類は新たなエンジンの駆動音を鳴らし始めたのである。
