幅175マイクロメートルの薄いガラス基板の上に、厚さわずか110ナノメートルの金の膜が蒸着されている。その表面に彫り込まれた微小なスリット群が、実験室を占拠する巨大な冷却装置を過去のものにするかもしれない。
電子の「バンド構造」を理解し、それを自在に操る半導体技術は、現代のデジタル社会を根底から築き上げた。これと同様に、約40年前に提唱された「フォトニック結晶」の概念は、光の進行を制御するバンド構造を生み出し、光学の世界を一変させた。近年では、光の色（波長）や偏光、軌道角運動量などをナノスケールの表面構造で操作するメタサーフェス技術が急速な進展を見せている。
光（フォトン）は熱の干渉を受けにくいため、室温で動作する量子技術の有力候補とされてきた。しかし、量子コンピュータや絶対的な安全性を誇る量子通信を実用的な規模にスケールアップするためには、単一の光子を扱うだけでは不十分である。多数の光子が複雑に絡み合い、集団として振る舞う「多体量子系（many-body quantum system）」を制御しなければならない。
この多光子系における複雑な干渉現象の性質は、光の「量子統計的性質（量子コヒーレンス）」によって決定される。極めて繊細なこの統計的揺らぎに対し、直接的に応答し、識別できる材料はこれまで存在しなかった。光子集団のコヒーレンスを崩さずに保持しようとすれば、絶対零度に近い極低温環境に頼らざるを得ないのが現実だった。
多数の光子が織りなす量子状態を極低温のシェルターから引きずり出し、室温環境下で操作するにはどうすればよいのか。
ルイジアナ州立大学（LSU）のOmar S. Magaña-Loaiza准教授らの研究チームが『Nature』誌に発表したブレイクスルーは、この困難な問いに対する鮮やかな解答となった。見過ごされていた光の統計的性質を直接フィルタリングする、世界初の室温量子材料を完成させたのである。
メタ原子の集団的振る舞いが織りなす多粒子干渉
研究チームは、自然界に存在する物質から理想の性質を探し出すのではなく、ナノスケールの物理構造を自ら設計することで新しい量子材料を生み出した。

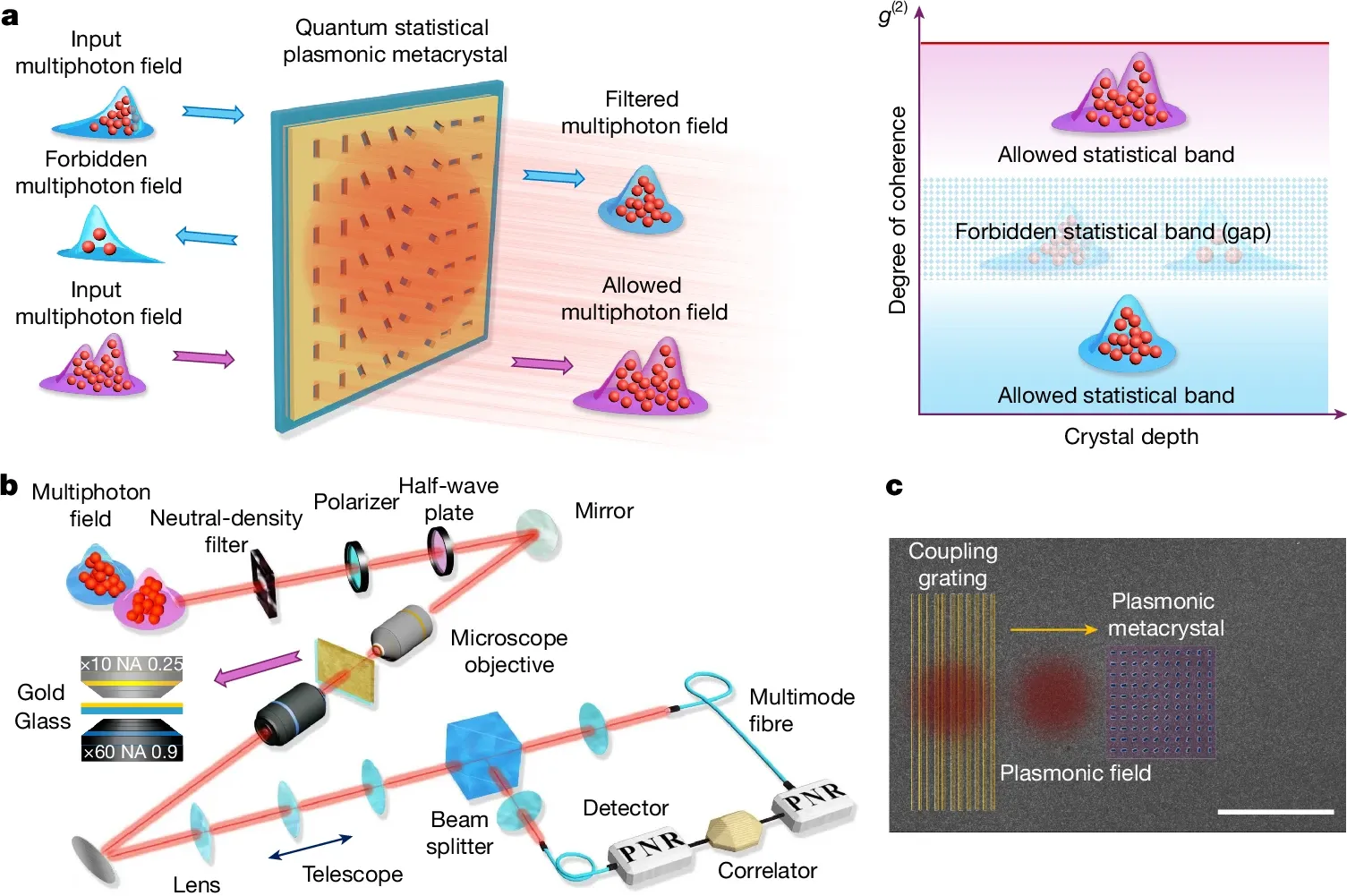

彼らが開発した「量子統計的プラズモニック・メタクリスタル」の構造は極めて緻密に計算されている。集束イオンビームを用いて、金の薄膜に縦400ナノメートル、横200ナノメートルの長方形のスリットを1マイクロメートルの間隔で規則正しく100個刻み込んだ。この微細なスリットの一つ一つが、光に対して独自の応答を示す人工的な原子、すなわち「メタ原子」の役割を担う。
光がこのガラスチップに入射し、金の表面を這うように進むと、「表面プラズモン」と呼ばれる電子と光が結びついた波が発生する。この波が隣り合うメタ原子同士を繋ぎ、光子たちの複雑な相互作用を引き起こす。ここで重要なのは、スリットの開口部が光の波長よりも十分に小さい（サブ波長である）ことだ。これにより高次の多重極振動が抑制され、各スリットは均一な位相を持つ局在化された発振器となる。
スリットのサイズは個々の光のコヒーレンスの許容値を決定し、スリットの数と相対的な向きは結晶全体の「バンド幅」を微調整する。同じ向きに配置されたメタ原子は区別不可能な多粒子干渉を引き起こし、異なる向きに配置されたメタ原子は区別可能な干渉を生む。この幾何学的な配列の組み合わせによって、光子集団が通り抜ける際の振る舞いを決定論的に制御できる。
半導体の「バンド」を光の統計現象に持ち込む
このメタクリスタルが持つ最大の特長は、半導体のアナロジーで説明できる。半導体には、電子が自由に移動できるエネルギー帯（許容バンド）と、電子が存在できないエネルギー帯（バンドギャップ、禁制バンド）がある。研究チームは、この概念を光の量子統計的性質に応用し、特定の状態の光だけが透過できる「統計的バンド構造」を作り出すことに成功した。
光の色や偏光、進行方向を分ける物理的なフィルターは古くから存在する。本研究がそれらと一線を画すのは、光子たちがどのように分布し、干渉し合っているかを直接読み取る点にある。
| 特性 | 従来の光学フィルター | 本研究のプラズモニック・メタクリスタル |
|---|---|---|
| 選別の基準 | 波長（色）、偏光、強度 | 光子の統計的性質（量子コヒーレンス） |
| 動作環境 | 極低温（量子状態を保持する場合） | 完全な室温 |
| 多光子系の制御 | 不可能（光子集団のコヒーレンスは破壊される） | 可能（許容バンド・禁制バンドによる制御） |
| 主な機能 | 特定の光を遮断・減衰させる | 禁制バンドの光を最も近い許容バンドへ変換する |
光の統計的性質は、二次相関度と呼ばれる指標 で定量化される。
この式は、光子の数が平均値からどれくらいばらついているか（揺らいでいるか）を示している。レーザー光のような整然とした光（コヒーレント光）は を示し、太陽光などの熱光は 、さらに揺らぎの大きいスーパーサーマル光は となる。光源の「指紋」とも言えるこの数値を、メタクリスタルは直接識別する。
研究チームは、二次相関度が1から3までの範囲にある13種類の異なる光源を用意し、メタクリスタルに入射させた。特定の統計的性質を持つ光（例えば や $2$）は「許容バンド」に合致し、その繊細な量子状態を一切崩すことなく構造内を通過した。理論上、近接場における光子密度は伝播に伴ってフレネルカーネルに従い緩やかに拡散する。しかし、この結晶の深度（Crystal depth）内においては量子的な識別不可能性が維持され、非古典的な多粒子システムが持つ統計的性質がそのまま保存されることが確認された。
真の革新は、材料のナノ構造を物理的に設計するだけで、光の量子状態を自在にフィルタリング・操作できることを証明した点にある。「禁制バンド」に該当する光を入射した際、メタクリスタルは透過を拒絶するにとどまらず、プラズモン干渉の過程で光の性質を強制的に変容させた。具体的には、 の光を入射すると、出力される光は最も近い許容バンドである にシフトしていた。同様に、 の光は $1.50$ へと変換された。
スケーラブルな量子計算と、限界突破の次世代太陽電池へ
多光子の量子状態を極低温のシェルターから引きずり出し、室温でロバスト（堅牢）に輸送する。この実証は、量子技術の社会実装における巨大なボトルネックを破壊した。
フォトニック量子コンピュータの実用化には、多数の光子を用いた複雑な状態を維持したまま、高い忠実度で演算し続ける能力が求められる。今回のメタクリスタルは、システムの粒子数に依存せず、特定の量子状態を安定して透過させるビルディングブロックになり得る。スリットの寸法や配置を変えるだけで目的に応じた任意の統計的バンドを設計できる汎用性の高さは、量子通信ネットワークや超高感度センサーの開発を大きく加速させる。
さらに、研究チームが次のターゲットとして見据え、産業界に計り知れないインパクトをもたらす可能性があるのが、太陽光発電をはじめとするエネルギー分野への応用である。
現在の太陽電池は、吸収した光エネルギーの一部が材料内の無秩序な構造によって散乱され、電気ではなく熱として失われている。これは、太陽光が持つ部分的なコヒーレンス（統計的性質）が材料内部で制御されていないことに起因する。現在主流のシリコン太陽電池は「ショックレー・クワイサー限界」と呼ばれる物理的な変換効率の壁（約30〜33%）に直面している。この限界値は、吸収しきれない光や、電子が緩和する過程で熱として散逸するエネルギーロスを大前提として計算されている。近年注目を集めるペロブスカイト太陽電池などの新素材も登場しているが、エネルギーが熱として逃げるという根本的な熱力学的課題は未解決のままである。
もし、この量子統計的メタクリスタルを次世代太陽電池の表面パネルや光吸収層に統合できれば、状況は劇的に変わる。入射する太陽光の統計的性質を「許容バンド」を通じて意図的に整え、熱エネルギーへの不要な変換を極限まで抑え込み、電気への変換経路へと効率的に導くことができる。光子レベルでのコヒーレンス制御が太陽電池モジュールで実用化されれば、熱損失を前提としていた従来の変換効率の理論限界を根本から覆す可能性がある。
純粋な量子物理学の探究から生まれた金原子のナノ構造は、実験室のデスクの上で光の振る舞いを操るのみならず、私たちの社会のエネルギーインフラを根底から書き換える力強いポテンシャルを秘めている。
