脳のシナプスとニューロンを1個の素子に集約、新構造ETCRAMが示した動作原理

今日のデジタルコンピュータを支える半導体メモリは、0と1の二値論理を徹底して守ることで確実な計算を成立させてきた。コンデンサに蓄えた電荷の有無、あるいはトランジスタのオンとオフを明確に区別するこの二者択一の仕組みは、プログラムの決定論的な実行において高い信頼性を発揮する。しかし、神経系の構造を模倣したニューロモルフィック計算や、センサの直近で直接特徴量を抽出するエッジ処理の領域では、この厳密な二値性がかえって重い代償を要求する。連続的な階調を持つアナログ信号をいちいち離散的なビット列へと変換し、メモリと演算装置の間を往復させるたびに、膨大な電力と時間が失われるためだ。

米サンディア国立研究所の研究チームは、この制約に材料物理の側面から切り込む新しいメモリ素子を報告した。酸化バナジウム薄膜における電気化学的な相制御と局所的な熱励起を組み合わせることで、単一の微細素子でありながら、シナプスのような滑らかな抵抗変化と、ニューロンのような非線形のスイッチング動作を同時に引き出すことに成功した。成果は2026年7月10日付の査読付き学術誌『Science Advances』に掲載された（DOI: 10.1126/sciadv.aee1908）。ただし、この成果は実験室における単一コンポーネントの機能実証であり、商業化されたメモリ製品や即座に市場へ投入できる技術ではない。過度な期待と実証された事実を切り離すために、その物理的機構と性能の境界を検証する。

査読論文と広報発表の境界、サンディア研究所が示した単一素子の実像

研究の原著論文は、サンディア国立研究所のElliot FullerとAlec Talinが率いるチームによるもので、筆頭著者はSangheon Ohが務めた。論文の標題は「Multifunctional electrochemical memory stabilized by phase coexistence」であり、共著者にはAdam L. Gross、Adam S. Christensen、Jacklyn Zhu、Patrick S. Finnegan、Joshua D. Sugar、Sean R. Bishop、Simeon J. Gilbert、R. Stanley Williams、Perla B. Balbuena、Kyung Seok Woo、Timothy D. Brown、Suhas Kumarが名を連ねる。

科学技術の報道において最も注意を払うべきは、査読論文で直接測定された物性と、研究機関の広報資料が描く将来の応用展望との間に生じる落差である。今回の発表において、論文が明確に提示したデータは、実験室環境で作製された単一のテスト素子における電気化学的および熱的な応答特性に限られる。

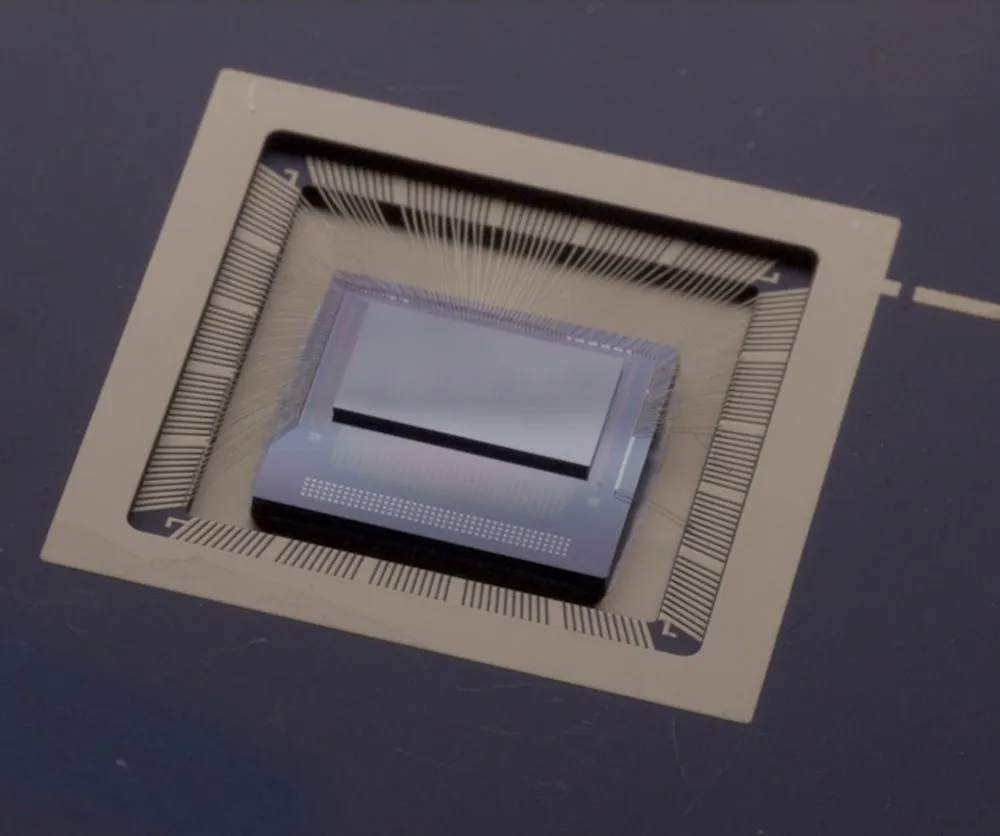

この素子は、電気熱化学ランダムアクセスメモリ（Electro-Thermo-Chemical RAM、以下ETCRAMと表記）と呼ばれる概念に基づいている。通常のメモリ素子が1個の機能、たとえば抵抗値の保持のみに特化して作られるのに対し、研究チームは1個の素子内で相共存状態を電気化学的に制御し、異なる動作モードを引き出すことに主眼を置いた。商業的なメモリ製品や大規模集積回路の製造ラインでの動作を保証したものではなく、物理原理を単一素子の形状で実証した基礎研究の段階にある。

相共存の電気化学的固定と局所加熱、単一素子に同居する2つの動作原理

『Science Advances』誌に発表されたETCRAMの核心は、チャンネル層とリザーバ層の両方に相分離した酸化バナジウム（${\text{VO}}_x$）を用い、これらを垂直方向に集積した微細構造にある。従来の電気化学メモリ（ECRAM）は、電解質を介してリチウムや酸素イオンなどのイオン種を移動させ、ホスト材料の格子内にイオンを注入または脱離させることで電気伝導度を連続的に変化させていた。しかし、室温環境下でイオンの移動を高速化しようとすると、書き込んだ状態が自己放電のように自然に失われやすくなる。逆に、不揮発性を高めるためにイオン移動のエネルギー障壁を高く設計すれば、今度は書き込みに大きな電圧や長いパルス幅が必要になり、動作速度が著しく低下するというジレンマを抱えていた。

研究チームは、この運動学的な障壁を局所的な熱によって動的に飛び越える構造を採用した。ゲート電極にヒーターとしての役割を統合し、書き込みを行う瞬間だけ局所的な電気パルスを与えて能動的な発熱を生じさせる。この熱が材料内の運動学的障壁を一時的に押し下げるため、低い印加電圧であってもイオンの再配置や酸化還元反応が速やかに完了する。加熱が止まり素子が室温へと戻れば、再び高い障壁が復活し、注入された状態は材料内部の相分離構造の中に強固に固定される。

論文のアブストラクトによると、この単一素子は酸化還元状態に応じた相共存の安定化により、シナプスのように滑らかで安定したアナログ伝導度のプログラミングを実現した。酸化バナジウムは酸化数の違いによって多様な結晶相を取る性質があり、局所的な相の比率を連続的に変えることで、中間的な電気抵抗状態を細かく制御できる。過酷な環境耐性を調べるため、この相分離酸化バナジウムETCRAM素子を200 ℃の高温下に置き、10,000秒間にわたる保持特性試験が実施された。高伝導状態におけるコンダクタンス損失はわずか0.09%にとどまり、低伝導状態においても10.3%の損失に抑えられた。

サンディア研究所のTalinは広報発表の中で、この状態保持の仕組みを「充電器から半分だけ充電した状態でバッテリーを取り外すようなもの」と比喩的に説明した。バッテリーを途中で外してもその充電レベルが保たれるのと同様に、この素子も途中の酸化還元状態をそのまま維持し、それが連続的なアナログ値として読み出される。ただし、これは一般読者向けの直感的な説明であって、素子自体の物理測定データそのものを表す表現ではない。

データを表で見る

	10,000秒後のコンダクタンス損失率 (%)
高伝導状態（High State）	0.09
低伝導状態（Low State）	10.3

さらに論文が示したのは、同じ単一の構成要素が、二酸化バナジウム（${\text{VO}}_2$）の熱励起による金属絶縁体転移（Metal-Insulator Transition、MIT）を利用して、ニューロンのような非線形スイッチングを示すという事実である。外部から適切な電気的負荷が加わると、素子内部の自己発熱が引き金となって絶縁体相から金属相への急峻な相転移が起き、閾値型の急峻なスイッチングや自発的な振動ダイナミクスが現れる。

不揮発性のアナログ抵抗変化というシナプス機能と、急峻な閾値スイッチングというニューロン機能を1つの微細素子に統合することは、これまで極めて困難な課題とされてきた。著者らは、電気化学的に安定化された相共存状態が「そのようなアナログ電子工学を解き放つ可能性がある（could unlock）」と論考を結んでいるが、これは将来の可能性の提示であり、大規模な機能システムとして完成したことを意味するわけではない。

9桁のダイナミックレンジと3,000階調、2つの論文が示す具体的諸元

サンディア研究所の広報資料では、ETCRAMの性能について極めて高い数値が言及されている。共同開発者のFullerはリリースの中で「既存の最先端技術と比較して100倍高い精度を持ち、少なくとも3桁広いダイナミックレンジを達成した」と主張した。ただし、この比較は他のアナログメモリ技術全般を念頭に置いた研究者自身の発言引用であり、比較対象となった既存技術の具体的な測定定義や双方の絶対数値は公表資料中に開示されていない。独立した規格機関がベンチマークテストを実施して保証した客観的指標でもない。

この文脈を精査する上で欠かせないのは、広報資料が「ETCRAM」という包括的なプロジェクト名の下で、同時期に発表された2つの異なる査読論文のデータを混同して提示している点を見分ける作業だ。相共存によるシナプスとニューロンの多機能動作を実証したのは前述の酸化バナジウムに関する『Science Advances』論文だが、9桁に及ぶ極めて広い抵抗変化幅や精密な階調数を実証したのは、タンタル酸化物（${\text{TaO}}_x$）を材料系に用いた別の論文である。

タンタル酸化物を用いた研究は、Adam L. Grossらを主著者として学術誌『Device』に発表された（DOI: 10.1016/j.device.2026.101217）。この研究では、チャンネル層およびリザーバ層にタンタル酸化物、固体電解質にイットリア安定化ジルコニア（YSZ）を採用し、電気熱ゲート電極を設けた素子が作製された。実測された動作領域の寸法は8 $\mu \text{m}\times 8\mu \text{m}$の単一素子である。

項目	酸化バナジウム多機能素子（Science Advances）	タンタル酸化物高精度素子（Device）	微小酸化バナジウム先行研究（PR Materials）
主著者、掲載誌	S. Oh et al., Science Advances (2026)	A. L. Gross et al., Device (2026)	S. Oh et al., Phys. Rev. Materials (2025)
材料構成	チャンネル、リザーバ: 相分離${\text{VO}}_x$	チャンネル、リザーバ: ${\text{TaO}}_x$、電解質: YSZ	チャンネル: ${\text{VO}}_x$、固体電解質
主な実証機能	シナプス型アナログ記憶とニューロン型スイッチングの単一素子統合	9桁の伝導度調整幅、3,000以上のプログラム可能状態	フィラメントなしの均一な相共存、室温での不揮発性
主要な定量的諸元	200 ℃加速試験（10,000秒後）の高状態損失0.09%、低状態損失10.3%	プログラミング電圧2 V未満、書き込み速度最短15 ns、耐久性$10^5$回超	室温推定で14年間にわたり伝導度変化1%以下
限界と課題	アレイ規模の動作未実証、相転移の均一性制御	デバイスごとのばらつき低減、電解質の薄膜化による高速化、酸素拡散防止膜の必要性	熱電極未集積のためニューロン型閾値動作は非搭載

Device誌の論文で報告された具体的な測定諸元は目覚ましい。プログラミング電圧は2 V未満に抑えられ、最短で15 ns（ナノ秒）という高速な電気パルスによる抵抗状態の更新が確認された。アナログ伝導度の可変幅は9桁（$10^9$倍）に達し、その範囲内で3,000以上の異なる状態を識別して書き込むことができる。なお、この9桁のダイナミックレンジについて、論文要約では比率としての可変幅のみが示されており、測定された伝導度の上限値および下限値の絶対数値は公表資料中で開示されていない。また、電流電圧特性（I-V特性）の線形性は6桁の範囲で維持されていた。さらに、周囲の大気から酸素が意図せず拡散して組成が変化する現象を防ぐ目的で、窒化ケイ素（$\text{SiN}_x$）による厳密な封止構造が施されている。耐久性の試験では、$10^5$回（10万回）を超える読み出しおよび書き込みの繰り返しサイクルが記録された。

小規模な集積検証として、研究チームは4 $\times$ 4のアレイ構造を試作した。5桁にわたる伝導度範囲でアレイ内の各素子を目標値に書き込んだところ、設定目標値に対する素子の平均誤差は0.64%以内に収まった。しかし、著者ら自身が論文内で率直に記しているように、これらの試作素子は「完成形にはほど遠い（far from being perfected）」状態にある。さらなるノイズの低減、より薄い電解質層を用いた書き込み速度の向上、材料の合金化やエネルギー障壁の精密設計による状態保持特性の改善が必須の課題として残されている。

なお、このタンタル酸化物素子に関するプレプリント（arXiv:2505.15936）において、著者らは「行列積和演算の効率が1,000 TOPS/W（1ワットあたり1,000兆回の演算）を超え得る」と記述している。この1,000 TOPS/Wという数字は、シミュレーションによる理論的予測値に過ぎず、実際の回路を組み上げて電力を実測した数値ではない。

エッジ処理の需要という文脈、省電力化の仮説と研究陣の構想

研究チームがこの技術の開発を急ぐ背景には、人工知能の急速な普及に伴う電力消費の爆発的な増大という切実な問題意識が存在する。サンディア研究所の発表資料では、米エネルギー情報局（EIA）による試算を引き合いに出し、高需要シナリオのもとではデータセンター内のサーバが消費する年間電力量が2050年までに約8,000億キロワット時（kWh）に達する可能性があるという予測が紹介された。この8,000億kWhという天文学的な数値は、特定の前提条件に基づいた長期的な将来予測値であり、現時点で確定した消費実績ではない。

研究者たちが追求しているのは、1個の素子内に多数の安定したアナログ状態を保持できるメモリを用いれば、既存のデジタル計算方式よりも大幅に少ないエネルギーで特定の処理を代行できるのではないか、という仮説である。この省電力性もまた、現段階では実験的な検証を進めている途上の仮説であり、実機システムで証明された省電力実績ではない。

応用先として研究陣が描いているのは、データの発生源であるセンサの極限まで近い位置で演算を行う「エッジ処理」や「ニアセンサ処理」の領域だ。ポスドク研究員のAdam Grossは、スマートフォン、目覚まし時計、最新鋭の自動車に至るまで、身の回りのあらゆる機器に無数のセンサが埋め込まれている現実を指摘する。

たとえばスマートフォンのカメラモジュールにおいて、受光素子が捉えた生のアナログ信号をすべて高精細なデジタルデータへと変換し、主プロセッサやクラウドサーバへ転送して処理を行えば、通信路と回路の双方で電力消費が跳ね上がる。センサの直近にアナログメモリを用いた低消費電力の処理回路を配置し、画像の一次スクリーニングや特徴抽出をその場で済ませてしまえば、上位回路へ送るべき無駄なデータ量を大幅に減らすことができる。研究陣が提示するこの利用シナリオは、将来目指すべき方向性を示した構想であり、今回の実験でカメラモジュールを試作して転送電力を削減したわけではない。

この研究計画は、サンディア研究所の「研究所主導研究開発（LDRD）」プログラムおよび米国エネルギー省（DOE）科学局の資金提供を受けて進められた。また、本技術は2026年の「R&D 100 Award」のファイナリストに選出されたが、これは技術の独自性に対する評価機関からの認知を示すものであって、商業的な性能保証や量産適性の証明とは異なる。研究チームは現在、材料の組み合わせをさらに変えた新しい設計のテストを進めている。

単一素子から集積システムへの道、検証された事実と残された課題

この研究を客観的に評価するためには、過去の先行研究との比較、および一部の二次報道に見られる誤認の排除が欠かせない。サンディア研究所のグループは、2025年8月に学術誌『Physical Review Materials』において、先行する酸化バナジウム系ECRAMの成果を報告している（OSTI ID: 2584903）。この先行研究では、フィラメント形成を伴わない均一な相共存状態を室温で実現し、室温推定で14年間にわたり伝導度損失を1%未満に抑えられるという高い不揮発性を実証していた。また、電圧印加によるシナプス機能や論理ゲート動作も確認されていた。

今回の『Science Advances』論文が成し遂げた進歩は、素子構造を垂直方向に微細集積化し、さらに局所的な自己加熱用ゲートを組み込んだ点にある。この熱制御の追加により、過去の素子では実現できなかったニューロン型の急峻な閾値スイッチングが、シナプス型のアナログ記憶と同じ素子内で引き出せるようになった。

ここで読者が警戒すべきは、一部の二次メディアによる数値の混同である。たとえば技術系ニュースサイトのElectronicsForUなどは、このETCRAMの報道において「必要素子数を95%削減」「想起時間を99.7%短縮」「64 $\times$ 64のメモリスタアレイ」といった数値を併記して報じた。しかし、これらの極端に良好な数値は、学術誌『Nature Communications』に掲載された全く無関係な超次元メモリスタ研究から誤って引き写されたものである。サンディア研究所のETCRAMの研究成果には、64 $\times$ 64のアレイや95%の素子削減といったデータは一切含まれていない。

現時点で確立された科学的事実は、微細な酸化バナジウム薄膜において電気化学的な酸素空孔の注入と熱的な活性化を組み合わせることで、アナログ記憶と閾値スイッチングの二重動作が単一コンポーネントで発現するという物理現象そのものである。一方で、これが従来のAIハードウェアの消費電力を劇的に削減するかどうかは、実動する集積回路としての検証を待たねばならない。

何千もの素子をウェハー上に高密度に並べた際、局所的な自己発熱が隣接する素子へ及ぼす熱干渉をどのように防ぐのか。微細化を進めた際に相分離の不均一性が素子ごとの特性のばらつきをどの程度増大させるのか。そして、既存のシリコンCMOS製造プロセスとどのように整合させるのか。単一素子の物理的な機能美が、実社会の過酷な計算需要を支えるシステムへと脱皮できるかどうかは、これら未検証の課題に対する今後の追試と工学的検証にかかっている。
