人間の網膜と脳が織りなす視覚情報の処理システムは、現代の電子機器と比較しても極めて洗練されたエネルギー効率を誇る。毎秒、何億もの光子が眼球に降り注ぐが、生体はそれをすべて保存しようとはしない。網膜の神経回路の段階で無自覚のうちに情報の取捨選択を行い、重要度の高いものだけが脳の視覚野へと送られ、短期記憶から長期記憶へと移行する。そして、生存に直結しないノイズのような情報は、速やかに忘却の彼方へと消え去る。この極めて動的で柔軟なプロセスの消費電力は、わずか20 Wという微小な領域に収まる。

翻って、最先端の自律型ロボットや自動運転車に搭載されたAIビジョンシステムは、いまだに力技の暴力から抜け出せていない。高解像度の画像センサーが捉えた膨大なピクセルデータは、未加工のまま広帯域のバスを通り抜け、中央のプロセッサや遠隔のクラウドへと絶え間なく輸送される。一台の自動運転車が1日に生成するデータ量は数テラバイトに達し、その転送と処理に費やされる電力はキロワット単位に跳ね上がる。この「データの物理的な大移動」こそが、演算そのものよりもはるかに深刻な遅延(レイテンシ)と熱の発生を生み出し、モバイルバッテリーを急速に枯渇させている。

我々は、センサーを無批判なデータの運び屋から解放しなければならない。この重厚長大なアーキテクチャの呪縛を断ち切るため、オレゴン州立大学(OSU)の研究チームは、生命の網膜とシナプス可塑性の振る舞いをハードウェアレベルで完全に模倣する未知の光電子デバイスを世に送り出した。彼らが開発したのは、光の検出、情報の記憶、そして演算という三つの要素を単一の素子内に同居させ、さらに「忘れること」すら自在に操る人工網膜トランジスタである。

AD

データの運搬が招く熱死。フォン・ノイマン・ボトルネックと中央集権型AIの限界

現代のコンピューティングシステムは、センサー(入力)、メモリ(記憶)、プロセッサ(演算)という機能が物理的に切り離された設計を基礎としている。AIによる画像認識タスクにおいて、カメラモジュールは周囲の状況をひたすらデジタル信号に変換し続ける。システムはその全データをメモリに一時保管し、プロセッサがそれを読み出して行列演算を行い、結果を再びメモリに書き戻す。

この際、プロセッサとメモリ間の通信帯域幅の制限により、演算ユニットはデータが到着するのを待たざるを得ない。これが「フォン・ノイマン・ボトルネック」と呼ばれる致命的な渋滞である。AIモデルが数千億パラメータ規模へと巨大化し、センサーが4Kや8Kへと高精細化するにつれ、データを移動させるためだけに消費されるエネルギーは、システム全体の電力予算の大部分を食いつぶすまでになった。世界のデータセンターが消費する電力は急激な右肩上がりを続けており、このままでは数年以内に深刻な電力供給の逼迫を招くという予測も飛び交う。

研究者たちは長年、データを移動させずにメモリの内部で演算を行うインメモリ・コンピューティングの開拓を進めてきた。しかし、それでもセンサーから最初のメモリへのデータ移動は回避できない。OSUのLarry Cheng教授らが率いる研究チームは、そのさらに先を見据えた。センサーの極小領域で直接情報を処理し、不要なデータを中央へ送る前に捨てるインセンサー・コンピューティングの具現化である。彼らの研究成果は、材料科学の権威ある学術誌『Advanced Functional Materials』に刻まれた。

記憶を仕組む光と電子の振付師。有機テトラセンがもたらす三位一体の革新

今回開発されたニューロモルフィック(脳型)フォトトランジスタの核心は、異質な二つの材料の巧みな積層構造にある。基盤となるのは、電気信号の通り道(チャネル)を形成する金属酸化物半導体である。そしてその上部に、光を吸収し電荷を生み出す役割を担う有機テトラセン化合物を含む感光層が配置されている。

テトラセンは、4つのベンゼン環が直線状に連なった多環芳香族炭化水素であり、優れた光吸収特性を持つことで知られる。外部から光(光子)がデバイスに到達すると、上部の有機テトラセン層がそれを吸収し、電子と正孔のペアが生成される。一般的なイメージセンサーであれば、これらの電荷は直ちに電極へと引き抜かれ、一瞬の電気信号として消費されて終わる。

しかし、このOSUのデバイスは意図的に電荷の流れをせき止め、有機層の内部に一部の電荷を「トラップ(捕捉)」する構造を持つ。光の照射が完全に止んだ後でも、トラップされた電荷は消滅せず、局所的な電場を形成し続ける。この電場が、すぐ下にある酸化物半導体チャネルの導電性に持続的な変化をもたらす。つまり、素子は過去に光を浴びたという視覚刺激の履歴を、自身の物理的な状態変化に置き換えて記憶しているのである。

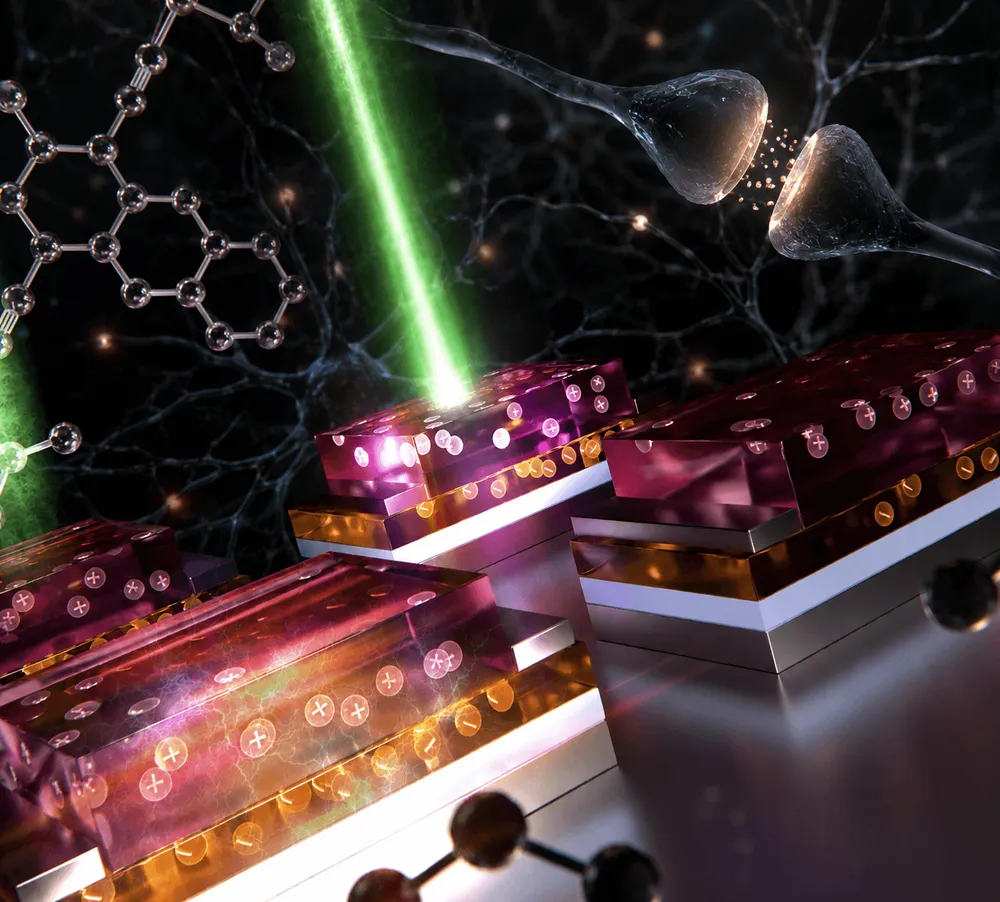

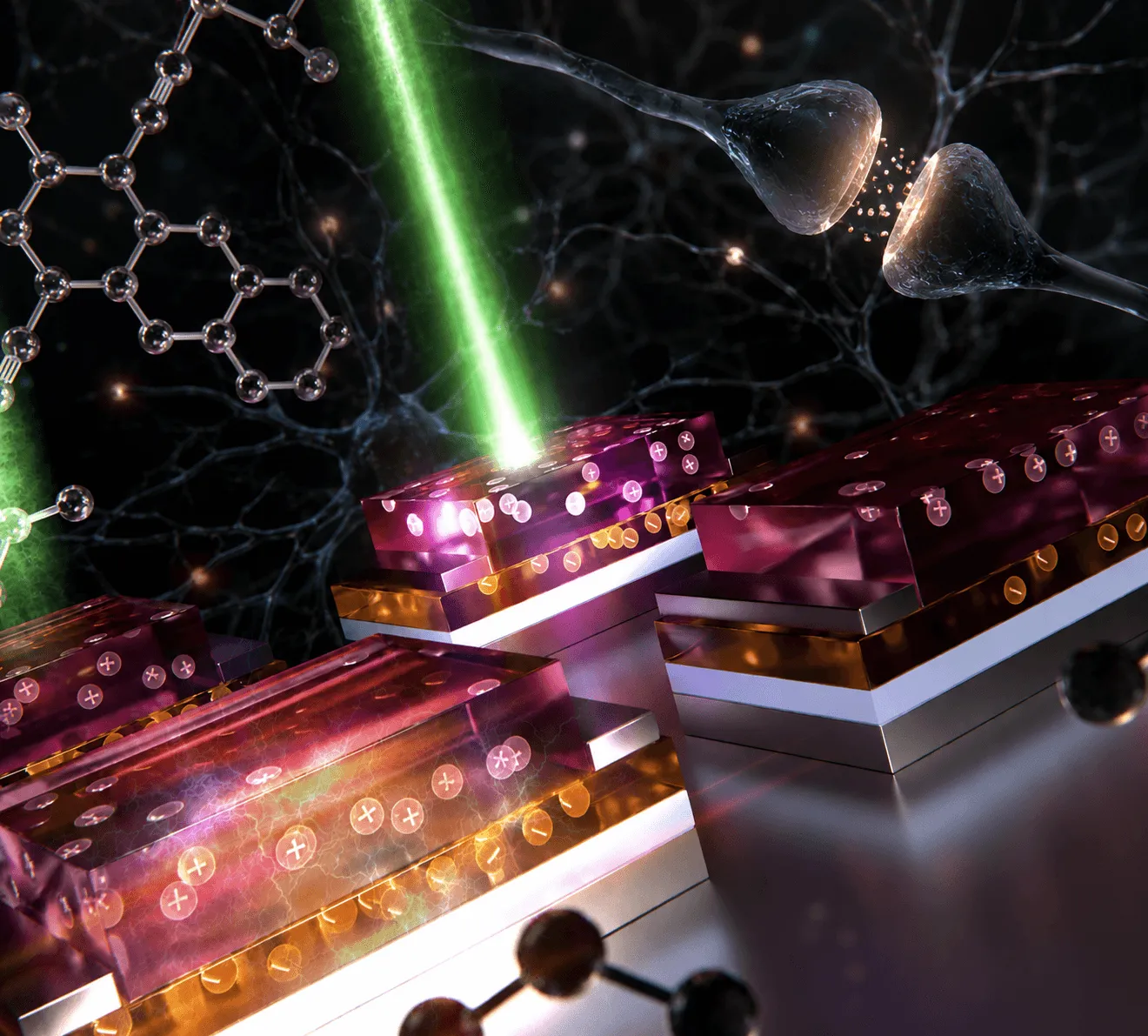

従来のAIハードウェアがセンサーとメモリを分離しているのに対し、新開発のデバイスは光の入力、電荷のトラップ(記憶)、そして導電性の変調(処理)を単一のトランジスタ内で完結させる。有機層と酸化物半導体の界面で生じる電荷の振る舞いが、生体シナプスの機能を精密に再現している。(Credit: L. Cheng, A. Ullah, T. Sarker, X. Zhang, A. Ensinger, L. Chen, R. Lamug, O. Ostroverkhova, Advanced Functional Materials (2026). DOI: 10.1002/adfm.75942)

AD

トラップされた電荷を操れ。ゲート電圧が司る「忘却のプログラミング」

この研究の最大のブレイクスルーは、光の記憶にとどまらず、その「記憶の寿命(減衰時間)」を外部から動的に制御する未知のメカニズムを組み込んだ点が最大の核心だ。

生体のシナプスにおいて、記憶の強度は神経伝達物質の放出量や受容体の感受性によって適応的に変化する。OSUのチームは、この生化学的なプロセスを静電気力学に翻訳した。トランジスタのゲート端子に微小な電圧を印加することで、有機層内にトラップされた電荷の空間的な位置を、ナノメートル単位で上下に動かすことに成功したのである。

ここで働く物理法則は極めて明快だ。トラップされた電荷が形成する電場 $E$ は、真空の誘電率を 、電荷量を $q$ としたとき、電荷からの距離 $r$ に対して二乗に反比例して減衰する。

ゲート電圧の操作によって電荷を半導体チャネルに近づける($r$ を小さくする)と、チャネルに対する静電的な影響力は劇的に増幅される。結果として、一度受けた光の記憶は長く保持されるようになる。逆に、電圧を切り替えて電荷をチャネルから遠ざける($r$ を大きくする)と、影響力は急速に弱まり、デバイスは記憶を速やかに忘れる。

これは、日常のメタファーを用いるならば、オーディオアンプの音量ツマミを回すようなものだ。残響音の余韻をどれだけ長く空間に響き渡らせるかを、システムが状況に応じてリアルタイムに設定できる。これにより、数秒単位の短期記憶から、はるかに長い持続時間を持つ長期記憶まで、広範な時間スケールでのプログラミングが可能となった。

集中から分散へ。中央集権型GPUエコシステムを揺るがすエッジAIの新パラダイム

このプログラマブルな忘却という特性は、実際の産業構造において計り知れない価値をもたらす。現在、AIの覇権は巨大なデータセンターと、それを埋め尽くすNVIDIAの高価なGPU群によって握られている。すべてのデータを中央に集約し、圧倒的な演算能力でねじ伏せるというアプローチだ。

しかし、自動運転車、工場で稼働する異常検知センサー、あるいは遠隔地に配置された環境モニタリングドローンにとって、すべての視覚情報をクラウドへ送り続けることは物理的にもコスト的にも不可能に近い。目の前を横切った鳥の影は即座に忘れ去るべき情報であり、迫り来る障害物の輪郭は回避行動が完了するまで保持すべき重要な情報である。

適応的な時間窓(チューナブル・タイムウィンドウ)を持つこのフォトトランジスタをアレイ状に配置すれば、ハードウェアの次元でノイズをフィルタリングし、時間的・空間的なパターンの重要度を重み付けする「初期の視覚野」をエッジデバイス側に構築できる。

比較項目 従来のAIビジョンシステム 既存の光メモリセンサー OSUの新開発フォトトランジスタ
基本アーキテクチャ センサー・メモリ・プロセッサが物理的に分離 センサーとメモリを単一素子に統合 センサー・メモリ・処理機能を統合し、動的に調整可能
データ移動の遅延 極めて大きい(バス通信がボトルネック) 小さい ほぼゼロ(局所でのインセンサー処理)
記憶の寿命制御 ソフトウェア上の複雑なアルゴリズムに依存 固定(材料固有の物理的緩和時間に依存) ゲート電圧により動的に制御可能(秒単位〜長期)
エネルギー効率 莫大な電力消費 大幅に改善 極めて高い省電力性(不要データを即座に破棄)

この技術が普及すれば、データ転送量とクラウドの処理負荷は激減し、AIハードウェア市場の勢力図は中央集権的な巨大演算から自律的で高度な分散処理へと大きくシフトしていく。莫大な演算リソースを持たない小規模なデバイスであっても、高度な適応力を持つようになるのだ。

AD

スケールアップの壁と、新たなる知能の器への道程

実験室のクリーンルームで証明されたブレイクスルーが、そのまま明日の市場を席巻するわけではない。研究チームは現在、単一のデバイスレベルでの動作原理を実証した段階にとどまっている。

この技術を実際のカメラやAIアクセラレータに組み込むためには、数百万から数千万個のトランジスタをシリコン基板上に高密度に集積する必要がある。金属酸化物と有機テトラセンのハイブリッド構造を、既存のCMOS(相補型金属酸化膜半導体)製造プロセスとどのように互換させるか。また、大規模なアレイ化した際に、各ピクセル間での応答のばらつきをどこまで均一に抑え込めるかという、極めて現実的な工学の壁が立ちはだかっている。

さらに、動的なゲート電圧制御をミリ秒単位で自律的に最適化するための、新たな制御回路の設計も未開拓の領域である。これらは一朝一夕に解決できる課題ではない。

それでも、OSUが提示した「脳のように記憶し、忘れるセンサー」という概念は、熱の海に沈みゆく現代のAIハードウェア開発に対して、冷たく澄んだ一筋の光を投げかけている。我々が真に目指すべきは、無限の記憶容量を誇る鈍重なデータベースではない。目の前の世界と瞬時に同期し、流転する環境の中で軽やかに手放す術を知る、しなやかな知能の器なのである。
