Intel 14A

別名: 14A, Intel 14A

Overview

Intel 14Aは、Intelが開発を進める次世代の半導体製造プロセス技術だ。これは、現在の最先端プロセスであるIntel 18Aの後継にあたり、ゲート長が1.4nmクラスに微細化される見込みである。この超微細プロセスは、データセンター向けCPU、高性能GPU、AIアクセラレータ、エッジAIデバイスなど、高い演算能力と電力効率が求められる次世代半導体の製造に不可欠となる。特に、ムーアの法則の限界に挑むIntelの技術ロードマップにおいて、極めて重要な位置を占める。

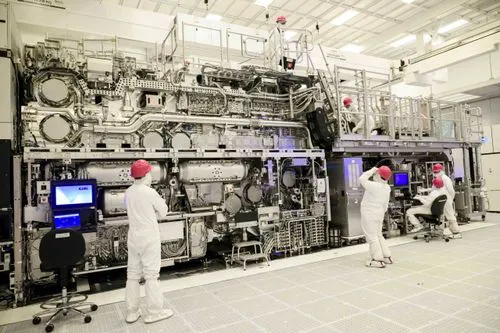

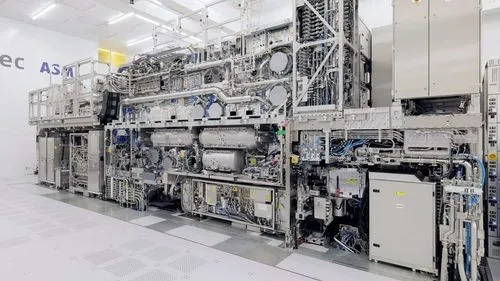

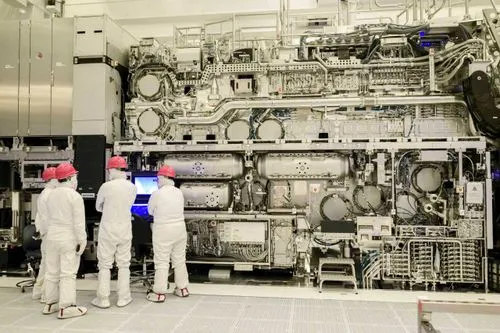

Intel 14Aは、High-NA EUV(高NA極端紫外線リソグラフィ)技術の本格的な導入を前提としている。High-NA EUVは、従来のEUVよりも高い開口数(NA)を持つレンズを使用することで、より微細なパターン形成を可能にする。これにより、トランジスタ密度を飛躍的に向上させ、消費電力の削減と性能の向上を両立させることを目指す。Intelは、このプロセスノードでRibbonFET(ゲートオールアラウンド構造)やPowerVia(裏面給電技術)といった先進的なトランジスタ構造や配線技術をさらに進化させると予想される。

Intel 14Aは、TSMCやSamsungといった競合他社の次世代プロセスと直接競合する。Intelは、この14Aプロセスを自社製品だけでなく、Intel Foundryを通じて外部顧客にも提供することで、ファウンドリ事業の拡大を図る戦略だ。この技術の実現は、半導体業界全体の技術革新を加速させ、AIやHPC(高性能計算)といった分野の発展を強力に後押しする。Intelの技術ロードマップにおける重要なマイルストーンであり、その進捗は業界から大きな注目を集めている。
