Intelが、自社の最先端プロセス「Intel 18A」で製造したArmベースのSoC（System on a Chip）、「Deer Creek Falls」をYouTube上で突如公開したことが波紋を広げている。動画はその後すぐに非公開化されたが、その短い時間で明かされた内容は、半導体業界の巨人Intelが置かれた状況と、今後の戦略を見通す上で極めて重要な意味を持っていた。なぜなら、x86アーキテクチャの盟主として君臨してきたIntelが、ファウンドリ（半導体受託製造）事業の存亡を賭け、最大のライバルとも言えるArmエコシステムに深く踏み込むことを宣言した、歴史的な転換点と言えるからだ。

AD

謎の動画が明かした「Deer Creek Falls」の正体

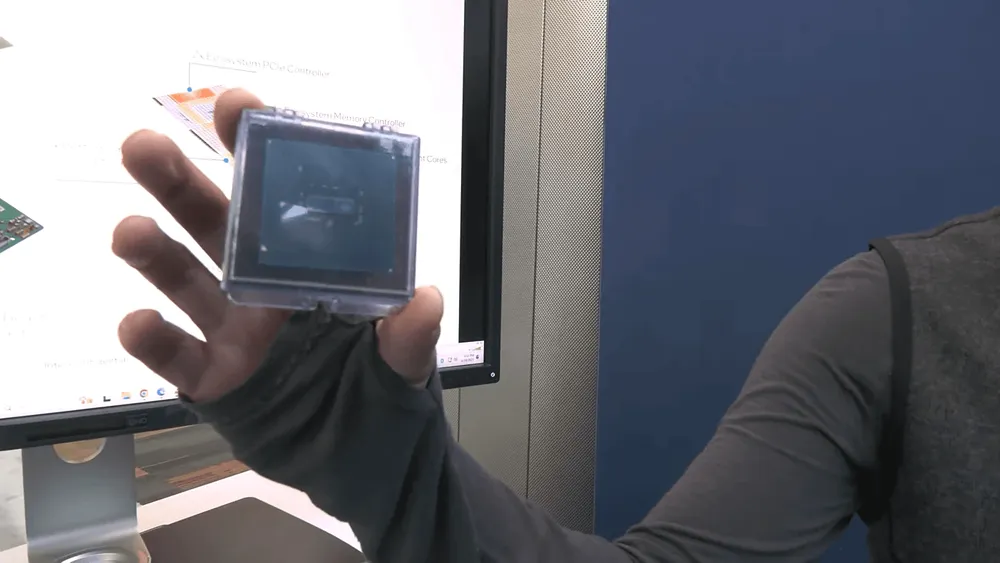

事の発端は、Intelが公式YouTubeチャンネルに投稿した一本の動画だった。現在は非公開となっているその動画では、「Deer Creek Falls」と名付けられたリファレンスSoCが紹介されていた。Intelはこれを「非x86コアを持つリファレンスSoC」と表現したが、その実態は紛れもない現代的なArmチップである。

IT之家やTechPowerUpなどのスクリーンショットによれば、Deer Creek Fallsは以下のような特徴を持つ。

  • プロセス技術: Intel 18A
  • アーキテクチャ: ヘテロジニアス（big.LITTLE）構成
  • CPUコア構成: 合計7コア
    • 最高性能コア (Highest Performance Core) x 1
    • 電力最適化コア (Power-optimized Cores) x 2
    • エネルギー効率コア (Energy-efficient Cores) x 4
  • 統合IP: エコシステムパートナーから提供されたPCIeコントローラ x 2、メモリコントローラ x 4

この「1+2+4」という3段階のコア構成は、QualcommのSnapdragonシリーズをはじめとする高性能スマートフォン向けSoCで広く採用されている典型的なArmの設計思想だ。Intelが直接的に「Arm」という単語を使わずとも、この構成を見れば、業界関係者なら誰もがArmベースの設計であると理解できる。

決定的な証拠は、動画の後半、パフォーマンスチューニングに関するセクションで示された。「AArch64」という文字列がはっきりと映し出されていたのだ。AArch64は、Armアーキテクチャにおける64ビット命令セットの名称であり、これによりDeer Creek FallsがArm SoCであることは疑いのない事実となった。

Intelが自社の最先端プロセスで、これほど本格的なArmチップのデモンストレーションを行ったことは、極めて異例である。それはなぜか。答えは、Intelが今置かれている厳しい立場と、前CEO Pat Gelsinger氏が掲げた壮大な再建計画「IDM 2.0」の中にある。

なぜ今、IntelがArmなのか？ – ファウンドリ事業の焦燥と戦略的転換

Intelのファウンドリ事業「Intel Foundry」は、まさに崖っぷちに立たされている。かつて世界最高の半導体メーカーとして君臨したIntelだが、10nm世代以降の微細化プロセスで深刻な遅れをとり、その間に台湾のTSMCや韓国のSamsungが大きく躍進。今やIntelは、自社製品の製造でさえTSMCに一部を委託する状況に陥っている。

この状況を打開すべく打ち出されたのが、自社製品の設計・製造に加え、他社からの製造委託も積極的に請け負うIDM 2.0戦略だ。しかし、ファウンドリ事業の現実は厳しい。2024年第1四半期の決算では、Intel Foundry部門は25億ドルもの営業損失を計上。Intel自身も、米証券取引委員会（SEC）への提出書類（10-Q）の中で、Intel 14Aおよびその後継ノードについて「十分な外部顧客を獲得できなければ、追求を一時停止または中止せざるを得ない可能性がある」と、その危機感を露わにしている。

外部顧客、特に大規模な契約が見込める「アンカーカスタマー」の獲得が、Intel Foundryの未来を左右する。しかし、その顧客の多くは、もはやIntelの牙城であるx86アーキテクチャの製品を設計していない。スマートフォン、データセンター、AI、自動車といった成長市場の主役は、Armアーキテクチャなのだ。

AppleのMシリーズ、AmazonのGraviton、NVIDIAのGrace Hopper Superchipなど、各業界のリーダーたちはこぞって高性能なカスタムArm SoCを開発している。彼らにとって、製造委託先の選択肢は事実上TSMC一択というのが現状だ。Intelがこの巨大な市場を指をくわえて見ているだけでは、ファウンドリ事業に未来はない。

Deer Creek Fallsの発表は、こうした状況に対するIntelの回答である。「我々はx86だけの会社ではない。あなたの高性能なArmチップを、我々の最先端プロセス18Aで製造する準備がある」という、世界中のArm設計企業に向けた、これ以上ないほど明確で強力なメッセージなのだ。

AD

「作れる」だけではない。顧客に寄り添う姿勢の表明

今回のデモが秀逸なのは、単に「Armチップを作れる」という技術力を示しただけではない点にある。動画では、Intelが提供するパフォーマンス最適化ツール群も紹介された。これは、Intel Foundryが製造したArmベースのプロセッサ上で、顧客がソフトウェアのパフォーマンスを最適化・向上させるための支援体制が整っていることを意味する。

これまで、ファウンドリ業界では「Intelのプロセスは、長年x86に最適化されてきたため、外部の設計（特にArm）を実装するのが難しい」という噂が根強く囁かれてきた。このツール群のデモンストレーションは、その懸念を払拭し、「我々は技術だけでなく、開発環境やサポート体制も含めて、顧客の成功にコミットする」という姿勢をアピールする狙いがある。

Deer Creek Falls自体が、様々なパートナー企業のIP（知的財産）を統合した「エコシステム」チップであることも重要だ。現代のSoC開発は、自社設計のコアだけでなく、SynopsysやCadenceといったIPベンダーから提供される標準化された部品を組み合わせて行うのが一般的である。Intelは、こうした業界標準の開発フローにも対応できる柔軟性を持っていることを、このリファレンスチップを通じて証明したのである。

閉じられた18A、開かれる14Aへの布石

ここで一つの疑問が浮かぶ。Intelは以前、最先端プロセスである18Aについて、外部顧客向けの製造については明確なアナウンスを行っていない。それにも関わらず、なぜ今18Aでのデモを行うのか。

これは、今回のデモの真の狙いが、18Aそのものではなく、その次に来る「Intel 14A」プロセスへの顧客誘致にあることを示唆している。Deer Creek Fallsは、18Aプロセスの技術的な成熟度と、Armエコシステムへの対応能力を示すための「卒業制作」であり、来るべき14A時代に向けた壮大なマーケティングキャンペーンの一環と捉えるべきだ。

折しも、AppleやNVIDIAといった巨大企業がIntel 14Aノードの試験生産を評価しているとの報道が相次いでいる。彼らのような業界の巨人を顧客として取り込むことができれば、Intel Foundryの信頼性と事業性は飛躍的に向上する。今回のデモは、まさに彼らに向けた「我々にはこれだけのことができる」という、熱烈なラブコールに他ならない。

AD

半導体三国志の新たな局面 – Intelの賭けは成功するのか

IntelのDeer Creek Fallsの発表と、それに伴う一連の動きは、TSMC、Samsung、そしてIntelが繰り広げる「半導体三国志」が新たな局面に突入したことを告げている。

これまでIntelは、x86という強力な「領土」に固執することで、Armという新興勢力の台頭を許してきた。しかし今、ファウンドリという新たな戦場で勝利を収めるために、かつての敵であったArmと手を組むという大きな戦略的決断を下した。これは、自社のアイデンティティの一部を犠牲にしてでも未来を掴もうとする、Intelの壮絶な覚悟の表れと言えるだろう。

もちろん、その道のりは平坦ではない。TSMCが長年かけて築き上げてきた顧客との信頼関係と、圧倒的な製造エコシステムはあまりにも強固だ。Intelがこの牙城を切り崩すには、プロセス技術の優位性を証明し続けるだけでなく、顧客に寄り添う柔軟な姿勢と、長期的な安定供給へのコミットメントが不可欠となる。

x86の巨人は、Armの力を借りて、ファウンドリの王座に返り咲くことができるのか。それとも、歴史の波に抗えず、過去の栄光の中に沈んでいくのか。Deer Creek Fallsという小さなチップが投げかけた問いは、半導体業界の未来そのものを占う、あまりにも大きなものである。
